Sistemas Estruturais de Concreto e Projeto de Lajes Especiais 6

Prévia do material em texto

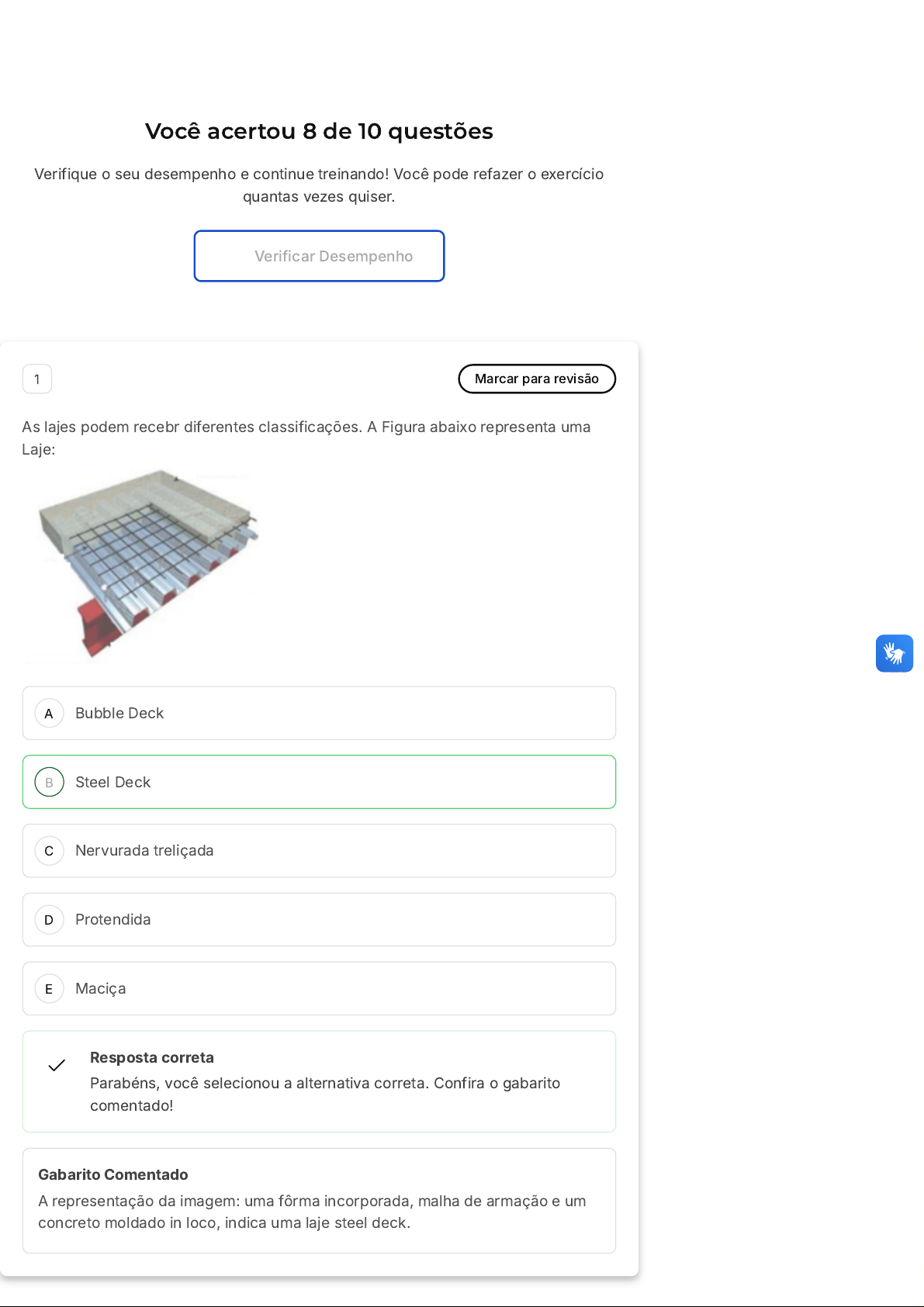

Você acertou 8 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
As lajes podem recebr diferentes classificações. A Figura abaixo representa uma
Laje:
Bubble Deck
Steel Deck
Nervurada treliçada
Protendida
Maciça
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A representação da imagem: uma fôrma incorporada, malha de armação e um
concreto moldado in loco, indica uma laje steel deck.
A
B
C
D
E
2 Marcar para revisão
As afirmativas abaixo são referentes às lajes lisas protendidas.
I. Podem ter um consumo maior de concreto e armadura.
II. As deformações verticais são maiores em relação aos sistemas com vigas.
III. Há a possibilidade de punção da laje junto aos pilares.
IV. Apresentam rigidez maior do que os sistemas com vigas.
Estão corretas:
I e II
II, III
I, II, III
I, III, IV
I, II, III e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A alternativa IV está incorreta, pois as lajes lisas protendidas não apresentam
rigidez maior do que os sistemas com vigas, na verdade, a rigidez é menor em
sistemas sem vigas. Portanto, as afirmativas I, II e III estão corretas, o que
corresponde à alternativa C. A afirmativa I está correta pois as lajes lisas
protendidas podem ter um consumo maior de concreto e armadura. A
afirmativa II também está correta, pois as deformações verticais são maiores
em relação aos sistemas com vigas. E a afirmativa III está correta, pois há a
possibilidade de punção da laje junto aos pilares.
3 Marcar para revisão
Abaixo são apresentadas afirmativas sobre as lajes Bubble Deck:
I. São lajes que podem apresentar qualquer forma.
II. Vencem grandes vãos com sistemas compostos por vigas.
III. Uma característica é o comportamento biaxial que permite a abertura de vãos.
IV. Apresenta baixo peso próprio.
Estão corretas:
A
B
C
D
E
I e II
II, III
II, III, IV
I, III, IV
I, II, III e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A alternativa II está errada pois nestes sistemas não tem-se as vigas.
-----
4 Marcar para revisão
Um engenheiro projetou uma laje em Buble Deck onde utilizou o tipo BD340. Logo o
consumo de concreto na laje foi de:
A
B
C
D
E
A
B
C
0,15 𝑚³/𝑚²
0,19 𝑚³/𝑚²
0,23 m³/m²
0,25 𝑚³/𝑚²
0,31 𝑚³/𝑚²
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
5 Marcar para revisão
Abaixo são apresentadas afirmativas sobre as lajes Protendidas.
I. Podem ser moldadas no local ou serem pré-moldadas.
II. As moldadas no local são executadas com pós-tração.
III. As lajes protendidas moldadas no local usam a cordoalha engraxada que
simplifica a operação de protensão, diminuindo o custo.
IV. Apresentam baixo peso próprio.
Estão corretas:
I e II
II, III
II, III, IV
D
E
I, III, IV
I, II, III e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
Todas as afirmativas são verdadeiras e se referem às lajes protendidas. A
afirmativa I indica que as lajes protendidas podem ser moldadas no local ou
serem pré-moldadas, o que é uma característica dessas lajes. A afirmativa II
destaca que as lajes moldadas no local são executadas com pós-tração, um
método comum na construção de lajes protendidas. A afirmativa III explica que
as lajes protendidas moldadas no local usam a cordoalha engraxada, o que
simplifica a operação de protensão e diminui o custo, tornando o processo
mais eficiente. Por fim, a afirmativa IV ressalta que as lajes protendidas
apresentam baixo peso próprio, uma característica importante que contribui
para a eficiência estrutural e a economia de materiais. Portanto, todas as
afirmativas estão corretas.
6 Marcar para revisão
Um engenheiro ao dimensionar uma laje Steel Deck de piso com espaçamento entre
as vigas de suporte igual a 2,30 𝑚 e concreto de 30 𝑀𝑃𝑎 de resistência a
compressão para suportar uma sobrecarga característica de 10 𝑘𝑁/𝑚² e carga de
revestimento de 2,5 𝑘𝑁/𝑚², buscando a solução com menor peso próprio de fôrma,
consultando o catálogo da Metform (figura abaixo), chegou no seguinte peso
próprio para a fôrma:
A
B
C
D
E
2,50 𝑘𝑁/𝑚²
2,55 kN /m²
2,60 𝑘𝑁/𝑚²
2,65 𝑘𝑁/𝑚²
2,75 𝑘𝑁/𝑚²
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A
B
C
D
E
A
B
C
7 Marcar para revisão
As chamadas lajes ______________ são uma opção para as construções sustentáveis
pois em seus materiais reutiliza plásticos usados nas próprias construções,
reduzindo assim a emissão de gases e a quantidade de materiais utilizados.
A alternativa que completa corretamente o trecho acima é:
Bubble Deck
Steel Deck
Nervurada treliçada
Protendida
Maciça
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A laje Bubble Deck é a resposta correta. Este tipo de laje é considerado um
sistema sustentável, pois utiliza polipropileno reciclado na forma de esferas, o
que permite economizar concreto na sua construção. Além disso, ao reutilizar
plásticos que seriam descartados, contribui para a redução da emissão de
gases e do uso de novos materiais, tornando-se uma opção mais ecológica
para as construções.
8 Marcar para revisão
Dentre as diferentes classificações possíveis para uma laje, temos a Bubble Deck. A
característica das lajes de Bubble Deck que permite que elas vençam grandes vãos
e que ainda possam ser realizadas aberturas nessas lajes é:
O comportamento biaxial.
A possibilidade de serem termoativas.
Por permitirem a construção sustentável.
D
E
A
B
C
D
E
A industrialização.
Seu baixo peso próprio.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A característica das lajes de Bubble Deck que permite que elas vençam
grandes vãos e que ainda possam ser realizadas aberturas nessas lajes é o
comportamento biaxial. Esse comportamento permite que a laje seja flexível em
duas direções, o que possibilita a adição de aberturas e escadas adicionais
sem comprometer a estrutura da laje. Portanto, a alternativa correta é a "A", que
afirma que o comportamento biaxial é a característica que permite essas
modificações nas lajes de Bubble Deck.
9 Marcar para revisão
Um engenheiro escolheu adotar o sistema de laje nervurada treliçada em seu
projeto. Sabendo que a carga da sua laje é de 3,5 𝑘𝑁/𝑚², consultou a tabela abaixo
para iniciar o seu pré-dimensionamento. Em busca da laje mais econômica, a
escolha do engenheiro foi pela laje
 𝛽9,5
𝛽11
𝛽15
𝛽30
𝛽35
Questão 10 de 10
Corretas (8)
Incorretas (2)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Projeto De Lajes Especiais Sair
A
B
C
D
E
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
Para a escolha mais econômica, é preciso adotar, dentro das possibilidades da
tabela, a de menor altura. Portanto, para a carga de 3,5 kN/m², a mais
econômica é a 𝛽11
10 Marcar para revisão
As chamadas lajes ______________ além da armadura passiva apresentam uma
armadura ativa.
A alternativa que completa corretamente o trecho acima é:
Bubble Deck
Steel Dec
Nervurada treliçada
Protendida
Maciça
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A única laje com armadura ativa é a laje protendida
-----
