Eletrônica Industrial – Princípios Básicos
Data: 05/03/2026
Aluno (a):
Avaliação Pratica
INSTRUÇÕES:
· Esta Avaliação contém 2 (duas) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Pratica;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Quando solicitado
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.

Questão 1 – Para que servem os inversores? Desenhe o seu esquemático.
Os inversores são circuitos eletrônicos utilizados para converter corrente contínua (CC) em corrente alternada (CA). Esse tipo de circuito é muito importante em sistemas de eletrônica de potência, pois permite alimentar equipamentos que trabalham em corrente alternada a partir de uma fonte de corrente contínua, como baterias ou painéis solares.
Eles são bastante utilizados em nobreaks, sistemas fotovoltaicos, controle de velocidade de motores, veículos elétricos e acionamentos industriais. O funcionamento do inversor acontece através do chaveamento eletrônico de dispositivos semicondutores, como transistores ou tiristores, que alternam a direção da corrente na carga, produzindo assim uma forma de onda alternada.
De forma simplificada, o inversor funciona abrindo e fechando chaves eletrônicas de forma alternada. Quando um par de chaves conduz, a corrente passa em um sentido pela carga; quando o outro par conduz, a corrente passa no sentido contrário, gerando assim a corrente alternada.

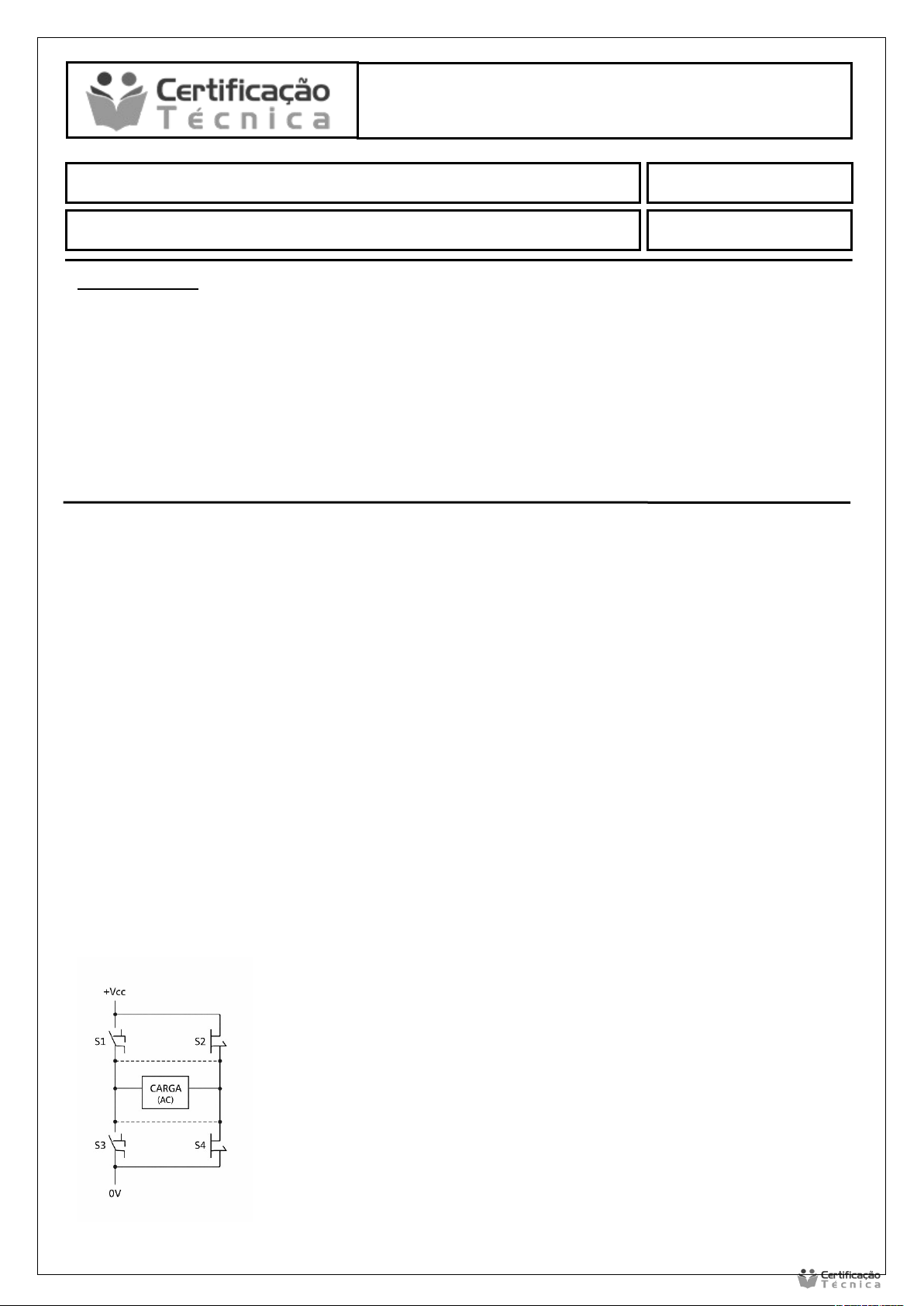

Esquemático básico de um inversor:
Nesse circuito, as chaves eletrônicas (S1, S2, S3 e S4) são acionadas alternadamente, fazendo com que a corrente na carga mude de direção, produzindo a tensão alternada na saída.
Questão 2 - Explique o que são e o funcionamento dos SCRs, DIACs e TRIACs.
Os SCRs, DIACs e TRIACs são dispositivos semicondutores muito utilizados em eletrônica de potência, principalmente em circuitos de controle de energia elétrica.
O SCR (Silicon Controlled Rectifier) é um tipo de tiristor que funciona como uma chave eletrônica controlada. Ele possui três terminais chamados ânodo, cátodo e gate. O SCR começa a conduzir corrente quando recebe um pulso no terminal gate. Após ser disparado, ele continua conduzindo mesmo que o sinal no gate seja retirado, desligando apenas quando a corrente no circuito cai abaixo de um valor mínimo chamado corrente de manutenção. O SCR conduz corrente apenas em um sentido, por isso é considerado um dispositivo unidirecional. Ele é muito utilizado em retificadores controlados, controle de potência e acionamento de motores.
O DIAC (Diode for Alternating Current) é um dispositivo semicondutor bidirecional, ou seja, pode conduzir corrente nos dois sentidos. Ele não possui terminal de controle como o gate. O DIAC só entra em condução quando a tensão aplicada atinge um determinado valor chamado tensão de disparo. Após atingir esse valor, ele passa a conduzir corrente rapidamente. O DIAC é frequentemente utilizado em conjunto com o TRIAC para garantir um disparo mais estável e simétrico em circuitos de controle de potência.
O TRIAC (Triode for Alternating Current) é um dispositivo semelhante ao SCR, porém com a capacidade de conduzir corrente nos dois sentidos. Ele possui três terminais: MT1, MT2 e gate. O TRIAC pode ser disparado por um pulso no gate e, depois disso, permite a passagem de corrente em ambas as direções. Por causa dessa característica, ele é muito utilizado em circuitos de controle de potência em corrente alternada, como dimmers de lâmpadas, controle de velocidade de motores e controle de temperatura em aquecedores elétricos.
De forma resumida:
· SCR: dispositivo controlado que conduz corrente em apenas um sentido.
· DIAC: dispositivo bidirecional usado principalmente para disparo de TRIACs.
· TRIAC: dispositivo bidirecional usado para controle de potência em circuitos de corrente alternada.
