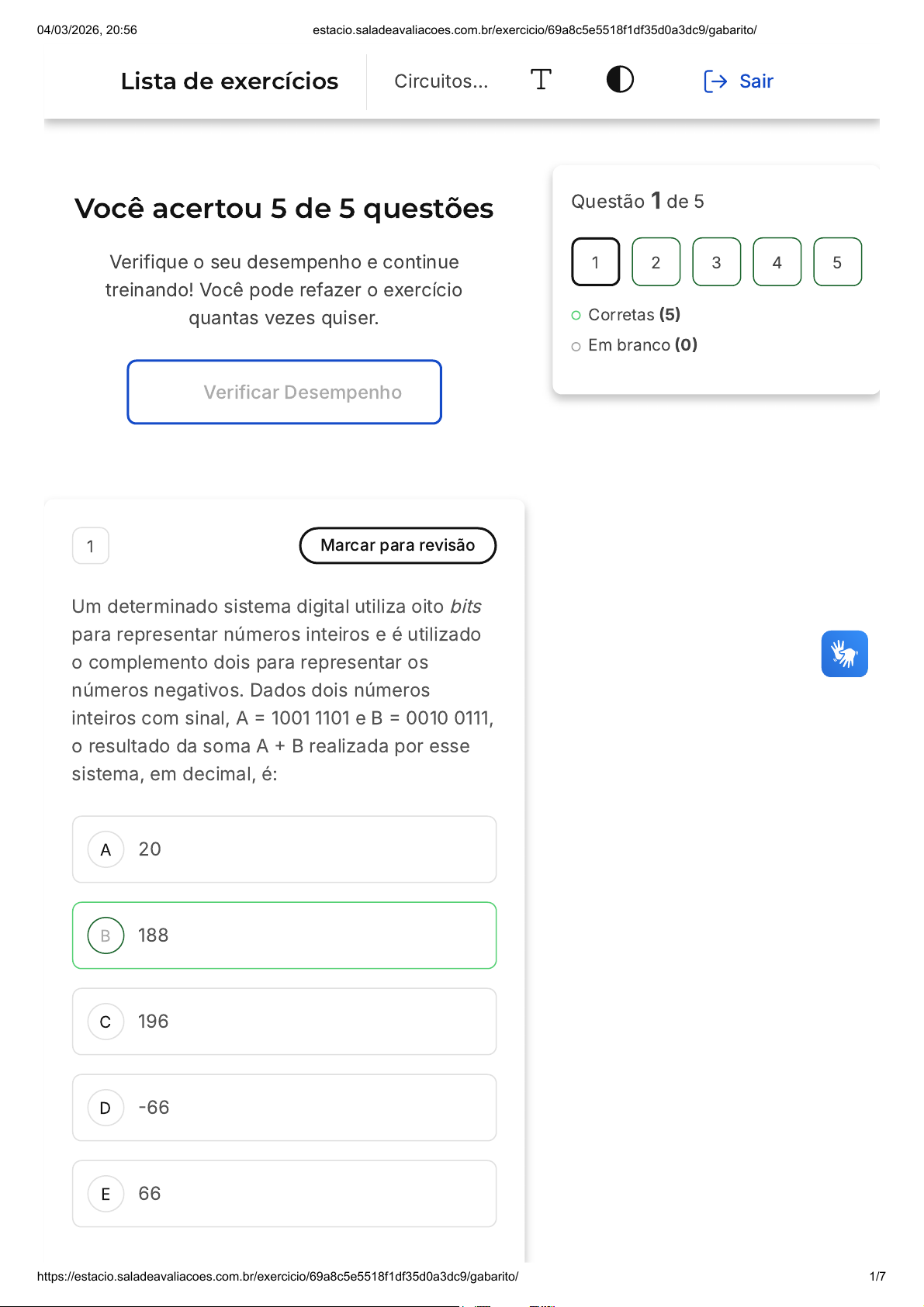

Exercícios Tema 03

Prévia do material em texto

Você acertou 5 de 5 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Um determinado sistema digital utiliza oito bits
para representar números inteiros e é utilizado
o complemento dois para representar os
números negativos. Dados dois números
inteiros com sinal, A = 1001 1101 e B = 0010 0111,
o resultado da soma A + B realizada por esse
sistema, em decimal, é:
20
188
196
-66
66
Questão 1 de 5
Corretas (5)
Em branco (0)
1 2 3 4 5
Lista de exercícios Circuitos… Sair
04/03/2026, 20:56 estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/ 1/7
A
B
C
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
1 0 0 1 1 1 0 1
+ 0 0 1 0 0 1 1 1
_______________
1 0 1 1 1 1 0 0
A soma dos números binários A e B resulta
em 1011 1100. Ao converter esse número
binário para decimal, obtemos o valor 188.
Portanto, a soma de A e B, em decimal, é
188.
2 Marcar para revisão
Um determinado sistema digital utiliza quatro
bits para representar números inteiros. Dados
dois números inteiros sem sinal, A = 1001 e B =
0111, o resultado da soma A + B realizada por
esse sistema, em decimal, é:
16
15
2
04/03/2026, 20:56 estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/ 2/7
D
E
0
17
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os números A e B são representados em
binário. A = 1001, que é 9 em decimal, e B =
0111, que é 7 em decimal. A soma de A e B
em decimal seria 9 + 7 = 16. No entanto,
como o sistema digital em questão utiliza
apenas quatro bits para representar
números inteiros, o resultado 16 não pode
ser representado, pois exigiria um quinto
bit. Portanto, ocorre um estouro de bit, e o
resultado é 0.
3 Marcar para revisão
A expressão da saída do circuito a seguir, F, é:
04/03/2026, 20:56 estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/ 3/7
A
B
C
D
E
F   =
¯̄¯̄
CB
¯̄¯̄
A + CB
¯̄¯̄
A
F   = C
¯̄¯̄
BA
F   =
¯̄¯̄
BA
F   =
¯̄¯̄
C
¯̄¯̄
BA+ CB
¯̄¯̄
A
F   = C(
¯̄¯̄
B +A)
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
04/03/2026, 20:56 estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/ 4/7
A
B
C
D
E
A resposta correta é: F   =
¯̄¯̄
BA
4 Marcar para revisão
Um determinado sistema digital utiliza seis bits
na representação de números inteiros com
sinal. Sabendo que é usado o complemento
dois para representar números negativos, o
número decimal representado pela sequência
011011 é:
-36
-27
-37
37
27
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Na representação binária, o primeiro bit (da
esquerda para a direita) indica o sinal do
número. Se for 0, o número é positivo; se
for 1, o número é negativo. No caso da
sequência 011011, o primeiro bit é 0,
04/03/2026, 20:56 estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/ 5/7
A
B
C
indicando que o número é positivo. Os
cinco bits restantes representam o número
em si. Convertendo 11011 para decimal,
obtemos 27. Portanto, a sequência 011011
representa o número decimal 27.
5 Marcar para revisão
A figura, a seguir, ilustra um multiplexador de 4
entradas para 1 saída e o mapa de Karnaugh a
ser implementado para o sinal W através do
circuito. Os sinais S1 e S0 são as entradas de
controle do integrado, onde S1 representa o bit
mais significativo. O bloco tracejado deverá
conter os circuitos que conectarão os sinais de
X e Y às entradas do multiplexador. A fim de
reproduzir o mapa de Karnaugh, qual é a
expressão booleana do circuito que será
conectado ao pino IP2?
XY
X
¯̄¯̄
Y
X + Y
04/03/2026, 20:56 estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69a8c5e5518f1df35d0a3dc9/gabarito/ 6/7
D
E
X ⊕ Y
¯̄¯̄¯̄¯̄¯̄¯̄¯̄¯
X ⊕ Y
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta correta é: X ⊕ Y
