21377-PH-01-DR-AR-E-51-003-01-PUNTOS_ENCUENTRO_N01

Prévia do material em texto

02
01
09
08
07
E3 06 05
03
04
E1
E2
PUNTO DE
ENCUENTRO
SALIDAS
01,07,08,09,
E1
PUNTO DE
ENCUENTRO
SALIDAS
05, 06, E3
PUNTO DE ENCUENTRO
SALIDA 02
PUNTO DE
ENCUENTRO
SALIDAS
02, 03, 04, E2
LEYENDA : SEÑALÉTICA DE SEGURIDAD
BOCA DE INCENDIO
EQUIPADA
PELIGRO ELÉCTRICO
EXTINTOR CO2
EXTINTOR POLVO
ASCENSOR.
NO USAR EN CASO DE INCENDIO
TRAMO DE ESCALERA PARA
EVACUACIÓN
SENTIDO DE LA EVACUACIÓN
SALIDA EDIFICIO
SIN SALIDA
SALIDA DE EMERGENCIA
ÁREA DE REFUGIO
PUNTO DE ENCUENTRO
EXTERIOR
LEYENDA : COLORES DE CONTRASTE
Colores de
seguridad
Colores de
contraste
Significado Indicaciones y precisiones Codigo de color
ROJO
Paro
Prohibición
Equipo de combate contra
incendios
AZUL
VERDE
Blanco
Blanco
Blanco
Obligación
Condición segura
Alto, detener una acción
Señalamientos de prohibiciones especificas.
Ubicación y localización de los materiales y
equipos para el combate de incendios
Señalamiento para hacer cosas especificas/
Brindar información
Identificación y señalamientos para indicar
salidas de emergencias, rutas de evacuación
y primeros auxilios
ROJO
Pantone 185 c HTML FF0000
BLANCO
Pantone HTML FFFFF
AZUL
Pantone 286 c HTML 000099
BLANCO
Pantone HTML FFFFF
VERDE
Pantone 282 c HTML 009900
BLANCO
Pantone HTML FFFFF
CARACTERISTICAS DE LAS SEÑALES DE ACUERDO A LA NORMA DE REDUCCIÓN DE DESASTRES NÚMERO DOS (NRD-2) Y A LA GUÍA DE
SEÑALIZACIÓN DE LA CONRED ACTUALIZADA. SEÑALES CONSTRUIDOS EN MATERIAL ACM: FR -Resistente al fuego
GABINETE: BIE, EXTINTOR,
PULSADOR DE ALARMA, SIRENA
EMPUJAR PARA ABRIR
OCUPACIÓN MÁXIMA
 PERSONAS
Expediente No.
AFORO MÁXIMO
PERMITIDO
RÓTULO Descripción Dimensión Altura de fijación
(lado inferior)
Ubicación
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 33.5cm
Alto: 33.5cm
Ancho: 75cm
Alto: 50cm
H= 1.7m
H= 1.7m
H= 1.2m
H= *según altura
puerta
H= 1.5m
H= 1.5m
H= 1.7m
H= 1.7m
H= *según elemento
H= 1.7m
Sobre botonera
En pared
En pared
Sobre la puerta
Sobre pared/En suelo
Sobre poste vertical
Sobre pared
*10cm sobre marco
de puerta
Sobre la puerta
Sobre la puerta
* En pared, 10cm
sobre elemento
señalizado
*10cm sobre marco
de puerta
H= 1.5m
* En pared, 10cm
sobre elemento
señalizado
* En pared, 10cm
sobre elemento
señalizado
* En pared, 10cm
sobre elemento
señalizado
H= *según elemento
H= *según elemento
H= *según elemento
H= *según altura
puerta
N
ESCALA GRÁFICA:
30/04/2025 01

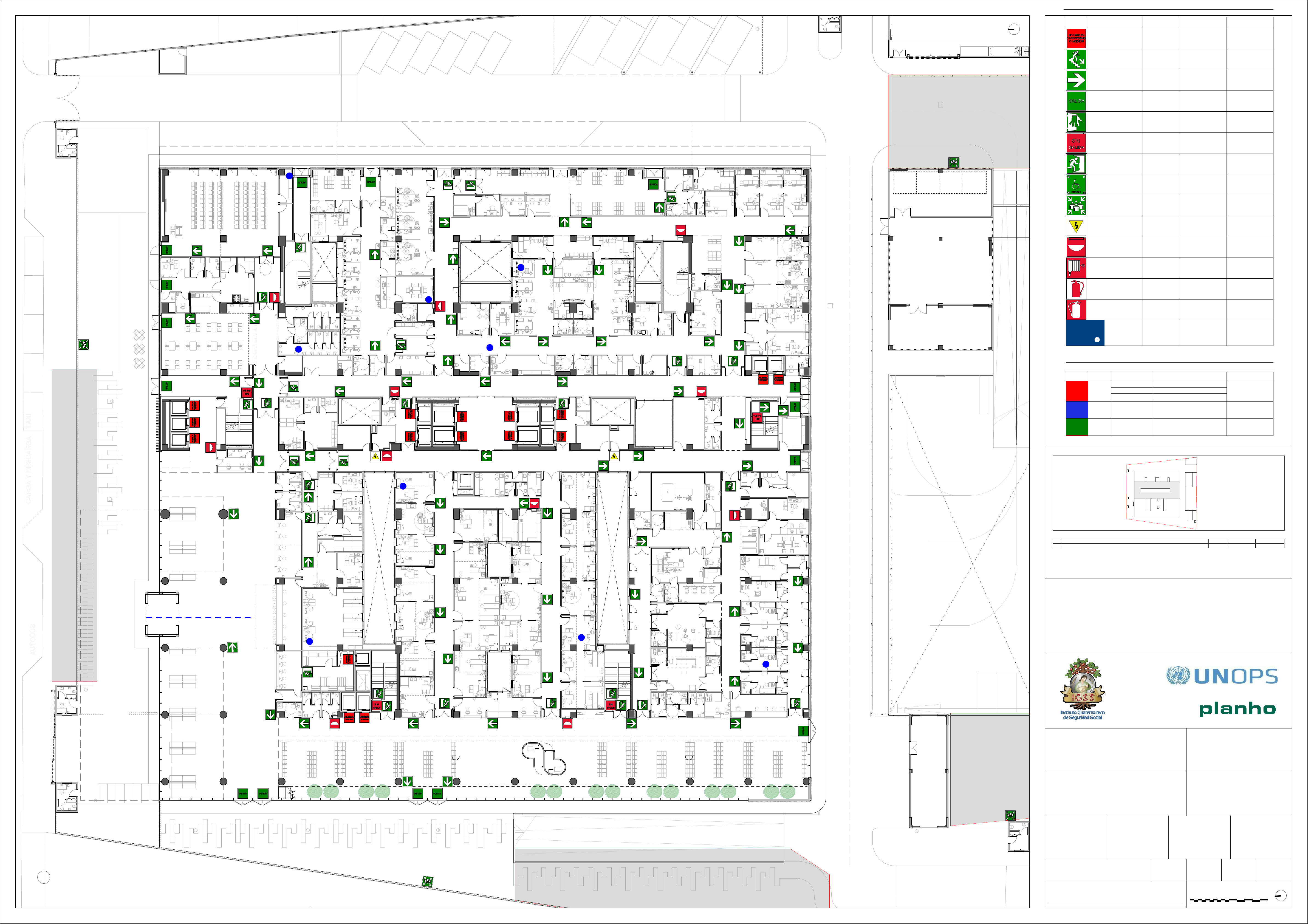

CONSTRUCCION HOSPITAL
GENERAL DEL IGSS ZONA 5
GUATEMALA, GUATEMALA
ARQUITECTURA
21377-PH-01-DR-AR-E-51-003
JCP AFS AMS
A121377 1:200
INSTITUTO GUATEMALTECO DE
SEGURIDAD SOCIAL
PUNTOS_ENCUENTRO_N01
TÍTULO DE PLANO: ESPECIALIDAD:
N° PROYECTO: ESCALA: FECHA: REVISIÓN:
CÓDIGO DE PLANO:
PROPIETARIO:
FORMATO:
COORD.: ESP. INTER.: APROB.:
CODIGO PROYECTO CREADOR NIVEL TIPO DISCIPLINA FASE SERIE NºPLANO
MODELO REALIZADO CON AUTODESK REVIT©, VERSIÓN 2024
ESP. LOCAL:
PROYECTO:
1 : 200
RUTAS DE EVACUACIÓN. NIVEL+1 (+0.00m) Copia 21
1 53 10420
N
REVISIONES
N° DESCRIPCION FECHA REVISADO POR APROBADO POR
01 Entrega Proyecto Ejecutivo 30/04/2025
N
	Planos
	01-DR-AR-E-51-003 - PUNTOS_ENCUENTRO_N01
