QUESTIONÁRIO 1 Acionamentos Elétricos

Prévia do material em texto

Situação Finalizada
Iniciado sábado, 17 mai. 2025, 18:54
Concluído sábado, 17 mai. 2025, 19:17
Duração 22 minutos 42 segundos
Nota 20,00 de um máximo de 20,00(100%)

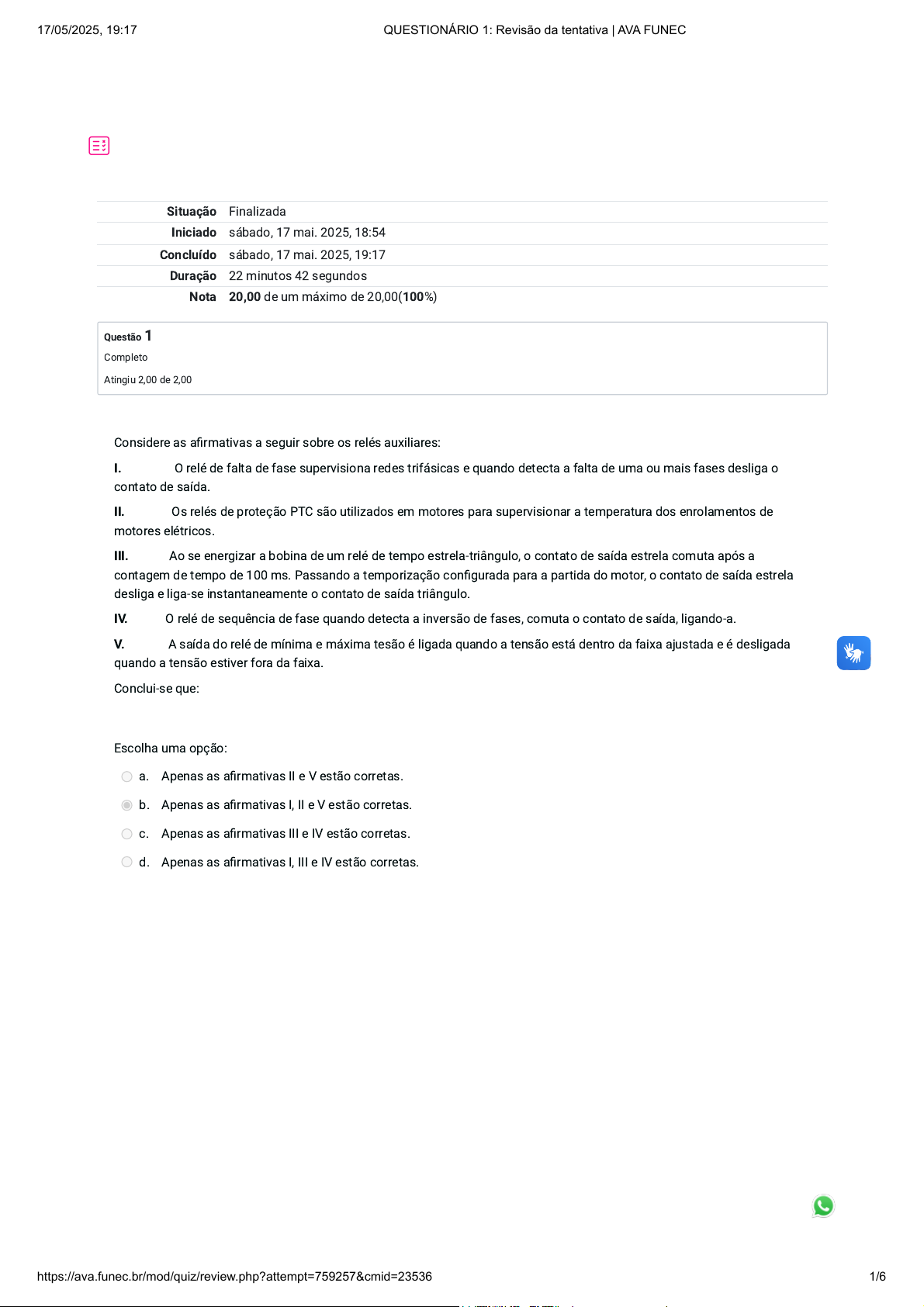

Questão 1
Completo
Atingiu 2,00 de 2,00
Considere as afirmativas a seguir sobre os relés auxiliares:
I.                 O relé de falta de fase supervisiona redes trifásicas e quando detecta a falta de uma ou mais fases desliga o
contato de saída.
II.               Os relés de proteção PTC são utilizados em motores para supervisionar a temperatura dos enrolamentos de
motores elétricos.
III.             Ao se energizar a bobina de um relé de tempo estrela-triângulo, o contato de saída estrela comuta após a
contagem de tempo de 100 ms. Passando a temporização configurada para a partida do motor, o contato de saída estrela
desliga e liga-se instantaneamente o contato de saída triângulo.
IV.            O relé de sequência de fase quando detecta a inversão de fases, comuta o contato de saída, ligando-a.
V.              A saída do relé de mínima e máxima tesão é ligada quando a tensão está dentro da faixa ajustada e é desligada
quando a tensão estiver fora da faixa.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas II e V estão corretas.
b. Apenas as afirmativas I, II e V estão corretas.
c. Apenas as afirmativas III e IV estão corretas.
d. Apenas as afirmativas I, III e IV estão corretas.
17/05/2025, 19:17 QUESTIONÁRIO 1: Revisão da tentativa | AVA FUNEC
https://ava.funec.br/mod/quiz/review.php?attempt=759257&cmid=23536 1/6
Questão 2
Completo
Atingiu 2,00 de 2,00
Questão 3
Completo
Atingiu 2,00 de 2,00
Questão 4
Completo
Atingiu 2,00 de 2,00
Marque a opção que representa corretamente o relé de tempo que: após a energização, os contatos de saída são comutados
instantaneamente e permanecem acionados apenas durante um período de tempo ajustado
Escolha uma opção:
a. Relé retardado na desenergização (RD).
b. Relé de pulso na energização (PE).
c. Relé retardado na energização (RE).
d. Relé cíclico ou intermitente (CIL).
Assinale a alternativa CORRETA sobre intertravamento:
Escolha uma opção:
a. É o processo de ligação entre os contatos auxiliares de vários dispositivos, de forma que a atuação desses
dispositivos possa ocorrer de forma totalmente independente.
b. É implementado através de um contato normalmente aberto em paralelo com a botoeira que aciona o contator.
c. No caso de um intertravamento entre contatos, o contato auxiliar de selo deve sempre estar em paralelo com o
intertravamento, caso contrário o circuito não se manterá ligado.
d. Utiliza dispositivos de comando para impedir que eventos proibidos ocorram.
Assinale a alternativa INCORRETA sobre os contatores:
Escolha uma opção:
a. Os contatores são os elementos que permitem o controle de elevadas correntes por meio de um circuito de baixa
corrente.
b. O contator é constituído de uma bobina que, quando é alimentada cria um campo magnético no núcleo fixo que
atrai o núcleo móvel, que movimenta e comuta os contatos elétricos principais e auxiliares.
c. Nos contatos auxiliares dos contatores a numeração é definida por dois algarismos: O primeiro algarismo indica a
posição do contato no contator. O segundo algarismo indica a sua função, se aberto: 3 ou 4; se fechado: 1 ou 2.
d. Os contatos principais de um contator possuem a finalidade de acionamento de dispositivos de manobra. É
utilizado para fins de comando, trava e sinalização.
17/05/2025, 19:17 QUESTIONÁRIO 1: Revisão da tentativa | AVA FUNEC
https://ava.funec.br/mod/quiz/review.php?attempt=759257&cmid=23536 2/6
Questão 5
Completo
Atingiu 2,00 de 2,00
Questão 6
Completo
Atingiu 2,00 de 2,00
Assinale a alternativa INCORRETA sobre os contatos elétricos:
Escolha uma opção:
a. Em um contato normalmente fechado há passagem de corrente elétrica na posição de repouso.
b. A associação em paralelo de dois contatos normalmente abertos executa a “função OU”, onde a saída só será
ligada quando os dois contatos foram acionados simultaneamente.
c. Em um contato normalmente aberto só há passagem de corrente elétrica quando este contato for acionado.
d. A associação em série de dois contatos normalmente fechado executa a “função não OU”, onde a saída só será
ligada quando nenhum dos contatos associados forem acionados.
Analise as afirmações a respeito do dimensionamento dos fusíveis:
( ) Deve-se selecionar um fusível com corrente nominal no mínimo 20% superior à corrente nominal do equipamento que
protege.
( ) Os fusíveis de um circuito de alimentação devem proteger os contatores e relés de sobrecarga, portanto, as correntes
nominais dos fusíveis devem ser no mínimo igual ou superior à corrente máxima suportada pelos contatores e relés.
( ) Os fusíveis não devem atuar no pico de corrente de partida durante o tempo normal da partida de um motor.
( ) Os fusíveis são dispositivos também capazes de realizar manobras, e, portanto, eliminam a necessidade da utilização de
chaves para manobra e seccionamento.
( ) Os fusíveis possuem uma curva tempo x corrente bem definida e em alguns casos é possível ajustar essa curva de
atuação, dentro de uma determinada faixa.
Analise as afirmativas, identificando com um “V’ quais são VERDADEIRAS e com um “F” quais são FALSAS, assinalado a
seguir a alternativa correta, na sequência de cima para baixo:
Escolha uma opção:
a. F – V – F – V – V
b. V – F – F – F – V
c. F – F – V – F – F
d. V – F – V – F – F
17/05/2025, 19:17 QUESTIONÁRIO 1: Revisão da tentativa | AVA FUNEC
https://ava.funec.br/mod/quiz/review.php?attempt=759257&cmid=23536 3/6
Questão 7
Completo
Atingiu 2,00 de 2,00
Analise o diagrama multifilar da figura a seguir:
Marque a opção que representa, corretamente, a função do contato auxiliar 13/14-K1:
Escolha uma opção:
a. Acionamento de sinalização.
b. Desligar o circuito após o tempo ajustado.
c. Contato de selo.
d. Intertravamento.
17/05/2025, 19:17 QUESTIONÁRIO 1: Revisão da tentativa | AVA FUNEC
https://ava.funec.br/mod/quiz/review.php?attempt=759257&cmid=23536 4/6
Questão 8
Completo
Atingiu 2,00 de 2,00
Questão 9
Completo
Atingiu 2,00 de 2,00
Em um painel de acionamentos elétricos as botoeiras devem possuir cores de acordo com sua função, conforme as normas
IEC 60073 e VDE 0199. Analise a seguir, algumas funções que uma botoeira pode possuir:
I.   Partida de um ou mais motores.
II.  Desligar em caso de emergência.
III. Parada de um ou mais motores.
IV. Comando de funções auxiliares que não tenham correlação direta com o ciclo de operação da máquina.
V.  Energizar circuitos de comando.
Marque a opção que relaciona corretamente as funções citadas, na ordem em que foram apresentadas, com a respectiva
cor que pode ser adotada para a botoeira:
Escolha uma opção:
a. Azul, Amarelo, Preto, Branco e Verde.
b. Preto, Vermelho, Amarelo, Azul e Verde.
c. Verde, Vermelho, Vermelho, Azul e Verde.
d. Vermelho, Vermelho, Verde, Amarelo, Azul.
Os fusíveis são classificados por sua classe de serviço, que engloba classe de função e classe de objeto. Sabendo que as
classes de função são representadas pelas letras minúsculas: g e a; e que as classes de objetos são representadas por
letras maiúsculas: L-G, M, R e B, marque a opção que representa corretamente a classe de serviço de um fusível do tipo aM:
Escolha uma opção:
a. Proteção total de equipamentos em minas.
b. Proteção total de equipamentos eletrônicos.
c. Proteção parcial de equipamentos eletromecânicos.
d. Proteção parcial de cabos e linhas.
17/05/2025, 19:17 QUESTIONÁRIO 1: Revisão da tentativa | AVA FUNEC
https://ava.funec.br/mod/quiz/review.php?attempt=759257&cmid=23536 5/6
Questão 10
Completo
Atingiu 2,00 de 2,00
Considere as afirmativas a seguir sobre falhas que podem ocorrer em circuitos e dispositivos de proteção:
I.                 Curtos-circuitos podem ter correntes de intensidades muito elevadas e por isso devem ser cessados o mais
rápido possível, para se evitar graves avarias nos componentes de circuito.II.               O fenômeno de rotor bloqueado possui origem mecânica e provoca um aumento da corrente absorvida pelo
motor, ocasionando um curto-circuito e aquecimento perigoso nos enrolamentos do motor.
III.             Os fenômenos de sobretensão, queda de tensão, desequilíbrio ou falta de fases causam um aumento da corrente
absorvida.
IV.            A proteção contra sobrecarga deve detectar e interromper instantaneamente correntes acima do valor nominal.
V.              Relés térmicos são dispositivos utilizados para a proteção contra curto-circuito.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas II, III e IV estão corretas.
b. Apenas as afirmativas I, IV e V estão corretas.
c. Apenas as afirmativas I e III estão corretas.
d. Apenas as afirmativas III e V estão corretas.
17/05/2025, 19:17 QUESTIONÁRIO 1: Revisão da tentativa | AVA FUNEC
https://ava.funec.br/mod/quiz/review.php?attempt=759257&cmid=23536 6/6
