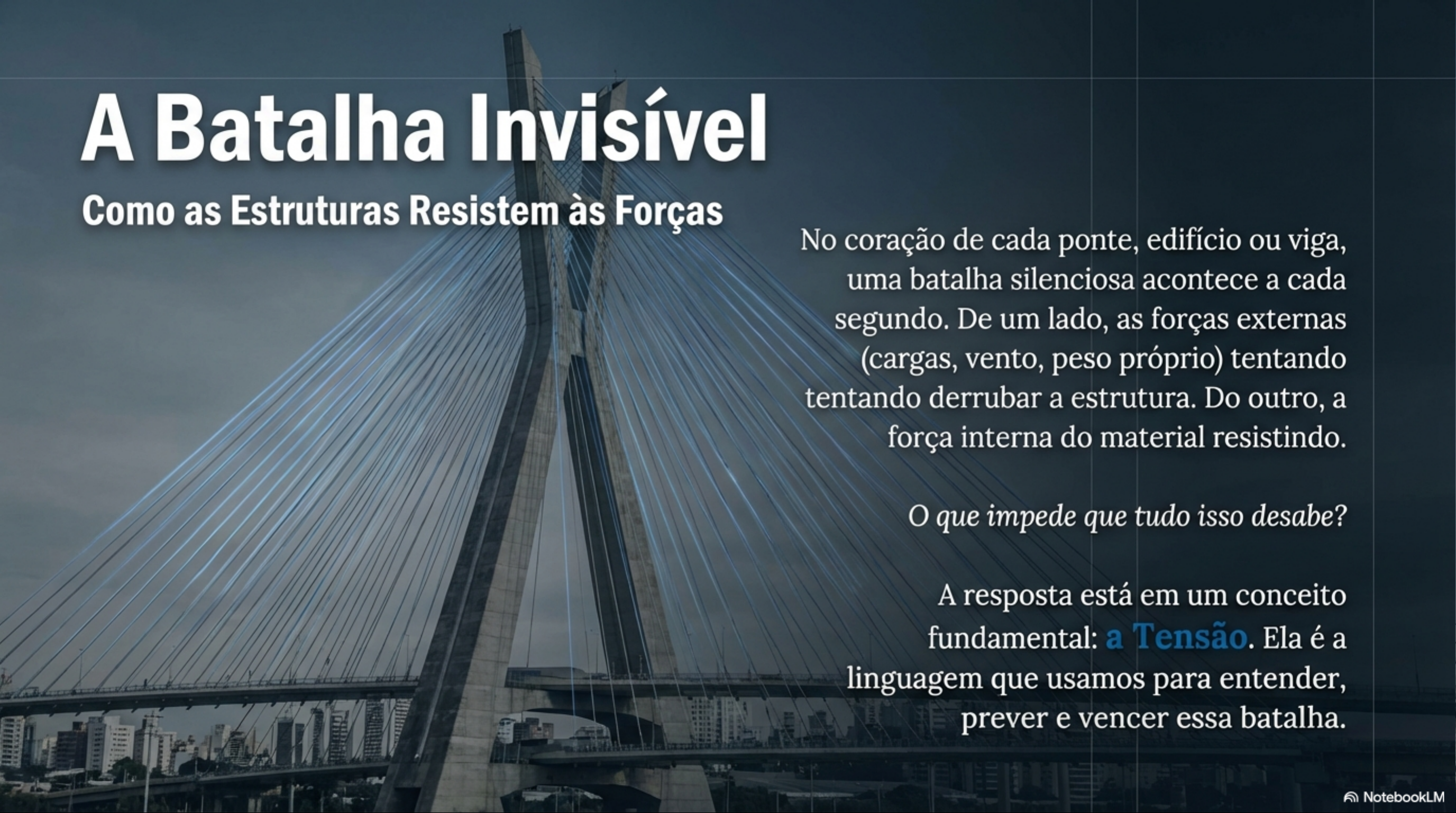

A Batalha Invisível Como as Estruturas Resistem às Forças No coração de cada ponte, edifício ou viga, uma batalha silenciosa acontece a cada segundo. De um lado, as forças externas (cargas, vento, peso próprio) tentando tentando derrubar a estrutura. Do outro, a força interna do material resistindo. que impede que tudo isso desabe? A resposta está em um conceito fundamental: a Tensão. Ela é a linguagem que usamos para entender, prever e vencer essa batalha. NotebookLMPrincípio Fundamental: Que é Tensão? Toda força externa aplicada a um elemento Força Externa (N) gera esforços internos de reação. A Tensão é a medida de como esses esforços internos se distribuem por uma determinada área da seção transversal do material. É a intensidade da força interna. TENSÃO = FORÇA / ÁREA Esta é a primeira peça do quebra-cabeça. Entender essa relação é o primeiro passo para projetar estruturas que não falham. Esforços Internos Área (A) distribuídos NotebookLMOs Dois Lados da Batalha: Atuante vs. Resistente Para garantir a segurança de uma estrutura, comparamos dois valores críticos: Tensão Atuante (ou Solicitante): É a tensão real provocada pelas forças externas. É "ataque" que a estrutura está sofrendo. Tensão Resistente (ou Limite): É a SEGURO tensão máxima que o material consegue suportar antes de falhar. É a σ atuante "defesa" ou a resistência do material. σ resistente (Termos como "Tensão máxima" ou "Tensão admissível" têm o mesmo significado prático). A Regra de Ouro do Dimensionamento Tensão Atuante ≤ Tensão Resistente NotebookLMAtaque Frontal: Tensão Normal (σ) A Tensão Normal (representada pela letra Compressão Tração grega σ, "sigma") ocorre quando a força Força de Força de interna atua perpendicularmente à seção Compressão (N) Tração (N) transversal. Ela pode se manifestar de duas formas: Compressão: Tenta "esmagar" ou encurtar elemento. Área Área Tração: Tenta "esticar" ou alongar o (A) (A) elemento. σ a N = Força de Força de Compressão (N) Tração (N) Onde 'N' é a Força Normal (de compressão ou tração) e 'A' é a área da seção. NotebookLMAtaque Lateral: Tensão de Cisalhamento (T) A Tensão de Cisalhamento ou Tangencial (representada pela letra grega τ, 'tau') ocorre H quando a força interna atua paralelamente à seção transversal. Ela tenta "cortar" ou fazer uma parte do material deslizar sobre a outra. H T = Onde "H" é a Força Horizontal (ou cortante) e Área de Corte (A) "A" é a área da seção. Nota Importante: Cada material possui tensões máximas H especificas para compressão, tração e cisalhamento. Neste curso, daremos mais importância às tensões normais (σ) para a conceituação, mas todas são vitais no cálculo definitivo. NotebookLMUm Cenário Complexo: A Anatomia da Flexão que acontece quando uma viga é curvada sob uma carga? Este fenômeno, chamado flexão, cria um estado de tensões internas combinado. Carga Compressão (fibras encurtam) Linha Neutra (Tensão = 0) Tração (fibras alongam) A Revelação A flexão causa simultaneamente compressão e tração dentro da mesma seção. As fibras na parte de cima da viga são comprimidas. As fibras na parte de baixo da viga são tracionadas. NotebookLMDecodificando a Flexão Simples Para calcular a tensão normal máxima em uma viga sob flexão, usamos a seguinte fórmula: (sigma): A Tensão Normal (de compressão ou tração) na fibra M (Momento Fletor) mais externa. W M (Momento Fletor): Mede a intensidade do esforço de 'curvatura' na seção. Quanto maior a carga ou o vão, maior 'M'. W (Módulo Resistente): Uma propriedade geométrica que mede a eficiência da forma da seção transversal para resistir à flexão. NotebookLMPoder da Forma: Por Que a Viga 'em Pé' é Mais Forte? o Módulo Resistente (W) não depende do material, mas exclusivamente da geometria da seção transversal. Formas mais eficientes distribuem melhor o material longe da linha neutra, aumentando drasticamente a resistência à flexão. Viga "Deitada" Viga "em Pé" h h b b b b W = 6.7 W = 33.3 Baixa Resistência à Flexão Alta Resistência à Flexão Mesma área, mesma quantidade de material. Resistência à flexão drasticamente diferente. NotebookLMA Batalha Combinada: Flexão Composta Na realidade, muitos elementos, como pilares, são submetidos a forças de compressão E flexão ao mesmo tempo. Esse cenário é chamado de Flexão Composta. Para encontrar a tensão total, simplesmente somamos os efeitos. + = (N/A) (M/W) Em uma das bordas, as tensões de compressão se somam, resultando na tensão máxima. Na outra borda, a tensão de tração da flexão subtrai da compressão. NotebookLMA Consequência Visível: A Deformação (ε) Todo material, quando submetido a uma tensão, se deforma. Se a tensão é a causa, a deformação Antes é efeito. Mesmo que invisível a olho nu, ela sempre ocorre. Definição: Medimos a Deformação Específica (ε), que é a mudança de dimensão relativa ao L₀ tamanho original do elemento. δ Depois = L₀ (epsilon): Deformação Específica (adimensional) L₀ δ δ (delta): Variação no comprimento (#888888) (Variação no comprimento) L₀: Comprimento original NotebookLMA Personalidade do Material: Diagrama Tensão-Deformação Como um material se comporta sob tensão 80 crescente? A resposta está no Diagrama 70 Tensão-Deformação, obtido através de ensaios de laboratório em 'Corpos de 60 Prova'. Ruptura Este gráfico revela o 'caráter' completo de 50 um material. Tensão (σ) 40 Corpo de Prova Como Ler o Gráfico: Ensaio de Tração Eixo Vertical (Y): Tensão (σ) aplicada. 30 Eixo Horizontal (X): Deformação Específica (ε) resultante. 20 Narrativa do Gráfico: Ele registra a 10 batalha inteira: desde primeiro esforço, 0 passando pela deformação, até a "morte" 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 (ruptura) do material. Deformação (ε) NotebookLMPonto de Não Retorno: Elasticidade Plasticidade 80 Limite de Elasticidade 70 Ruptura 60 Tensão (σ) 40 20 Região Elástica Região Plástica 10 0 0 0,1 0,2 0,3 0,4 Deformação (ε) 0,6 0,7 0,8 0,9 1,0 Regime Elástico Regime Plástico A primeira parte (reta) do diagrama. Se a Após 'limite de material sofre deformações Ele não volta ao normal, como uma carga for removida, material retorna à 'cicatriz' da batalha. ponto onde a deformação aumenta sua forma original, sem danos. sem aumento de tensão é chamado de escoamento. NotebookLMHeróis da Batalha: Materiais Dúcteis Frágeis Material Dúctil (Ex: Aço) Material Frágil (Ex: Concreto simples, Vidro) Y Y Ruptura Ruptura Súbita Escoamento Tensão (σ) Tansão (σ) Grande Deformação Plástica Pouca ou Nenhuma Deformação Plástica Deformação X Deformação X Apresenta grandes deformações plásticas antes de romper. Ele Rompe de forma súbita, com pouca ou nenhuma deformação "avisa" sobre a falha iminente, 0 que é uma característica de plástica. Ele falha sem aviso prévio. segurança vital. A Escolha do Engenheiro Os engenheiros escolhem materiais dúcteis pois eles absorvem energia e exibem grande deformação antes de romper, fornecendo um aviso visual claro. NotebookLMMedindo a Rigidez: Módulo de Elasticidade (E) No trecho elástico, a inclinação da linha reta no diagrama é uma constante do material chamada Módulo de Elasticidade Tensão (σ) До Inclinação = E = До Definição "E" mede a rigidez do material. Um "E" alto significa que é preciso muita tensão para Deformação (ε) causar uma pequena deformação. Comparativo de Rigidez Lei de Hooke Aço (Es) Tensão (σ) Módulo de Elasticidade do Aço (`Es`) é Concreto (Ec) muito maior que o do Concreto Deformação (ε) NotebookLMA Vitória do Engenheiro: Dimensionamento Entender a batalha entre Tensão Atuante e Tensão Resistente nos dá poder de projetar. Dimensionar uma estrutura é ato de definir as dimensões e escolher os materiais para que a regra de ouro seja N sempre satisfeita com segurança. = + VI W Processo Final 1. Calculamos a Tensão Atuante máxima (N/A ± M/W). 2. Escolhemos um material com uma Tensão Resistente adequada. 3. Defimos a forma e as dimensões (que determinam 'A' e 'W') para garantir a vitória. É assim, entendendo e controlando essa batalha invisível, que construímos um mundo seguro e duradouro. NotebookLM
