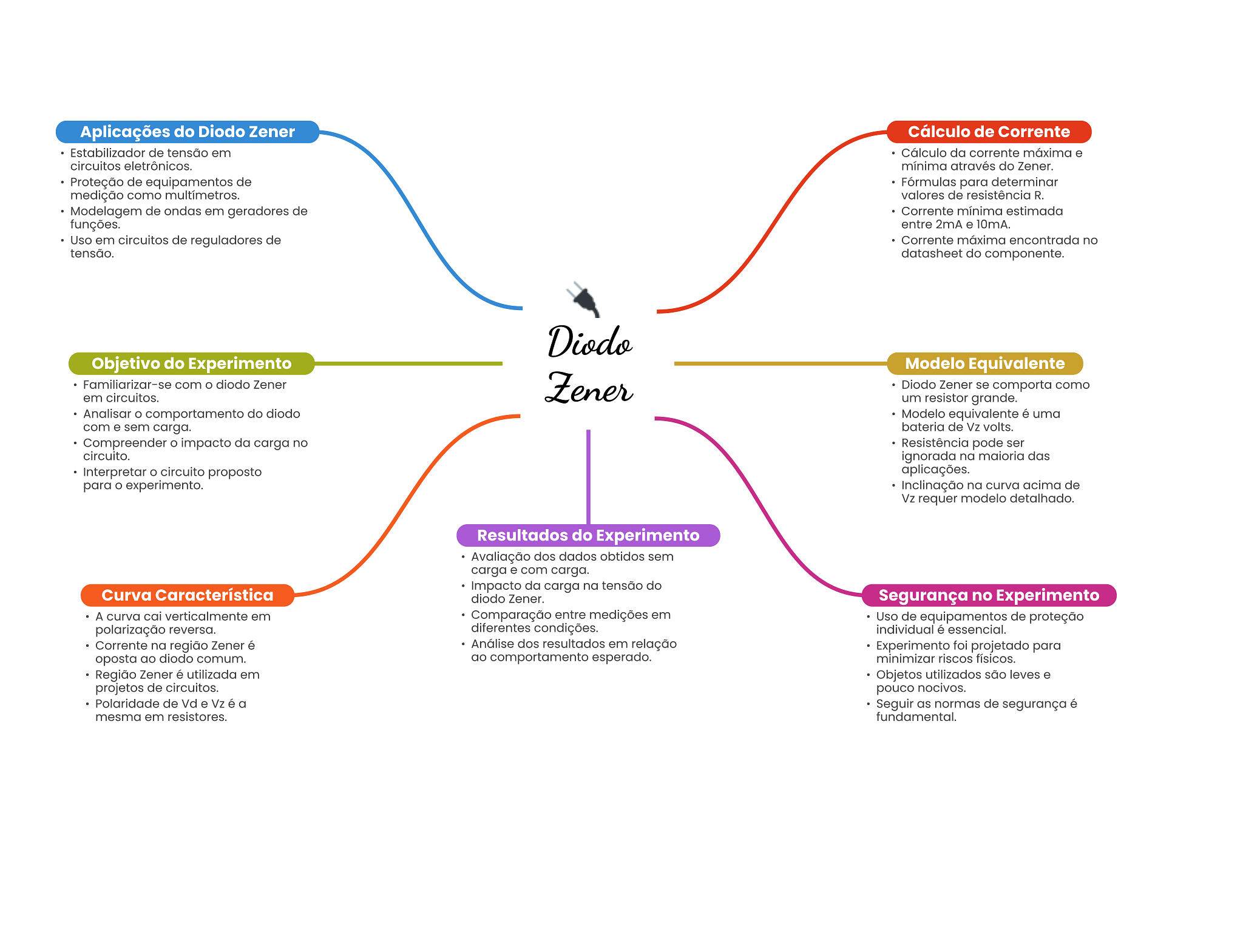

Mapa Mental - Diodo Zener

Prévia do material em texto

Aplicações do Diodo Zener Cálculo de Corrente Estabilizador de tensão em Cálculo da corrente máxima e circuitos eletrônicos. mínima através do Zener. Proteção de equipamentos de Fórmulas para determinar medição como multímetros. valores de resistência R. Modelagem de ondas em geradores de Corrente mínima estimada funções. entre 2mA e 10mA. Uso em circuitos de reguladores de Corrente máxima encontrada no tensão. datasheet do componente. Diodo Objetivo do Experimento Modelo Equivalente Familiarizar-se com diodo Zener Zener Diodo Zener se comporta como em circuitos. um resistor grande. Analisar comportamento do diodo Modelo equivalente é uma com e sem carga. bateria de Vz volts. Compreender impacto da carga no Resistência pode ser circuito. ignorada na maioria das Interpretar circuito proposto aplicações. para experimento. Inclinação na curva acima de Vz requer modelo detalhado. Resultados do Experimento Avaliação dos dados obtidos sem carga e com carga. Impacto da carga na tensão do Curva Característica diodo Zener. Segurança no Experimento A curva cai verticalmente em Comparação entre medições em Uso de equipamentos de proteção polarização reversa. diferentes condições. individual é essencial. Corrente na região Zener é Análise dos resultados em relação Experimento foi projetado para oposta ao diodo comum. ao comportamento esperado. minimizar riscos físicos. Região Zener é utilizada em Objetos utilizados são leves e projetos de circuitos. pouco nocivos. Polaridade de Vd e Vz é a Seguir as normas de segurança é mesma em resistores. fundamental.
