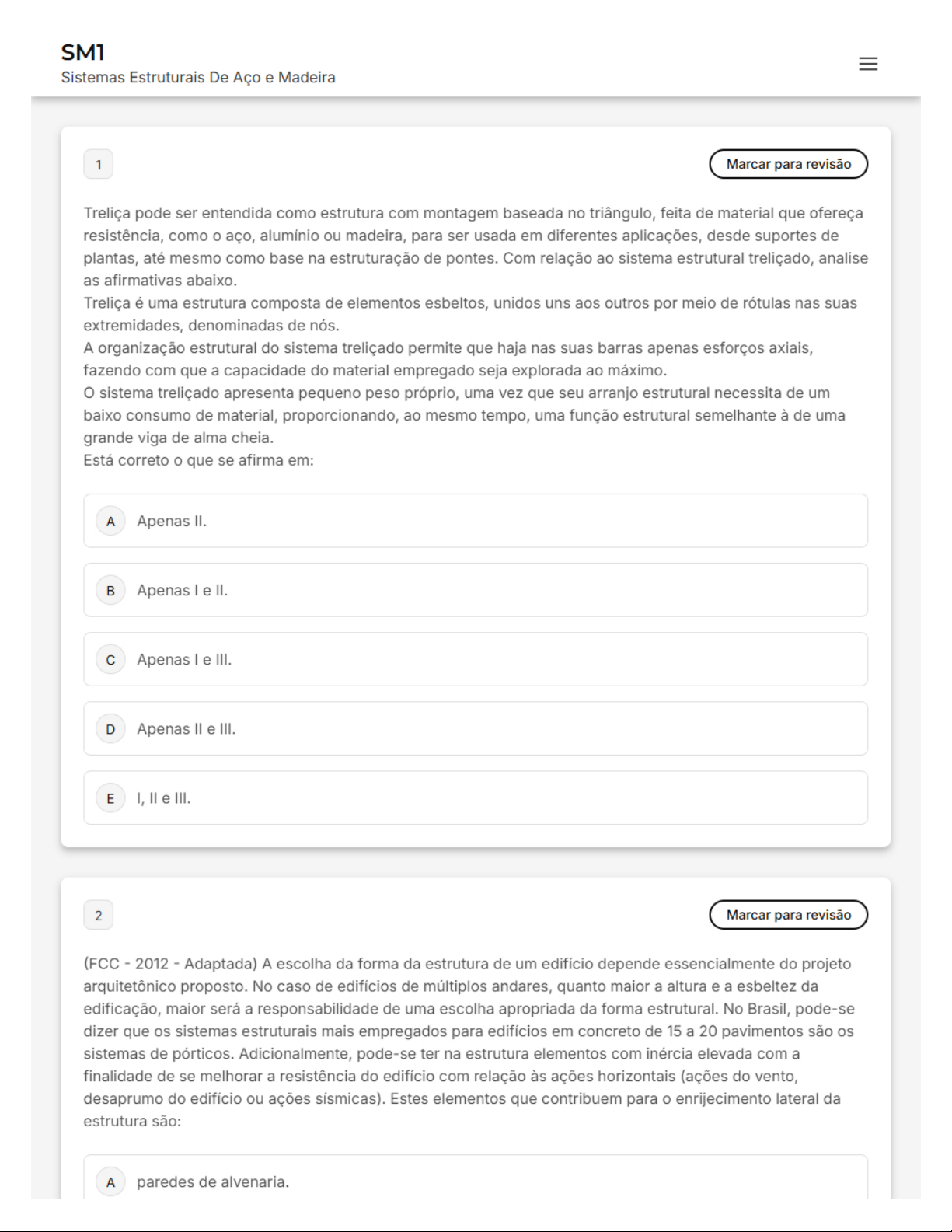

SM1 Sistemas Estruturais De Aço e Madeira 1 Marcar para revisão Treliça pode ser entendida como estrutura com montagem baseada no triângulo, feita de material que ofereça resistência, como aço, alumínio ou madeira, para ser usada em diferentes aplicações, desde suportes de plantas, até mesmo como base na estruturação de pontes. Com relação ao sistema estrutural treliçado, analise as afirmativas abaixo. Treliça é uma estrutura composta de elementos esbeltos, unidos uns aos outros por meio de rótulas nas suas extremidades, denominadas de nós. A organização estrutural do sistema treliçado permite que haja nas suas barras apenas esforços axiais, fazendo com que a capacidade do material empregado seja explorada ao máximo. sistema treliçado apresenta pequeno peso próprio, uma vez que seu arranjo estrutural necessita de um baixo consumo de material, proporcionando, ao mesmo tempo, uma função estrutural semelhante à de uma grande viga de alma cheia. Está correto que se afirma em: A Apenas II. Apenas e II. Apenas e III. D Apenas e III. E I, e III. 2 Marcar para revisão (FCC 2012 Adaptada) A escolha da forma da estrutura de um edifício depende essencialmente do projeto arquitetônico proposto. No caso de edifícios de múltiplos andares, quanto maior a altura e a esbeltez da edificação, maior será a responsabilidade de uma escolha apropriada da forma estrutural. No Brasil, pode-se dizer que sistemas estruturais mais empregados para edifícios em concreto de 15 a 20 pavimentos são os sistemas de pórticos. Adicionalmente, pode-se ter na estrutura elementos com inércia elevada com a finalidade de se melhorar a resistência do edifício com relação às ações horizontais (ações do vento, desaprumo do edifício ou ações sísmicas). Estes elementos que contribuem para enrijecimento lateral da estrutura são: A paredes de alvenaria.vigas-parede. C lajes nervuradas. D vigas metálicas. E pilares-parede. 3 Marcar para revisão Cada galpão é um conjunto de quadros estáveis (pórticos do galpão) dispostos ao longo do seu comprimento e interligados por outros subsistemas, em geral composto por vigas, treliças e tirantes, em que, a largura do quadro é denominada vão do galpão. A figura a seguir ilustra um galpão executado no sistema construtivo de estrutura metálica: Fonte: ZACARIAS, M.C.P. et al., Galpões para usos gerais. Instituto Aço Brasil, Série Manual de Construção em Aço, Rio de Janeiro: IABr/CBCA, 2010. Adaptado pg.12. Os elementos destacados na figura da estrutura do galpão são denominados como: A pórtico de alma cheia e contraforte. mão-francesa e terça. C terça e contraventamento. D mísula e tesoura. E pórtico de alma cheia e4 Marcar para revisão No projeto de estruturas de aço e estruturas mistas de aço e concreto, cada pilar do edifício deve ser efetivamente travado por meio de escoras horizontais em pelo menos duas direções, preferencialmente ortogonais, em cada nível suportado por esse pilar. É importante ressaltar que, para efeito de cálculo, a NBR 8800:2008 define quais valores de propriedades mecânicas devem ser adotados. Para os aços aqui relacionados, os seguintes valores de propriedades mecânicas, conforme especificações da NBR 8800:2022, devem ser: A \(E_a=220000 MPa\) e \(G_a=75000 MPa\) \(E_a=200000 GPa\) e \(G_a=77000 GPa\) \(E_a=250000 MPa\) e \(G_a=75000 MPa\) D \(E_a=200000 MPa\) e \(G_a=75000 MPa\) E \(E_a=200000 MPa\) e \(G_a=77000 MPa\) 5 Marcar para revisão Para dimensionamento de qualquer elemento estrutural, seja ele em concreto, aço, misto, madeira etc., se faz necessário observar as diretrizes das normas. No caso das estruturas em aço e mistas segue-se a norma brasileira atualmente em vigor, a ABNT NBR 8800:2008: Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios que foi confirmada em 2018. Sendo assim, de acordo com a NBR 8800, analise as afirmativas a seguir: A letra d significa: altura da seção em mm para um perfil ou H, por exemplo. II. A letra bfs significa resistência à ruptura do aço. III. A espessura da alma é representada pela letra tw. Estão corretas as afirmativas: A Apenas Apenas II.Apenas III. D Apenas e III. E I, e III. 6 Marcar para revisão aço do tirante de uma determinada obra é ASTM A36. Calculae a área da seção transversal do tirante capaz de suportar uma carga permanente especial axial de 400 kN de um equipamento, sabendo-se que a transmissão dos esforços será feita através de roscas e porcas. A 20,60 21,60 25,20 D 24,60 E 24,64 7 Marcar para revisão Segundo trecho selecionado da norma "ABNT NBR 8800/2008 Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios" em seu tópico "4.5.2.2 Aços para perfis, barras e chapas.", tem-se subtópico: 4.5.2.2.1 cujo texto CORRETO encontra-se no item: Os aços aprovados para uso nesta Norma para perfis, barras e chapas são aqueles com qualificação estrutural assegurada por Norma Brasileira ou norma ou especificação estrangeira, desde que A possuam resistência ao escoamento máxima de 250 MPa e relação entre resistências à ruptura (fu) e ao escoamento (fy) não inferior a 0,1. Os aços aprovados para uso nesta Norma para perfis, barras e chapas são aqueles com qualificação estrutural assegurada por Norma Brasileira ou norma ou especificação estrangeira, desde que possuam resistência ao escoamento máxima de 360 MPa e relação entre resistências à ruptura (fu) e ao escoamento (fy) não inferior a 2,0.Os aços aprovados para uso nesta Norma para perfis, barras e chapas são aqueles com qualificação estrutural assegurada por Norma Brasileira ou norma ou especificação estrangeira, desde que possuam resistência ao escoamento máxima de 415 MPa e relação entre resistências à ruptura (fu) e ao escoamento (fy) não inferior a 3,5. Os aços aprovados para uso nesta Norma para perfis, barras e chapas são aqueles com qualificação estrutural assegurada por Norma Brasileira ou norma ou especificação estrangeira, desde que D possuam resistência ao escoamento máxima de 450 MPa e relação entre resistências à ruptura (fu) e ao escoamento (fy) não inferior a 1,18. Os aços aprovados para uso nesta Norma para perfis, barras e chapas são aqueles com qualificação estrutural assegurada por Norma Brasileira ou norma ou especificação estrangeira, desde que E possuam resistência ao escoamento máxima de 550 MPa e relação entre resistências à ruptura (fu) e ao escoamento (fy) não inferior a 1,25. 8 Marcar para revisão esforço normal em um elemento de uma treliça de aço de um edifício comercial assume seguintes valores, para diferentes ações consideradas: Ação Esforço Normal Coef. De Ponderação Coef. De combinação Peso Próprio + 100 kN Yg = 1,25 Sobrecarga 0,70 Vento 1,4 0,60 Supondo-se que não se sabe qual a ação variável preponderante, pergunta-se, qual seria 0 valor das combinações de ações últimas normais? A Nd 1379 kN Nd 1490 kN Nd = 1589 kN D Nd 1479 kN E Nd 1390 kN 9 Marcar para revisãoA carga crítica Pcr ou carga de Euler ou carga de flambagem é valor da carga P que provoca fenômeno da mudança do estado de equilíbrio estável para instável. Sabendo disso, determine a Carga Crítica de Euler de um pilar constituído de aço ASTM A36, de 3,0 m de comprimento. perfil é 200 X 15. As duas extremidades do pilar estão engastadas. Utilizar valor teórico de k. PROPRIEDADES DO PERFIL W 200 15 h d' A Tx 1y mm mm mm mm mm mm 200 100 4,3 5,2 190 170 19,4 1305 8,2 87 2,12 PROPRIEDADES DO AÇO: AÇO ASTM A36 E (MPa) fy (MPa) fu (MPa) 200 000 250 400 A 251 kN 351 kN C 451 kN D 551 kN E 651 kN 10 Marcar para revisão As ligações entre barras de aço submetidas a ações estáticas são compostas por elementos de ligação, como chapas e cantoneiras, e meios de ligação, como soldas e parafusos. Sobre as ligações entre barras de aço, analise as afirmativas a seguir. Considerando texto, analise as afirmativas abaixo: Afirmativas: I. A solda proporciona melhor continuidade entre as peças que parafusos, além disso, não exige mão de obra mais especializada. II. De acordo com grau de impedimento da rotação relativa das peças unidas, uma ligação pode ser classificada como rígida, flexível ou semirrígida. III. Aspectos econômicos aliados a facilidades práticas geralmente levam a uma utilização maior da solda nas operações de fábrica e do parafuso no canteiro de obras, na montagem das estruturas metálicas. Assinale a opção que apresenta somente as alternativas corretas. A Apenas e são corretas. Apenas e III são corretas.C Apenas I e III são corretas. D Apenas III é correta. E Apenas é correta. Finalizar prova Questões
