ELETRONICA DIGITAL 3

Prévia do material em texto

Você acertou 4 de 5 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o
exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão

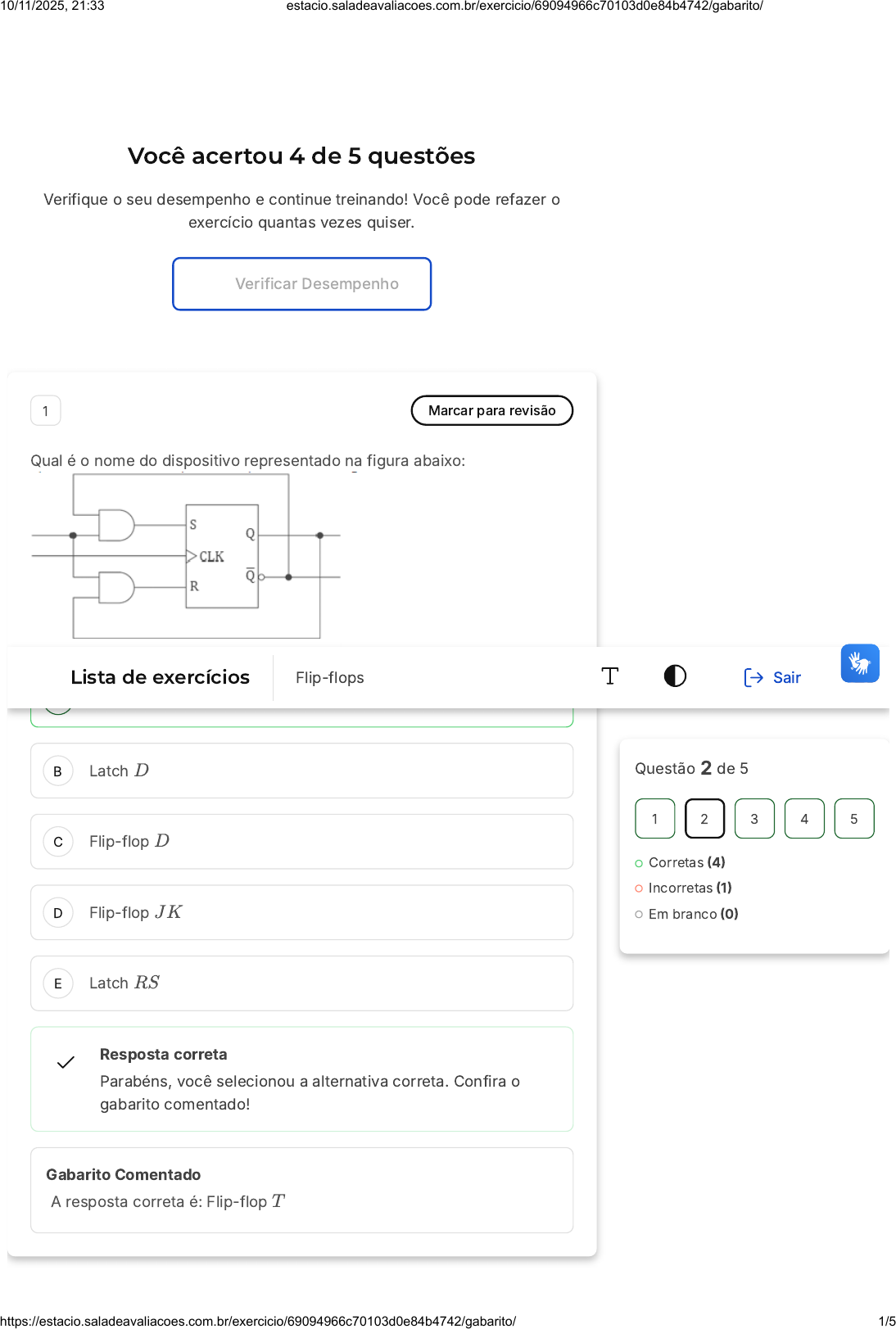

Qual é o nome do dispositivo representado na figura abaixo:
Flip-flop T
 Latch D
 Flip-flop D
 Flip-flop JK
 Latch RS
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
 A resposta correta é: Flip-flop T
Questão 2 de 5
Corretas (4)
Incorretas (1)
Em branco (0)
1 2 3 4 5
Lista de exercícios Flip-flops Sair
10/11/2025, 21:33 estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/ 1/5
A
B
C
D
E
2 Marcar para revisão
Seja o circuito abaixo com as entradas expressas pela tabela:
A sequência da saída   de   até   é: Q t1 t5
Indeterminado, 0, 1, 1 e 1
Indeterminado, 1, 0, 0 e 0
1, 1, 1, 1 e 0
1, 0, 1, 1 e 0
0, 0, 1, 0 e 0
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito
comentado!
Gabarito Comentado
A resposta correta é: 1, 1, 1, 1 e 0.
3 Marcar para revisão
A respeito do flip-flop considere as seguintes afirmações:
I- Se o flip-flop se comporta como um flip-flop T
II- A saída muda de estado sempre que ocorre o bordo apropriado do sinal
de relógio e
D
D =
¯̄¯̄
Q
D = 1
10/11/2025, 21:33 estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/ 2/5
A
B
C
D
E
A
B
III- Pode ser implementado colocando em curto as entradas e de um
flip-flop
Estão corretas:
J K
JK
Apenas as afirmações II e III
Nenhuma das afirmações
Apenas a afirmação II
Apenas a afirmação I
Apenas a afirmação III
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As afirmações apresentadas na questão estão todas incorretas. A
afirmação I está errada porque quando \(D = \overline{Q}\), o flip-flop
D não se comporta como um flip-flop T. A afirmação II também está
incorreta, pois a saída do flip-flop D não muda de estado sempre que
ocorre o bordo apropriado do sinal de relógio e \(D = 1\). Por fim, a
afirmação III está errada porque o flip-flop D não pode ser
implementado colocando em curto as entradas \(J\) e \(K\) de um flip-
flop \(JK\). Portanto, nenhuma das afirmações está correta.
4 Marcar para revisão
Em circuitos digitais, a precisão na transição de estados é vital. Os flip-
flops JK são projetados para eliminar a ambiguidade dos estados,
introduzindo flexibilidade e controle na síntese de circuitos lógicos, graças
à sua habilidade em alternar estados.
Qual característica permite ao flip-flop JK evitar a condição de indecisão
presente em outros flip-flops?
Entrada de habilitação
Feedback positivo
10/11/2025, 21:33 estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/ 3/5
C
D
E
A
B
C
Capacidade de alternância
Entradas de set e reset
Controle de clock
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A característica distintiva do flip-flop JK é sua capacidade de
alternância, permitindo-lhe mudar de estado cada vez que o pulso de
clock é aplicado, evitando assim a ambiguidade de estados
indesejados. Isso o diferencia de outros flip-flops, onde condições
específicas podem levar a indecisões.
5 Marcar para revisão
No circuito apresentado na figura, os valores de   nos instantes  ,  e
 são respectivamente:
Q t1 t2
t3
0, 1 e 0
1, 0 e 1
0, 1 e 1
10/11/2025, 21:33 estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69094966c70103d0e84b4742/gabarito/ 4/5
D
E
0, 0 e 1
1, 1 e 0
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta correta é: 0, 0 e 1.
