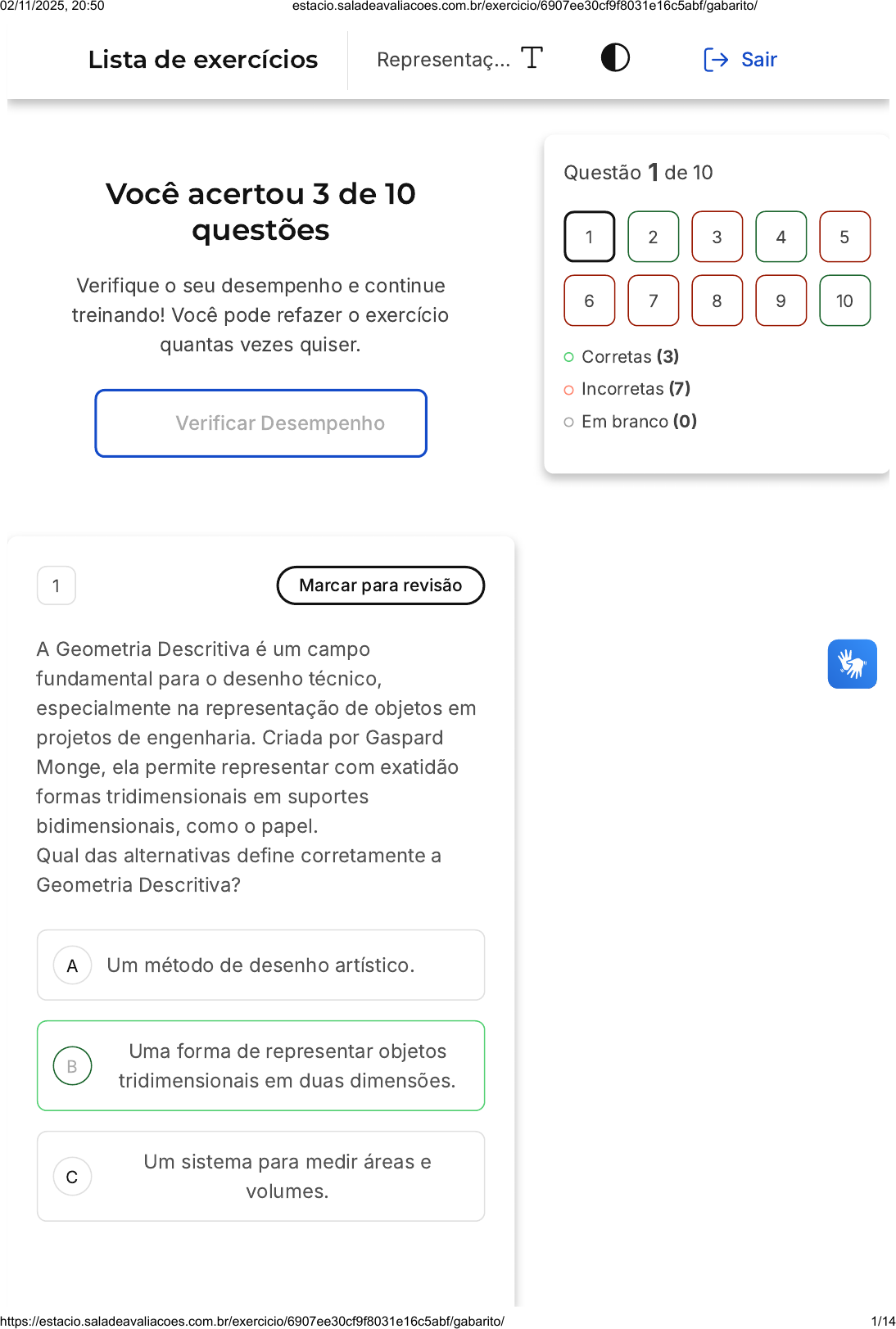

Você acertou 3 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
A Geometria Descritiva é um campo
fundamental para o desenho técnico,
especialmente na representação de objetos em
projetos de engenharia. Criada por Gaspard
Monge, ela permite representar com exatidão
formas tridimensionais em suportes
bidimensionais, como o papel.
Qual das alternativas define corretamente a
Geometria Descritiva?
Um método de desenho artístico.
Uma forma de representar objetos
tridimensionais em duas dimensões.
Um sistema para medir áreas e
volumes.
Questão 1 de 10
Corretas (3)
Incorretas (7)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Representaç… Sair
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 1/14
D
E
Uma técnica de escultura em argila.
Uma ferramenta para criação de
gráficos de barras.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A Geometria Descritiva é uma área da
geometria que tem como principal objetivo
representar objetos tridimensionais em
planos bidimensionais por meio de
projeções. Essa representação permite
analisar com precisão a forma, posição e
dimensões dos objetos no espaço e é base
para o desenho técnico aplicado na
engenharia, arquitetura e áreas afins.
2 Marcar para revisão
No Sistema Mongeano de representação, o
espaço tridimensional é dividido por dois planos
perpendiculares: o plano horizontal e o plano
vertical. A combinação entre esses planos
origina quatro diedros, cada um com
características específicas quanto à posição de
um ponto ou objeto no espaço.
Como é definido o primeiro diedro no Sistema
Mongeano?
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 2/14
A
B
C
D
E
O diedro localizado acima do plano
horizontal e à frente do plano vertical.
O diedro localizado abaixo do plano
horizontal e atrás do plano vertical.
O diedro localizado abaixo do plano
horizontal e à frente do plano vertical.
O diedro localizado acima do plano
horizontal e atrás do plano vertical.
O diedro onde os planos se encontram
em um ângulo de 45 graus.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
No Sistema Mongeano, o primeiro diedro é
aquele localizado acima do plano horizontal
(cota positiva) e à frente do plano vertical
(afastamento positivo). Essa convenção é
fundamental para a definição das
projeções ortogonais no método europeu,
adotado em normas técnicas como a NBR
10067 (1995).
3 Marcar para revisão
As vistas ortográficas principais são essenciais
para representar graficamente objetos
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 3/14
A
B
C
D
E
tridimensionais em um plano bidimensional. No
sistema de projeção ortogonal adotado no
Brasil, o 1º diedro, essas vistas são obtidas a
partir das projeções em planos perpendiculares
ao objeto.
Quais são as vistas ortográficas principais
utilizadas na representação no 1º diedro?
Vista frontal, vista lateral direita e vista
inferior.
Vista frontal, vista superior e vista
lateral esquerda.
Vista superior, vista lateral direita e
vista posterior.
Vista frontal, vista inferior e vista
lateral esquerda.
Vista superior, vista frontal e vista
posterior.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a norma NBR 10067 (1995)
e o método de projeção em 1º diedro
(método europeu), as vistas ortográficas
principais são: vista frontal, vista superior
e uma das vistas laterais ¿ geralmente a
lateral esquerda. Essas três vistas
fornecem as principais informações
geométricas e dimensionais do objeto,
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 4/14
A
B
C
D
E
sendo suficientes para a maioria das
representações técnicas.
4 Marcar para revisão
Observe o conjunto de vistas e a perspectiva
abaixo. Podemos afirmar que:
o símbolo no canto inferior direito das
indica que as projeções foram
realizadas no 3º diedro
as vistas mostradas são: VF (frontal),
VS (superior) e VLE (lateral esquerda)
as linhas tracejadas indicam arestas
do objeto que podem ser vistas pelo
observador
as vistas mostradas são: VI (inferior),
VS (superior) e VLE (lateral esquerda)
somente a VF (vista frontal) possui
linhas tracejadas
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 5/14
A
B
C
D
E
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Resposta correta: as vistas mostradas são:
VF (frontal), VS (superior) e VLE (lateral
esquerda)
5 Marcar para revisão
Os métodos de projeção ortográfica variam
conforme a norma adotada por cada país.
Enquanto no Brasil e na maior parte da Europa
utiliza-se o 1º diedro, o 3º diedro é amplamente
utilizado em outras regiões.
Em qual situação as vistas ortográficas no 3º
diedro são mais utilizadas?
Em desenhos técnicos europeus.
Em desenhos arquitetônicos.
Em projetos de engenharia nos
Estados Unidos.
Em mapas geográficos.
Em ilustrações artísticas.
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 6/14
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
O 3º diedro, também conhecido como
método americano, é o sistema de
projeção ortográfica adotado nos Estados
Unidos e no Canadá, conforme as normas
da ANSI (American National Standards
Institute). Nesse método, as posições das
vistas são diferentes do 1º diedro, mas as
projeções resultantes são as mesmas,
desde que a vista frontal seja mantida. Na
Europa e no Brasil, o padrão utilizado é o
do 1º diedro, conforme a NBR 10067.
6 Marcar para revisão
A alternativa que contém o conjunto de vistas
ortográficas principais (1º diedro) da peça
mostrada abaixo:
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 7/14
A
B
C
D
E
A
B
C
D
E
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: A
7 Marcar para revisão
Para definir a posição do ponto no espaço,
temos um conjunto de medidas (distâncias)
necessárias: a abscissa, o afastamento e a
cota. Sobre essas medidas podemos afirmar:
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 8/14
A
B
C
D
E
A abscissa é a dimensão medida sobre
a linha de terra, segundo um ponto de
origem arbitrado
Todo ponto situado à esquerda do
ponto de origem tem abscissa positiva
e todo ponto situado à direita da
origem terá abscissa negativa
O afastamento é a medida da linha
projetante de um ponto, medida entre
o ponto e o plano horizontal de
projeção π
A cota é negativa no 1º e 2º diedros,
pois a linha projetante fica acima do
plano horizontal
A cota é a medida da linha projetante
de um ponto, medida entreo ponto e o
plano vertical de projeção π′
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra A. A abscissa
é uma das três medidas necessárias para
definir a posição de um ponto no espaço.
Ela é a dimensão medida sobre a linha de
terra, a partir de um ponto de origem
arbitrado. Isso significa que a abscissa é a
distância horizontal de um ponto a partir de
uma referência, que é o ponto de origem.
As outras medidas, o afastamento e a cota,
referem-se respectivamente à distância
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 9/14
A
B
C
D
E
vertical e à distância perpendicular do
ponto em relação ao plano de referência.
8 Marcar para revisão
Analise as sentenças abaixo referentes aos
conceitos de protótipo:
I. O protótipo permite materializar um
produto que está sendo planejado, fazer
testes e aprimorar sua versão final para
produção;
II. Os protótipos físicos estão relacionados à
utilização de simulação computacional, o
que proporciona maior facilidade e
flexibilidade para ajustes do que os
protótipos virtuais;
III. A prototipagem virtual necessariamente
elimina a prototipagem física em todos os
casos;
IV. Protótipos físicos são produtos tangíveis,
enquanto os protótipos virtuais representam
o produto de maneira intangível.
Está(ão) correta(s), apenas:
I, III e IV
III e IV
IV
I e IV
II e IV
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 10/14
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
As sentenças corretas são a I e a IV. A
sentença I está correta porque um
protótipo é, de fato, uma versão inicial de
um produto que permite testes e
aprimoramentos antes da produção final. A
sentença IV também está correta, pois
diferencia corretamente os protótipos
físicos, que são tangíveis, dos protótipos
virtuais, que são representações
intangíveis do produto. As sentenças II e III
estão incorretas. A II está errada porque,
na verdade, os protótipos virtuais é que
estão relacionados à simulação
computacional e proporcionam maior
facilidade para ajustes. A III está errada
porque a prototipagem virtual não elimina
necessariamente a prototipagem física em
todos os casos, pois em muitas situações,
o protótipo físico ainda é necessário para
testes mais concretos.
9 Marcar para revisão
O Sistema Mongeano, desenvolvido por
Gaspard Monge, é a base da Geometria
Descritiva e fundamental para o desenho
técnico. Ele permite representar objetos
tridimensionais em planos bidimensionais por
meio de projeções ortogonais.
Qual é a principal característica das projeções
no Sistema Mongeano?
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 11/14
A
B
C
D
E
As projeções são feitas em um único
plano.
As projeções utilizam dois planos
ortogonais entre si.
As projeções são sempre isométricas.
As projeções utilizam perspectiva
cônica.
As projeções são feitas sem usar
planos de referência.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
No Sistema Mongeano, o espaço
tridimensional é dividido por dois planos
perpendiculares entre si: o plano
horizontal (π) e o plano vertical (π′). A
interseção entre eles forma a linha de
terra, e os quatro semiespaços resultantes
são chamados diedros. Esses planos
permitem realizar projeções cilíndricas
ortogonais, representando com precisão os
objetos em duas dimensões. Essa estrutura
é essencial para a visualização técnica no
desenho e na engenharia.
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 12/14
A
B
C
D
E
10 Marcar para revisão
A modelagem 3D tornou-se uma ferramenta
indispensável no desenvolvimento de produtos
e projetos de engenharia. Ao permitir
simulações, visualizações e ajustes rápidos, ela
contribui para a otimização do processo de
criação, desde o esboço até a fabricação.
Por que é importante compreender os
conceitos e ambientes de modelagem 3D?
Para criar protótipos sem falhas.
Para realizar cálculos de geometria
descritiva.
Para compreender a física dos objetos
tridimensionais.
Para desenvolver projetos de
engenharia mais eficientes.
Para explorar a arte da modelagem
virtual.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A compreensão dos conceitos e ambientes
de modelagem 3D permite que o
engenheiro simule, visualize e modifique
projetos com mais rapidez e precisão, sem
a necessidade de protótipos físicos. Isso
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 13/14
resulta em processos mais ágeis,
econômicos e seguros, aumentando as
chances de sucesso desde a concepção
até a produção. Por isso, é considerada
uma das ferramentas mais poderosas na
engenharia moderna.
02/11/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907ee30cf9f8031e16c5abf/gabarito/ 14/14
