ETAPA I

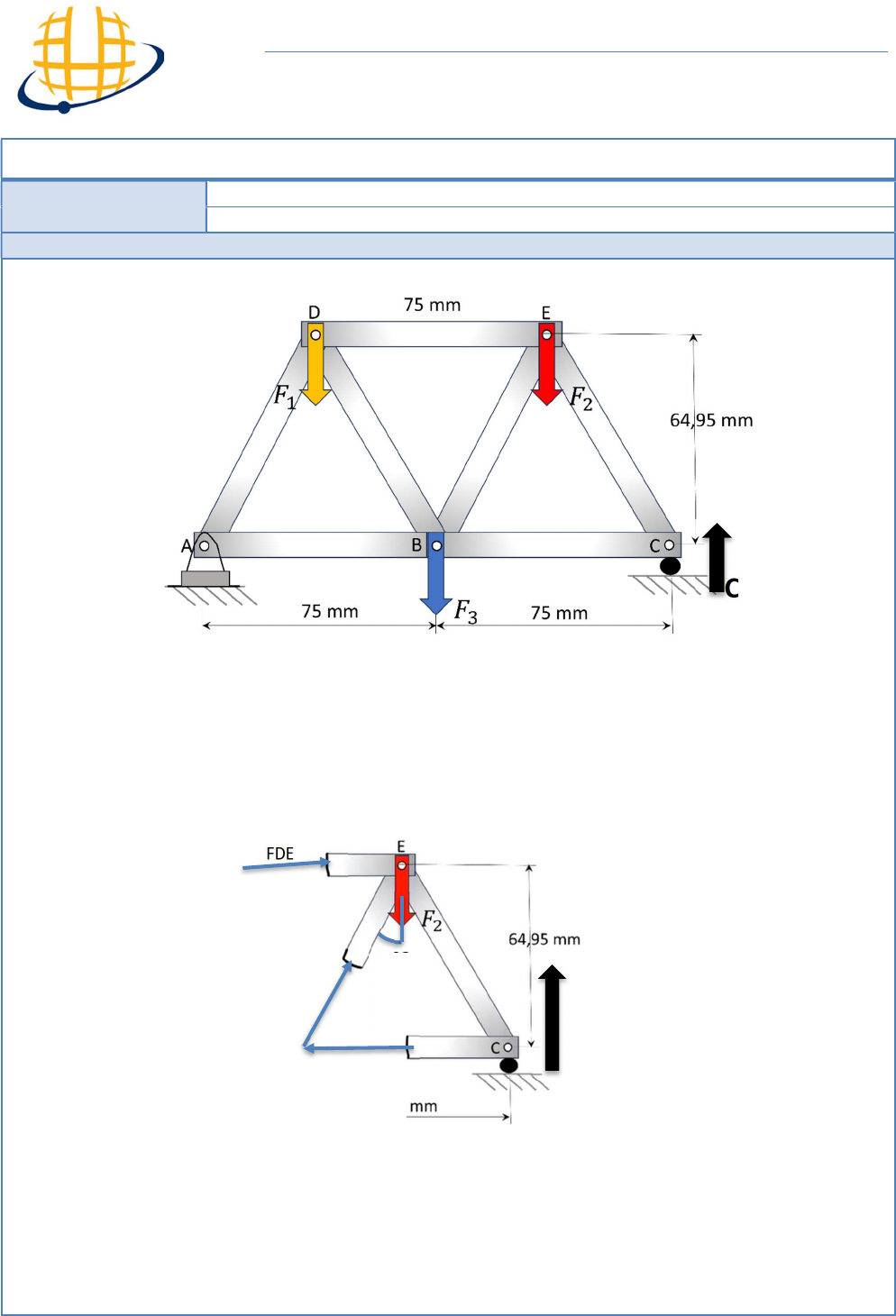

F1 = 0,4905 | F2 = 0,4905 | F3 = 0,4905


∑ 𝑴𝒂 = 0

𝟎 = −(𝑭𝟏 ∗ 𝟑𝟕, 𝟓) − (𝑭𝟐 ∗ 𝟏𝟏𝟐, 𝟓) − (𝐹3 ∗ 75) + (𝑪𝒀 ∗ 𝟏𝟓𝟎)
0 = −18,39375 − 55,18125 − 36,7875 − 150𝐶𝑌
110,3625 = 150𝐶𝑌
0,73575 = 𝐶𝑌


Sabendo que, para equilíbrio:
𝑭𝒀 = 𝟎

𝑭𝒀 = 𝟎 = −𝑭𝟐 + 𝑪𝒀 − 𝑭𝑩𝑬 ∗ 𝑪𝑶𝑺𝟑𝟎°


CY
CY
30°
B
FBE
FDE
FBC





𝟎 = −𝟎, 𝟒𝟗𝟎𝟓 + 𝟎, 𝟕𝟑𝟓𝟕𝟓 −
√𝟑
𝟐
𝑭𝑩𝑬
0,24525
√𝟑
2
 = 𝐹𝐵𝐸

0,28319 = FBE

Para Calcular FDE:
𝐵 = 0
0 = −𝐹𝐷𝐸 ∗ 64,95 − 𝐹2 ∗ 37,5 + 𝐶𝑌 ∗ 75
0 = 64,95𝐹𝐷𝐸 − 18,39375 + 55,18125
𝟑𝟔, 𝟕𝟖𝟕𝟓
𝟔𝟒, 𝟗𝟓
= 𝑭𝑫𝑬

𝐅𝐃𝐄 = 𝟎, 𝟓𝟔𝟔

Para calcular FBC
𝐹𝑋 = 0
0 = 0,566 − 𝐹𝐵𝐶 − 0,28319 ∗ 𝑆𝑒𝑛30°
𝟎 = 𝟎, 𝟓𝟔𝟔 − 𝑭𝑩𝑪 − 𝟎, 𝟏𝟒𝟏𝟓𝟗𝟓
𝐹𝐵𝐶 = 0,566 − 0,141595
𝑭𝑩𝑪 = 𝟎, 𝟒𝟐𝟒𝟒𝟎𝟓
