07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 1/12
* Algumas perguntas ainda não avaliadas
PRV - Prova
Entrega 12 set em 23:59 Pontos 4 Perguntas 12
Disponível 5 set em 0:00 - 12 set em 23:59 Limite de tempo 180 Minutos
Histórico de tentativas
Tentativa Tempo Pontuação
MAIS RECENTE Tentativa 1 61 minutos 1,8 de 4 *
Pontuação deste teste: 1,8 de 4 *
Enviado 7 set em 17:41
Esta tentativa levou 61 minutos.

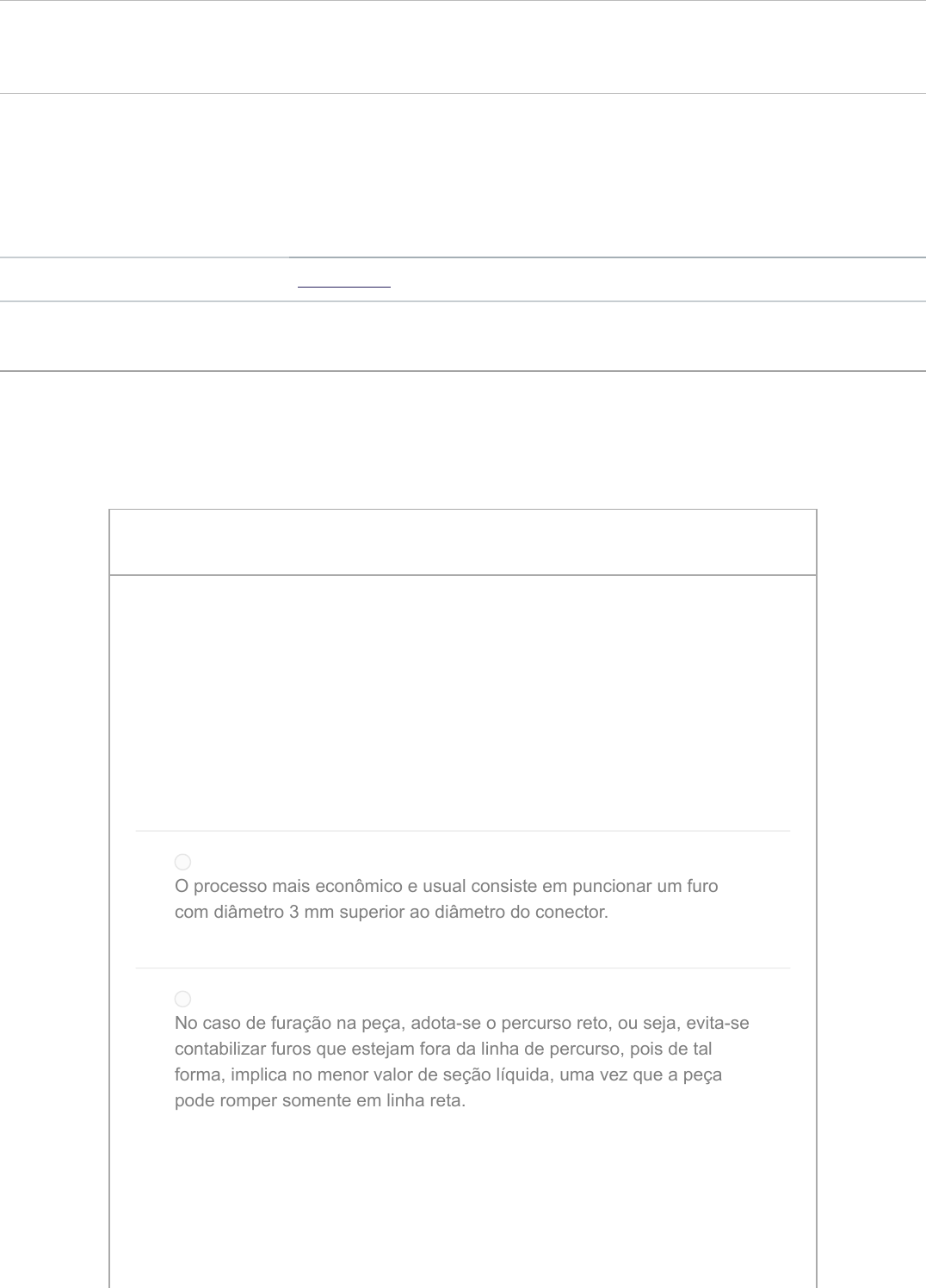

0,2 / 0,2 ptsPergunta 1
As peças metálicas recebem furos para permitir as ligações, porém a
seção da peça é enfraquecida pelos furos. Os tipos de furos adotados
em construções metálicas são realizados por puncionamento ou por
rosqueamento. Sobre o dimensionamento de peças tracionadas com
furos em sua seção, assinale a alternativa correta.

O processo mais econômico e usual consiste em puncionar um furo
com diâmetro 3 mm superior ao diâmetro do conector.

No caso de furação na peça, adota-se o percurso reto, ou seja, evita-se
contabilizar furos que estejam fora da linha de percurso, pois de tal
forma, implica no menor valor de seção líquida, uma vez que a peça
pode romper somente em linha reta.
https://ucaead.instructure.com/courses/63437/quizzes/195390/history?version=1
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 2/12

Em uma barra com furos, a área líquida (An) é obtida subtraindo-se da
área efetiva (Aef) das áreas dos furos contidos em uma seção reta da
peça.

Para a verificação da furação, é necessário pesquisar diversos
percursos, para encontrar o menor valor de seção líquida, uma vez que
a peça pode romper segundo qualquer um desses percursos. Os
segmentos enviesados são calculados com um comprimento reduzido.
Correto!Correto!

No caso de furos-padrão o diâmetro total a reduzir é igual ao diâmetro
nominal do conector acrescido de 4,5 m, sendo 3 mm correspondentes
ao dano por puncionamento e 1,5 mm à folga do furo em relação ao
diâmetro do conector.
0,2 / 0,2 ptsPergunta 2
A transformação da seção de concreto em uma seção equivalente de
aço pode ser realizada utilizando métodos de análise estrutural. Que
por sua vez tem o objetivo de simplificar o cálculo estrutural. Para
tanto, temos um piso que é constituído de vigas mistas simplesmente
apoiadas, de vão igual a 6 m. O espaçamento entre as vigas é de 2,5
m. A seção de aço é constituída por um Es=200 GPa. A laje maciça em
concreto de fck = 21 MPa. Assinale a alternativa correta, referente a
largura efetiva da laje e a relação do módulo de elasticidade.
 be= 250 cm e =9,16
 be= 600 cm e =9,16
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 3/12
 be= 250 cm e =0,009
 be= 150 cm e =0,009
 be= 150 cm e =9,16 Correto!Correto!
0,2 / 0,2 ptsPergunta 3
As ligações totais e parciais a cisalhamento horizontal são de dois
tipos, que por sua vez são utilizadas em vigas mistas para transferir o
cisalhamento horizontal entre a viga de aço e a laje de concreto. Sobre
as ligações totais e parciais, assinale a alternativa correta.

A viga de aço e a laje de concreto são conectadas de forma rígida,
garantindo uma transferência do cisalhamento horizontal entre os
elementos. Geralmente, essa ligação é alcançada por meio de
conectores metálicos, como conectores de cisalhamento, pinos de
cisalhamento ou parafusos de cisalhamento, que são fixados na viga
de aço e atravessam a laje de concreto, caracterizando assim a ligação
total, pois a ligação parcial não utiliza conectores e sim a própria
aderência entre os elementos.

O momento resistente é em função da resistência ao cisalhamento
horizontal dos conectores. Assim, o diagrama de tensões plásticas
utilizado na interpretação dos dois materiais, não considera o
deslizamento na interface aço-concreto (interação parcial).

A ligação total a cisalhamento horizontal proporciona uma alta rigidez
lateral à viga mista, resultando em um comportamento estrutural
eficiente e resistente ao cisalhamento. Ela permite a transferência
direta de cargas entre a laje de concreto e a viga de aço, promovendo
assim uma melhor distribuição das forças e momentos ao longo da
viga.
Correto!Correto!
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 4/12

A ligação total a cisalhamento horizontal proporciona uma alta rigidez
de base à viga mista, resultando em um comportamento estrutural
eficiente e resistente ao cisalhamento. Ela permite a transferência
direta de cargas entre a laje de concreto e a viga de aço, promovendo
assim uma melhor distribuição das forças e momentos ao longo da
viga.

A ligação total permite algum grau de movimentação relativa entre a
viga de aço e a laje de concreto, o que pode ser desejável em certas
situações, como para acomodar as deformações térmicas.
0,2 / 0,2 ptsPergunta 4
Podemos de uma forma geral entender que a madeira está sujeita a
condição de operações que podem gerar defeitos, como o abate,
extração, transporte, equívocos no desdobro e no aparelhamento das
peças.Temos ainda os defeitos devido a falha de secagem de peças,
além dos ataques biológicos. Sobre os defeitos presentes na madeira,
assinale a alternativa correta.

A quina morta é ocasionada por condições naturais, que devem-se à
proximidade de nós ou ao crescimento das fibras em forma de espiral.
Temos ainda que a secagem da peça em plano inadequado pode
produzir peças com quinas mortas.

Os insetos causam perfurações, que podem ser pequenas ou grandes,
já os fungos causam manchas azuladas e podridões (clara ou parda),
ambos afetam as condições físicas e estéticas da madeira, não sendo
prejudicial para o comportamento mecânico, pois nao defeitos
superficiais.
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 5/12

O defeito de fibras reversas é verificado para a condição que as fibras
não estão paralelas ao eixo da peça, descaracterizando o
comportamento das fibras, prejudicando a resistência, podem ser
provocadas por causas naturais ou por serragem.
Correto!Correto!

Os defeitos de secagem têm origem no processo de secagem e
armazenamento das peças, podendo ser de diferentes tipos, como:
encanoamento, arqueamento, encurvamento, torcimento, fendas e
gretas.

O aparecimento de fungos na madeira pode ser evitado mediante
secagem lenta e uniforme da madeira.
0,2 / 0,2 ptsPergunta 5
Um pilar com extremidades rotuladas, perfil CVS 200x27 de aço
MR250, está sujeito a esforços permanentes de compressão P=200
kN, aplicado com excentricidade de 2 cm, sobre o eixo (x). Verifique a
segurança do pilar perante a solicitação.
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 6/12

O processo mais econômico e usual consiste em puncionar um furo
com diâmetro 3 mm superior ao diâmetro do conector.

Em uma barra com furos, a área líquida (An) é obtida subtraindo-se da
área efetiva (Aef) das áreas dos furos contidos em uma seção reta da
peça.

Para a verificação da furação, é necessário pesquisar diversos
percursos, para encontrar o menor valor de seção líquida, uma vez que
a peça pode romper segundo qualquer um desses percursos. Os
segmentos enviesados são calculados com um comprimento reduzido.
Correto!Correto!

No caso de furação na peça, adota-se o percurso reto, ou seja, evita-se
contabilizar furos que estejam fora da linha de percurso, pois de tal
forma, implica no menor valor de seção líquida, uma vez que a peça
pode romper somente em linha reta.

No caso de furos-padrão o diâmetro total a reduzir é igual ao diâmetro
nominal do conector acrescido de 4,5 m, sendo 3 mmcorrespondentes
ao dano por puncionamento e 1,5 mm à folga do furo em relação ao
diâmetro do conector.
0,2 / 0,2 ptsPergunta 6
As chapas soldadas abaixo na figura tem espessura de 1/4"(6,3 mm).
Qual o valor de 'P' para uma solda de filete, requeridos para a conexão
da figura. Admitir aço ASTM A36 e eletrodo E60.
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 7/12
 112 kN
 116 kN
 94,12 kN Correto!Correto!
 100 kN
 95 KN
0,2 / 0,2 ptsPergunta 7
Determinar a resistência de cálculo à compressão do perfil W150x37,1
kg/m de aço ASTM A36 com comprimento de 3 m, sabendo-se que
suas extremidades são rotuladas e que há contenção lateral impedindo
a flambagem em torno do eixo y.
 791 kN Correto!Correto!
 556 kN
 856 kN
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 8/12
 956 kN
 656 kN
0,2 / 0,2 ptsPergunta 8
A composição química dos aços utilizados em estruturas está
relacionado com o tipo de tratamento que o mesmo recebe, ou seja, o
aumento de teor de carbono eleva a resistência do aço,
consequentemente diminui a sua ductilidade. Sabemos então que as
propriedades mecânicas, são alteradas conforme a necessidade de
sua utilização. Sobre as propriedades dos aços estruturais, assinale a
alternativa correta.

Ductilidade: é a capacidade do material de se deformar sob a ação de
cargas sem se romper. Quanto mais dúctil o aço, maior será a redução
de área ou o alongamento antes da ruptura. A ductilidade tem grande
importância nas estruturas metálicas, pois permite a redistribuição de
tensões locais elevadas. As barras de aço sofrem grandes
deformações antes de se romper, o que na prática constitui um aviso
da presença de tensões elevadas.
Correto!Correto!

Fragilidade: é a capacidade do material de absorver energia mecânica
em regime elástico.

Resistência à Fadiga: é a capacidade do material suportar aplicações
constantes de carga ou tensões.

Resiliência: é o oposto da ductilidade. Os aços podem ter
características de elementos frágeis em baixas temperaturas.
07/09/2023, 17:42 PRV - Prova: 2023C - Estruturas de Aço e Madeira (63437) - Eng. Civil
https://ucaead.instructure.com/courses/63437/quizzes/195390 9/12

Tenacidade: é a resistência ao risco ou abrasão. A dureza pode ser
medida pela resistência que sua superfície se opõe à introdução de
uma peça de maior dureza.
0 / 0,2 ptsPergunta 9
As ligações de uma forma geral é a condição a qual as estruturas
transmitem seus esforços, independente da peça (concreto, aço,
madeira), para tanto é fundamental a garantia da resistência da
ligação. Podemos assim entender que as ligações entre peças de
madeira podem ser executadas por meio de três tipos de conexão:
Pinos metálicos; Cavilhas; Conectores metálicos. Sobre as condições
estabelecidas para o dimensionamento das ligações, assinale a
resposta correta.

Podemos assim entender que a resistência de um pino é determinada
em função da resistência ao embutimento das duas madeiras
interligadas (fed), resistência ao escoamento do pino metálico (fyd), do
diâmetro do pino (d) e de uma espessura convencional (t), tomada
como a maior das espessuras t1 e t2 de penetração do pino das partes
ligadas.

O dimensionamento da lição, deve verificar duas condições: Estado
limite último: embutimento na madeira (β > βlim ) e Estado limite
último: flexão do pino (βaxialmente. Inicialmente, a coluna se deforma
uniformemente sob a carga, mas à medida que a carga aumenta, a
coluna pode começar a se curvar lateralmente, como se estivesse
"fivelando" (entortando). Esse fenômeno é uma flambagem local.
A flambagem local é influenciada por diversos fatores, como as
dimensões da estrutura, a forma da seção transversal, as propriedades
do material e as condições de apoio. O principal objetivo do projeto
estrutural é evitar que ocorra uma flambagem local, ou seja, garantir
que a estrutura seja dimensionada de maneira a resistir às cargas de
especificidade sem se deformar de forma instável.
Em resumo, a flambagem local é um conceito importante na
engenharia estrutural, que se refere à deformação instável de
estruturas finas quando submetidas a cargas de especificação axial, e
é um aspecto crítico a ser considerado no projeto de construções,
pontes e outras estruturas para garantir sua estabilidade e segurança.
Pontuação do teste: 1,8 de 4
