ECG
Concluído
Matérias RPI
Prazo
ECG normal

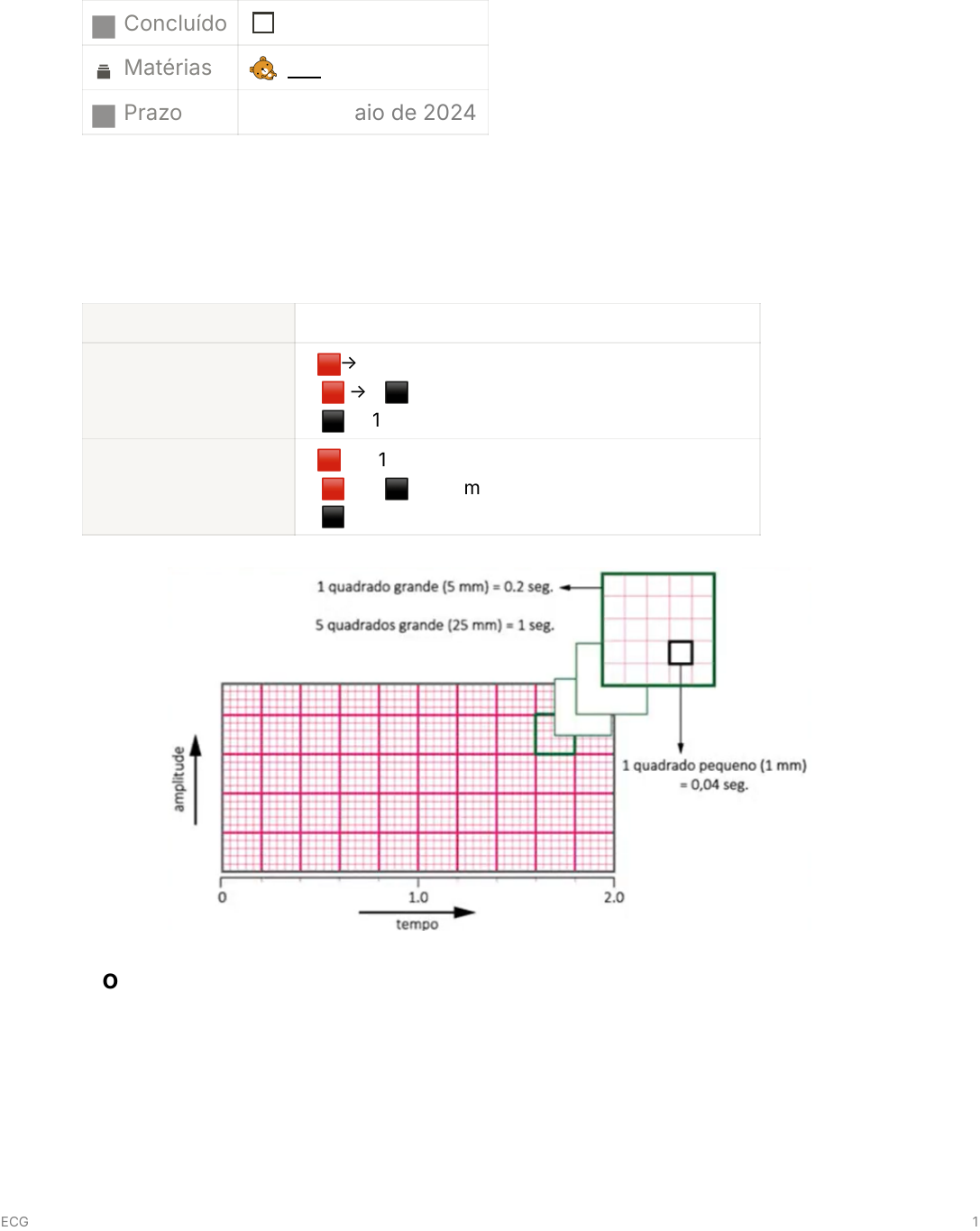

Noções Básicas de ECG
VELOCIDADE 25mm/s
EIXO X
1 🟥 0,04s
5 🟥  1 ⬛  0,2s
5 ⬛  1s
EIXO Y
1 🟥 0,1 mV
5 🟥  1 ⬛  0,5mV
2 ⬛  1mV
Noções Práticas de Vetores
 Há 3 eletrodos exploradores
22 de maio de 2024
ECG 1
https://www.notion.so/RPI-18cf155021e78122bf52ca073d3975e1?pvs=21
https://www.notion.so/RPI-18cf155021e78122bf52ca073d3975e1?pvs=21
 Quando a onda de despolarização
se aproxima do eletrodo  Quando a onda de despolarização
se afasta do eletrodo
Paredes
DERIVAÇÕES
Derivações Contíguas Frontais= Olham a mesma parede
DI/aVL  parede ESQUERDA
DII/DIII/aVF  parede INFERIOR
aVF  parede DIREITA
Condução Elétrica
 Inicia no NÓ SINUSAL com a
DESPOLARIZAÇÃO ATRIAL
 Frequência: 50100 bpm
 Despolarização: AD (átrio
direito)  AE (átrio esquerdo)
 → se aproximando do eletrodo
explorador
 ECG Onda P
 Despolarização Atrial no NÓ
ATRIOVENTRICULAR AV
 Propriedade decremental do
nó AV segura o impulso elétrico
por
alguns ms para permitir a
finalização da contração atrial
para só
ECG 2
⇒ DESPOLARIZAÇÃO VENTRICULAR
 Nó AV  SEPTO
INTERVENTRICULAR
 Vetor resultante: para direita e
para baixo
 → se afasta do eletrodo
explorador
 ECG onda Q
 Despolarização ventricular:
Repolarização atrial)
 Paredes livres dos
ventrículos → Parede basais
dos ventrículos
 Vetor resultante: para cima e
para direita
 se afasta do eletrodo
exploratório
 ECG onda S
depois o ventrículo contrair
 ECG intervalo PR
 Despolarização ventricular:
 Septo interventricular →
PAREDES livres dos
VENTRÍCULOS
 Vetor resultante: para direita
e para baixo
 → se aproxima do eletrodo
explorador
 ECG onda R
⇒ REPOLARIZAÇÃO
VENTRICULAR
 ECG onda T
 Segue a mesma
polaridade do complexo
QRS
ECG 3
REPOLARIZAÇÃO ATRIAL
 Acontece ao mesmo tempo em
que os ventrículos se contraem
 Fenômeno não visível no ECG pois
os fenômenos dos ventrículos
acabam por “esconderˮ os
fenômenos dos átrios devido a sua
maior
intensidade elétrica
TIPOS DE COMPLEXO QRS
Análise do Eletrocardiograma NORMAL
 ANÁLISE DA DERIVAÇÃO LONGA DII
Ritmo
SINUSAL
 Onda P  em: DI, DII e aVF
 Onda P  em: aVR
 Não necessariamente é um ritmo regular (distância de uma RR é a
mesma)
 Não necessariamente precede um QRS
ECG 4
Onda P  DI, DII e aVF + Onda P  aVR
Morfologia da Onda P
DII
Altura  2,5mm
Largura 
2,5mm
V1
Parte positiva
 1mm
Parte negativa
 1mm2
Intervalo PR
Normal: até 200ms
(5mm)
Aumentado:
distúrbio/atraso da
condução do impulso
elétrico do átrio
para o ventrículo (ex.
BAV 1o GRAU
Diminuído:
taquicardia juncional
(impulso elétrico
nasce mais próximo
ao ventrículo)
FC
Ritmos regulares:
ECG 5
Regra dos 1500
FC  1500/N° de
quadradinhos entre
RR
Ex: FC  1500/21,5 ≅
70 bpm
Regra dos 300
FC  300/No
quadrados (5mm)
entre RR
Ex: FC  300/4 ≅
75 bpm
Ritmo Irregular
FC  No QRS
– 1 x 6
Ex: FC  28 
1 x 6  162
bpm
 QRS NO PLANO FRONTAL
Largura do QRS
Morfologia do QRS normal:
⇒ Largura  3mm 120ms) (menor
que 3 🟥)
 Amplitude: variável
Baixa voltagem se  0,5mV em todas
as derivações periféricas (ex.
pericardite)
R onda positiva
Q primeira onda negativa
S onda negativa após o S
R :̓ segunda deflexão para cima
Critérios de sobrecarga
Pesquisa de ondas “Qˮ patológicas por paredes
ECG 6
Q  despolarização septal
⇒ 1/3 da amplitude da onda
R
⇒ Duração  0,04s 1 🟥) em
duas derivações contíguas
Pode significar:
 Pneumotórax esquerdo ou
dextrocardia;
 Infarto do miocárdio e
miocardite;
 Cardiomiopatia
hipertrófica;
 BRE.
Eixo elétrico
Indica o vetor
resultante da
despolarização
Eixo normal: de
30o e 90o
PASSO 1 QRS
em DI
QRS   I ou
IV quadrantes
PASSO 2 QRS
em aVF
QRS   I ou II
quadrantes
PASSO 3
definir o
quadrante
DI  eixo em I
ou IV
aVF  eixo em I
ou II
Eixo no I
quadrante
PASSO 4 QRS
em aVL
QRS   eixo
entre 90o e
60o
ECG 7
 QRS NO PLANO HORIZONTAL V1;V2;V3;V4;V5;V6
Largura do QRS (mesmo do frontal)
Critérios de sobrecarga ventricular
Pesquisa de ondas “Qˮ patológicas por paredes (mesmo do frontal)
Progressão das ondas R, S e razão R/S
A medida que V1 vai para V6 
Onda R vai AUMENTANDO e
Onda S vai DIMINUINDO
Acontece por causa da
localização dos eletrodos
V1 está mais longe do
eletrodo explorador (mais -)
V6 está mais perto do
eletrodo explorador (mais
+)
 ANÁLISE DE ST, T, QT E QTc
Segmento ST
Tempo do fim da despolarização ventricular até a repolarização
ventricular
NORMAL SUPRA INFRA
ECG 8
Onda T
Normal:
 Mais arredondada do que o QRS
 Geralmente possui o mesmo sentido do QRS (pode não seguir em
DIII e V1
 Altura e amplitude medindo 1/2 ou 1/3 da onda R anterior
Intervalo QT
Mede o início da
despolarização dos ventrículos
até o fim da repolarização
Quanto maior o QT, maior a
chance de arritmias graves ou
morte súbita
Intervalo QTc
QTc normal:
 Crianças  460 ms
 Homens  450 ms
 Mulheres  470 ms
QTc  QT(s) / √RR(s)
ECG 9
💡 LAUDANDO ECG NORMAL
 Ritmo sinusal, regular. Frequência cardíaca de 60100 BPM.
 Intervalo PR normal (até 200ms).
 QRS estreito 120ms)
 Sem critérios de sobrecarga.
 Sem ondas Q patológicas.
 Eixo elétrico entre 90o e 30o.
 Ausência de supradesnivelamento ou infradesnivelamento de
segmento ST.
 Ausência de ondas T patológicas ou alteração de repolarização
 Intervalo QT normal.
Sobrecargas
 ÁTRIOS D2 e V1 e VENTRÍCULOS V1 e V6  OLHAR ONDA P!!
ÁTRIO ESQUERDO
→ ↑ALTURA 2,5mm)  V1
→ ↑COMPRIMENTO 2,5mm)  V6
→ não é para caber num quadrado
ÁTRIO DIREITO
→ ↑COMPRIMENTO 2,5mm)  V1
→ ↑ALTURA 2,5mm)  V6
 VENTRÍCULOS V1 e V6
VENTRÍCULO DIREITO
 DESVIO P/DIREITA D1  e aVF 
 V1  V6 TEM QUE TA MAIS POSITIVO DO QUE NEGATIVO
VENTRÍCULO ESQUERDA
ECG 10

AMPLITUDE
> 30mm
 6
QUADRÃOS
v1  v5/v6
v2  v5/v6
PADRÃO DE
STRAIN V5
e V6 
Onda T
apiculada
com infra
DESVIO DO
EIXO PARA
ESQUERDA
QRS 100ms
 2,5
quadradinhos
TEP  SOBRECARGA DE VENTRICULO DIREITO
DPOC  SOB
Amiloidose Cardíaca  Baixa atividade elétrica (baixa voltagem)
ECG 11
🚨 PARA DEFINIR SE HÁ SOBRECARGA ATRIAL, É NECESSÁRIO OLHAR
PARA AS DUAS DERIVAÇÕES DII E V1 E PREENCHER OS
CRITÉRIOS!!
 CORRELAÇÃO CLÍNICA
SOBRECARGA
ATRIAL
ESQUERDA
ESTENOSE
MITRAL
SOBRECARGA
ATRIAL DIREITA
ESTENOSE
TRICÚSPIDE
sopro diastólico
SOBRECARGA INSUFICIÊNCIA
TRICÚSPIDE
SOBRECARGA
ATRIAL E
VENTRICULAR
ESQUERDA
INSUFICIÊNCIA
MITRAL
sopro sistólico
Arritmias
⇒ FIBRILAÇÃO ATRIAL
RITMO IRREGULAR  QRS ESTREITO  SEM ONDA P
⇒ FLUTER ATRIAL
PRESENÇA DAS ONDAS F ONDAS EM SERROTE
⇒ TAQUICARDIA SUPRAVENTRICULAR
RITMO REGULAR  QRS ESTREITO  SEM ONDA P
ECG 12
⇒ TAQUICARDIA VENTRICULAR MONOFÓRMICA
QRS LARGO  SEM ONDA P  TODAS AS MORFOLOGIAS SÃO IGUAIS
⇒ TAQUICARDIA VENTRICULAR POLIMÓRFICA
QRS LARGO  SEM ONDA  MORFOLOGIAS DIFERENTES
Bloqueios de ramo
 ALTERAÇÃO DO VENTRÍCULO  OLHAR APENAS QRS
 BLOQUEIO  IMPEDE  DEMORA  MAIS LENTO  QRS MAIS LARGO
ECG 13
VD
V1 NORMAL  ONDA
POSITIVA LARGA 
DUPLAMENTE POSITIVO
(ORELHA DE COELHO
V6 NORMAL  ONDA
NEGATIVA
VE
V1  DUPLAMENTE
NEGATIVO  “BICO DE PATO
PARA BAIXOˮ
V6  DUPLAMENTE
POSITIVO  “BICO DE PATO
PARA CIMAˮ
QRS ALARGADO  S LA EMBAIXO
🔥 DICA DA LARA
apenas em V1
Quando vc vai
sinalizar no seu
carro que vai dobrar
a DIREITA vc botar
pra CIMA o guidão
Dobrar a ESQUERDA
vc botar para BAIXO
 BRE  DOR ANGINOSA  IAM
BLOQUEIOS DE ATRIOVENTRICULARES
TIPOS
BAV GRAU 1
ECG 14
TODA ONDA P VAI TER UM QRS  PR ALARGADO MAIOR QUE 5
QUADRADINHOS
BAV GRAU 2  MOBITZ I
NEM TODA ONDA P VAI TER UM QRS  PR VAI ALARGANDO
(AUMENTANDO A DISTANCIA
O RESIDENTE MOBITZ TIPO 1  QUE ATRASA ATRASA E FALTA
BAV GRAU 2  MOBITZ II
NEM TODA ONDA P VAI TER UM QRS  PR NÃO VAI ALARGANDO SÓ
FALTA DO NADA
MALIGNO
BAVT
ONDA P ESTÁEM LUGARES ALEATÓRIOS  RITMO REGULAR
Alterações Isquêmicas
ECG 15
PAREDE ANTERIOR  DESCEDENTE ANTERIOR
PAREDE LATERAL  ARTÉRIA CIRCUNFLEXA
PAREDE INFERIOR  ARTÉRIA CIRCUNFLEXA ou ARTÉRIA CORONÁRIA
DIREITA
 D2  na ESQUERDA  ARTÉRIA CIRCUNFLEXA
 D3   ARTÉRIA CORONÁRIA DIREITA
 PEGA O D2/3 MAIOR
