AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
A energia pode ser definida como a capacidade
de realizar trabalho ou como o resultado da
realização de um trabalho

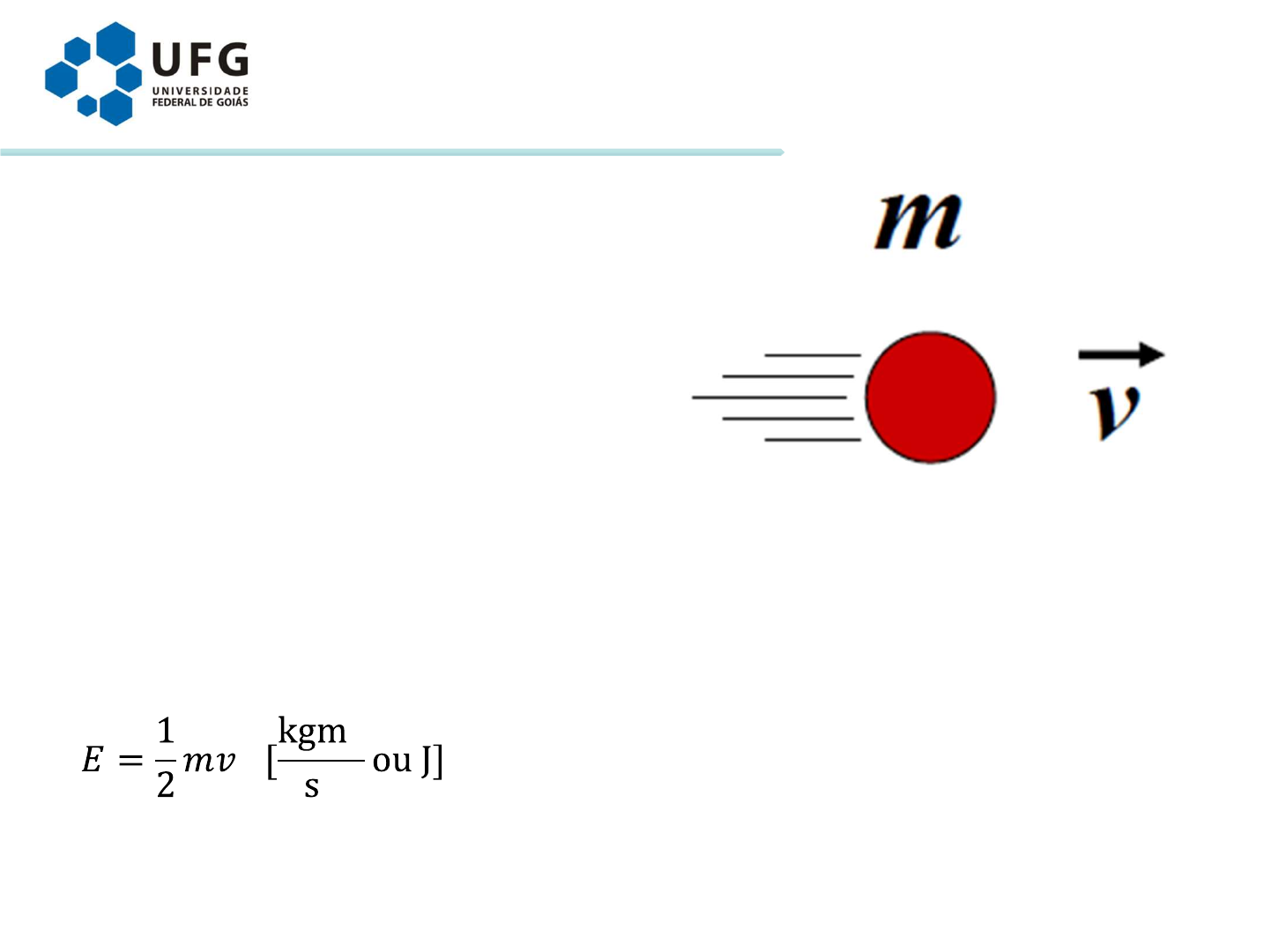

A energia que um corpo (ar) adquire ao entrar
em movimento chama-se energia cinética (E)
2
2
2

A energia cinética (E) depende de dois fatores da massa (m) em quilogramas (kg) e
da velocidade (v) em metros por segundos (m/s)
Sendo expressa pela equação
(E) em kg²/s² sendo igual a Joule (J)
AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
Agora vamos abordar o conceito de
potência sendo a energia cinética (E)
dividida pelo tempo (t) em segundos
em Joules por segundos (J/s) é igual
a Watts (W)
Se um aerogerador opera a uma
potência constante de 10 kW por 2 h
(E) em kg²/s² sendo igual a Joule (J)
Produzirá 20 kWh de energia que é
72 milhões de Joules (J)
1 watt equivale a 1 joule por
segundo.
2
2
2


2

AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
A massa (m) da qual a potência é
extraída é a massa contida no
volume de ar com densidade (ρ =
1,25 kg/mᶟ) que fluirá através do
rotor
Para um aerogerador de eixo
horizontal o volume de ar é
cilíndrico de comprimento (L) em
m e área (A) em m²
2

2

AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
Sendo a área depende do raio (r)
do rotor (A = πr²) ou (A = πD²/4)
E por fim sabe-se que
comprimento (L) dividido por
tempo (s) é a velocidade
2

3

AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
Vamos analisar a sensibilidade
entre a potência e o raio do rotor
da turbina
Se o raio diminuir ou aumentar
1% a potência diminui ou aumenta
2%
Se a velocidade diminuir ou
aumentar 1% a potência diminui
ou aumenta 3%
3

AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
A figura apresenta a relação cúbica entre a potência e a velocidade do vento
3

AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
Exercício
Para um aerogerador com 82 m de
diâmetro do rotor (D) instalado num local
com valor da densidade do vento (ρ = 1,25
kg/mᶟ)
Pede-se determinar a potência eólica
disponível no vento:
a) para 7 m/s
b) para 8 m/s.
AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
Exercício
Solução
a) Calculando a área do aerogerador
2
2
2
2
2
AERODINÂMICA DE AEROGERADORES
Energia e Potência dos Ventos
Exercício
Solução
Calculando a potência disponível
a) Para 7 m/s
b) Para 8 m/s
3

3

AERODINÂMICA DE AEROGERADORES
Limite de Betz
AERODINÂMICA DE AEROGERADORES
Limite de Betz
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Se o volume de controle que
acompanha o caminho percorrido
pelas linhas de fluxo do vento
que passam pelo rotor do
aerogerador fosse do tipo cilindro
com área uniforme.
Pela conservação da massa não
haveria alteração da velocidade e
não haveria alteração da área
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Pela conservação da energia e
do momento como a velocidade é
constante não haveria a diferença
de pressão (ΔP) entre os dois
lados do rotor e assim não
haveria a extração de energia
cinética do vento
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Se quisermos extrair toda a
energia cinética do vento ou seja
assumindo a velocidade v2 = 0
O rotor agiria como um disco
impenetrável cujo vento passaria
ao seu redor como não haveria
vento passando através do rotor
também não haveria a extração
de energia cinética do vento
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Diante dos dois casos extremos
expostos:
volume de controle como um
cilindro com área uniforme e
extrair toda a energia cinética do
vento (v2 = 0)
Surge o questionamento de qual
seria o limite máximo para
extração da energia do vento que
passa pelo rotor?
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Em 1919 Albert Betz publicou uma
teoria para turbinas eólicas
Com um valor limite de energia que
pode ser capturada de toda a
energia disponível na massa de ar
que passará pelo rotor.
Usando conceitos de conservação
de massa, energia e quantidade de
movimento
AERODINÂMICA DE AEROGERADORES
Limite de Betz
A partir de agora vamos abordar o limite
de Betz ou o coeficiente de potência (CT)
Tem-se que a potência disponível (Pdisp) na
massa de ar que passará pelo rotor do
aerogerador com densidade (ρ = 1,25
kg/mᶟ) área do rotor (Ar) velocidade antes
do rotor (v0)
Tem-se a máxima potência extraída (Pext)
velocidade no rotor (vr)
Segundo Betz a relação entre v0 e vr e
entre v0 e v2
𝑑𝑖𝑠𝑝
𝑟 0
3

𝑒𝑥𝑡 𝑟 𝑟
3
𝑟 𝑜
2 𝑜
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Assim o coeficiente de potência (CT)
𝑇
𝑒𝑥𝑡
𝑑𝑖𝑠𝑝

𝑇
𝑒𝑥𝑡
𝑑𝑖𝑠𝑝
𝑟 𝑟
3
𝑟 0
3
𝑇
𝑒𝑥𝑡
𝑑𝑖𝑠𝑝
𝑟 0
3
𝑟 0
3

𝑇
𝑑𝑖𝑠𝑝
𝑟 0
3

𝑒𝑥𝑡 𝑟 𝑟
3
𝑟 𝑜
2 𝑜
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Assim Betz afirmou que uma turbina eólica
ideal não pode converter mais do que
16/27 (ou 59%) da energia cinética contida
no vento e que
Esse máximo ocorre quando a velocidade
do vento no rotor (vr) é 2/3 da velocidade
antes do rotor (v0)
𝑑𝑖𝑠𝑝
𝑟 0
3

𝑒𝑥𝑡 𝑟 𝑟
3
𝑟 𝑜
2 𝑜
𝑇
𝑒𝑥𝑡
𝑑𝑖𝑠𝑝

𝑇
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Segue a curva para Pext / Pdisp e v2 / v0
AERODINÂMICA DE AEROGERADORES
Limite de Betz
Assim a potência eólica
utilizável é o produto
entre a potência eólica
disponível no vento e o
coeficiente de potência
(Cp = 0,59)
E pode ser obtida pela
equação
𝑢𝑡𝑖𝑙𝑖𝑧 á𝑣𝑒𝑙
3
