Cálculo de Tensão Máxima

Considere a placa apresentada na figura a seguir e o ábaco de K (fator de concentração de tensões).

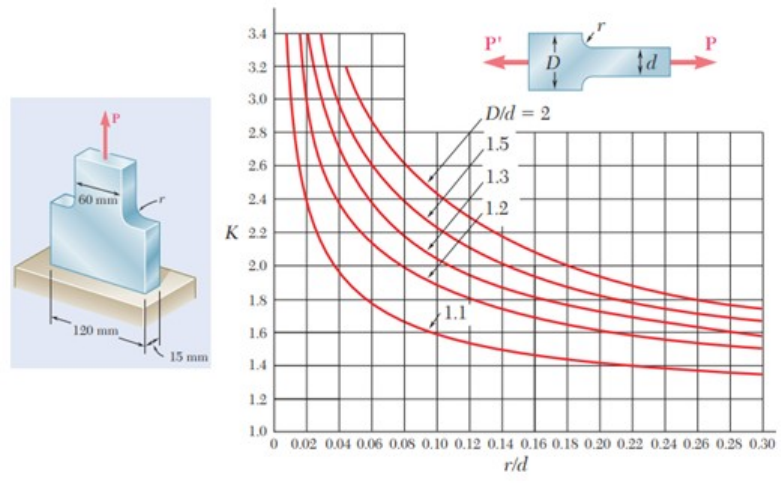

A imagem mostra uma placa com uma força P aplicada verticalmente no centro superior. A placa tem dimensões de 120 mm de comprimento, 60 mm de largura e 15 mm de espessura. Ao lado, há um gráfico do fator de concentração de tensões (K) em função da razão r/d, com várias curvas para diferentes razões D/d. O gráfico inclui uma ilustração de uma seção transversal da placa com as dimensões D e d, onde D é o diâmetro maior e d é o diâmetro menor.
Sabendo que a força P tem a magnitude de 38 kN, calcule a tensão máxima considerando que r=10 mm.
Opção A
Aproximadamente 32,8 MPa
Opção B
Aproximadamente 21,6 MPa
Opção C
Aproximadamente 87,3 MPa
Opção D
Aproximadamente 67,6 MPa
