EXPRESSÃO GRÁFICA – QUESTIONÁRIO 02
1-Os desenhos arquitetônicos são baseados nas Vistas Ortogonais, o que significa que são uma forma de representação bidimensionais de objetos que são tridimensionais.

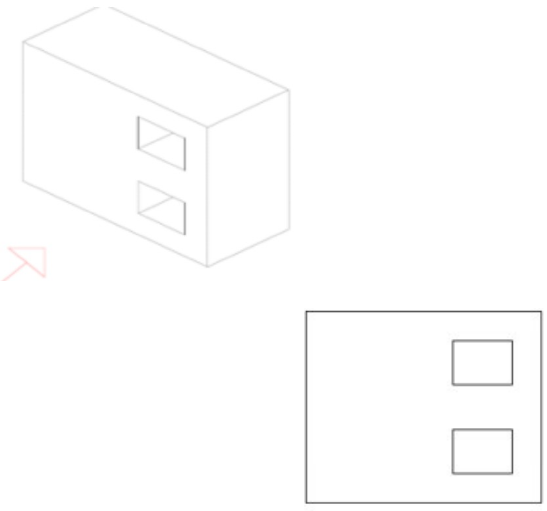

Com isso em mente, análise a figura abaixo:
R
2-Os Desenhos Técnicos Arquitetônicos devem seguir a NBR 6492 – Representação de Projetos de Arquitetura; esta Norma define vários parâmetros e várias regras relativas à representação e aos tipos de desenho.
De acordo com esta NBR os desenhos são divididos em Desenhos a mão livre e Desenhos com Instrumentos. No primeiro grupo0 temos:
Croquis
Os Cortes
As plantas
As Fachadas
As Elevações
3- As folhas de desenho utilizadas para a criação dos Desenhos Técnicos são todas da família “A”, e constam na NBR 10068 – Folha de Desenho – Leiaute e Dimensões; estes são os formatos que devem ser usados para a criação das pranchas.
O tamanho “A0”, do formato A tem quantos metros quadrados?
2,50 m²
0,50m²
1,50m²
2,00m²
1,00m²
4-Os desenhos técnicos são feitos em proporções, ou seja, eles podem ser feitos em tamanhos diferentes, ou seja, em escalas diversas. A escolha da escala, ou da proporção a ser utilizada, vai depender o tipo do projeto que vai ser representado.
Para a representação de projetos de produtos, normalmente vamos utilizar:
Escalas de Redução
Escalas de Representação
Escalas de Ampliação
Escala Real
Escalas de Produto
