UNIVERSIDADE FEDERAL DA BAHIA - DCE - ENGC30 – 2024.1
PROFESSOR: ANTONIO RIBEIRO

- 1/2 -
ALUNO: DATA: 07/05/2024

LISTA AVALIATIVA 01 – NOTA 01

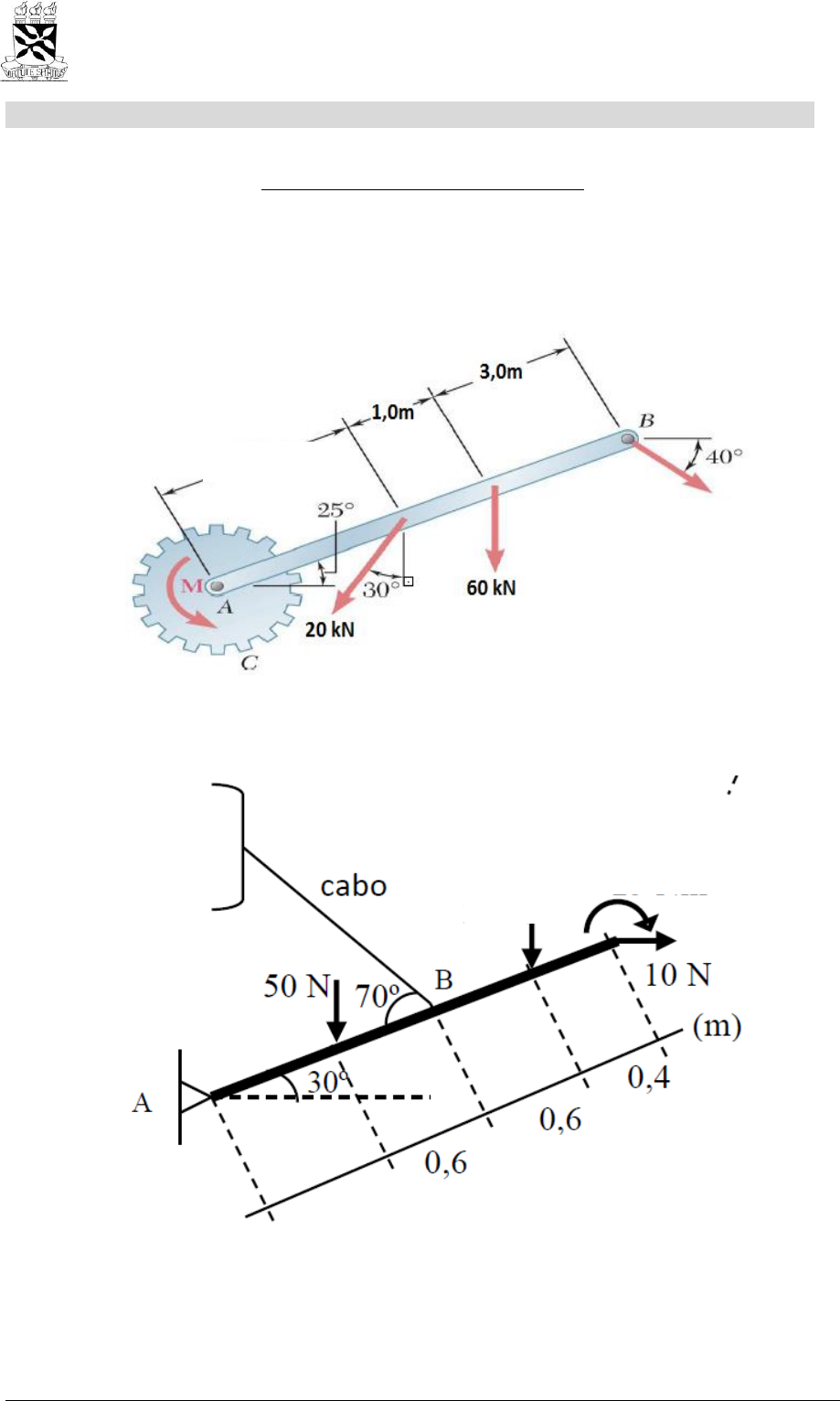

1) A engrenagem C está ligada rigidamente ao braço AB. Se as forças e o binário
mostrados na figura abaixo podem ser reduzidos a uma força única equivalente em A,
determine a força equivalente e a intensidade do binário. (2 pontos)
















2) determine as reações nos apoios da estrutura sustentada também por um cabo em B,
abaixo. (2 pontos)





XY,Z Nm
XY,Z N
XY,Z kN
X,YZ m
0,X
UNIVERSIDADE FEDERAL DA BAHIA - DCE - ENGC30 – 2024.1
PROFESSOR: ANTONIO RIBEIRO

- 2/2 -
3) Determine o máximo valor das forças F e P para manter o equilíbrio, sabendo que os
cabos suportam a tração máxima de XY,Z kN. (2 pontos)

4) O máximo valor admissível de cada uma das reações é XY,Z kN, na figura abaixo.
Sendo assim, determine, desprezando o peso da viga, o intervalo de valores da distância
d para o qual a viga está segura. (2 pontos)






5) Considere a treliça ilustrada abaixo, com cargas aplicadas nos nós e apoios nas
extremidades E e C, e determine as reações nos apoios. (2 pontos)


 Instruções:
*X, Y e Z são, respectivamente, os três últimos algarismos do número de matrícula da estudante. O
número deve ser apenas substituído e não multiplicado ou somado.
Ex1.: Número de matrícula 123456789, então X=7, Y=8, Z=9.
Ex2.: Questão afirma que F=X,YZ kN e X=7, Y=8, Z=9; então F=7,89 kN.
XY,Z kN
XY,Z kN
