Exercícios resolvidos - Dispositivos De Proteção - Sistemas de Proteção e Medição

Prévia do material em texto

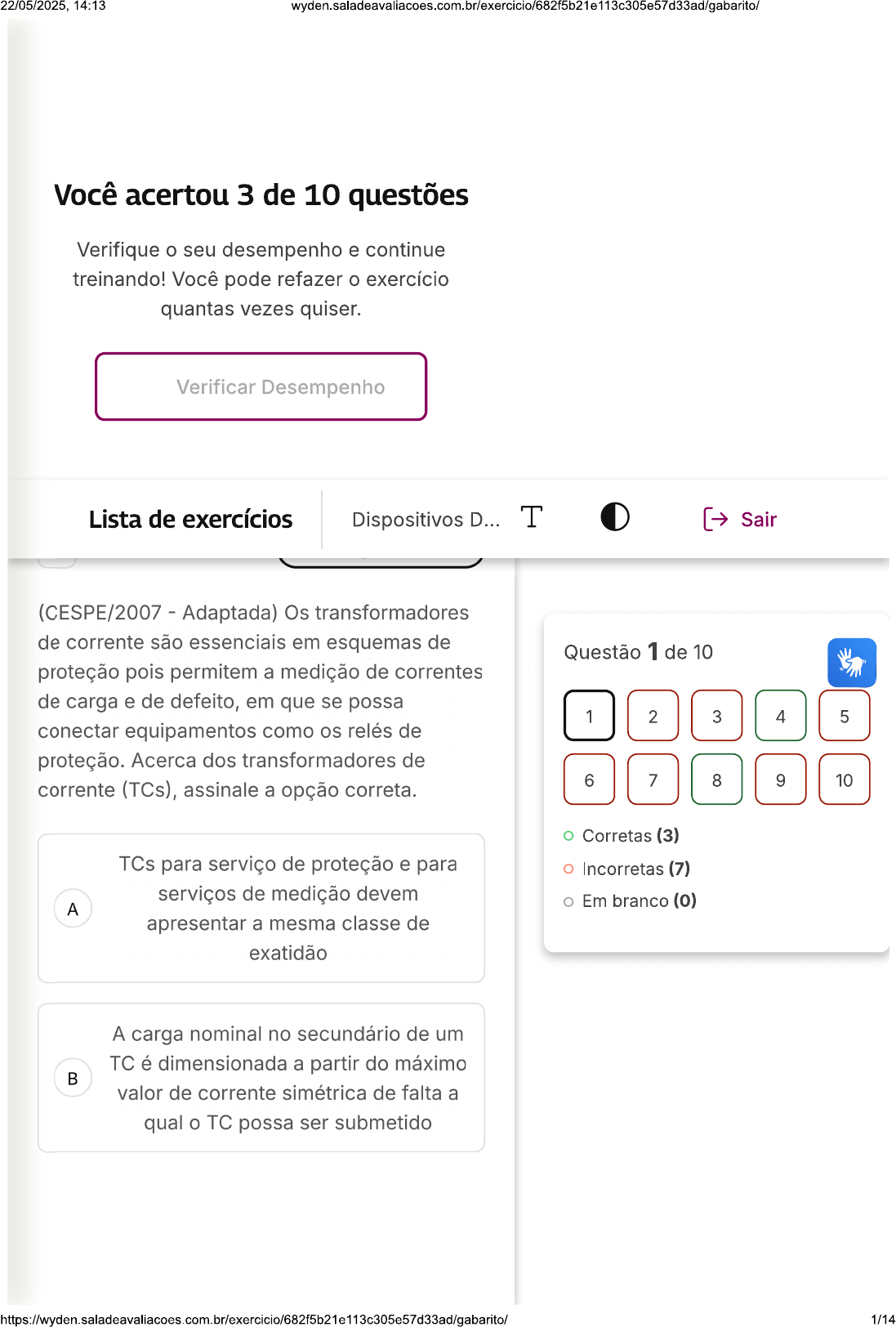

22/05/2025, 14:13 wyden.saladeavaliacoes.com.br/exercicio/682f5b21e113c305e57d33ad/gabarito/ Você acertou 3 de 10 questões Verifique seu desempenho e continue treinando! Você pode refazer exercício quantas vezes quiser. Verificar Desempenho Lista de exercícios Dispositivos D... T Sair (CESPE/2007 Adaptada) Os transformadores de corrente são essenciais em esquemas de Questão 1 de 10 proteção pois permitem a medição de correntes de carga e de defeito, em que se possa 1 2 3 4 5 conectar equipamentos como os relés de proteção. Acerca dos transformadores de corrente (TCs), assinale a opção correta. 6 7 8 9 10 Corretas (3) TCs para serviço de proteção e para Incorretas (7) serviços de medição devem A Em branco (0) apresentar a mesma classe de exatidão A carga nominal no secundário de um TC é dimensionada a partir do máximo valor de corrente simétrica de falta a qual o TC possa ser submetido 1/1422/05/2025, 14:13 wyden.saladeavaliacoes.com.br/exercicio/682f5b21e113c305e57d33ad/gabarito/ A corrente nominal secundária no TC de medição é sempre fixada em valor c muito pequeno, em geral, 10 mA, comparada à corrente secundária de um TC para serviço de proteção De acordo com a disposição do enrolamento primário e com a construção do núcleo ferromagnético, D TC do tipo barra é aquele em que primário é constituído por uma barra fixada por meio do núcleo ferromagnético Os TCs são dispositivos de medição E que devem ser instalados em paralelo com sistema que se deseja proteger Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os TCs do tipo barra possuem o enrolamento primário constituído por uma barra fixada através do núcleo do transformador, de modo que a própria barra faz papel de primário 2 Marcar para revisão (FGV/2013 Adaptada) Os relés podem ser classificados de acordo com a grandeza com a qual atuam ou quanto ao princípio de atuação. 2/1422/05/2025, 14:13 wyden.saladeavaliacoes.com.br/exercicio/682f5b21e113c305e57d33ad/gabarito/ O tipo de relé que analisa a relação entre a tensão e a corrente, de modo a determinar a impedância é relé: A de distância diferencial c diferencial de sobrecorrente D estático E de falta de fase X Resposta incorreta A alternativa correta é a letra A. Confira gabarito comentado! Gabarito Comentado Os relés que operam sob a característica de relação entre tensão e corrente são denominados relés de distância, podendo ser dos tipos impedância, admitância e reatância 3 Marcar para revisão Os transformadores de instrumento são dispositivos transformadores utilizados para permitir a leitura de grandezas do sistema elétrico por equipamentos como os relés, garantido isolação elétrica e segurança de 3/1422/05/2025, 14:13 operação. A respeito dos transformadores de instrumento é correto afirmar que: transformador de corrente (TC) A deve ser conectado em paralelo com circuito transformador de potencial (TP) deve ser conectado em série com circuito Transformadores de potencial para aplicações de calibração devem c possuir uma classe de exatidão de 0,1%. Os transformadores de potencial D podem ser classificados como resistivos e reativos A corrente nominal secundária de um E TC é definida pelo fabricante e pode assumir qualquer valor X Resposta incorreta Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado Os transformadores de potencial cuja aplicação seja calibração de instrumentos devem possuir um erro mínimo, uma vez que tal aplicação exige precisão nas medições. Dessa forma, a classe de exatidão indicada para transformadores de 4/1422/05/2025, 14:13 potencial para calibração deve ser a maior possível, ou seja, 0,1%. 4 Marcar para revisão (NCP-UFRJ/2012 Adaptada) Sabe-se que os Transformadores de Corrente (TCs) são equipamentos usados em sistemas elétricos de supervisão e controle, essencialmente em serviços de medição e de proteção. Sobre este tema, analise as afirmativas a seguir: I. É importante que os TCs de medição retratem com exatidão a corrente de serviço normal do circuito. II. Os TCs para proteção requerem uma característica linear até a tensão secundária que corresponde à máxima corrente de defeito que circula na carga conectada. III. Para os TCs de medição, em caso de curto circuito, não é necessário que a corrente seja transformada com precisão. IV. A ação da corrente de curto-circuito nos TCs de medição provocará a saturação do núcleo do transformador que proporcionará autoproteção dos instrumentos conectados ao seu secundário. V. Para os TCs de instrumentação e medição é necessária uma precisão elevada na faixa de 10% a 110% da corrente nominal, aproximadamente, quando conectados a carga nominal. As afirmativas verdadeiras são: 5/1422/05/2025, 14:13 wyden.saladeavaliacoes.com.br/exercicio/682f5b21e113c305e57d33ad/gabarito/ A Apenas e V Apenas I, III e IV c Apenas I, II, IV e V D I, II, III, E Apenas e Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os TCs são equipamentos utilizados para medição de correntes em sistemas elétricos. Entre suas características, pode- se afirmar que precisam ser precisos para medição, apresentarem características de linearidade na relação de corrente e campo magnético sem atingir a saturação. No entanto, em caso de defeitos como os curtos-circuitos, uma saturação deve ocorrer em razão das altas correntes, ativando a proteção dos instrumentos a ele conectados 5 Marcar para revisão 6/1422/05/2025, 14:13 (UNIOESTE/2022 Adaptada) Diante do sistema de distribuição de energia, os transformadores são responsáveis em elevar e abaixar tensões ou correntes elétricas, operando exclusivamente com corrente alternada, dentre os quais comumente vistos estão os transformadores de corrente elétrica, potencial, distribuição e força. Dentro deste contexto, assinale a alternativa CORRETA: Transformador de corrente e potencial pode ser utilizado como substituto ao A transformador de força, segundo a norma Transformador de corrente e potencial pode ser utilizado como substituto ao transformador de distribuição, segundo a norma Transformador de corrente tem como principal finalidade abaixar a c intensidade da corrente elétrica, para suprir aparelhos que apresentam baixa resistência elétrica Transformador de potencial pode abaixar ou aumentar potencial D elétrico e, portanto, para suprir aparelhos que apresentam alta resistência elétrica Transformador de corrente pode abaixar ou aumentar potencial elétrico e, portanto, é responsável por E detectar ou medir a corrente elétrica que circula em um cabo ou barra de alimentação 7/1422/05/2025, 14:13 wyden.saladeavaliacoes.com.br/exercicio/682f5b21e113c305e57d33ad/gabarito/ X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado Os transformadores de corrente são instrumentos que permitem a medição de correntes de carga e de curto-circuito por valores baixos, de modo que se possa conectar relés de proteção sem que se perca a isolação e segurança necessária no esquema de proteção 6 Marcar para revisão Os relés de proteção podem ser fabricados para diversas aplicações, em que se diferem pelas grandezas avaliadas. Um dos relés mais utilizados em esquemas de proteção é relé de sobrecorrente. Segundo a nomenclatura ANSI, os números dos relés de sobrecorrente temporizado e sobrecorrente instantâneo são, respectivamente: A 51 e 50 49 e 48 c 50 e 51 8/1422/05/2025, 14:13 wyden.saladeavaliacoes.com.br/exercicio/682f5b21e113c305e57d33ad/gabarito/ D 48 e 49 E 27 e 59 X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado De acordo com a padronização ANSI (American National Standards Institute) os números dos relés de proteção citados são: 50: Relé de sobrecorrente instantâneo; 51: Relé de sobrecorrente temporizado 7 Marcar para revisão Os relés de distância são amplamente utilizados na proteção de linhas de transmissão, uma vez que sua principal característica é se sensibilizar com a relação entre tensão e corrente, não apenas a corrente. Dentre os tipos de relés abaixo, marque V para verdadeiro e F para falso, para as opções que se configuram como relé de distância. Diferencial. De admitância. De reatância. De impedância. 9/1422/05/2025, 14:13 De impedância modificado. A sequência correta de cima para baixo é: A F-V-V-V-V. V-F-V-V-V. c V-V-F-V-V D V-V-V-F-V E V-V-V-V-F X Resposta incorreta A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Das alternativas sugeridas, relé diferencial funciona com base no princípio de diferença de correntes. Portanto, relé diferencial não é considerado um relé de distância 8 Marcar para revisão (Celesc/2011 Adaptada) Os transformadores de corrente (TC) e transformadores de potencial (TP) desempenham um papel fundamental na proteção de sistemas elétricos 10/1422/05/2025, 14:13 de alta tensão. Eles são dispositivos projetados para fornecer medições precisas e seguras das correntes e tensões presentes em um sistema elétrico. Analise as afirmativas abaixo sobre os transformadores TC e TP utilizados em proteção de sistemas elétricos de alta tensão. 1. TC de proteção, devido à exigência de suportar curtos-circuitos de valor elevado, é também adequado para atender aos equipamentos de medições de faturamento. 2. Os TCs e TPs devem reproduzir em seus secundários as correntes e tensões que sejam uma réplica das mesmas grandezas do primário. 3. A classe de exatidão do TC está relacionada com carregamento conectado no seu secundário. 4. Quando um TC está operando plenamente saturado, a corrente elétrica que sai em seu secundário está altamente contaminada por harmônicas e seu valor eficaz é muito baixo. 5. fator de sobrecorrente de um TC está relacionado com a máxima corrente que pode passar em seu primário para que grau de saturação do núcleo magnético ainda seja adequado para reproduzir corrente no secundário dentro de sua classe de exatidão especificada. Assinale a alternativa que indica todas as afirmativas corretas. A Apenas 2 e 4 Apenas 2 e 5 c Apenas 1, 3 e 4 11/1422/05/2025, 14:13 D Apenas 2, 3, 4 e 5 E 1,2,3,4e5 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado item 1 está incorreto pois os transformadores de corrente para proteção possuem classe de exatidão diferente dos transformadores para medições e faturamentos, portanto, um TC de proteção não é adequado para medição 9 Marcar para revisão (CESPE/2013-Adaptada) Considerequeum transformador de corrente(TC) e um transformador de potencial (TP) tenham relações de, respectivamente 500:5 A e 100.000 V, que a LT a ser protegida pelo relé tenha impedância igual a \(50 \Omega\) e que nesse esquema de proteção o relé de impedância seja regulado para proteger da linha. Nessa situação, o valor de impedância a ser ajustado no relé é de: 12/1422/05/2025, 14:13 A \(12 \Omega\) \(2 \Omega\) c \(4 \Omega\) D \(8 \Omega\) E \(6 \Omega\) X Resposta incorreta A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado ajuste do relé de tensão para percentual de linha protegido é dado por: $$ Z_{\text {ralé }}=0,8 \times Z_{L T} \times \frac T C} {R T P} $$ $$ Z_{\text {ralé }}=0,8 \times 50 \times \frac{500 / 5}{100000 / 100}=4 \Omega $$ 10 Marcar para revisão Os relés de proteção são capazes de se sensibilizar com grandezas elétricas e tomar decisões lógicas com base em requisitos pré- definidos para permitir a abertura ou bloqueio 13/1422/05/2025, 14:13 de disjuntores no sistema elétrico e isolar um defeito A respeito das características dos relés de proteção, é correto afirmar que: Os relés secundários não necessitam A da conexão de transformadores de instrumentos Os relés instantâneos atuam instantaneamente a partir de uma temporização pré-definida A segurança de um relé está c relacionada com sua capacidade de atuar corretamente quando solicitado A relação tempo X corrente de um relé D é necessária para ajuste instantâneo de um relé de proteção Os relés primários de ação direta têm E sua bobina percorrida pela corrente de carga do circuito X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Construtivamente os relés primários tem a característica de operar a partir das próprias grandezas do sistema, ou seja, são submetidos aos mesmos níveis de tensão e corrente da carga 14/14
