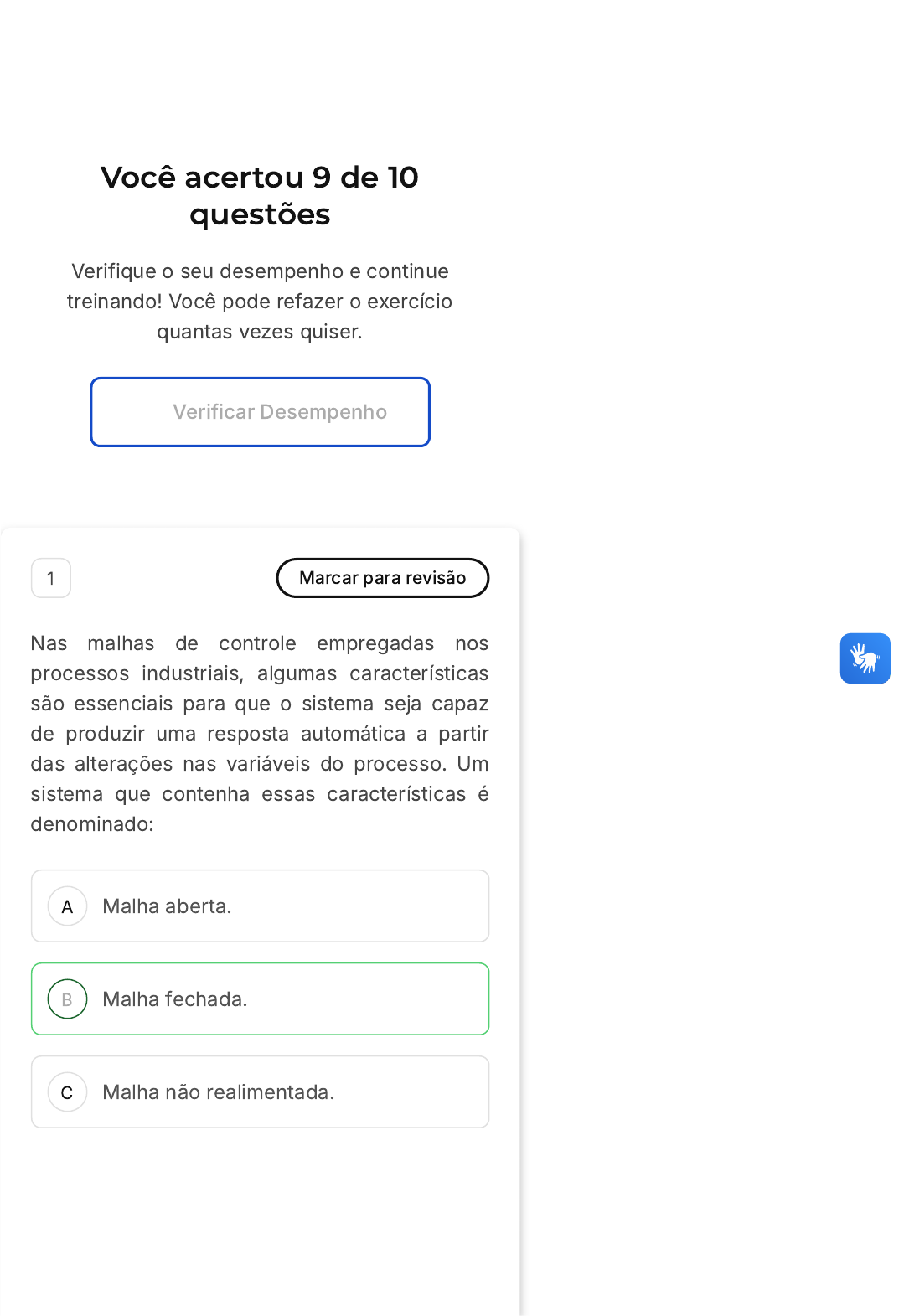

Você acertou 9 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Nas malhas de controle empregadas nos
processos industriais, algumas características
são essenciais para que o sistema seja capaz
de produzir uma resposta automática a partir
das alterações nas variáveis do processo. Um
sistema que contenha essas características é
denominado:
Malha aberta.
Malha fechada.
Malha não realimentada.
D
E
Malha sem feedback.
Malha sem controle.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Um sistema que é capaz de produzir uma
resposta automática a partir das alterações
nas variáveis do processo é denominado
malha fechada. Isso ocorre porque os
sistemas em malha fechada possuem uma
malha de realimentação. Esta malha de
realimentação é responsável por levar para
a entrada do controlador as informações
provenientes dos sensores que monitoram
o processo produtivo. Portanto, a
alternativa correta é a "B", que se refere à
malha fechada.
2 Marcar para revisão
Considerando as programações efetuadas em
linguagem Ladder e sua similaridade com a
lógica empregada em contatos elétricos.
Sabendo que essa linguagem é amplamente
utilizada em controladores industriais e
observando o trecho de programa da figura é
possível afirmar que:
A
B
C
D
E
O acionamento do contato i02
permitirá o acionamento da saída Q02.
O acionamento do contato i03
permitirá o acionamento da saída Q02.
O acionamento dos contatos i02 e i03
permitirá o acionamento da saída Q01.
O acionamento do contato I01
permitirá o acionamento da saída Q02,
desde que os contatos i02 e i03 não
sejam acionados.
O acionamento dos contatos i02 e I01
permitirá o acionamento da saída Q02.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A lógica desenvolvida no programa em
Ladder permitirá que as saídas Q01 e Q02
sejam acionadas com o acionamento da
entrada I01, desde que as entradas I02 e
I03 não tenham sido acionadas.
Questão 4 de 10
Corretas (9)
Incorretas (1)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Automatizaç… Sair
A
B
C
3 Marcar para revisão
Considerando a estrutura da programação de
uma lógica de programação em grafcet,
bastante implementada em controladores
lógicos programáveis, o trecho de programação
da Figura abaixo ilustra um sistema de controle
simples onde é possível afirmar que:
após a bomba ligada, ela retornará ao
início do ciclo até que seja desligada.
na etapa 3, com a bomba desligada,
caso o botão seja pressionado
novamente, ela retornará a etapa 2
para novamente ligar a bomba.
na etapa 2 a bomba permanece em
standby ou seja, aguardando um
comando, para poder ligar ou desligar.
D
E
na etapa 0 a bomba poderá ser
desligada ou ligada, dependendo do
botão que for pressionado, passando
para a etapa 1 ou saltando para a
etapa 2.
na etapa 2 a bomba permanece ligada
e, caso o botão seja pressionado
novamente, a lógica seguirá para a
etapa 3 e a bomba será desligada.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A lógica em Grafcet é sequencial, isto é, as
etapas seguem uma ordem de execução.
Sendo assim, após ser ligada na etapa 1 a
lógica seguirá para a etapa 2 (caso o botão
não seja pressionado) e permanecerá
aguardando a situação do botão que, se for
pressionado novamente, fará com que o
programa passe para a etapa 3 e desligue
a bomba.
4 Marcar para revisão
A lógica envolvendo diagramas em blocos
funcionais apresenta a facilidade de ser
programada por meio de ligações entre blocos
de funções. Observando o trecho de
programação abaixo, é possível afirmar que:
A
B
C
D
E
a saída Q01 será acionada caso a
entrada I02 seja acionada.
a saída Q01 será acionada caso a
entrada I03 seja acionada.
a saída Q01 será acionada caso a
entrada I02, se e somente se, a
entrada I01 não estiver acionada seja
acionada.
a saída Q01 será acionada caso a
entrada I01 seja acionada.
a saída Q01 será acionada caso a
entrada I03, se e somente se, a
entrada I01 não estiver acionada seja
acionada.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
D
E
O acionamento da saída Q01 poderá ser
realizado através do acionamento da
entrada I01 ou através das entradas I02 e
I03, caso sejam acionadas
simultaneamente. Isso é possível pois as 2
entradas estão conectadas em um bloco E
e, a saída do bloco E está conectado junto
com a entrada I01 em um bloco OU.
5 Marcar para revisão
Os controladores empregados nos processos
industriais apresentam características e
topologias diversas. Entre elas, pode-se
destacar os controladores que possuem seus
componentes essenciais em módulos distintos
e que são interligados por meio de um
barramento denominado:
Realimentados.
Compactos.
CPU.
RACK.
Modulares.
A
B
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os controladores que possuem seus
componentes essenciais em módulos
distintos e que são interligados por meio de
um barramento são denominados de
controladores modulares. O termo "rack" é
utilizado para se referir ao barramento que
interliga esses módulos. Esses
controladores são notáveis por sua
capacidade de expansão mais simples e
pela presença de módulos individuais,
permitindo uma maior flexibilidade e
adaptabilidade às necessidades
específicas de cada processo industrial.
6 Marcar para revisão
Ainda na programação de controladores e na
utilização de blocos funcionais, é possível
empregar nas lógicas dos controladores
contatos que são internos ao controlador e que,
apesar de se comportarem como contatos reais
(físicos), são apenas virtuais, denominados:
Contadores.
Comparadores.
C
D
E
Temporizadores.
Contatos auxiliares.
Contatos com retenção.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os contatos auxiliares são utilizados nas
lógicas dos controladores quando não há
necessidade de entradas físicas (reais).
Isso significa que, em vez de usar contatos
reais, os programadores têm a opção de
usar contatos virtuais, também conhecidos
como contatos auxiliares, no
desenvolvimento dos programas. Esses
contatos auxiliares se comportam como
contatos reais, mas são internos ao
controlador, o que permite uma maior
flexibilidade e eficiência na programação
dos controladores.
7 Marcar para revisão
Os drivers de acionamento são de grande
importância quando cargas com maior
consumo de corrente e/ou tensão (maior
consumo de potência) são acionadas por meio
de um controlador. Observando o diagrama da
Figura é possível afirmar que:
A
B
C
D
E
A tensão dos contatos do relé é
necessariamente a mesma da
alimentação do controlador.
A tensão de alimentação do
controlador não é a mesma das
bobinas do relé.
As tensões de alimentação do
controlador e do motor podem ser
completamente diferentes em
natureza ou amplitude.
As tensões de alimentação do motor e
da bobina do relé precisam ser as
mesmas.
As tensões de alimentação do motor e
do contato auxiliar não podem ser as
mesmas.
A
B
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As tensões de alimentação do controlador
e do motor são independentes e isoladas
fisicamente. Isso significa que podem
possuir naturezas diferentes (alternada ou
contínua), além de amplitudes e
frequências completamente distintas.
8 Marcar para revisão
O uso de contadores nos processos de
automatização de sistemas industriais possui
aplicações diversificadas. Sua implementaçãoa
partir da lógica com a linguagem Ladder é
simples, bastando especificar seu modo de
operação e parâmetros de acionamento.
Observando o trecho de programa abaixo, é
possível afirmar que:
o contador está operando no modo 0.
o contador está operando no modo 1.
C
D
E
o contador está operando no modo 3.
o contador está operando no modo 2.
o contador está operando no modo 4.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Nos blocos dos controladores é possível
observar as especificações do seu
funcionamento, como valor de contagem,
valor de referência, direção de contagem e
modo de operação do contador (marcado
pela seta vermelha). De acordo com a
Figura o contador está no modo 1.
9 Marcar para revisão
Diferentes linguagens de programação podem
ser empregadas na implementação da lógica de
controle nos CLPs. Entre elas, a linguagem que
utiliza como referência os elementos dos
A
B
C
D
E
circuitos elétricos, como contatos abertos e
fechados, é denominada:
Grafcet.
FBD.
Blocos de diagramas.
Ladder.
Diagramas elétricos.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A linguagem de programação conhecida
como Ladder é utilizada na implementação
da lógica de controle em Controladores
Lógicos Programáveis (CLPs). Esta
linguagem se destaca por utilizar como
referência os elementos presentes em
circuitos elétricos, como contatos abertos
e fechados. Isso significa que a Ladder
emprega uma abordagem que se
assemelha à dos diagramas elétricos,
facilitando a compreensão e a
implementação da lógica de controle.
Portanto, a alternativa correta é a "Ladder".
A
B
C
D
E
10 Marcar para revisão
Nos sistemas de controle de processos
industriais, diversos elementos são necessários
para a implementação adequada e segura do
processo. O elemento do sistema que recebe a
informação de um sensor ou o comando de um
operador e processa os dados para atuação é
o(a):
sensor.
atuador.
malha aberta.
controlador.
malha fechada.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O controlador é um componente crucial em
um sistema de controle de processos
industriais. Sua função é receber
informações de um operador ou de um
sensor, processar essas informações e, em
seguida, atuar sobre os elementos finais,
que são os atuadores. Isso resulta na
modificação das condições do processo
industrial. Portanto, a alternativa correta é a
"D", que se refere ao controlador. Este é o
elemento que recebe a informação de um
sensor ou o comando de um operador e
processa os dados para atuação no
sistema de controle de processos
industriais.
