Sistemas Dinâmicos
Lista 05

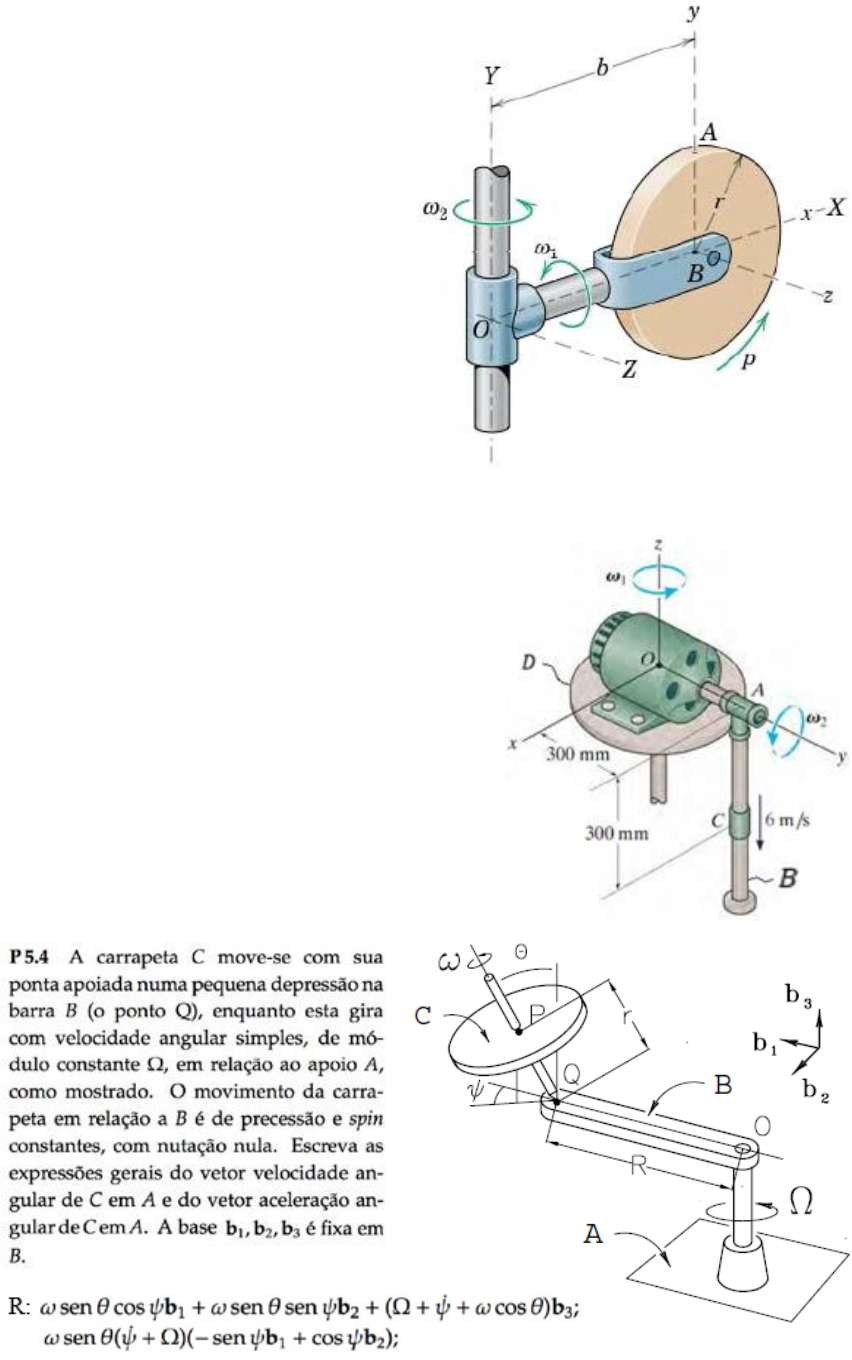

Q1. A luva 𝐿 gira com velocidade angular
𝜔2 em torno do referencial inercial 𝑅
(eixo 𝑌). O garfo 𝐺 gira em torno de 𝐿
com velocidade angular 𝜔1, enquanto o
disco 𝐷 gira em torno do garfo com
velocidade angular 𝑝. Todas constantes.
A base {𝑥, 𝑦, 𝑧} é móvel, e está fixa no
garfo, no ponto 𝐵. Calcule a aceleração
linear do ponto 𝐴 no instante da figura
(quadrante 𝑦) em relação ao inercial, na
base móvel. Despreze a espessura do
disco.
R: 𝒂𝑅
𝐴 = [−𝑏𝜔2
2 − 2𝑟𝜔1𝜔2] 𝒙

+[−𝑟𝑝2 − 𝜔1
2𝑟] 𝒚

+2𝑝𝑟𝜔2 𝒛


Q2. O motor da figura está fixo ao disco 𝐷, que gira
com velocidade angular constante 𝜔1 = 3 𝑟𝑎𝑑 𝑠⁄ .
Simultaneamente, o braço 𝐵 gira em relação a 𝐷
com velocidade angular constante 𝜔2 = 6 𝑟𝑎𝑑 𝑠⁄ .
O colar 𝐶, por sua vez, pode deslizar em relação ao
braço 𝐵 com velocidade 6 𝑚 𝑠⁄ e aceleração
3 𝑚 𝑠2⁄ . Determine a aceleração linear de 𝐶 em 𝑅
no instante da figura.

R: 𝒂𝑅
𝐶 = −72 𝒊 − 13,5 𝒋 + 7,8 𝒌 [𝑚 𝑠2⁄ ]


Q3.

Q4. Com relação à questão anterior, calcule a velocidade linear do ponto 𝑃 em relação a
𝐴, no instante em que 𝜓 = 𝜋 e �̇� > 0.

R: 𝒗𝐴
𝑃 = (𝑅Ω − 𝑟(�̇� + Ω) sin 𝜃) 𝒃𝟐


Q5. Calcule a aceleração linear do ponto 𝑃 em
relação ao referencial 𝐿. Expresse a resposta na
base {𝒃}.

R:

𝒂𝐴
𝑃 = (�̈� − �̇�2𝑟 − �̇�2𝑟 cos2 𝜃) 𝒃𝟏
 +(�̈�𝑟 + 2�̇��̇� + �̇�2𝑟 sin 𝜃 cos 𝜃) 𝒃𝟐
 +(�̈�𝑟 cos 𝜃 − 2�̇��̇�𝑟 sin 𝜃 + 2�̇��̇� cos 𝜃) 𝒃𝟑

Q6.

R: 10,00 𝑚 𝑠2⁄
