Você acertou 10 de 10 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão

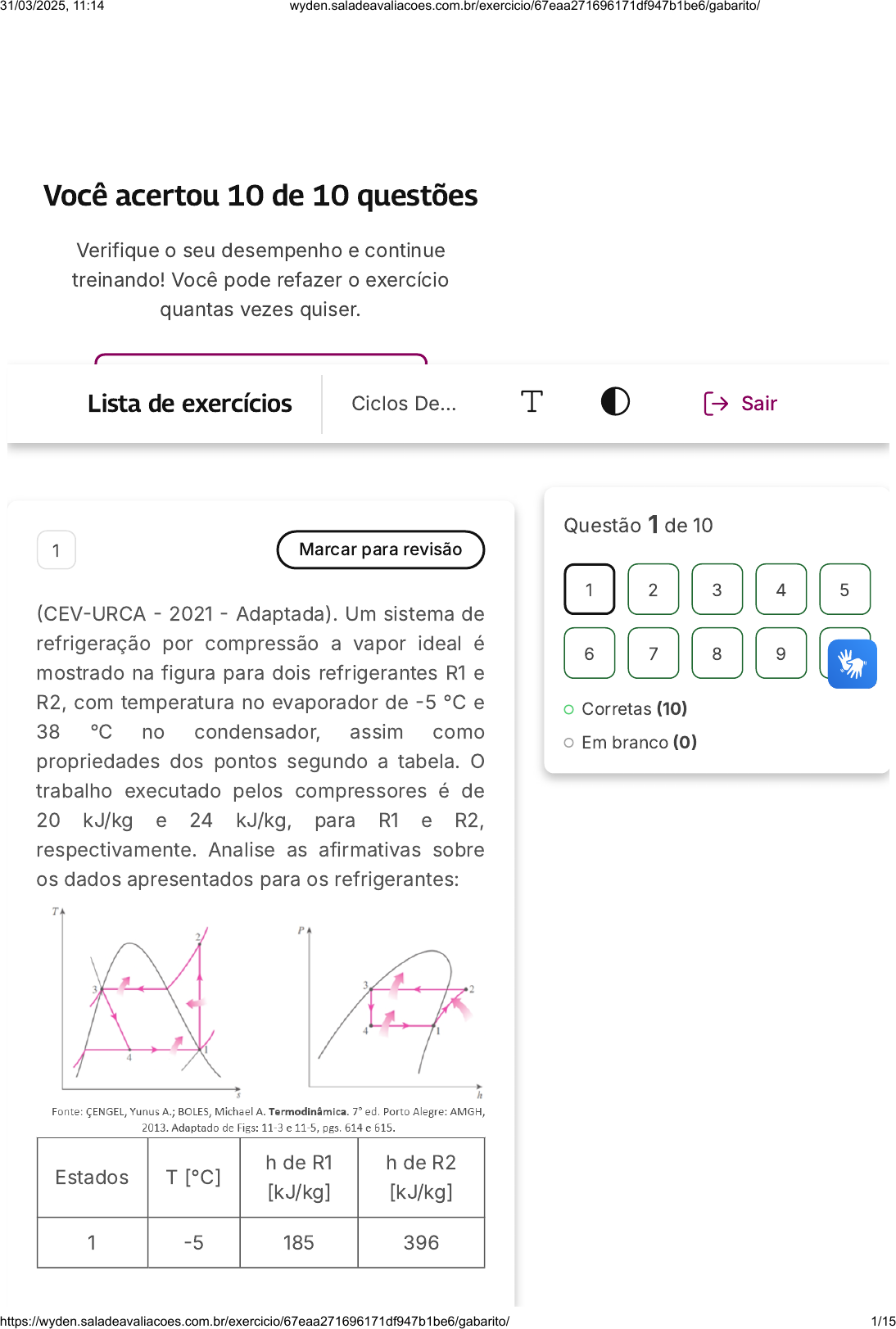

(CEV-URCA - 2021 - Adaptada). Um sistema de
refrigeração por compressão a vapor ideal é
mostrado na figura para dois refrigerantes R1 e
R2, com temperatura no evaporador de -5 °C e
38 °C no condensador, assim como
propriedades dos pontos segundo a tabela. O
trabalho executado pelos compressores é de
20 kJ/kg e 24 kJ/kg, para R1 e R2,
respectivamente. Analise as afirmativas sobre
os dados apresentados para os refrigerantes:
Estados T [°C]
h de R1
[kJ/kg]
h de R2
[kJ/kg]
1 -5 185 396
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Ciclos De… Sair
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 1/15
A
B
C
D
E
2 38 205 490
3 38 72 253
4 -5 72 253
I. O refrigerante R1 consome maior energia e
possui maior COP que R2;
II. O refrigerante R2 consome maior energia e
possui menor COP que R1;
III. O COP máximo para o sistema analisado é
maior que 6.
Está correto o que se afirma em:
Apenas II.
Apenas I.
Apenas I e III.
Apenas III.
Apenas II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 2/15
2 Marcar para revisão
(FEPESE - 2018 - Adaptada). O ciclo de
refrigeração pode ser usado para resfriar
placas de ar, líquidos ou ambientes. Analise as
afirmativas abaixo a respeito da influência de
alguns parâmetros na eficácia de um ciclo de
refrigeração:
I. Sendo mantida a temperatura de
condensação constante, o coeficiente de
eficácia diminui quando a temperatura de
vaporização diminui.
II. Sendo mantida a temperatura de
vaporização constante, o coeficiente de
eficácia diminui quando a temperatura
condensação de diminui.
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 3/15
A
B
C
D
E
III. O coeficiente de eficácia diminui quando
há sub-resfriamento do líquido.
IV. O coeficiente de eficácia diminui quando
há superaquecimento útil do vapor.
Está correto o que se afirma em:
Apenas I.
Apenas I e III.
Apenas II e III.
Apenas II, III e IV.
Apenas I, II, III e IV.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Analisando o COPR para o ciclo de
refrigeração de Carnot observamos que
uma menor temperatura do evaporador
para a mesma temperatura de
condensação elevaria a eficácia do ciclo.
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 4/15
A
B
C
D
E
3 Marcar para revisão
(NC-UFRP - 2015 - Adaptada). Uma máquina
frigorífica é um tipo de máquina térmica
geradora que transforma algum tipo de energia,
habitualmente mecânica, em energia térmica
para obter e manter em um recinto uma
temperatura menor que a temperatura exterior.
Em uma máquina frigorífica funcionando com
um ciclo de refrigeração por compressão de
vapor, o componente responsável por retirar
calor do meio a ser resfriado é denominado:
Evaporador.
Compressor.
Expansor termostático.
Condensador.
Centrífuga.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O evaporador é o componente de uma
máquina frigorífica que tem a função de
retirar o calor do ambiente que se deseja
resfriar. Ele recebe o fluido refrigerante que
vem da válvula de expansão e realiza a
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 5/15
evaporação deste fluido. Esse processo de
evaporação ocorre por meio da absorção
de calor do ambiente a ser refrigerado, o
que resulta na diminuição da temperatura
do mesmo. Portanto, a alternativa correta é
a "A", que indica o evaporador como o
componente responsável por essa função.
4 Marcar para revisão
(FADESP - 2018 - Adaptada). Na figura a seguir
o diagrama esquemático é utilizado para
representar os ciclos de refrigeração por
compressão de vapor ideal e real. A
identificação correta dos elementos númerados
é a que se afirma em:
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 6/15
A
B
C
D
E
1- subresfriamento, 2- processo
politrópico, 3- queda de pressão e 4-
superaquecimento.
1- processo politrópico, 2- queda de
pressão, 3- superaquecimento e 4-
subresfriamento.
1- superaquecimento, 2- queda de
pressão, 3- processo politrópico e 4-
subresfriamento.
1- subresfriamento, 2-
superaquecimento, 3- queda de
pressão e 4- processo politrópico.
1- queda de pressão, 2-
subresfriamento, 3- processo
politrópico e 4- superaquecimento.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A numeração apresentada é para um
processo real de refrigeração por
compressão de vapor com estes processos
ocorrendo. Ou seja, politrópico ao invés de
isoentrópico etc.
5 Marcar para revisão
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 7/15
A
B
C
D
E
(FGV - 2022 - Adaptada). Em um ciclo de
compressão de vapor ideal, quatro processos
são necessários: 1. compressão, 2.
condensação, 3. expansão e 4. vaporização.
Desta forma, observe as descrições abaixo:
I. passagem adiabática irreversível do
refrigerante pelo dispositivo medidor, com
vaporização de parte do refrigerante,
absorvendo calor do restante da massa
líquida.
II. entrada do refrigerante no evaporador, em
uma mistura líquido e vapor com baixa
pressão e temperatura, em cuja tubulação a
massa líquida vai absorvendo calor.
III. entrada do vapor frio a baixa pressão e
temperatura, para receber energia e sair a
alta temperatura e pressão.
IV. perda de calor pelo vapor para o meio
condensante, saindo na forma líquida
A sequência que relaciona a característica com
a sequência do ciclo apresentada acima é:
I - II - IV - III.
II - III - I - IV.
III - IV - I - II.
III - IV - II - I.
IV - III - II - I.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 8/15
gabarito comentado!
Gabarito Comentado
Em um ciclo de refrigeração a vapor ideal,
na compressão o vapor entra a baixa
temperatura e pressão no compressor
saindo do mesmo a alta pressão e
temperatura; na condensação, à a troca de
calor com o meio externo pelo
condensador saindo o fluido como líquido
saturado; na expansão, o fluido a alta
pressão passa pelo dispositivo de
expansão saindo a baixa pressão e como
uma mistura líquido vapor; na evaporação à
troca de calor entre o ambiente a ser
climatizado e o fluido refrigerante dentro
do evaporador.
6 Marcar para revisão
(IF-RS - 2015 - Adaptado). Há vários tipos de
fluidos refrigerantes: halogenados, amônia,
dióxido de enxofre, dióxido de carbono e
hidrocarbonetos não halogenados, a exemplo
do metano. No que tange aos fluidos
refrigerantes, analise as afirmativas abaixo:
I. O fluido refrigerante R-22é um CFC cujo
substituto mais utilizado é o R-410A.
II. As siglas ODP e GWP são utilizadas para
indicar o potencial de destruição da camada
de ozônio e de causar o efeito estufa,
respectivamente.
III. As misturas não azeotrópicas (série 400)
apresentam um ¿glide¿ de temperatura, ou
seja, variações relativamente pequenas de
temperatura durante a mudança de fase.
IV. Num ciclo de refrigeração, o R-717
apresenta elevadas temperaturas de
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 9/15
A
B
C
D
E
descarga, exigindo, em alguns casos, sistema
de refrigeração com duplo estágio de
compressão.
V. A ação dos CFCs sobre a camada de
ozônio estratosférico precipitou a assinatura
do Protocolo de Kyoto.
Está correto o que se afirma em:
Apenas I, II e III.
Apenas II, IV e V.
Apenas III, IV e V.
Apenas I, III e V.
Apenas II, III e IV.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O R - 22 é um HCFC e os CFCs afetam a
camada de ozônio não antecipou a
assinatura do Protocolo de Kyoto pois este
assunto foi tratado e assinado no Protocolo
de Montreal.
7 Marcar para revisão
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 10/15
A
B
C
D
E
(COVEST-COPSET - 2019 - Adaptada). Um
fluido refrigerante é um produto químico usado
em um ciclo térmico em sistemas de
refrigeração e climatização que reversivelmente
passa por uma mudança de fase de líquido a
gás. Os fluidos refrigerantes são dos tipos CFC,
HCFC, HFC e hidrocarbonetos. Acerca desse
tópico, está correto o que se afirma em:
CFC - é formado por cloro, fósforo e
chumbo, gases que são agressivos ao
meio ambiente.
HCFC - é formado por alto teor de
cloro, fósforo e chumbo e possui boas
propriedades termodinâmicas, mas
apresenta alto impacto ao meio
ambiente.
HFC - os átomos de cloro são
substituídos por hidrogênio e, assim,
não agridem a camada de ozônio.
o propano é um fluido refrigerante à
base de hidrocarbonetos que não
destrói a camada de ozônio, mas
contribui com o aquecimento global.
o butano é um fluido refrigerante à
base de hidrocarboneto, que destrói a
camada de ozônio e favorece o
aquecimento global.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 11/15
A
B
C
D
E
Gabarito Comentado
Os HFC foram desenvolvidos para serem
fluidos refrigerantes sem cloro e desta
forma, não agridem a camada de ozônio.
8 Marcar para revisão
(UECE-CEV - 2018 - Adaptada). Um
refrigerador mantém um ambiente a -23 °C
quando a temperatura externa é de 23 °C.
Sabendo que é retirado calor do ambiente
refrigerado a uma taxa de 10.000 kJ/h, e que a
quantidade de energia necessária para operar o
refrigerador é de 2.500 kJ/h, pode-se afirmar
corretamente que o coeficiente de performance
desse refrigerador é:
5.
3.
6.
4.
7.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 12/15
A
B
C
Gabarito Comentado
9 Marcar para revisão
(IFRS - 2016 - Adaptada). A figura a seguir
representa o diagrama P - h de um ciclo ideal
de refrigeração por compressão de vapor.
Considerando que o fluido refrigerante circula
pelo sistema a uma taxa de 0,13 kg.s , qual a
potência entregue pelo compressor ao ciclo?
-1
0,52 W.
308 kJ/s.
3,08 kW.
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 13/15
D
E
520 W.
32,7 kJ/s.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para a potência do compressor temos que:
W =m(h -h1)
Substituindo,
W =0,13(251,5-247,5)=0,52 kW=520 W
c 2
c
10 Marcar para revisão
(FCC - 2019 - Adaptada ). Refrigeração é todo
processo de resfriar determinado ambiente de
forma controlada, com o objetivo de processar
e conservar produtos. Considere os seguintes
componentes e funcionalidades de sistemas de
refrigeração.
I. os compressores de parafuso podem se
apresentar em duas categorias: gêmeos e
simples.
II. o ciclo de compressão nos compressores
alternativos/pistão é caracterizado em duas
fases: de sucção e de compressão.
III. nos compressores alternativos/pistão, a
compressão do gás é feita em uma câmara
de volume variável por pistão, operando com
as válvulas de sucção e de descarga,
organizadas de modo a bombear o
refrigerante.
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 14/15
A
B
C
D
E
IV. as válvulas de expansão de pressão
constante mantêm a pressão constante em
relação à sua saída e são acopladas na saída
do evaporador.
Está correto o que se afirma em:
Apenas III e IV.
Apenas I, II e III.
Apenas II, III e IV.
Apenas I e III.
Apenas I, II e IV.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os compressores parafuso apesar de em
refrigeração serem usados com duplo fuso,
também podem ser fornecidos com fuso
simples. A câmara que admite o fluido
refrigerante para dentro do compressor
tem volume variado pelo movimento do
pistão.
31/03/2025, 11:14 wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/
https://wyden.saladeavaliacoes.com.br/exercicio/67eaa271696171df947b1be6/gabarito/ 15/15
