Eletronica de Potencia - Prova N2

Prévia do material em texto

1/5

Prova N2

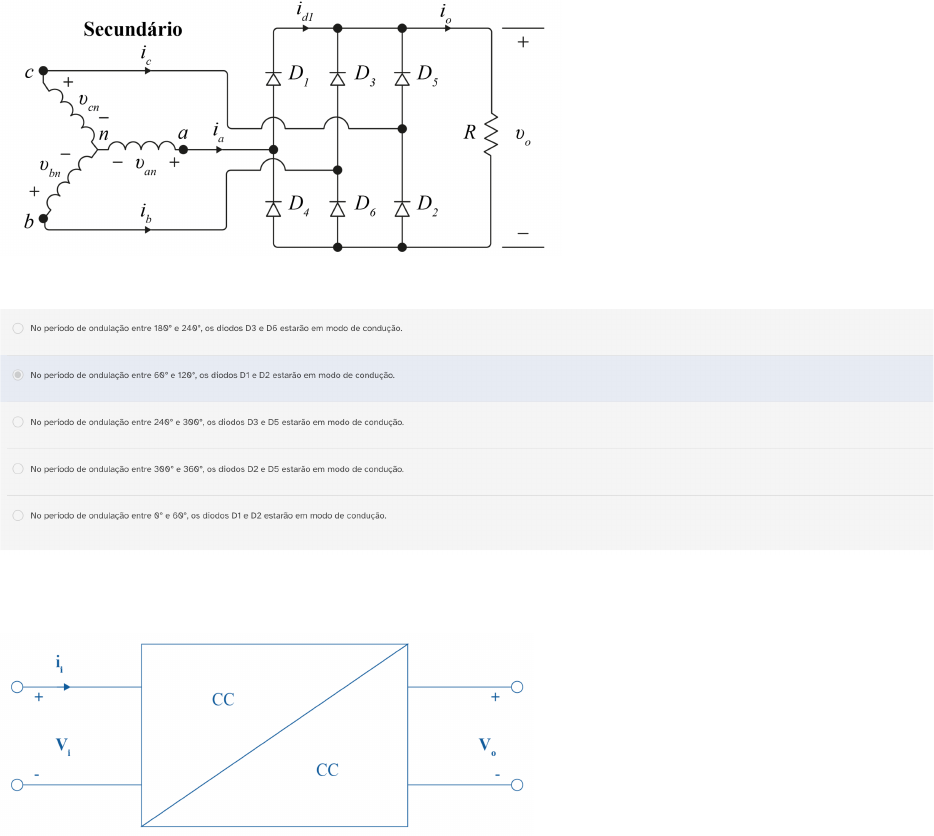

01 - Quando queremos aplicações de alta potência, é desejável o uso de retificadores trifásicos, pois eles propiciam uma
saída DC com um menor índice de ondulação, se comparados aos circuitos monofásicos. Isso minimiza o uso de filtros de
alta potência, já que o próprio circuito trabalha nessa faixa de alta potência.



Com relação aos circuitos retificadores trifásicos, assinale a alternativa correta:

02 - Os conversores de corrente contínua são conhecidos como circuitos “choppers”, que possuem como funcionamento a
conversão de corrente contínua de entrada em uma corrente contínua na saída (CC-CC), como pode ser visto no diagrama
de blocos abaixo:

Nesse sentido, analise as alternativas correspondentes aos conversores CC-CC:

I. Um conversor CC-CC, assim como os transformadores, pode ser utilizado para elevar e rebaixar os valores de tensão CC.
II. O chaveamento pode ser feito por chaves controladas, como os MOSFET’s e os IGBT’s.
III. Podemos considerar um conversor CC-CC como não isolado por apresentar um transformador entre a entrada e a saída
do circuito.
IV. Um conversor CC-CC isolado não apresenta isolação elétrica entre a sua entrada e a sua saída.

É correto o que se afirma em:







 2/5



03 - É comum o uso, na prática, de circuitos inversores com outros tipos de equipamentos e motores. Um exemplo disso é
o uso de compressores de ar junto com inversores de frequência e motores, já disponibilizados de fábrica em um sistema
único, capaz de promover vantagens, como manter a pressão estável e a possibilidade de vazão extra em situações de
demanda aumentada.

A respeito do uso do inversor no contexto apresentado, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s)
e F para a(s) Falsa(s).

I. ( ) O inversor usado pode, dessa forma, permitir maior economia, comparando-se com o sistema somente com o
compressor.
II. ( ) A partida do motor, associado ao compressor, torna-se mais eficiente com o uso do inversor.
III. ( ) O inversor, nesse contexto, permite garantir o suprimento de energia em casos de faltas de fase.
IV. ( ) As partes mecânicas do sistema, nesse caso, estarão mais propensas a um aumento de vida útil.

Assinale a alternativa que apresenta a sequência correta.


04 - Leia o excerto a seguir.

“A Bélgica está determinada a deixar de usar completamente as usinas nucleares nos próximos anos. ‘Construiremos uma
ilha no mar para conectar a segunda zona [marítima de energia eólica]; dessa forma, triplicaremos a produção de
eletricidade no mar do Norte’, disse a ministra aos jornalistas em Bruxelas”.

BÉLGICA criará ilha artificial para produzir energia eólica e deixar de usar usinas nucleares. Jornal do Brasil, 2021.
Disponível em: https://www.jb.com.br/ciencia-e-tecnologia/2021/10/1033480-belgica-criara-ilha-
artificial-para-produzir-energia-eolica-e-deixar-de-usar-usinas-nucleares.html. Acesso em: 31 out. 2021.

A respeito do excerto apresentado, como um exemplo do uso de fontes alternativas de energia e seus sistemas elétricos e
eletrônicos necessários, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A energia elétrica obtida de turbinas eólicas é produzida em corrente contínua.
II. ( ) Um sistema eólico contará com um retificador CA/CC.
III. ( ) No exemplo apresentado, tem-se um tipo de sistema não isolado.
IV. ( ) A ilha artificial, nesse caso, permite a obtenção de um sistema offshore.

https://www.jb.com.br/ciencia-e-tecnologia/2021/10/1033480-belgica-criara-ilha-artificial-para-produzir-energia-eolica-e-deixar-de-usar-usinas-nucleares.html
https://www.jb.com.br/ciencia-e-tecnologia/2021/10/1033480-belgica-criara-ilha-artificial-para-produzir-energia-eolica-e-deixar-de-usar-usinas-nucleares.html



 3/5

Assinale a alternativa que apresenta a sequência correta.


05 - A perda de potência atribuída às chaves se faz presente nos circuitos eletrônicos, seja por características físicas ou
pelo próprio material que constitui a chave real. Um transistor bipolar de junção tem duas perdas que se fazem presente:
a perda na condução e a por chaveamento.

Em se tratando de perdas de potência atribuídas à chave, assinale a alternativa correta.


06 - Os diodos utilizados no processo de retificação são dispositivos semicondutores que permitem a passagem de
corrente elétrica por um único sentido de operação. Durante o semiciclo positivo, a tensão no ânodo será positiva em
relação ao cátodo, fazendo com que o diodo apresente o estado ligado de operação.
Com relação ao sentido de operação do diodo em retificadores de meia-onda, leia e analise as afirmativas a seguir:
A tensão da fonte é uma onda senoidal com valor máximo ( ). Quando a corrente passa pelo cátodo do diodo, isso
faz com que a corrente flua até a resistência.
Durante o semiciclo negativo, a tensão no ânodo torna-se negativa em relação ao cátodo, e o diodo passa para o estado
desligado.
Não há fluxo de corrente sobre o resistor quando o diodo se encontra desligado.
O semiciclo referente a retificação não está conectado ao sentido de operação do diodo.
É correto o que se afirma em:








 4/5

07 - Um dado inversor trifásico pode estar conectado, então, a uma carga resistiva equilibrada, ou seja, conectada em
estrela. Considerando a resistência por fase 120 ohms e a tensão entregue pela fonte 120 V, é possível saber o valor da
potência de saída e a tensão RMS de fase, por exemplo.

No que tange ao exposto, assinale a alternativa que apresenta corretamente o valor dos parâmetros mencionados.


08 - Os circuitos retificadores monofásicos são de confecção um pouco mais simples, especialmente quando comparados
aos circuitos retificadores trifásicos. Eles possuem uma capacidade de potência limitada e geram uma ondulação
significativa na tensão de saída DC.
Com relação aos circuitos retificadores trifásicos, leia e analise as afirmativas a seguir. Depois, assinale V para Verdadeiro
e F para Falso.
( ) A tensão de saída será mais alta em relação à tensão de entrada.
( ) Os circuitos trifásicos possuem uma amplitude mais baixa.
( ) A frequência de ondulação será mais alta.
( ) Os circuitos trifásicos possuem uma eficiência mais baixa.
Agora, assinale a alternativa que apresenta a sequência correta:


09 - Há algumas combinações tradicionalmente utilizadas, dada a facilidade também de se obter sinais desse tipo por
meio de circuitos eletrônicos e de geração de sinais, como o uso de um sinal de referência senoidal e um sinal de controle
do tipo triangular para a obtenção de um sinal PWM.

Com base no exposto, analise as asserções a seguir e a relação proposta entre elas.

I. Nesse caso, para a geração do sinal PWM, o sinal de referência deve ter amplitude maior que a do sinal de controle.
Pois:
II. A frequência obtida para o sinal de saída é a mesma da frequência do sinal de referência.

A seguir, assinale a alternativa correta.









 5/5



10 - Um dado retificador de onda completa em ponte se encontra com uma alimentação de entrada por uma fonte de 150
V. O circuito possui um valor de resistência de 10 Ω, utilizando um ângulo de disparo de 30°. Assim, determine o valor da
corrente rms sobre a carga e, depois, assinale a alternativa que corresponde corretamente ao valor da tensão média sobre
a carga.
