i

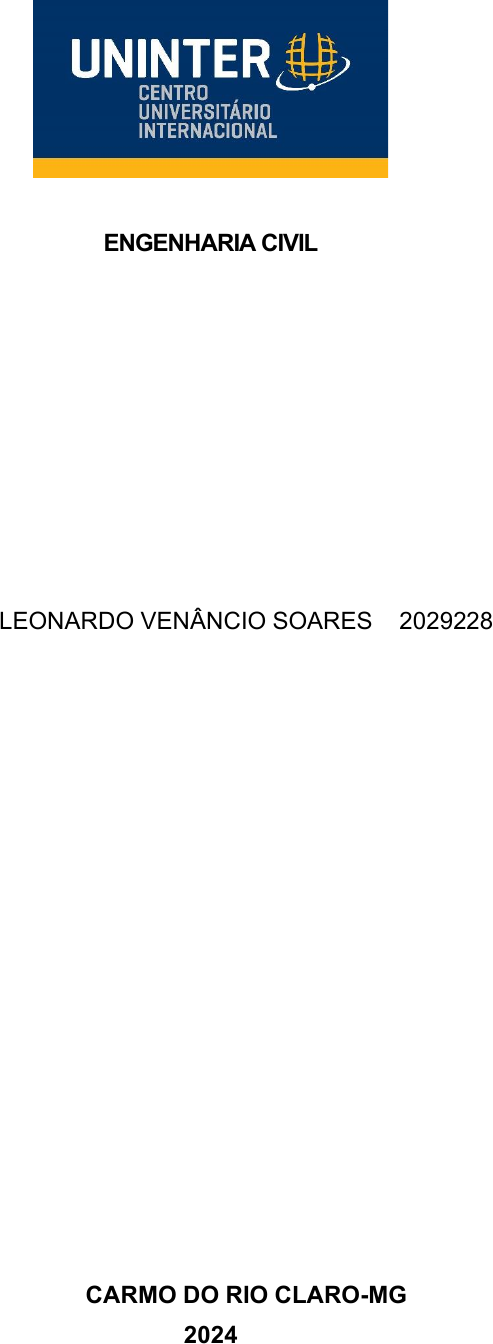

CENTRO UNIVERSITÁRIO INTERNACIONAL – UNINTER
ENGENHARIA CIVIL






LEONARDO VENÂNCIO SOARES – 2029228







TOPOGRAFIA E GEOPROCESSAMENTO



CARMO DO RIO CLARO-MG
2024
ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



LEONARDO VENÂNCIO SOARES






TOPOGRAFIA E GEOPROCESSAMENTO



DESAFIO ATIVIDADE PRÁTICA APRE-
SENTADO A UNIVERSIDADE INTERNA-
CIONAL PARA OBSTENÇÃO DO TÍTULO
TOPOGRAFIA E GEOPROCESSA-
MENTO

FRANSCISCO JABLINSKI CASTELHANO
/ PROFESSOR
CARINA PEDROZO / TUTORA






ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



CARMO DO RIO CLARO-MG

1. Levantamento de Curvas de Nível.
O objetivo dessa atividade é realizar o desenho das curvas de nível por quadricu-
lação, visando adquirir agilidade mental e visual do terreno da obra.

Ao final deste experimento, você deverá ser capaz de:
• Traçar as curvas de nível do térreo;
• Estimar o volume de escavação ou aterramento no terreno.

Resolução:

Foi realizado o reconhecimento do terreno e identificação do ponto de apoio para su-
porte e orientação das leituras para levantamento, definição de onde seria instalado o
equipamento para as medições, as medições conforme figuras abaixo geram os dados
destacados em Figura 02, que serão base para a solução da questão a e b do enun-
ciado.

Figura 01 - Terreno e posicionamento do equipamento para medições
ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO




Figura 02 – Resultado do levantamento dos pontos de níveis

Conforme instrução do experimento foi realizado análise das cotas identificando
o maior e o menor valor: 100,033 e 98,061, tendo as curvas de níveis determina-
das pelo método de equidistância, utilizando equidistância de 0,40m (40mm), por
ter feito uma quadricula de 30m x 25 m = 750 m². Determinado outro valor, um
deles pouco abaixo da cota maior e outro um pouco acima da cota menor
(100,000 e 98,010), sem ser outro valor de cota, com isso na base de cálculo de
curva usando o valor equidistância adotado, teremos 5 curvas:

ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



CURVA COTA
1 100,000 m
2 99,600 m
3 99,200 m
4 98,800 m
5 98,400 m
Figura 03 – As 05 cotas e Curvas de níveis


Figura 04 - Marcação das cotas
Após preencher a quadrícula com todas as cotas do levantamento da figura 02,
iniciou-se a análise dos vértices da área da curva iniciando pelo A2, subtraindo
a maior cota da menor cota do vértice, a curva 01 (100) inicia-se no segmento
A2-A3, então:
100,033 – 99,670 = 0,363 m ou 363 mm

ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



Calculando a distância gráfica do segmento A2-A3 = 5m, porém em escala 1:100,
a distância gráfica é de 50mm. Então:

363 mm / 50 mm = 7,26mm
Isso significa que cada mm deste segmento, no papel equivale a 7,26mm da
diferença entre cotas. Posteriormente, aplicamos o mesmo método do maior va-
lor da cota do vértice a valor da cuva que será representada assim:
100,033 – 10,00 = 0,033 m ou 33 mm
33 mm / 7,26 mm = 4,54 mm
O que traduzimos em: a curva 01 (100) passa a 4,54mm de distância da cota
100,033m. deve – se sempre iniciar a contagem a partir da maior cota, que neste
caso foi 100,033.
Demonstraremos via figura os resultados para cada curva determinando grafica-
mente.
CURVA VERTICE POSIÇÃO

CURVA VERTICE POSIÇÃO
CURVA 100 A2-A3 33,000 mm CURVA 98,80 C1-D1 46,810 mm
CURVA 100 A2-A1 4,200 mm CURVA 98,80 D1-D2 42,520 mm
CURVA 99,60 A1-B1 42,340 mm CURVA 98,80 D2-E2 28,160 mm
CURVA 99,60 A2-B2 48,320 mm CURVA 98,80 D3-E3 23,230 mm
CURVA 99,60 A3-B3 25,170 mm CURVA 98,80 D4-E4 31,010 mm
CURVA 99,60 A3-A4 29,710 mm CURVA 98,80 D5-E5 33,510 mm
CURVA 99,20 C1-D1 2,860 mm CURVA 98,80 D6-E6 43,500 mm
CURVA 99,20 C2-D2 13,850 mm CURVA 98,80 D7-E7 42,170 mm
CURVA 99,20 C2-C3 24,720 mm CURVA 98,40 D1-E1 39,810 mm
CURVA 99,20 B3-C3 43,780 mm CURVA 98,40 E1-E2 37,060 mm
CURVA 99,20 B4-C4 43,050 mm CURVA 98,40 E2-F2 27,700 mm
CURVA 99,20 B5-C5 43,410 mm CURVA 98,40 E3-F3 28,510 mm
CURVA 99,20 C5-C6 35,200 mm CURVA 98,40 E4-F4 37,790 mm
CURVA 99,20 C6-D6 16,590 mm CURVA 98,40 E5-F5 48,880 mm
CURVA 99,20 C7-D7 48,560 mm CURVA 98,40 F5-F6 22,200 mm

Figura 05 – Tabela de posicionamento das curvas
ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



Figura 06 - Representação gráfica das curvas de níveis
Utilizando a representação altimétrica em curva de nível alocação de valores
quantitativos das curvas mestras.
Usando a cota arbitraria 100,00 m como referência determinaremos os volumes
de aterro e corte se houver. Utilizando a figura 06, distribuiremos as cotas em
pesos, nos permitindo calcular o volume.
ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



Figura 07 - Divisão dos quadrantes em pesos
Peso 01 destacado em vermelho, peso 02 destacado em amarelo e peso 04
destacado em verde, o peso determinar em quantos quadrantes a cota atua.
Com isso se monta a seguinte tabela, demonstrada em figura abaixo:

Peso 1 Peso 2
Peso 4

100,000 100,033 98.511 99.585 98.978
98,061 99.670 98.393 99.290 98.691
98,488 99.551 98.306 98.965 99.391
99,573 99.448 98.247 98.672 99.171
 99.384 98.181 99.531 98.989
 99.351 98.305 99.153 98.707
 99.606
99.188
98.728
98.771
99.226
99.528
98.971
98.603
99.485
99.154
99.322
99.269
99.061
98.761




ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO




 Peso 1 Peso 2 Peso 4
Soma (A) 396,122 1.782,427 1.981,749
Peso 1,000 2,000 4,000
Soma Peso (B) 4,000 36,000 80,000
Soma x Peso (A x B) = C

396,122 3.564,854 7.926,996
Cota Plana (C / B) = E 99,066

Cota Arbitrária (F) 100,000
Dif (F - E) = G 0,934
Área do terreno (H) 750,000
m2
25 x 30

Volume (G x H) 700,5 m3 Aterro

Figura 08 – Tabela demonstrativa de cálculo de volume

2. Método de Levantamento GNS
Esta prática irá abordar o posicionamento absoluto por ponto (PPP) no
modo está- tico, utilizando um receptor geodésico de dupla frequência instalado
no ponto de interesse, realizado a partir de conjunto de observações de sinais de
satélites. Além disso, você deverá alcançar conhecimento teórico e prático sobre
o método de levantamento GNSS, utilizando a técnica de obtenção de dados de
posicionamento absoluto por ponto preciso (PPP) e sua aplicabilidade.
Ao final deste experimento, você deverá ser capaz de:
a. Realizar o rastreio orbital de um ponto GNSS em PP;
b. Corrigir o posicionamento utilizando os serviços PPP do IBGE;
c. Obter coordenadas precisas e conhecer diferentes precisões da
posição ao longo do tempo de processamento das órbitas.
Resolução:
Iniciando o experimento no laboratório virtual conhecendo as ferramentas a serem
utilizadas tais como:
❖ Trena;
❖ Receptor GNSS;
❖ Cabo USB;
❖ Computador.
ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO




Iniciamos o experimento fazendo a medição da altura do receptor GNSS, neste caso
utilizando uma trena disponível, conforme imagem capturada, de acordo com a medi-
ção o receptor GNSS mede 1,71 metros.

.Figura 09 - Medição do receptor GNSS

Ao retornar a trena para a mesa, liguei o receptor GNSS e coleta de dados por 8
horas, após coleta desliguei o equipamento, levei o recepctor ao escritório e co-
nectei ao computador para baixar os dados para análise. Ao visualizar o ar-
quivo.tps, selecionei e extrair para Rinex, onde o mesmo demonstra3 arquivos,
seguindo orientação compactei os arquivos em formato zip nomeada como
eco_24Bo.zip, após isso os dados foram processados pelo IBGE e o relatório
obtido; podemos ver em figura 10, sumário do processamento dos marcos: ALX1
e Coordenadas SIRGAS.
ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



Figura 10 – Experimento método de levantamento GNSS

Qual o objetivo de realizar o pós-processamento de dados por PPP? Indique se
o objetivo foi alcançado no experimento.
Resposta: Ao demonstrar o uso e coletas de tais dados o objetivo é georreferen-
ciar as coordenadas coletadas em campo através de processamento preciso e
confiável.

Foram observadas diferenças entre coordenadas na data de referência do sis-
tema (Em 2004.04) e na data do levantamento?
Resposta: Sim, conforme imagem abaixo, ouve uma pequena variação nas coor-
denadas.

Figura 11 – Experimento

3. Instalação do Teodolito eletrônico
Este experimento trata dos procedimentos para instalação do teodolito
eletrônico. O teodolito eletrônico é um equipamento topográfico capaz de realizar
medidas angulares e de distância. Iremos demonstrar como montar o teodolito de
ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



forma correta garantindo que as medidas sejam precisas e de qualidade. Como
parte das atividades você terá de reconhecer o terreno onde será realizado o
levantamento, selecionar o local de instalação e instalar o teodolito.
Ao final deste experimento, você deverá ser capaz de:
a. Compreender como os dados foram coletados, o que ele signi-
fica e onde esses dados se aplicam;
b. Selecionar o local de instalação de teodolito;
c. Identificar situações de engenharia que demandem serviços to-
pográficos executados por meio do teodolito;
d. Instalar o teodolito eletrônico e seus adereços corretamente;
e. Coletar dados topográficos de forma correta e com erros minimiza-
dos
Resolução:
Iniciando o experimento conhecendo as ferramentas a serem utilizadas tais como:
❖ Estojo de teodolito;
❖ Mira topográfica;
❖ Nível cantoneira;
❖ Sapata topográfica e
❖ Tripé.

Conforme passo a passo do experimento o equipamento foi instalado e testado,
tendo demonstrado os seguintes dados, conforme a imagem abaixo:

ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO




ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO



ATIVIDADE PRÁTICA
EAD UNINTER
DISCIPLINA DE TOPOGRAFIA E GEOPROCESSAMENTO





	Figura 08 – Tabela demonstrativa de cálculo de volume
