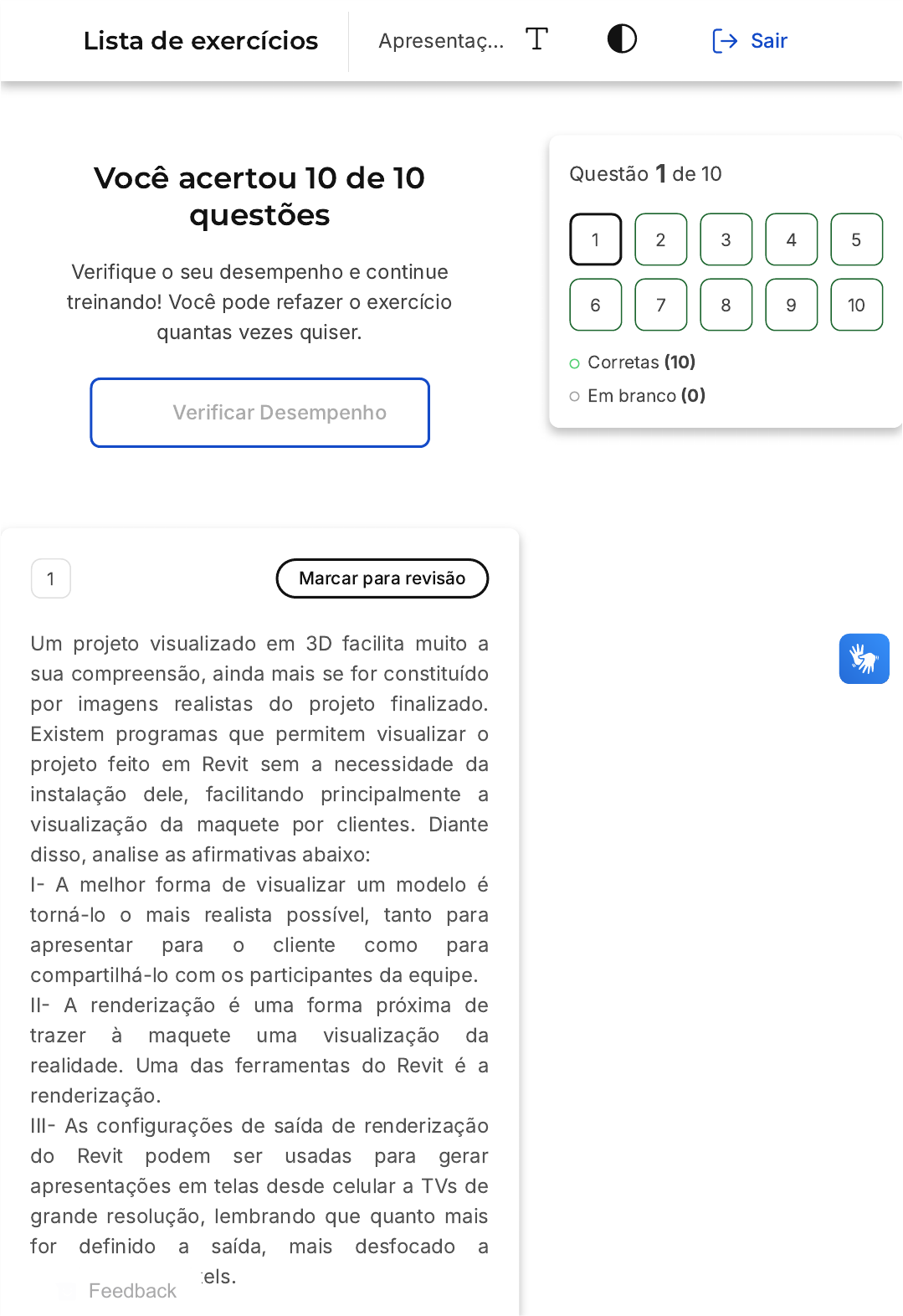

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão
Um projeto visualizado em 3D facilita muito a
sua compreensão, ainda mais se for constituído
por imagens realistas do projeto finalizado.
Existem programas que permitem visualizar o
projeto feito em Revit sem a necessidade da
instalação dele, facilitando principalmente a
visualização da maquete por clientes. Diante
disso, analise as afirmativas abaixo:
I- A melhor forma de visualizar um modelo é
torná-lo o mais realista possível, tanto para
apresentar para o cliente como para
compartilhá-lo com os participantes da equipe.
II- A renderização é uma forma próxima de
trazer à maquete uma visualização da
realidade. Uma das ferramentas do Revit é a
renderização.
III- As configurações de saída de renderização
do Revit podem ser usadas para gerar
apresentações em telas desde celular a TVs de
grande resolução, lembrando que quanto mais
for definido a saída, mais desfocado a
densidade dos pixels.
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Apresentaç… Sair
Feedback
A
B
C
D
E
IV- O Revit permite um render de visual Realista,
que pode exibir materiais e texturas realistas
em tempo real, podendo exportar uma vista 3D
e usar outro software ou aplicativo para
renderizar e dar mais acabamento à imagem.
V- Para renderizar no Revit é necessário já estar
com uma vista criada. Uma vez selecionada a
vista, na barra de ferramentas, pode-se acessar
a Guia Vista e na seção Apresentação, tem o
ícone do comando Renderizar.
Assinale agora, a opção que apresenta todas as
afirmativas corretas:
I, II, III e V.
I, II, IV e V.
I, III, IV e V.
I, IV e V.
II, III e V.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra C, que inclui
as afirmativas I, III, IV e V. A afirmativa I
está correta, pois a visualização realista de
um modelo é essencial para a
compreensão do projeto tanto pelo cliente
quanto pela equipe. A afirmativa III também
está correta, pois as configurações de
A
B
saída de renderização do Revit permitem a
geração de apresentações em diversas
resoluções, embora a densidade dos pixels
possa ficar desfocada se a saída for muito
definida. A afirmativa IV está correta, pois o
Revit permite um render de visual realista,
com a possibilidade de exportar uma vista
3D para outro software ou aplicativo para
renderização e acabamento. Por fim, a
afirmativa V está correta, pois para
renderizar no Revit é necessário já ter uma
vista criada, que pode ser acessada
através da Guia Vista na barra de
ferramentas. A afirmativa II foi excluída da
resposta correta, pois embora a
renderização seja uma ferramenta do Revit,
ela não é a única forma de trazer uma
visualização realista para a maquete.
2 Marcar para revisão
O BIM auxilia os engenheiros civis e arquitetos
em projetos e construção de edificações, com
grande detalhamento em 3D. Considerando o
LOIN, contido no BIM, marque a alternativa
correta.
É o aspecto externo de um modelo,
aquele visível que expressa o nível de
detalhe de sua configuração
geométrica.
É a parte invisível e não geométrica de
um modelo BIM que expressa as
informações e dados técnicos de um
modelo.
C
D
E
Corresponde à etapa de modelagem
onde os elementos são criados como
conjuntos construídos para
manutenção e operações.
É uma classificação sugerida pelo
Instituto Americano de Arquitetura
para organizar as etapas de
desenvolvimento de um
empreendimento em BIM.
Permite a criação de um modelo 3D
das instalações com as informações
físicas, técnicas e funcionais
referentes.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O LOIN, corretamente identificado na
alternativa B, é a parte invisível e não
geométrica de um modelo BIM, que
expressa as informações e dados técnicos
de um modelo. Este conceito surge da
compreensão de que o grau de detalhe de
um modelo não é um parâmetro absoluto,
mas algo a ser avaliado com base em
várias condições. Portanto, o LOIN é
fundamental para a eficácia do BIM, pois
permite a integração de dados técnicos
essenciais que não são imediatamente
visíveis na representação geométrica do
modelo.
A
B
C
3 Marcar para revisão
 O LOD é uma classificação sugerida pela AIA
para organizar as etapas do desenvolvimento
de um empreendimento em BIM. Nesse sentido,
marque a alternativa correta:
LOD 100 - Estágio de Projeto
Conceitual: representa as informações
em nível elementar. Parâmetros como
área, volume, altura, localização e
orientação.
LOD 200 - Estágio de Projeto
Detalhado: é um modelo geral onde os
elementos são modelados com
quantidades precisas, forma, tamanho,
localização e alinhamento.
LOD 250 - Sequência do Estágio de
Projeto Esquemático onde as
Informações não geométricas também
podem ser incorporadas ao modelo
nesta fase.
D
E
LOD 300 - Estágio de Projeto
Conceitual: estágio de criação de
modelos precisos e detalhamentos
onde os elementos são delineados
com informações específicas sobre
montagem, escala, tamanho,
localização e orientação. A este nível,
dados não geométricos podem ser
atribuídos aos elementos do modelo.
LOD 350 - Etapa da Execução de
Projeto: Neste nível, os detalhes e
elementos do modelo representam a
interface dos componentes de
construção com vários sistemas com
gráficos e memórias textuais.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a "A". O LOD 100
corresponde ao Estágio de Projeto
Conceitual, onde as informações são
representadas em um nível elementar,
incluindo parâmetros como área, volume,
altura, localização e orientação. As outras
alternativas apresentam descrições
incorretas ou inexistentes para os
respectivos LODs. Por exemplo, o LOD 200
é o Estágio de Projeto Esquemático, e não
o Estágio de Projeto Detalhado como
mencionado na alternativa "B". O LOD 250
não é uma classificação reconhecida. O
LOD 300 é a fase de Projeto Detalhado, e
não o Estágio de Projeto Conceitual como
mencionado na alternativa "D". Por fim, o
LOD 350 é a etapa da Documentação do
A
B
C
D
E
Projeto, e não a Etapa da Execução de
Projeto como mencionado na alternativa
"E".
4 Marcar para revisão
O Revit utiliza a extensão .RVT para armazenar
seus arquivos, abrangendo todos os elementos
e informações de construção neste formato.
I. O formato IFC é um formato de arquivo neutro
que possibilita a troca de informações entre
diferentes sistemas CAD e BIM.
II. O formato .RFA são os arquivos das famílias
do Revit, armazenando dados, geometria e
informações do modelo de famílias.
III. Os arquivos em DWG do AutoCad só podem
ser inseridos como imagem, pois o AutoCad só
gera dados vetoriais dos seus desenhos e o
Revit só trabalha com elementos
parametrizados.
Estão corretas apenas as afirmativas:
I e II, apenas.
I e III, apenas.
II e III, apenas.
I, II e III.
I, apenas.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A afirmativa III está incorreta. O formato
DWG do AutoCad pode ser importado para
o Revit e será uma base de dados vetoriais
para o Revit, não sendo inserido apenas
como imagem. Portanto, as afirmativas I e II
são as únicas corretas. A afirmativa I está
correta porque o formato IFC é de fato um
formato de arquivo neutro que permite a
troca de informações entre diferentes
sistemas CAD e BIM. A afirmativa II
também está correta, pois o formato .RFA
realmente armazena os arquivos das
famílias do Revit, incluindo dados,
geometria e informações do modelo de
famílias.
5 Marcar para revisão
Os modelos, também chamadosde Templates,
são arquivos pré-configurados do Revit. Nesse
sentido, avalie as afirmativas abaixo:
I. É importante um escritório criar os seus
Templates de forma que todos os arquivos
gerados saiam com o mesmo padrão do
escritório.
II. Os Templates podem ser exportados para
outros escritórios, de forma que os projetos de
outras disciplinas, feitas por outros escritórios,
saiam no mesmo padrão gerado pelo Template.
III. Uma vez criado um Template ele não pode
mais ser editado, de forma que qualquer
alteração em um Template implicaria em perder
seu padrão em outros projetos.
A
B
C
D
E
Estão corretas apenas as afirmativas:
I e II, apenas.
I e III, apenas.
II e III, apenas.
I, II e III.
I, apenas.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A afirmativa III está incorreta. Na verdade,
é possível fazer alterações em um
Template após sua criação. Essas
alterações podem ser exportadas para
todos os demais projetos que utilizam o
mesmo Template, sem que isso implique na
perda do padrão original. Portanto, as
afirmativas I e II estão corretas, pois
destacam a importância de um escritório
criar seus próprios Templates para manter
um padrão nos arquivos gerados e a
possibilidade de exportar esses Templates
para outros escritórios, respectivamente.
A
B
C
6 Marcar para revisão
O Revit permite a criação de modelos de
templates que irão seguir a mesma regra para
os demais projetos do escritório. Referente à
categoria do modelo, é correto afirmar que:
Categorias de Projetos: controlam as
funções gráficas e de visibilidade nos
arquivos de Revit que estão
vinculados ao seu modelo.
Categorias de seleções: controlam a
criação de regras que permitem fazer
seleções de elementos específicos da
vista que não são possíveis de fazer
pela aba Categorias de Modelo.
Categorias exportadas: controlam o
acesso aos arquivos externos, como o
DWG que foram vinculados ao projeto
e que aparecem na vista. É possível
fazer alterações clicando no nome do
arquivo desejado, acessando os layers
desses arquivos, permitindo sua
edição como alterar suas cores,
espessuras e visibilidade.
D
E
Categorias de Modelo: é possível
configurar os mesmos controles
gráficos ou de visibilidade dos
elementos de anotação, como textos,
identificadores, símbolos de nível,
grids etc.
Categorias de Anotações: controlam a
aparência e visibilidade de cada
categoria de elemento no Revit.
Permitem ocultar mobiliário, definir
tipos de hachuras, ocultar ou não
linhas de corte, alterar espessura de
linha de paredes em corte etc.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a "A". As Categorias
de Projetos no Revit permitem ao usuário
controlar as funções gráficas e a
visibilidade nos arquivos que estão
vinculados ao seu modelo. Isso significa
que é possível gerenciar como os
elementos gráficos são exibidos, não
apenas no projeto atual, mas também em
todos os outros projetos que utilizam o
mesmo modelo. Isso proporciona uma
consistência visual e funcional em todos os
projetos do escritório que utilizam o mesmo
modelo de template.
A
B
C
D
E
7 Marcar para revisão
Família no Revit é um grupo de elementos com
um conjunto de propriedades comuns,
denominadas parâmetros, e uma representação
gráfica relacionada. Nesse sentido, marque a
alternativa correta:
Famílias locais são famílias que podem
ser introduzidas ao projeto e criadas a
partir de outros modelos, como, por
exemplo, famílias de vegetação e de
móveis. Os conjuntos de propriedades
e as representações gráficas podem
ser determinadas pelo usuário.
Famílias são grupos de componentes
com características consideradas
comuns. Por exemplo, famílias de
portas, encanamentos etc.
Famílias carregáveis não podem ser
combinadas para criar famílias
incorporadas e compartilhadas.
A maioria dos elementos que são
criados em seus projetos são bits do
sistema ou bits carregáveis.
As famílias no Revit são equivalentes
aos blocos do AutoCad e suas
variações são chamadas de
"Alocações". As três alocações de
família no Revit são: famílias do
sistema, famílias carregáveis e famílias
no local.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a B, que afirma que
as famílias são grupos de componentes
com características consideradas comuns,
como famílias de portas, encanamentos
etc. Isso está correto, pois no Revit, uma
família é um grupo de elementos com um
conjunto de propriedades comuns,
denominadas parâmetros, e uma
representação gráfica relacionada. As
outras alternativas contêm informações
incorretas ou incompletas sobre o conceito
de famílias no Revit. Por exemplo, a
alternativa A menciona que as famílias
locais podem ser criadas a partir de outros
modelos, o que não é necessariamente
verdade, pois as famílias locais são criadas
no contexto do projeto e não a partir de
outros modelos. Além disso, a alternativa C
está errada, pois as famílias carregáveis
podem sim ser combinadas para criar
novas famílias.
8 Marcar para revisão
Analise a imagem abaixo extraída do programa
Revit.
A
B
Marque a alternativa que explica a parte
destacada na imagem.
A janela Propriedades que fica
localizada à esquerda da área de
desenho, podendo ser colocada em
outros lugares da tela caso seja
desejado. Com ela é possível
configurar parâmetros que definem as
propriedades dos elementos. Algumas
opções dessa janela variam conforme
o elemento de trabalho.
A janela Navegador que consiste em
uma lista de todas as vistas, famílias e
grupos vinculados ao projeto de modo
que podem ser controladas e
modificadas a qualquer momento. Um
modo prático de abrir uma vista é
clicar duas vezes no nome dela na
lista do navegador de projeto e, então,
ela ficará em negrito e ativada.
C
D
E
A janela de ferramentas contém um
conjunto de ferramentas básicas para
acesso rápido, como abrir, salvar,
desfazer, refazer, medir, cota, texto,
vista 3D padrão e corte. É possível
personalizá-la para exibir as
ferramentas que você usa com mais
frequência, bastando clicar com o
mouse.
A janela de modelos contém modelos
do projeto, fornecendo as
configurações iniciais para
racionalizar as configurações do
projeto.
A janela de modelos  contém projetos
inteiros disponíveis para pronto uso.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Conforme a imagem, a aba mostra a janela
de propriedades, que permite verificar a
configuração das propriedades dos
elementos geométricos utilizados no
projeto da edificação.
9 Marcar para revisão
O Revit permite gerar vistas isométricas 3D em
perspectivas e ortogonais. Nesse sentido,
A
B
C
D
E
avalie as afirmativas abaixo:
I. É possível gerar uma vista em 3D e salvar o
ponto de vista gerado, facilitando abrir a
mesma vista novamente.
II. Com o comando Câmera é possível gerar
uma vista em 3D renderizada e salvar a Vista
em formato de imagem para ser tratada em
outros programas de imagens.
III. É possível colocar escala em uma vista em
3D, lembrando que se estiver em perspectiva
os elementos mais próximos irão parecer
maiores que os objetos mais afastados.
Estão corretas apenas as afirmativas:
I e II, apenas.
I e III, apenas.
I, II e III.
II e III, apenas.
I, apenas.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O software Revit, de fato, permite a
geração de vistas isométricas 3D em
perspectivas e ortogonais. A afirmativa I
está correta, pois é possível gerar uma
vista em 3D e salvar o ponto de vista
gerado, o que facilita a reabertura da
mesma vista no futuro. A afirmativa II
também está correta, pois o comandoCâmera permite gerar uma vista em 3D
renderizada e salvar essa vista em formato
de imagem, possibilitando o tratamento da
imagem em outros programas. Por fim, a
afirmativa III está correta, pois é possível
aplicar uma escala em uma vista em 3D.
Isso é especialmente útil em perspectivas,
onde os elementos mais próximos parecem
maiores que os objetos mais afastados,
proporcionando uma percepção de
profundidade e distância entre os
elementos. Portanto, todas as afirmativas
estão corretas.
10 Marcar para revisão
Uma família é um grupo de elementos com um
conjunto de propriedades comuns,
denominadas parâmetros, e uma representação
gráfica relacionada. Nesse sentido, avalie as
afirmativas abaixo:
I. As famílias são feitas por empresas
especializadas em projetos, não sendo
recomendável o próprio projetista fazer um
grupo de famílias.
II. É importante ter parametrizado o que se
espera extrair de dados do Revit, pois o
conceito de BIM só será pleno se a extração de
dados do modelo for plena.
III. É importante o escritório de projeto ter um
grande número de famílias para fazer projetos,
e cada projetista de outras disciplinas ter
também a mesma base de famílias carregadas.
Estão corretas apenas as afirmativas:
A
B
C
D
E
I e II, apenas.
I e III, apenas.
II e III, apenas.
I, II e III.
I, apenas.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A afirmativa I está incorreta. É relevante
que, além de utilizar famílias de empresas
consagradas, o próprio escritório crie uma
família personalizada para resolver os
problemas específicos do escritório. A
afirmativa II está correta, pois a
parametrização é fundamental para a
extração de dados do Revit, tornando o
conceito de BIM pleno. A afirmativa III
também está correta, pois é importante que
o escritório de projeto tenha um grande
número de famílias para realizar projetos e
que cada projetista de outras disciplinas
tenha a mesma base de famílias
carregadas. Portanto, as afirmativas II e III
estão corretas.
