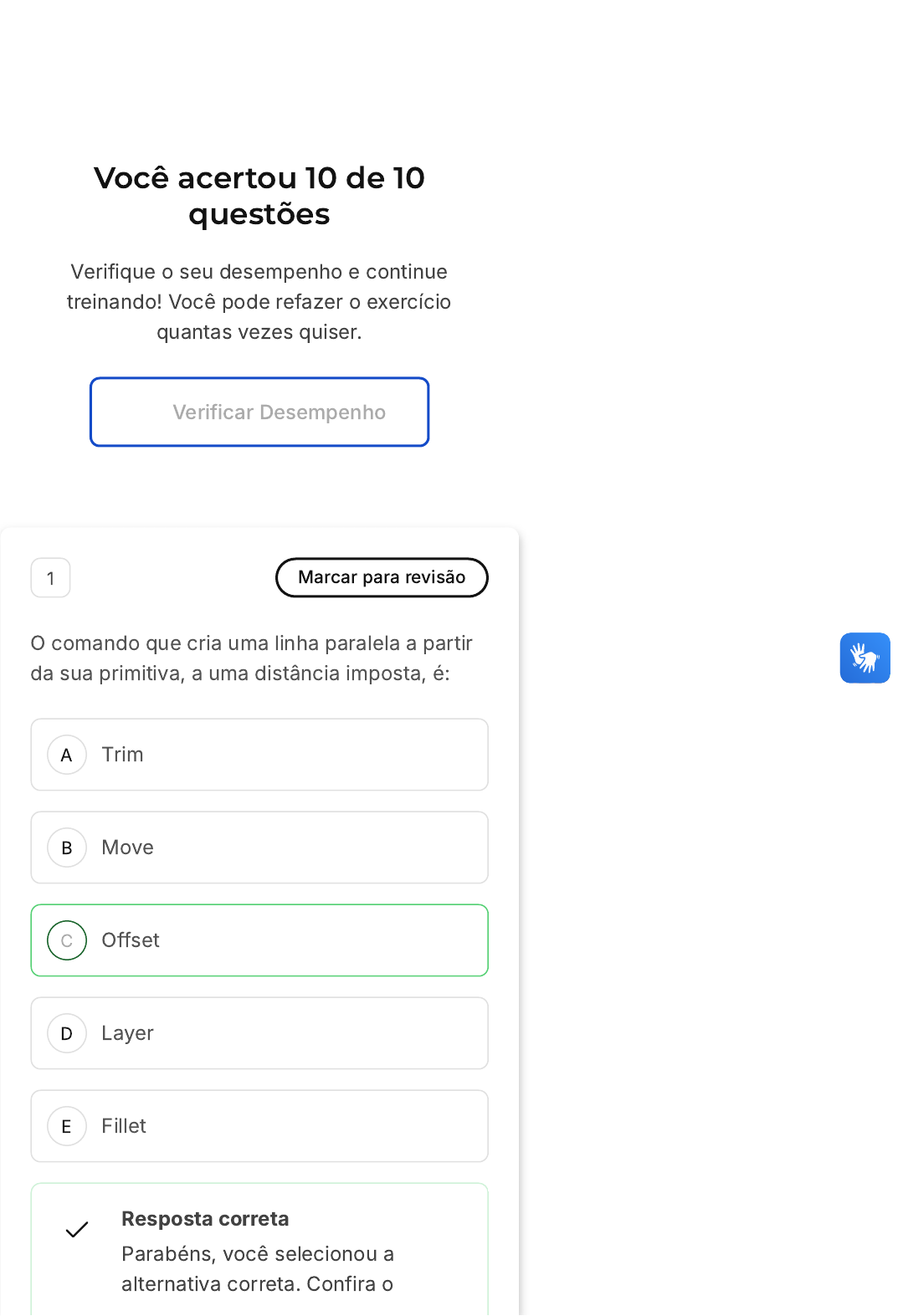

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
O comando que cria uma linha paralela a partir
da sua primitiva, a uma distância imposta, é:
Trim
Move
Offset
Layer
Fillet
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 2/12
A
B
C
gabarito comentado!
Gabarito Comentado
O comando Offset é utilizado para criar
uma linha paralela a partir de uma linha
primitiva, a uma distância especificada.
Este comando é muito útil em desenhos
técnicos e projetos de engenharia, onde a
precisão e a simetria são fundamentais.
Portanto, a alternativa correta é a "C", que
menciona o comando Offset.
2 Marcar para revisão
Em relação ao AutoCAD, assinale a alternativa
incorreta:
Uma forma prática de selecionar um
ou mais elementos de uma só vez é
utilizar a Select Window.
O Select Crossing seleciona todos os
elementos que estiverem dentro da
caixa de seleção e os que forem
tocados por sua borda.
Os objetos como blocos só podem ser
selecionados pelo Select Crossing.
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 3/12
D
E
Para usar a seleção em laço, basta
clicar na tela, mantendo o botão
esquerdo do mouse pressionado, e
abrir a seleção.
Na Select Window, somente objetos
inteiramente dentro da caixa de
seleção serão selecionados.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa C está incorreta. No AutoCAD,
os objetos como blocos não são
selecionados apenas pelo Select Crossing.
Existem várias maneiras de selecionar
objetos no AutoCAD, incluindo a Select
Window, a seleção em laço e a seleção
individual. Portanto, a afirmação de que os
blocos só podem ser selecionados pelo
Select Crossing é falsa, o que torna a
alternativa C a resposta incorreta para esta
questão.
3 Marcar para revisão
A norma que contém alguns símbolos
essenciais para representação gráfica
arquitetônica é:
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 4/12
A
B
C
D
E
NBR 8404
NBR 6023
NBR 8196
NBR 6492
NBR 10582
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A norma NBR 6492 é a que contém alguns
símbolos essenciais para representação
gráfica arquitetônica. Esta norma
estabelece as diretrizes e critérios para a
representação gráfica de projetos de
arquitetura, facilitando a leitura e
interpretação de projetos arquitetônicos.
4 Marcar para revisão
Com relação à criação e à inserção de blocos,
assinale a alternativa incorreta:
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 5/12
A
B
C
D
E
Os blocos podem ser baixados de
forma livre em sites de fabricantes e
blogs de AutoCAD.
Quando pegamos blocos de outras
fontes, é interessante formatar suas
layers e suas cores para que, depois
de sua inserção no desenho final, eles
já estejam formatados.
O comando para inserir os blocos é
Insert Block.
O comando para fazer um bloco novo
é Block.
Os comandos Ctrl+C e Ctrl+V não
funcionam para copiar e colar blocos.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa E está incorreta. Na verdade,
os comandos Ctrl+C e Ctrl+V podem ser
utilizados para copiar e colar blocos no
AutoCAD. Esses comandos são atalhos
universais para as funções de copiar e
colar, respectivamente, e são amplamente
utilizados em diversos programas,
incluindo o AutoCAD. Portanto, é possível
sim copiar e colar blocos utilizando esses
comandos.
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 6/12
A
B
C
D
E
5 Marcar para revisão
Se um bloco for criado em uma escala diferente
da que estamos usando em nosso projeto, qual
é o comando que deve ser utilizado para
corrigir o problema?
Units
Line
Scale
Circle
Trim
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O comando "Scale" é utilizado quando
precisamos ajustar a escala de um bloco
que foi criado em uma escala diferente da
que estamos utilizando em nosso projeto.
Esse comando permite que o bloco seja
redimensionado para se adequar à escala
do projeto, corrigindo assim o problema.
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 7/12
A
B
C
D
E
6 Marcar para revisão
Em relação ao AutoCAD, assinale a alternativa
incorreta:
Para fazer o projeto de uma planta
baixa, os comandos Line, Offset e Trim
são os mais usados.
Tentar desenhar os cômodos de forma
isolada, um a um, é mais demorado e
pode gerar mais imprecisões.
O ideal na hora de inserir um bloco é
já deixar o layer correspondente
acionado para, depois, não precisar
corrigir os elementos em layers
errados.
É muito mais prático desenhar todas
as esquadrias que inserir seus
respectivos blocos.
É importante colocar um texto com o
nome dos ambientes para humanizar a
planta.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa D está incorreta. No AutoCAD,
inserir blocos de esquadrias é mais prático
do que desenhá-las uma a uma. Blocos são
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 8/12
A
B
C
D
E
conjuntos de objetos que se comportam
como uma única entidade e são usados
para criar objetos repetitivos, como
esquadrias. Ao inserir um bloco, você está
essencialmente inserindo uma cópia do
bloco definido, o que economiza tempo e
esforço, além de garantir a precisão e a
consistência do desenho.
7 Marcar para revisão
O comando que corta linhas que se cruzam ao
ser selecionado é:
Units
Line
Scale
Layers
Trim
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O comando "Trim" é utilizado para cortar
linhas que se cruzam em softwares de
Questão 10 de 10
Corretas �10�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Processos … Sair
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 9/12
A
B
C
D
E
desenho assistido por computador �CAD�.
Quando duas ou mais linhas se cruzam, o
comando "Trim" pode ser selecionado para
remover as partes das linhas que se
estendem além do ponto de interseção,
resultando em linhas limpas e precisas.
Portanto, a alternativa correta é a "Trim".
8 Marcar para revisão
Em relação ao comando Fillet, assinale a
alternativa correta:
Pode criar uma quina de 90° entre
duas linhas perpendiculares, caso
esteja programado, no default, raio
zero.
Serve para criar linhas paralelas a uma
distânciapreestabelecida.
Só funciona para criar arcos ou quinas
em linhas dentro de blocos.
Funciona apenas em linhas que estão
no layer de alvenaria.
Só funciona para cortar linhas que se
cruzam.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 10/12
A
B
C
Gabarito Comentado
O comando Fillet, quando programado com
raio zero, tem a capacidade de criar uma
quina de 90° entre duas linhas
perpendiculares. Isso significa que ele
pode gerar um canto afiado ou uma
transição suave entre duas linhas que se
cruzam, dependendo do raio que foi
definido. Nesse caso, a alternativa correta
é a opção A� "Pode criar uma quina de 90°
entre duas linhas perpendiculares, caso
esteja programado, no default, raio zero".
9 Marcar para revisão
Em relação à criação e à inserção de blocos,
assinale a alternativa correta:
Após inserir um bloco, é possível
editá-lo, mudando seu formato, layer e
outros atributos.
A única forma de inserir um bloco é
pelo comando Insert Block.
Os blocos são elementos que não
podem ser explodidos pelo comando
Explode.
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 11/12
D
E
Os blocos, ao serem inseridos, sempre
se mantêm fixos na Layer Blocos.
Os blocos devem ser feitos na escala
do desenho corrente. Caso contrário,
a escala de outros desenhos não
poderá ser ajustada.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Após a inserção de um bloco, é possível
realizar edições nele, como alterar seu
formato, layer e outros atributos. Isso
proporciona flexibilidade e adaptabilidade
ao trabalho, permitindo que o bloco seja
ajustado conforme as necessidades do
projeto. As demais alternativas apresentam
informações incorretas ou limitadas sobre a
criação e inserção de blocos.
10 Marcar para revisão
Analise os símbolos apresentados a seguir:
De acordo com a NBR 6492, esses símbolos
representam, respectivamente:
16/03/25, 00:47 estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67ca09e8df0a01ae89faf612/gabarito/ 12/12
A
B
C
D
E
Indicação geográfica, cota de nível
para projeções em corte, cota de nível
para projeções em planta e seta
indicativa da inclinação do telhado.
Indicação geográfica, cota de nível
para projeções em planta, cota de
nível para projeções em corte e seta
indicativa da inclinação do telhado.
Seta indicativa da inclinação do
telhado, cota de nível para projeções
em corte, cota de nível para projeções
em planta e indicação geográfica.
Indicativo do Azimute, cota de nível
para projeções em planta, cota de
nível para projeções em corte e seta
indicativa da inclinação do telhado.
Indicação geográfica, cota de nível
para projeções em corte, cota de nível
para projeções em planta e seta
indicativa de curva de nível.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: Indicação geográfica,
cota de nível para projeções em corte, cota
de nível para projeções em planta e seta
indicativa da inclinação do telhado.
