198
FÍSICA 11.0 Ano

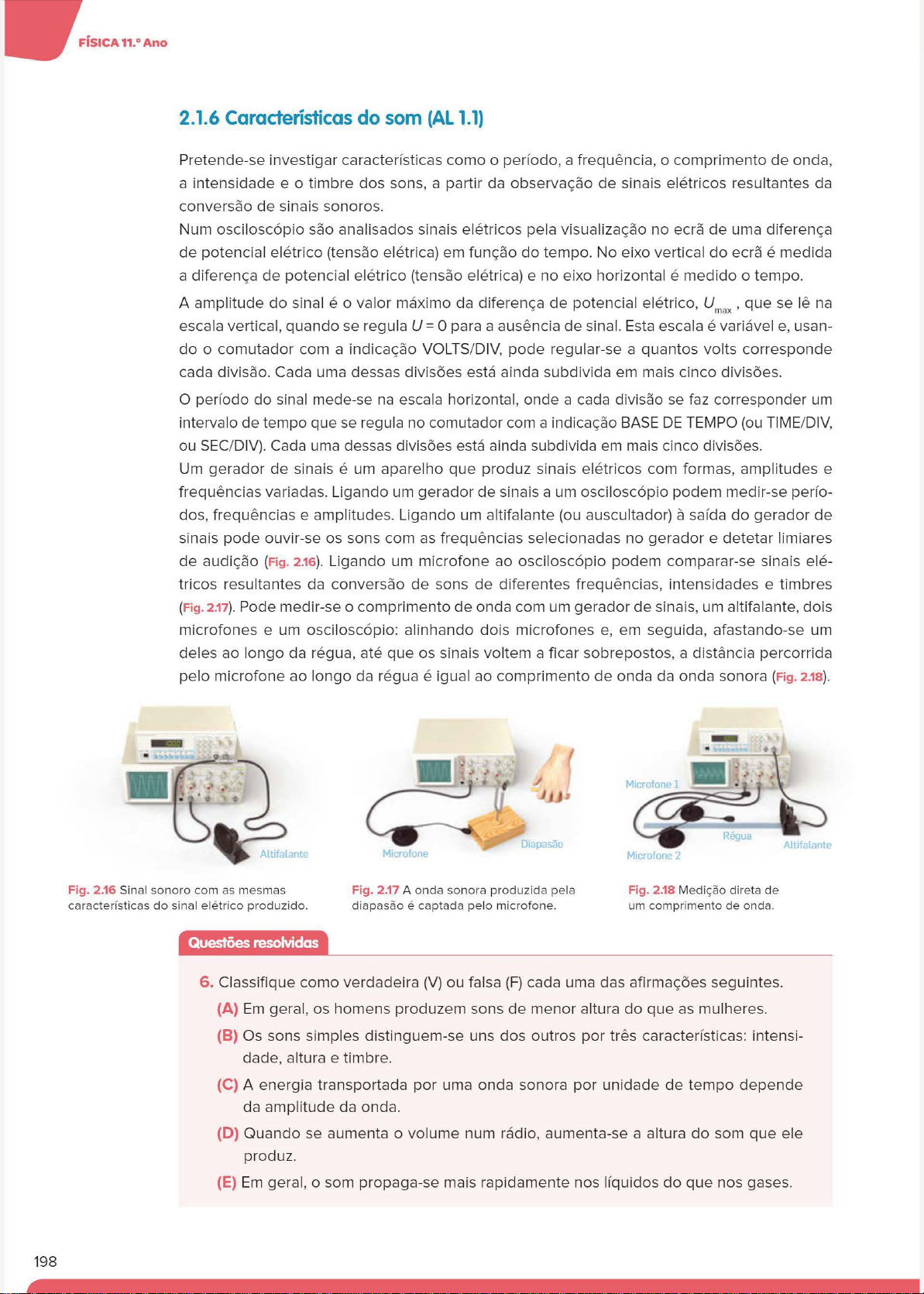

2.1.6 Características do som (AL 1.1)
Pretende-se investigar características como o período, a frequência , o comprimento de onda,
a intensidade e o timbre dos sons, a partir da observação de sinais elétricos resultantes da
conversão de sinais sonoros.
Num osciloscópio são analisados sinais elétricos pela visualização no ecrã de uma diferença
de potencial elétrico (tensão elétrica) em função do tempo. No eixo vertical do ecrã é medida
a diferença de potencial elétrico (tensão elétrica) e no eixo horizontal é medido o tempo.
A amplitude do sinal é o valor máximo da diferença de potencial elétrico, U max , que se lê na
escala vertical, quando se regula U = O para a ausência de sinal. Esta escala é variável e, usan­
do o comutador com a indicação VOLTS/DIV, pode regular-se a quantos volts corresponde
cada divisão. Cada uma dessas divisões está ainda subdivida em mais cinco divisões.
O período do sinal mede-se na escala horizontal, onde a cada divisão se faz corresponder um
intervalo de tempo que se regula no comutador com a indicação BASE DE TEMPO (ou TIME/DIV,
ou SEC/DIV). Cada uma dessas divisões está ainda subdivida em mais cinco divisões.
Um gerador de sinais é um aparelho que produz sinais elétricos com formas, amplitudes e
frequências variadas. Ligando um gerador de sinais a um osciloscópio podem medir-se perío­
dos, frequências e amplitudes. Ligando um altifalante (ou auscultador) à saída do gerador de
sinais pode ouvir-se os sons com as frequências selecionadas no gerador e detetar limiares
de audição (Fig. 2.16). Ligando um microfone ao osciloscópio podem comparar-se sinais elé­
tricos resultantes da conversão de sons de diferentes frequências, intensidades e timbres
(Fig. 2.11). Pode medir-se o comprimento de onda com um gerador de sinais, um altifalante, dois
microfones e um osciloscópio: alinhando dois microfones e, em seguida, afastando-se um
deles ao longo da régua , até que os sinais voltem a ficar sobrepostos, a distância percorrida
pelo microfone ao longo da régua é igual ao comprimento de onda da onda sonora (Fig. 2.1s).
J\I rn1,r
Fig. 2.16 Sinal sonoro com as mesmas
caracte rística s do sinal e létrico produzido.
Fig. 2.17 A onda sonora p roduzida pe la
d iapasão é captada pelo microfone.
Fig. 2.18 Medição d ireta de
um comprimento de onda.
6. Classifique como verdadeira (V) ou falsa (F) cada uma das afirmações seguintes.
(A) Em geral, os homens produzem sons de menor altura do que as mulheres.
(B) Os sons simples distinguem-se uns dos outros por três características: intensi­
dade, altura e timbre.
(C) A energia transportada por uma onda sonora por unidade de tempo depende
da amplitude da onda.
(D) Quando se aumenta o volume num rádio, aumenta-se a altura do som que ele
produz.
(E) Em geral, o som propaga-se mais rapidamente nos líquidos do que nos gases.
