GRADUAÇÃO EM ENGENHARIA MECÂNICA
 Mecanismos e Dinâmica das Máquinas - Lista 1
 Obs.: a resolução da lista não precisa ser entregue.
 ___________________________________________________________________________

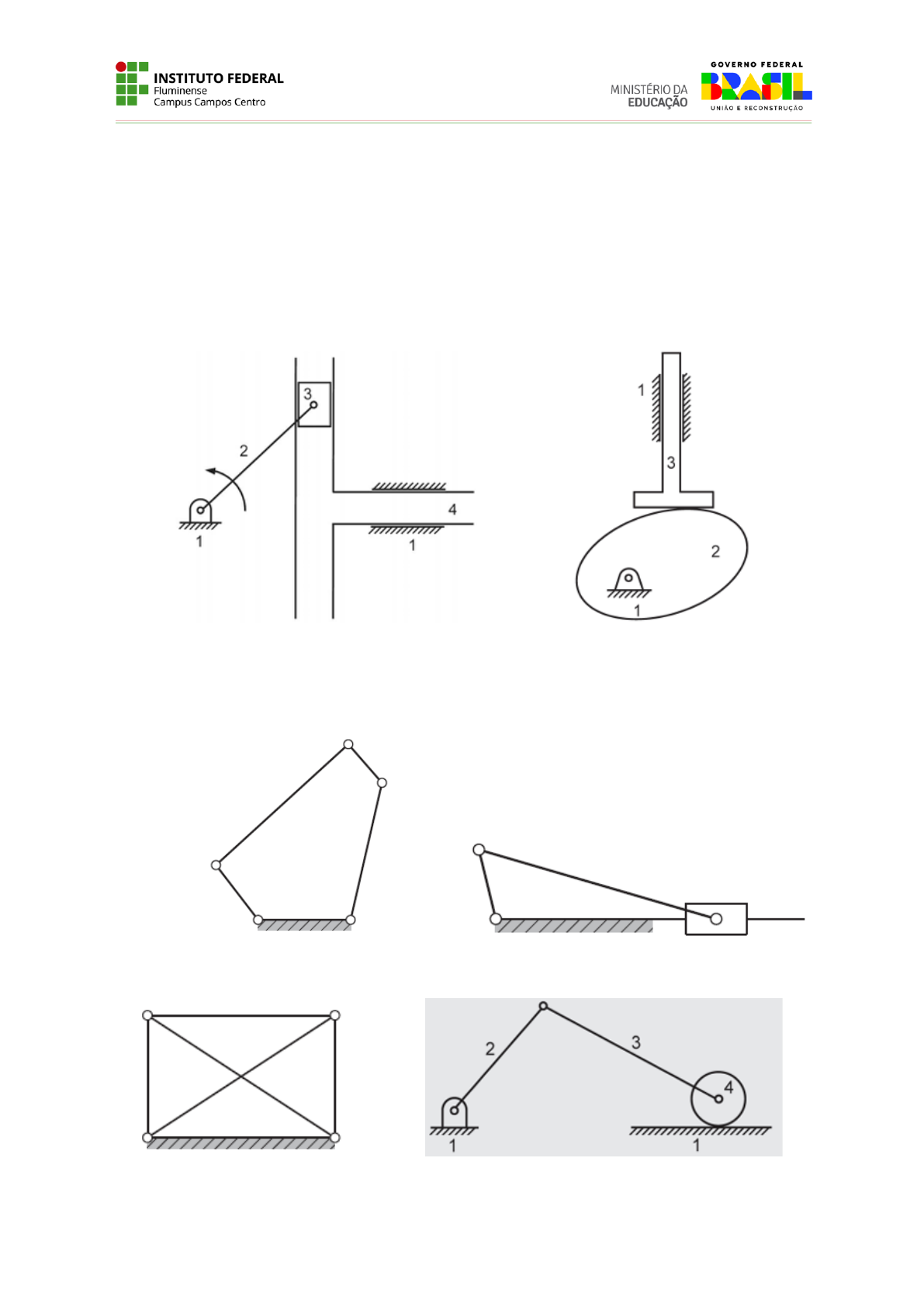

 1 - Classifique as juntas dos mecanismos de acordo com o grau de liberdade permitido
 (movimento permitido), o tipo de contato e com a forma.
 (a) (b)
 2 - Determine a mobilidade dos mecanismos.
 (a) (b)
 (c) (d)
 3 - Determine a mobilidade do mecanismo.
 (a)
 (b)
 4 - Determine a mobilidade do mecanismo.
 5 - Determine a mobilidade do mecanismo.
 6 - Considerando o mecanismo em fase de projeto, verifique se o motor pode girar
 continuamente.
 7 - Analise o mecanismo abaixo: (a) o que ocorre na posição mostrada se o elo 4 for acionado
 no sentido anti-horário? (b) o mecanismo funciona como manivela seguidor? (c) com as
 barras de mesmo tamanho, é possível montar um duplo seguidor?
 8 - Encontre o deslocamento total (amplitude de movimento) da lâmina durante todo o
 funcionamento do mecanismo. O elo 2 gira continuamente.
 -
 9 - Utilizando análise gráfica, determine qual deve ser o comprimento do cilindro hidráulico
 aberto para que a altura da mesa seja de 40” (obs.: altura de 36” na figura).
 10 - Posicione graficamente os elos para o mecanismo de britagem conforme mostrado na
 figura. Em seguida, reposicione os elos conforme a manivela (crank) é girada 65° no sentido
 horário. Determine o deslocamento angular resultante da sapata de esmagamento (crushing).
 11 - A articulação de quatro barras antiparalela (ou cruzada) na posição mostrada é conduzida
 pela articulação 2 com ω2 = 1 rad/s (sentido anti-horário). Encontre as velocidades dos
 pontos C e D. Realizar a análise gráfica utilizando o polígono de velocidades.
 12 - Para o mecanismo do compressor, use o método do polígono de velocidades e
 acelerações para determinar graficamente a velocidade e a aceleração linear do pistão
 conforme a manivela gira no sentido anti-horário a uma rotação constante de 1000 rpm.
 13 - Determine o número de centros instantâneos de rotação (CIR), bem como suas
 localizações para os mecanismos abaixo.
 (a)
 (b)
 (c)
 14 - Para a articulação de quatro barras na posição mostrada, a articulação 2 tem uma
 velocidade angular de 56 rad/s no sentido anti-horário. Encontre a velocidade do ponto C.
 Realizar a análise gráfica pelo método do CIR.
 R AO2 = 150 mm, R BA = R BO4 = 250 mm, R O4O2 = 100 mm, R CA = 300 mm e R BC = 150 mm
 15 - Para o mecanismo do compressor (utilizado na questão 12), use a análise analítica para
 determinar a velocidade e a aceleração linear do pistão conforme a manivela gira no sentido
 anti-horário a uma rotação constante de 1000 rpm.
 ___________________________________________________________________________
 RESPOSTAS
 1: (a)
 R12 - junta de revolução, inferior, fechada (ou de forma);
 R23 - junta de revolução, inferior, fechada (ou de forma);
 T34 - junta de translação, inferior, fechada (ou de forma);
 T14 - junta de translação, inferior, fechada (ou de forma);
 (b)
 R12 - junta de revolução, inferior, fechada (ou de forma);
 D23 - junta de deslizante, superior, aberta (ou de força);
 T13 - junta de translação, inferior, fechada (ou de forma).
 2(a): M = 2 GDL
 2(b): M = 1 GDL
 2(c): M = -1 GDL
 2(d): M = 2 GDL (se considerado deslizamento entre os elos 1 e 4)
 3(a): M = 1GDL
 3(b): M = 3 GDL
 4: M = 1 GDL, já que se trata um mecanismo com barras paralelas e sendo o mecanismo de 4
 barras seu equivalente.
 5: M = 0, considerando o fuso (7) como um elo.
 6: Sim, dado que o mecanismo tem 1 GDL (L = 6, J1 = 7, J2 = 0), a condição de Grashof
 para o mecanismo de 4 barras foi atendida (0,1 + 0,42
