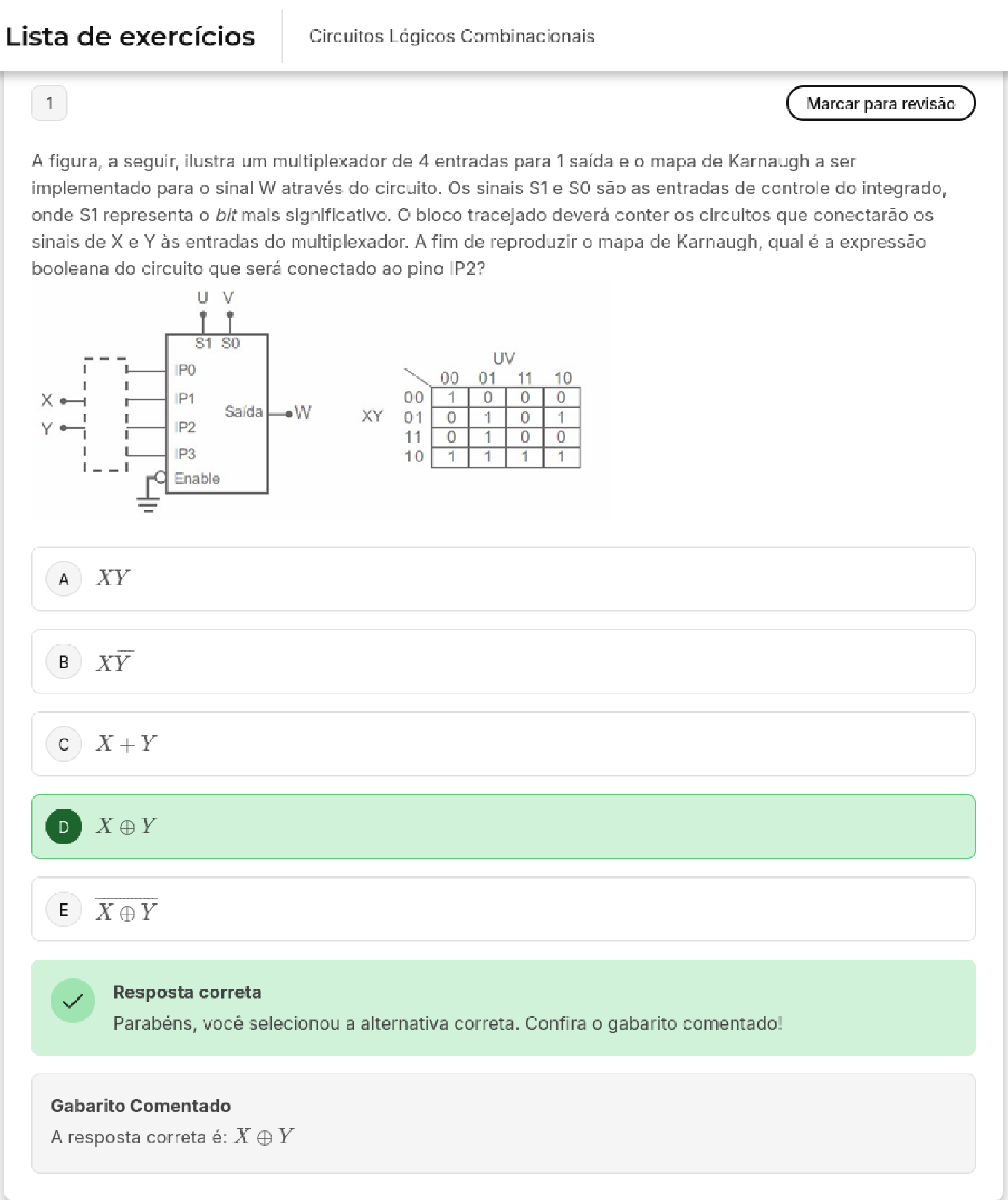

Lista de exercícios Circuitos Lógicos Combinacionais 1 Marcar para revisão A figura, a seguir, ilustra um multiplexador de 4 entradas para 1 saída e mapa de Karnaugh a ser implementado para o sinal W através do circuito. Os sinais S1 e SO são as entradas de controle do integrado, onde S1 representa o bit mais significativo. bloco tracejado deverá conter os circuitos que conectarão os sinais de X e Y às entradas do multiplexador. A fim de reproduzir mapa de Karnaugh, qual é a expressão booleana do circuito que será conectado ao pino IP2? U V S1 SO UV IPO 00 01 11 10 X IP1 00 1 0 0 0 Saída W XY 01 0 1 0 1 Y IP2 11 0 1 0 0 IP3 10 1 1 1 1 Enable A XY B XY C X+Y D XOY E Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta correta é: X + Y2 Marcar para revisão Um determinado sistema digital utiliza oito bits para representar números inteiros e é utilizado o complemento dois para representar os números negativos. Dados dois números inteiros com sinal, A = 1001 1101 e B = 0010 0111, o resultado da soma A + B realizada por esse sistema, em decimal, é: A 20 B 188 C 196 D -66 E 66 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado 10011101 +00100111 10 111100 A soma dos números binários resulta em 1011 1100. Ao converter esse número binário para decimal, obtemos valor 188. Portanto, a soma de A e B, em decimal, é 188.3 Marcar para revisão Um determinado sistema digital utiliza seis bits na representação de números inteiros com sinal. Sabendo que é usado o complemento dois para representar números negativos, o número decimal representado pela sequência 011011 é: A -36 B -27 C -37 D 37 E 27 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Na representação binária, primeiro bit (da esquerda para a direita) indica sinal do número. Se for 0, o número é positivo; se for 1, número é negativo. No caso da sequência 011011, primeiro bit é 0, indicando que o número é positivo. Os cinco bits restantes representam o número em si. Convertendo 11011 para decimal, obtemos 27. Portanto, a sequência 011011 representa número decimal 27.4 Marcar para revisão Um determinado sistema digital utiliza quatro bits para representar números inteiros. Dados dois números inteiros sem sinal, e B o resultado da soma A + B realizada por esse sistema, em decimal, é: A 16 B 15 C 2 D E 17 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os números A e B são representados em binário. A = 1001, que é 9 em decimal, e B = 0111, que é 7 em decimal. A soma de A e B em decimal seria 9 + 7 = 16. No entanto, como o sistema digital em questão utiliza apenas quatro bits para representar números inteiros, resultado 16 não pode ser representado, pois exigiria um quinto bit. Portanto, ocorre um estouro de bit, e resultado é 0.Lista de exercícios Circuitos Lógicos Combinacionais 5 Marcar para revisão A expressão da saída do circuito a seguir, F, é: + Vcc D2 D3 D4 D5 Y F D6 7 A B S1 C S2 MultiplexadorA F = CBA + CBA B C D E F = Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta correta é:
