Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 1

PETROBRAS - Engenheiro de Petróleo (2022)

RESISTÊNCIA DOS MATERIAIS

CESGRANRIO (2008 a 2018)
1. CESGRANRIO (2008) Esforços Solicitantes

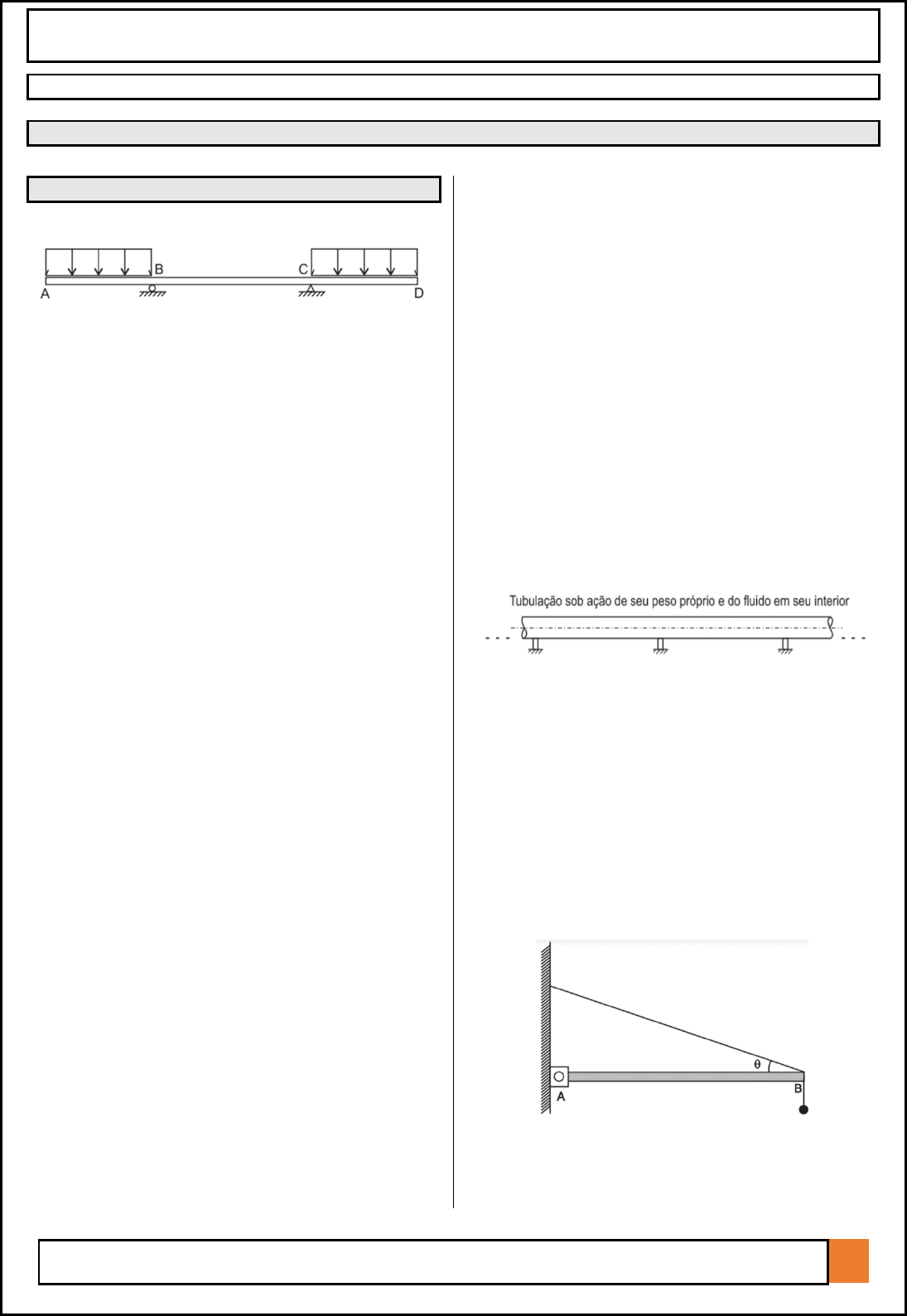

A viga simétrica com carregamento simétrico,
mostrada na figura, apresenta um trecho sujeito a
uma flexão pura. Isto ocorre porque neste trecho o
(A) esforço cortante varia linearmente com a posição.
(B) esforço cortante é diferente de zero.
(C) momento fletor é negativo.
(D) momento fletor é positivo.
(E) momento fletor é constante e diferente de zero.

2. CESGRANRIO (2008) Flexão Elástica
O momento de inércia da seção transversal de uma
viga sujeita a uma flexão é um parâmetro importante
na caracterização da resistência e da rigidez da viga.
Assim, é correto afirmar que
(A) as tensões normais atuantes na viga são
proporcionais a este parâmetro.
(B) as tensões cisalhantes atuantes na viga são
inversamente proporcionais a este parâmetro.
(C) a rigidez da viga é proporcional ao inverso desse
parâmetro.
(D) os deslocamentos da viga independem deste
parâmetro.
(E) este parâmetro não afeta a resistência da viga.

3. CESGRANRIO (2008) Tensão e Deformação
No caso de uma peça prismática solicitada axialmente
por compressão elástica, as deformações
transversais são
(A) negativas e proporcionais ao inverso do módulo
de elasticidade do material.
(B) negativas e proporcionais ao Coeficiente de
Poisson do material.
(C) positivas e proporcionais ao módulo de
elasticidade do material.
(D) positivas e proporcionais ao módulo da tensão
axial.
(E) positivas e proporcionais ao módulo da tensão
transversal.

4. CESGRANRIO (2010.1) Tensão e Deformação
Durante o ensaio de compressão de um corpo de
prova no regime elástico linear, um ponto do material
fica sujeito a um estado tridimensional de
deformações, no qual as deformações transversais ao
corpo de prova são
(A) nulas.
(B) iguais à deformação axial.
(C) positivas e proporcionais à deformação axial.
(D) negativas e proporcionais à deformação axial.
(E) maiores, em módulo, do que a deformação axial.

5. CESGRANRIO (2010.1) Esforços Solicitantes

Uma tubulação é instalada sobre apoios, conforme
ilustrado na figura acima. Considerando os efeitos de
flexão devida ao peso próprio uniformemente
distribuído da tubulação e do fluido em seu interior, as
curvas do diagrama de momentos fletores entre os
apoios são polinômios de ordem
(A) 1 (B) 2
(C) 3 (D) 4
(E) 5

6. CESGRANRIO (2010.1) Reações

A figura acima ilustra uma barra homogênea
articulada em A, que está mantida em equilíbrio, na
horizontal, sustentada por um cabo inextensível e de
massa desprezível. Um corpo está suspenso em B. A
Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 2

reação da articulação A sobre a barra é melhor
representada por


Texto para as questões 7 e 8
(CERTO/ERRADO)
Os tubos de perfuração utilizados em poços de
petróleo são estruturas prismáticas sujeitas,
principalmente, à torção combinada com cargas
axiais compressivas. Um estado plano de tensões
referente a um ponto desse tipo de tubulação é
mostrado na figura abaixo.


7. CESGRANRIO (2010.1) Círculo de Mohr
Com base na orientação das tensões normal e
cisalhantes, as tensões principais atuantes nesse
ponto são
(A) ambas de compressão.
(B) ambas de tração.
(C) uma de tração e outra de compressão com
módulos idênticos.
(D) uma de tração e outra de compressão, sendo a de
tração a de maior módulo.
(E) uma de tração e outra de compressão, sendo a de
compressão a de maior módulo.

8. CESGRANRIO (2010.1) Tensão e Deformação
Considerando o material do tubo como elástico e
linear, as correspondentes deformações que ocorrem
nesse ponto são tais que
(A) ɛx = 0, ɛy ≠ 0 e γxy = 0
(B) ɛx ≠ 0, ɛy = 0 e γxy ≠ 0
(C) ɛx ≠ 0, ɛy ≠ 0 e γxy = 0
(D) ɛx = 0, ɛy ≠ 0 e γxy ≠ 0
(E) ɛx ≠ 0, ɛy ≠ 0 e γxy ≠ 0

9. CESGRANRIO (2010.2) Esforços Solicitantes

A figura acima representa o diagrama de Momento
Fletor (M) para uma viga homogênea, de
comprimento L, submetida a determinado
carregamento, e a convenção utilizada para os sinais
do Momento Fletor e Esforço Cortante (C). O
diagrama de Esforço Cortante para essa viga está
representado em


10. CESGRANRIO (2010.2) Flexão Elástica
Considere uma viga reta, homogênea e de seção
transversal constante, inicialmente na posição
horizontal. A seção transversal em cada extremidade
é vertical, ou seja, cada elemento longitudinal possui,
inicialmente, o mesmo comprimento. A viga é fletida
única e exclusivamente pela aplicação de momentos
fletores, e a ação pode ser considerada elástica. Para
essa situação, com as hipóteses consideradas,
analise as afirmações a seguir.
I - Qualquer seção plana da viga, antes da flexão,
permanece plana após essa flexão.
Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 3

II - Existem elementos longitudinais da viga que não
sofrem deformação, ou seja, alteração em seu
comprimento.
III - Todos os elementos longitudinais da viga
encontram-se submetidos a tensões de tração.
Está correto o que se afirma em
(A) I, apenas. (B) I e II, apenas.
(C) I e III, apenas. (D) II e III, apenas.
(E) I, II e III.

11. CESGRANRIO (2010.2) Flexão Elástica

Uma viga homogênea apresenta seção transversal na
forma de um triângulo retângulo de catetos a e b, onde
a = b/2, conforme ilustra a figura acima. O ponto G
representa o baricentro do triângulo, por onde passam
os eixos ortogonais x e y. Também estão
representados o eixo x’, paralelo a x, e o eixo y’,
paralelo a y, que passam pelo vértice formado pelos
dois catetos.
Os momentos de inércia de área dessa seção, em
relação aos eixos x, y, x’e y’, são denominados por Ix,
Iy, Ix’, Iy’, respectivamente. Nessa perspectiva,
verifica-se a seguinte relação:
(A) Ix Ix’ > Iy> Iy’
(C) Ix= Ix’e a
correspondente deformação da barra (σ = Eɛ). Assim,
se a uma barra de aço (E = 200 GPa) engastada, de
área de seção transversal de 4,0 cm2, for aplicada
uma força de tração de 1.000 N em sua extremidade
livre, a deformação ɛ ocorrente nos vários pontos da
barra será igual a
(A) 12,5 μ (B) 25,0 μ
(C) 125 μ (D) 250 μ
(E) 1.250 μ

17. CESGRANRIO (2014) Tensão e Deformação
A Figura abaixo mostra a curva típica de
comportamento de um material dúctil durante um
ensaio de tração.

Nessa curva, o ponto
(A) P representa o limite de resistência elástica linear
do material.
(B) P representa o limite de resistência máxima do
material.
(C) Q representa o limite de resistência elástica do
material.
(D) Q representa o limite de ruptura do material.
(E) R representa o limite de resistência elástica do
material.

Texto para as questões 18 e 19
(CERTO/ERRADO)
A Figura abaixo mostra uma viga biapoiada sujeita à
flexão devida a uma carga transversal F.


18. CESGRANRIO (2014) Esforços Solicitantes
O valor do momento fletor máximo atuante na viga
ocorre na(s) seção(ões)
(A) dos apoios
(B) de aplicação da força F
(C) do apoio mais próximo à força F
(D) do apoio mais afastado da força F
(E) entre o ponto de aplicação da força F e o apoio
mais próximo

19. CESGRANRIO (2014) Reações
Se esta viga for aquecida, a tensão devida ao efeito
térmico será
(A) negativa no ponto P e positiva no ponto Q.
(B) negativa no ponto P e negativa no ponto Q.
(C) positiva no ponto P e positiva no ponto Q.
(D) positiva no ponto P e negativa no ponto Q.
(E) nula no ponto P e nula no ponto Q.

20. CESGRANRIO (2014) Esforços Solicitantes
Em uma viga, com uma das extremidades engastada
e a outra livre, sujeita a uma força concentrada na
extremidade livre, os diagramas de momentos fletores
e de forças cortantes indicam um comportamento ao
longo da viga, respectivamente,
(A) constante e constante
(B) constante e linear
(C) linear e constante
(D) quadrático e constante
(E) quadrático e linear
Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 5

21. CESGRANRIO (2018) Tensão e Deformação
Os resultados de um ensaio de tração realizado na
região de comportamento elástico linear de dois
corpos de prova de materiais dúcteis distintos (A e B)
são representados pelas retas no diagrama tensão x
deformação mostrado na Figura abaixo.

A propriedade com maior valor no material A do que
no material B, segundo esses resultados, é a(o)
(A) alongamento percentual
(B) módulo de elasticidade
(C) massa específica
(D) tensão de ruptura
(E) tensão de escoamento

22. CESGRANRIO (2018) Flexão Elástica
Na seção transversal retangular de uma viga sob
flexão, atuam um momento fletor M e uma força
cisalhante V, conforme mostrado na Figura abaixo.

Em decorrência desses esforços internos, a tensão
normal máxima de tração e a tensão cisalhante
máxima atuam, respectivamente, nos pontos da
seção sobre a
(A) linha neutra (LN) e sobre a linha PQ
(B) linha neutra (LN) e sobre a linha RS
(C) linha PQ e sobre a linha RS
(D) linha RS e sobre a linha neutra (LN)
(E) linha PQ e sobre a linha neutra (LN)

23. CESGRANRIO (2018) Tensão e Deformação
A barra mostrada na Figura é fabricada de um aço
com módulo de elasticidade E = 200 GPa e
coeficiente de Poisson ʋ = 0,3.

Se a barra for solicitada axialmente por uma força
compressiva F = 5,0 kN, conforme indicado na Figura,
as deformações específicas nas direções x, y e z
serão, respectivamente,
(A) 25.10-6, -75.10-6 e -75.10-6
(B) -25.10-6, -75.10-6 e -75.10-6
(C) 250.10-6, 75.10-6 e 75.10-6
(D) -250.10-6, 75.10-6 e 75.10-6
(E) -250.10-6, -75.10-6 e -75.10-6

24. CESGRANRIO (2018) Esforços Solicitantes
A viga biapoiada, mostrada na Figura abaixo, é
carregada de forma simétrica por cargas distribuídas
uniformes q = 5,0 kN/m.

O valor do momento fletor atuante na região de flexão
pura dessa viga, expresso em N.m, é de
(A) 100 (B) 200
(C) 400 (D) 800
(E) 1.000

25. CESGRANRIO (2018) Círculo de Mohr
As tensões atuantes no ponto mais solicitado da
superfície de um eixo sujeito à torção e à flexão são
mostradas na Figura com a indicação de seus
sentidos.

O círculo de Mohr que representa esse estado plano
de tensões é
Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 6



CESPE 2001 a 2008
Texto para as questões 26 a 30
(CERTO/ERRADO)
A viga de aço ilustrada possui seção transversal
retangular vazada, altura h, largura b (h > b) e
espessura uniforme e. Essa viga está submetida aos
carregamentos uniformemente distribuídos de
intensidade q, como mostrado na figura. Com base
nessa figura, nas informações apresentadas e
considerando o peso próprio da viga desprezível em
comparação com a intensidade dos carregamentos,
julgue os itens subseqüentes.


26. ( ) CESPE (2001) Reações
A reação no apoio A é maior, em módulo, que a
reação no apoio B.

27. ( ) CESPE (2001) Esforços Solicitantes
O elemento da viga no ponto C está submetido a uma
tensão de compressão.

28. ( ) CESPE (2001) Esforços Solicitantes
O elemento da viga no ponto D está submetido a uma
tensão de tração.

29. ( ) CESPE (2001) Esforços Solicitantes
O valor do esforço cortante só é nulo no trecho em
balanço da viga.

30. ( ) CESPE (2001) Flexão Elástica
Caso se desejasse reduzir a flecha máxima da viga
mostrada por meio de soldagem de outra viga, igual
em comprimento e em seção transversal, seria mais
eficiente se essa soldagem fosse realizada sobre a
viga original do que lateralmente a ela.

Texto para as questões 31 a 35
(CERTO/ERRADO)
A figura apresenta a planta de uma tubulação de aço
submetida ao fluxo de um fluido sob pressão, com
vazão Q.

Os trechos retilíneos são fixados ao terreno por meio
de elementos de fundação convenientemente
espaçados. O fluxo pode ser totalmente interrompido
com o fechamento do registro na tubulação,
mantendo-se a mesma pressão interna. Os diâmetros
internos e as espessuras dos tubos e da curva são
constantes ao longo do trecho apresentado. No corte
A-A, σt representa as tensões tangenciais na seção
A-A. Combase na figura e nas informações
apresentadas, julgue os itens abaixo.

31. ( ) CESPE (2001) Tensão e Deformação
Quando o registro está aberto e o fluido está em
movimento, os parafusos que fixam o trecho em curva
aos tubos retilíneos são sempre submetidos somente
a tensões normais de tração.

32. ( ) CESPE (2001) Membranas
Se a espessura da tubulação é pequena em relação
ao seu diâmetro interno, quando o registro está
fechado e a tubulação pressurizada, as tensões
tangenciais σt são maiores que as tensões axiais,
normais ao plano do corte A-A.

33. ( ) CESPE (2001) Mecânica dos Fluidos
Os esforços a que os parafusos de fixação do trecho
em curva estão submetidos independem da
velocidade de fluxo do fluido.

Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 7

34. ( ) CESPE (2001) Membranas
As tensões tangenciais σt são diretamente
proporcionais ao raio interno da tubulação.

35. ( ) CESPE (2001) Tensão e Deformação
Para uma determinada pressão interna, caso o
material da tubulação fosse alumínio, a sua
deformabilidade seria maior que a da tubulação de
aço.

36. ( ) CESPE (2004) Tensão e Deformação
Um parafuso longo é empregado para prender uma
tampa de vaso de pressão. Considerando que o
parafuso é solicitado essencialmente a tração, para
efeito de cálculo do dimensionamento a tração do
parafuso, é correto admitir que as tensões normais se
distribuem uniformemente sobre a seção transversal
do mesmo, em regiões suficientemente distantes da
cabeça ou da porca.

37. ( ) CESPE (2004) Flexão Elástica
Com relação à seção transversal de uma viga de aço
com seção transversal em perfil I apoiada em suas
extremidades e submetida ao peso próprio,é correto
afirmar que as contribuições das mesas da viga ao
momento de inércia de área devem-se principalmente
às distâncias entre os centros geométricos das mesas
e o centro geométrico da seção I.

38. ( ) CESPE (2004) Círculo de Mohr
Supondo que um ponto material está submetido a um
estado de tensão qualquer, a maior tensão cisalhante
observada no ponto material é sempre igual à média
aritmética das tensões principais máxima e mínima no
ponto.

39. ( ) CESPE (2004) Círculo de Mohr
Supondo que um ponto material está submetido a um
estado de tensão qualquer, se as três tensões
principais são iguais entre si, então todo plano
passando pelo ponto material é plano principal.

Texto para as questões 40 a 43
(CERTO/ERRADO)
Um reservatório de forma esférica e parede com
espessura t muito menor que seu raio r é preenchido
com gás a uma pressão p. Em relação a esse
reservatório, julgue os itens a seguir.

40. ( ) CESPE (2004) Membranas
A resistência do reservatório à pressão interna é
menor do que a de um reservatório cilíndrico com
mesmo raio r em seu trecho cilíndrico, parede com
mesma espessura t e construído com o mesmo
material.

41. ( ) CESPE (2004) Membranas
Como o vaso de pressão tem parede com espessura
t muito menor que seu raio r, é correto admitir que a
tensão de membrana varie linearmente ao longo da
espessura.

42. ( ) CESPE (2004) Círculo de Mohr
Como a tensão de membrana em um ponto do vaso
de pressão independe do plano considerado, desde
que o mesmo passe pelo centro da esfera, é correto
concluir que não se observam tensões cisalhantes
nas paredes do reservatório.

43. ( ) CESPE (2004) Membranas
A tensão de membrana observada na parede do
reservatório pode ser corretamente calculada por
meio da fórmula 𝜎 =
𝑝𝑟
2𝑡
.

Texto para as questões 44 e 45
(CERTO/ERRADO)
Um tubo de aço com diâmetro D, parede com
espessura t, comprimento L e submetido ao peso
próprio com resultante P está apoiado sobre dois
calços, um em uma de suas extremidades e o outro a
uma distância
𝐿
3
 da outra extremidade. Nessas
condições, julgue os itens a seguir.

44. ( ) CESPE (2004) Flexão Elástica
Uma vez que a deflexão da extremidade não apoiada
do tubo é não nula, o momento fletor correspondente
também é não nulo.

45. ( ) CESPE (2004) Flexão Elástica
O maior momento fletor observado no tubo, em valor
absoluto, é igual a
𝑃𝐿
18
e ocorre na seção transversal
apoiada à distância
𝐿
3
 de uma das extremidades.

46. CESPE (2008) Tensão e Deformação
A figura mostra, de forma esquemática, uma barra de
seção transversal de área A, comprimento L e módulo
Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 8

de elasticidade E, submetida a uma força de tração P,
produzindo uma deformação δ.

Sabendo-se que, de acordo com a lei de Hooke, F =
E.ε, em que F é a tensão na barra e ε é a deformação
específica, assinale a opção correta.
A) A rigidez axial da peça tracionada é o produto da
área da seção transvesal da barra pelo módulo de
elasticidade.
B) A medida da flexibilidade da barra, definida como
a deformação decorrente de uma carga unitária, pode
ser determinada quantitativamente pela relação
𝐸.𝐴
𝐿
.
C) A rigeza da barra, definida como a força necessária
para produzir uma deformação unitária, é
inversamente proporcional ao módulo de elasticidade.
D) A deformação ou alongamento específico ε é
diretamente proporcional à força de tração e
inversamente proporcional à deformação δ.
E) A tensão na seção da barra é definida pela relação:
𝜎 =
2𝑃
𝐴
.

47. CESPE (2008) Esforços Solicitantes

Na figura acima, é representada uma viga biapoiada,
submetida a uma carga q, distribuída e de valor igual
a 18 kgf/m. A seção transversal da viga é retangular,
medindo 2 cm de largura e 6 cm de altura.
Considerando essas informações e desprezando o
peso próprio da viga, assinale a opção correta.
A) A reação do apoio B, em módulo, é igual a 36 kgf.
B) O esforço cortante, na seção B, é igual a +18 kgf.
C) O módulo do momento fletor, na seção B, é igual a
35 kgfAm.
D) Sabendo-se que o módulo Z de resistência a
tração é expresso pela equação 𝑍 =
𝑏.ℎ2
6
, em que b e
h são a largura, a altura da seção transversal da viga,
então o módulo da tensão máxima (tração e
compressão) é igual a 30 kgf/cm2.
E) No ponto A, o esforço cortante é igual a zero.

48. CESPE (2008) Esforços Solicitantes

A figura representa o diagrama de esforços cortantes
de uma viga biapoiada. Considerando que A e B são
os pontos de apoio da viga e que seu peso é
desprezível, assinale a opção correta.
A) O módulo da reação no apoio A é igual a 4 kgf.
B) A carga atuante, que é distribuída ao longo da viga,
entre os pontos de apoio, é igual a 1 kgf/m.
C) O momento fletor no ponto C é, em módulo,
superior a 30 kgfAm.
D) Em um ponto no vão da viga, situado a 2 m do
apoio A, o esforço cortante é igual a +4 kgf.
E) Se o módulo de resistência da viga é igual a 221,25
cm3, então a tensão máxima de tração é igual a 200
kgf/cm2.

49. CESPE (2008) Esforços Solicitantes

A figura acima representa o diagrama dos momentos
fletores de uma viga biapoiada nos pontos de apoio A
e B. Desprezando-se o peso próprio da viga, assinale
a opção correta.
A) O esforço cortante no ponto A, em módulo, é
superior a 4 kgf.
B) A força na viga corresponde a uma carga
distribuída de valor igual a 4 kgf/m que atua em um
ponto do vão situado a 2 m a partir do ponto B.
C) A reação do apoio no ponto B é, em módulo, igual
a +2 kgf.
D) No ponto do vão da viga, que está a 2 m do ponto
B, o diagrama de esforço cortante apresenta uma
descontinuidade de 6 kgf, em módulo.
E) Na seção transversal da viga correspondente ao
do ponto C, o esforço cortante é igual a - 4 kgf.
Curso Preparatório – Professor Frydman
PROFESSORFRYDMAN.COM.BR 9

CEBRASPE 2022
Texto para as questões 50 a 57
(CERTO/ERRADO)
Os corpos materiais nunca podem ser estritamente
corpos rígidos, pois sempre que submetidos à ação
de uma força externa sofrem deformações que
alteram as distâncias relativas entre suas partes. As
deformações, quando são elásticas e linearmente
proporcionais às tensões externas ao qual o corpo
está submetido, podem ser calculadas a partir do
conhecimento dos módulos de elasticidade de Young,
os quais dependem do tipo de material do qual o
corpo é constituído. Esses módulos em geral são
muito grandes em sólidos e líquidos, implicando que
esses materiais deformam muito pouco. Como
exemplo, os módulos de Young do ferro e alumínio
são dados respectivamente por Yferro = 21 × 1010 Pa e
Yalumínio = 7 × 1010 Pa.
Considerando essas informações, julgue os itens a
seguir.

50. ( ) Tensão e Deformação
O fato de sólidos e líquidos se deformarem
elasticamente implica na possibilidade de propagação
de perturbações ondulatórias nesses meios.

51. ( ) Tensão e Deformação
Se uma barra de alumínio e outra de ferro do mesmo
tamanho forem submetidas a uma mesma força
externa que tende a comprimi-las, então a barra de
alumínio irá se comprimir três vezes mais que a barra
de ferro.

52. ( ) Tensão e Deformação
A velocidade de propagação de uma onda no ferro é
três vezes maior que a velocidade de propagação de
uma onda no alumínio.

53. ( ) Tensão e Deformação
Toda deformação elástica implica que um corpo
deformado pela ação de uma tensão externa volta à
sua configuração original.

54. ( ) Esforços Solicitantes
Uma viga com suas extremidades fixadas em dois
pontos de apoio tende a se curvar, implicando em
uma compressão em todos os pontos da viga.

55. ( ) Tensão e Deformação
Todo material tem módulo de Young de dilatação
igual ao módulo de compressão.

56. ( ) Tensão e Deformação
Todo sólido submetido a uma tensão externa que
aumenta se deforma elasticamente até romper ou
quebrar, quando um certo valor limiteé alcançado
pela tensão externa.

57. ( ) Tensão e Deformação
Para se dilatar o comprimento de uma barra de
alumínio em 1%, é necessário que a tensão externa
aplicada nas extremidades da barra seja de 21 × 108
Pa.
RESISTÊNCIA DOS MATERIAIS - GABARITO
1 2 3 4 5 6 7 8 9 10
E B D C B A E E E B
11 12 13 14 15 16 17 18 19 20
A D C B C A A B E C
21 22 23 24 25 26 27 28 29 30
B E D A C E E C E C
31 32 33 34 35 36 37 38 39 40
E C E C C C C E C E
41 42 43 44 45 46 47 48 49 50
E X C E C A E XXX D C
51 52 53 54 55 56 57
C XXX C E E E E
