ATIVIDADE A3 UND DE ESTUDO 4 - MÁQUINAS ELÉTRICAS

Prévia do material em texto

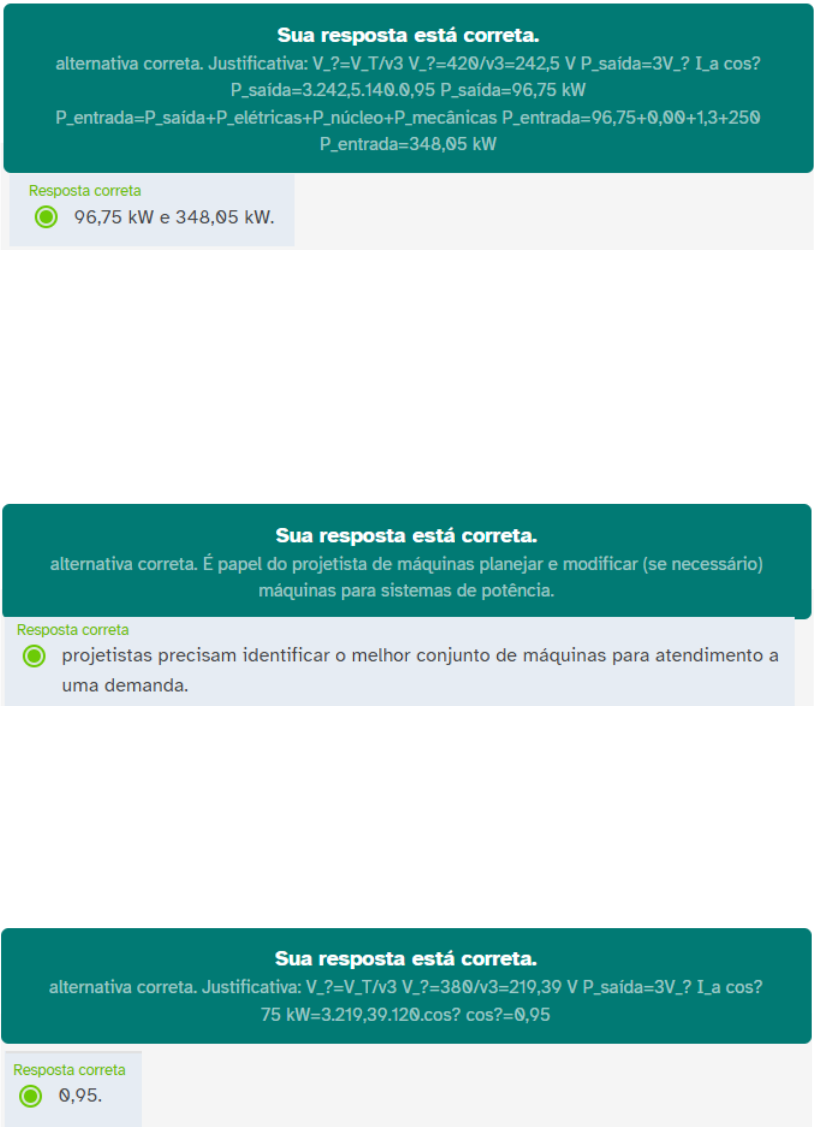

1 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 420 V. A corrente de armadura é de 140 A, com fator de potência 0,95 indutivo. Sabe-
se ainda que as perdas por atrito e ventilação desse motor são da ordem de 250 kW e que as perdas no
núcleo valem 1,3 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se,
respectivamente:


2 - A região de operação permitida de uma máquina síncrona, conforme os limites de segurança, é
apresentada, na maioria das vezes, por um gráfico, que representa a curva de capacidade da máquina.
Nesse gráfico, aparecem os carregamentos máximos de potência reativa, com cargas diversas. A análise
desse gráfico permite monitoramento e adequações, sempre que necessário.
Com relação à responsabilidade de dimensionar e monitorar o funcionamento de máquinas síncronas, é
correto afirmar que:


3 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 380 V. A corrente de armadura é de 120 A. Sabe-se ainda que as perdas por atrito e
ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, encontre o fator de potência de operação, para que a potência
de saída seja igual a 75 kW.


4 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 460 V. A corrente de armadura é de 120 A, com fator de potência 0,95 indutivo. Sabe-
se ainda que as perdas por atrito e ventilação desse motor são da ordem de 200 W e que as perdas no
núcleo valem 1,7 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se,
respectivamente:

5 - Tudo aquilo que pode ser mensurado, isto é, medido ou contado, caracteriza-se como grandeza.
Quando as grandezas interagem, produzem efeitos ou informações que caracterizam fatos, possibilitando
matemática de fenômenos reais. Toda grandeza possui unidade de medida padrão símbolo dessa
unidade. Dentre as diversas grandezas elétricas, podem ser citadas a tensão e corrente elétricas, por
exemplo.
Considere as grandezas elétricas a seguir, importantes para a operação de uma máquina síncrona em
regime permanente.
 I. Tensão elétrica de terminal.
II. Corrente elétrica de campo e de armadura.
III. Número de polos da máquina.
IV. Rendimento.
V. Fator de potência.
 Está correto o que se afirma em:



6 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 480 V, com fator de potência 0,85. Sabe-se ainda que as perdas por atrito e ventilação
desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, a corrente de armadura necessária para que a potência de
saída seja igual a 85 kW deverá ser:

7 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 480 V. A corrente de armadura é de 120 A, com fator de potência 0,85 indutivo. Sabe-
se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no
núcleo valem 2 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se,
respectivamente:

8 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 720 V. A corrente de armadura é de 90 A, com fator de potência 0,85 indutivo. Sabe-
se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 kW e que as perdas no
núcleo valem 1,9 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se,
respectivamente:



9 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 540 V. A corrente de armadura é de 90 A. Sabe-se ainda que as perdas por atrito e
ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, encontre o fator de potência de operação, para que a potência
de saída seja igual a 75 kW.

10 - Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e
tensão terminal de 480 V. A corrente de armadura é de 120 A. Sabe-se ainda que as perdas por atrito e
ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, encontre o fator de potência de operação, para que a potência
de saída seja igual a 85 kW.
