Assinale a opção correta no que se refere ao dimensionamento de condutores em instalações elétricas prediais de baixa tensão.
Para efeito de dimensionamento de condutores, os condutores de fase são considerados carregados, ao passo que os condutores neutro e
de proteção são considerados descarregados.
Em dimensionamentos de condutores é indispensável o uso de fator de correão de temperatura ambiente e do solo mesmo que sejam
instalados em eletrocalhas
X Para realizar o dimensionamento adequado de condutores, é necessário definir a maneira como os condutores serão instalados, ou seja,
se serão instalados em eletroduto, bandejas, canaletas, ao ar, entre outros.
No dimensionamento de condutores, é necessário considerar fatores de correção, como as condições do ar e de altitude do local onde a
instalação será posta.
De acordo com o critério de queda de tensão, o limite de queda de tensão, no circuito terminal da instalação, é igual a 10%.
[350082_5600
5]
Questão
002

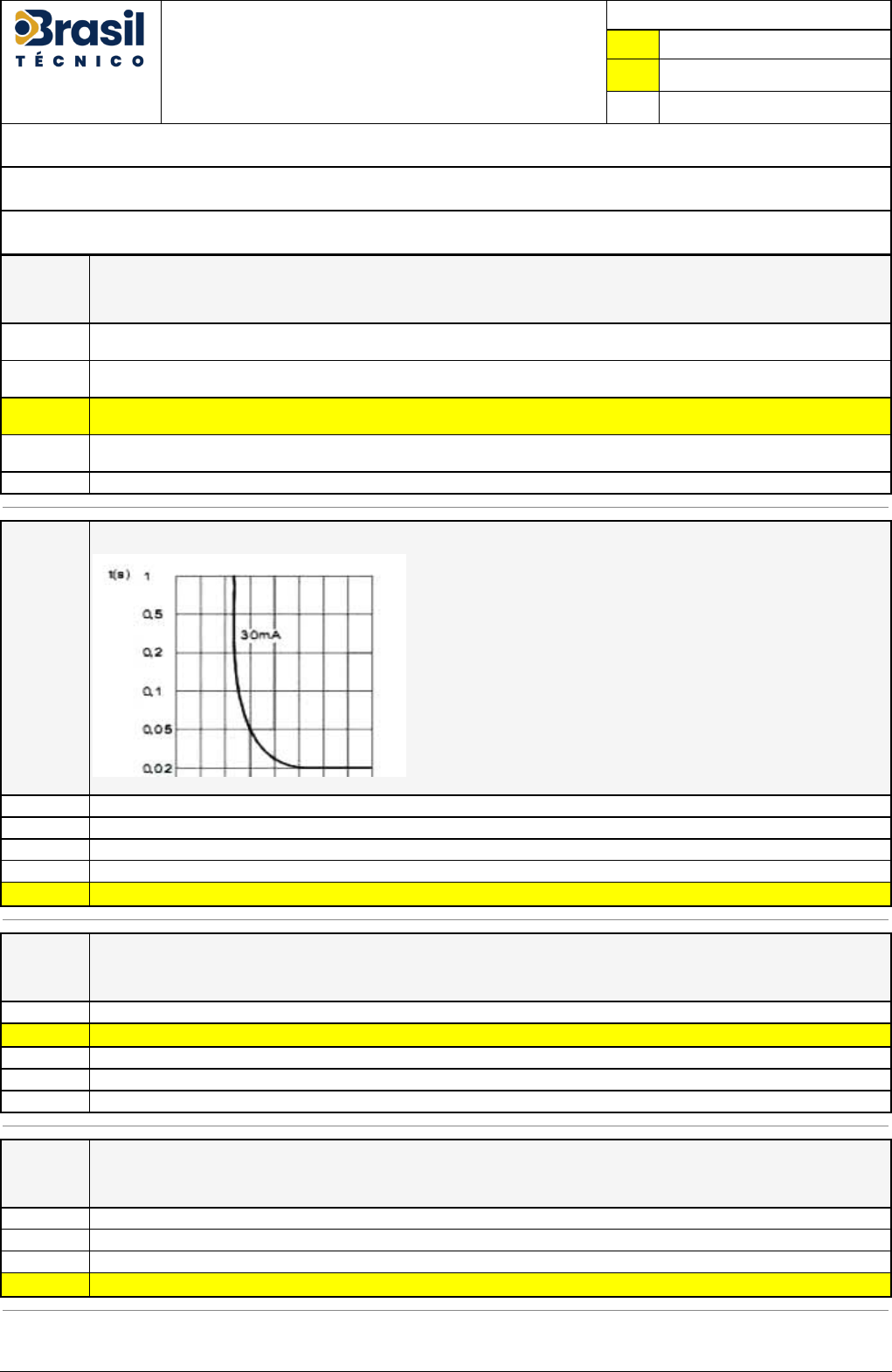

A figura abaixo representa a curva de atuação de um dispositivo de proteção usado em instalações elétricas residenciais, comerciais e
industriais.
Trata-se de um:
Dispositivo de proteção contra surtos.
Fusível NEOZED.
Fusível DIAZED.
Disjuntor termomagnético.
X Dispositivo diferencial-residual.
[350082_1687
75]
Questão
003
A respeito da isolação dos fios e cabos utilizados em instalações elétricas em baixa tensão, analise as afirmativas a seguir.
I.O condutor com isolação PVC possui maior capacidade de condução que o de isolação EPR.
II.Os condutores com isolações de XLPE e EPR possuem a mesma capacidade de condução.
III. O condutor com isolação PVC possui maior capacidade de sobrecarga que o de isolação XLPE. Está correto o que se afirma em:
II e III, somente
X II, somente
III, somente
I e II, somente
I, somente
[350082_4713
5]
Questão
004
Os condutores capazes de irradiar ou captar energia elétrica funcionando como antenas, denominamos como:
Cabos dieléctro
Fios Solares
Fios de aterramento
X Fios coaxiais
Pincel Atômico - 13/02/2025 13:20:34 2/3
[350082_1018
7]
Questão
005
A identificação dos condutores Fase, Neutro e Proteção, é feita através de cores padronizadas da Isolação, com o objetivo de facilitar a
execução e/ou manutenção/reforma na instalação elétrica, bem como, aumentar a segurança da pessoa que está lidando com a instalação
elétrica.A Norma NBR 5410/97 determina que os condutores isolados devem ser identificados pela cor da Isolação, conforme a sua função:
Condutor Neutro: a isolação deve ser sempre na cor azul claro
X Condutor Fase: a isolação deverá ser de cores iguais dos condutores, Neutro e o de Proteção (PE)
De acordo com a norma, não existe preferência de cores para identificação de condutores de eletricidade
Condutor de Proteção (PE): a isolação deve ser na cor dupla verde e azul. Na falta da dupla coloração, admite-se o uso da cor verde
O fio de fase deve ser mais fino do que o fio do neutro
[350083_5601
5]
Questão
006
Uma instalação elétrica possui corrente de projeto calculada a ser considerada no dimensionamento dos condutores (IB) igual a 25,2 A.
Para facilitar o processo de dimensionamento dos condutores e dos dispositivos de proteção a serem utilizados na instalação, um
engenheiro consultou as tabelas da norma NBR 5410/2004 e anotou dados que relacionam as seções transversais dos condutores com as
capacidades de condução destes, de acordo com a forma de instalação e as características do circuito sob análise. O engenheiro anotou,
ainda, os dados das correntes nominais dos disjuntores disponíveis para a instalação. As anotações foram ilustradas nas tabelas a seguir,
onde Iz é a corrente referente à capacidade máxima de condução dos condutores e IN é a corrente nominal dos disjuntores disponíveis.
Considerando os dados anotados pelo engenheiro e a corrente de projeto IB calculada para garantir que a instalação respeitará a norma
NBR 5410/2004 no que se refere à proteção contra sobrecarga, sem sobredimensionar os cabos e os disjuntores, a seção transversal dos
condutores (em mm2 ) e a corrente nominal do disjuntor (em A) a serem utilizadas serão iguais, respectivamente, a:
4 mm2 e 32 A.
10 mm2 e 40 A.
4 mm2 e 25 A
X 6 mm2 e 32 A.
6 mm2 e 25 A.
[350083_1687
86]
Questão
007
O dispositivo de proteção que se constitui de um condutor que funde, interrompendo a corrente, toda vez que ela ultrapassa a intensidade
para a qual foi dimensionada é chamado de:
Contator
Dispositivo DR
Interruptor
Disjuntor
X Fusível
[350083_1024
6]
Questão
008
Para funcionar com desempenho satisfatório e ser suficientemente segura contra risco de acidentes fatais, toda instalação elétrica de alta e
baixa tensão deve possuir um sistema de aterramento, dimensionado adequadamente para as condições de cada projeto. Dentre os
objetivos abaixo, qual NÃO diz respeito aos propósitos de um sistema de aterramento?
Segurança contra sobrecarga.
Uniformização do potencial em toda a área do projeto, prevenindo contra lesões perigosas que possam surgir durante uma falta fase-terra.
X Proteção do indivíduo contra descargas atmosféricas.
Segurança de atuação da proteção.
Proteção do indivíduo contra contatos com partes metálicas da instalação energizadas acidentalmente.
[350081_1687
89]
Questão
009
A norma NBR 5410 define alguns esquemas de aterramento que podem ser utilizados nas instalações elétricas de baixa tensão. Quanto ao
sistema de aterramento tipo TT pode-se afirmar que:
Não existe nenhum ponto da alimentação diretamente aterrado; ela é isolada da terra ou aterrada por uma impedância (Z) de valor
elevado. As massas são ligadas à terra por meio de eletrodo ou eletrodos de aterramento próprios.
O condutor de proteção elétrica (PE) e o condutor neutro (N) são conectados em um mesmo ponto na alimentação do circuito, porém
distribuídos de forma independente por toda a instalação.
X O condutor neutro (N) e as massas (carcaças) são aterradas através de eletrodos de aterramento eletricamente distintos.
Pincel Atômico - 13/02/2025 13:20:34 3/3
Nesse esquema, a corrente resultante de uma única falta fase-massa não possui, em geral, intensidade suficiente para fazer a proteção
atuar, mas pode representar um perigo para as pessoas que tocarem a massa energizada, devido às capacitâncias da linha em relação à
terra (principalmente no caso de alimentadores longos) e à impedância existente entre a alimentação e a terra.
Não há distinção entre os condutores de proteção elétrica (PE) e o condutor neutro (N), isto é, tem-se um único condutor denominado PEN,
que combina as funções de neutro e de proteção (terra) por toda a instalação.
[350081_5606
2]
Questão
010
A tabela a seguir relaciona os diâmetros nominais externos de eletrodutos rígidos de PVC, tipo roscável, com a seção total ocupada pelos
condutores.
Um eletroduto rígido de PVC roscável deve ser capaz de conter 4 circuitos monofásicos, de uma mesma instalação, todos com condutores
isolados com PVC 70°C, sendo dois circuitos com condutores de 6 mm2 (área total de cada cabo 16,6 mm2); um circuito com condutores
de 4 mm2 (área total de cada cabo 13,2 mm2) e um circuito com condutores de 2,5 mm2 (área total de cada cabo 10,2 mm2). O condutor
de proteção dos quatro circuitos é de 6 mm2.
O diâmetro mínimo desse eletroduto deve ser:
32
20
40
Nenhumadas seções acima atendem aos critérios da NBR no que tange ocupação máxima do eletroduto
X 25
