Comportamento e Projeto de Colunas

Prévia do material em texto

OBJETIVOS DO CAPÍTULO
Neste capítulo, d iscut i remos o comportamento de co lunas e ind icaremos a lg u ns dos métodos usados para
seu projeto . O capítu lo começa com uma d iscussão gera l sobre a flambagem, seg u ida pela determinação da
carga axia l necessária para provocá-la em uma co luna idea l . Em seguida, faremos uma anál ise mais rea l ista,
que considera qua lquer flexão na co luna . Além d isso, a flambagem ine lástica de uma co luna é apresentada
como um tópico especia l . No fina l do capítulo, d iscut i remos a lguns dos métodos usados para projetar colu­
nas com cargas concêntricas e excêntricas feitas de materia is comuns na engenhari a .
1 3 . 1 rga crítica
Sempre que se projeta um elemento estrutural, é
necessário que ele satisfaça requisitos específicos de
resistência, deflexão e estabilidade. Nos capítulos an­
teriores discutimos alguns dos métodos usados para
determinar a resistência e a deflexão de um elemento
estrutural, considerando-o sempre em equilíbrio está­
vel. Todavia, alguns elementos estruturais podem estar
sujeitos a cargas de compressão e, se forem compridos
e esbeltos, a carga poderá ser grande o suficiente para
provocar uma deflexão ou uma oscilação lateral. Mais
especificamente, elementos estruturais compridos e
esbeltos sujeitos a uma força de compressão axial são
denominados colunas, e a deflexão lateral que ocor­
re é denominadaflambagem. Com muita frequência a
flambagem de uma coluna pode resultar em uma falha
repentina e dramática de uma estrutura ou mecanismo
e, por isso, é preciso dedicar especial atenção ao proje­
to de colunas para que estas possam suportar com se­
gurança as cargas pretendidas sem sofrer flambagem.
t
Per
(a)
P > Per
�
\
t
(b)

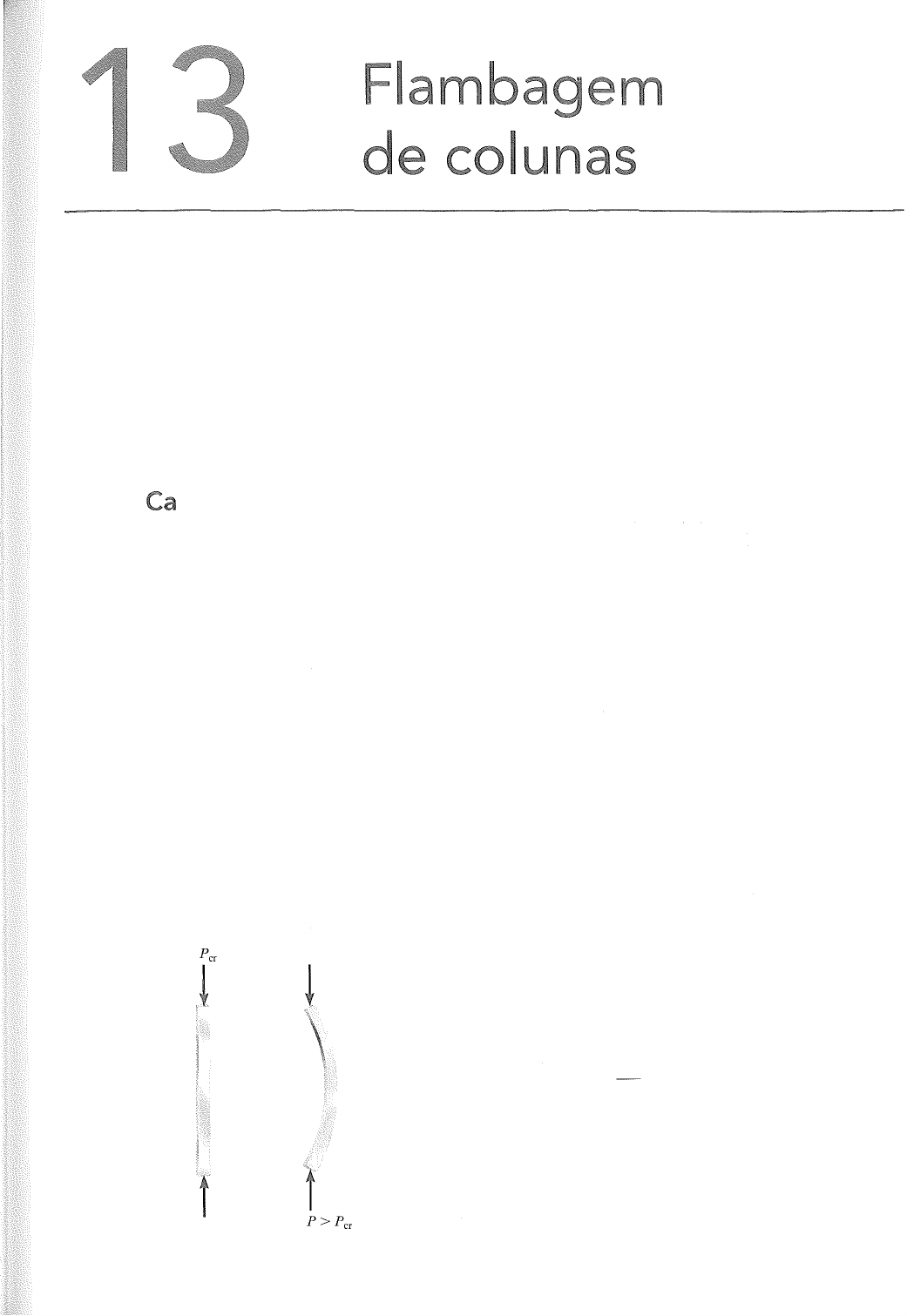

Figura 13.1
A carga axial máxima que uma coluna pode supor­
tar quando está na iminência de sofrer flambagem é
denominada carga crítica, Per (Figura 13.la) . Qual­
quer carga adicional provocará flambagem na coluna
e, portanto, deflexão lateral, como mostra a Figura
13.lb. Para entender melhor a natureza dessa instabi­
lidade, considere um mecanismo composto por duas
barras sem peso, rígidas e conectadas por pinos nas ex­
tremidades (Figura 13 .2a). Quando as barras estão na
posição vertical, a mola, de rigidez k, não está esticada
e uma pequena força vertical P é aplicada ao topo de
uma delas. Podemos perturbar essa posição de equi­
líbrio deslocando o pino em A até uma pequena dis­
tância Ll (Figura 13 .2b ). Como mostra o diagrama de
corpo livre do pino, quando as barras são deslocadas
(Figura 13 .2c) , a mola produz uma força de recupera­
ção F = k!l, enquanto a carga aplicada P desenvolve
duas componentes horizontais, Px = P tg 8, que ten­
dem a empurrar o pino (e as barras) ainda mais para
fora da posição de equilíbrio. Visto que 8 é pequeno,
Ll = 8(L/2) e tg 8 = 8. Assim, a força de restauração
da mola torna-se F = k8L/2, e a força perturbadora
2P = 2P8. X
Se a força de restauração for maior que a força per-
turbadora, isto é, k8L/2 > 2P8, e observando que 8 é
cancelado, poderemos resolver P, o que dá
p -
4 equilíbrio instável
478 RESISTÊNCIA DOS MATERIAIS
p
(a)
L
2
_l
p
(b)
F
Figura 13.2
nesse caso, o mecanismo estaria em equilíbrio instá­
vel. Em outras palavras, se essa carga P for aplicada
e ocorrer um leve deslocamento em A, o mecanismo
tenderá a sair do equilíbrio e não retornar a sua posi­
ção original.
O valor intermediário de P, definido pelo requisito
k8L/2 = 2P8, é a carga crítica. Aqui,
kL Pcr = 4 equilíbrio neutro
Essa carga representa um caso de mecanismo que
está em equilíbrio neutro. Como Per é independente do
(pequeno) deslocamento 8 das barras, qualquer leve
perturbação aplicada ao mecanismo não fará com que
ele se afaste mais do equilíbrio, nem que retorne a sua
posição original. Em vez disso, as barras permanecerão
na posição defletida.
Esses três estados de equilíbrio são representados
graficamente na Figura 13 .3 . O ponto de transição
onde a carga é igual ao valor crítico P = Per é denomi­
nado ponto de bifurcação. Nesse ponto o mecanismo
estará em equilíbrio para qualquer valor pequeno de 8
medido para a direita ou para a esquerda da vertical.
Em termos físicos, Per representa a carga sob a qual
o mecanismo está na iminência de sofrer flambagem.
p
Equilíbrio l instável i 0onto de bifurcação
Equilíbrio____J
. . T neutro 1
Equilíbrio p = kL
----
e
-
st
-
á
-
ve
-
1
--�--�
�
-
cr
---
4
--------· e o
Figma 13.3
É bastante válido determinar esse valor considerando
pequenos deslocamentos como fizemos aqui; contudo,
é preciso entender que Per pode não ser o maior va­
lor de P que o mecanismo pode suportar. De fato, se
uma carga maior for colocada nas barras, pode ser que
o mecanismo tenha de sofrer uma deflexão adicional
antes que a mola seja comprimida ou alongada o sufi­
ciente para manter o mecanismo em equilíbrio.
Assim como ocorre com o mecanismo de duas bar­
ras que acabamos de discutir, podemos obter as car­
gas de flambagem críticas para colunas suportadas de
vários modos, e o método usado para fazer isso será
explicado na próxima seção. Embora no projeto de en­
genharia a carga crítica possa ser considerada como a
maior carga que a coluna pode suportar, entenda que,
assim como no mecanismo de duas barras, se uma co­
luna estiver em posição fletida ou flambada, ela poderá
suportar uma carga maior ainda do que Per· Entretanto,
infelizmente, essa carga pode exigir que a coluna sofra
uma grande deflexão que, em geral, não é tolerada em
estruturas de engenharia ou máquinas. Por exemplo,
pode ser que apenas alguns newtons de força bastem
para provocar flambagem em uma barra de medição,
mas a carga adicional que ela pode suportar só pode
ser aplicada após ela ter sofrido uma deflexão lateral
relativamente grande.
1 3 .2 Col una idea l com apoios
de pi nos
Nesta seção, determinaremos a carga crítica de
flambagem para uma coluna suportada por pinos,
como mostra a Figura 13.4a. A coluna a ser conside­
rada é uma coluna ideal, o que significa uma coluna
perfeitamente reta antes da carga, feita de material
homogêneo e na qual a carga é aplicada no centroide
da seção transversal. Consideramos ainda que o mate­
rial comporta-se de uma maneira linear elástica e que
•
p
(a)
F
(b)
Figura 13.4
(c)
a coluna sofre flambagem ou flexão em um único pla­
no. Na realidade, as condições de perfeita retidão da
coluna e aplicação de carga nunca são cumpridas; to­
davia, a análise a ser realizada em uma 'coluna ideal' é
semelhante à usada para analisar colunas inicialmente
fletidas (tortas) ou sobre as quais são aplicadas cargas
excêntricas. Esses casos mais realistas serão discutidos
mais adiante neste capítulo.
Visto que uma coluna ideal é reta, teoricamente a
carga axial P poderia ser aumentada até ocorrer fa­
lha por ruptura ou escoamento do material. Contudo,
quando a carga crítica P,, é atingida, a coluna está na
iminência de tornar-se instável, de modo que uma pe­
quena força lateral F (Figura 13 .4b ) , fará com que ela
permaneça na posição defletida quando Ffor removida
(Figura 13.4c) . Qualquer ligeira redução na carga axial
P em relação a P,� fará com que a coluna endireite-se,
e qualquer ligeiro aumento em P, que ultrapasse P,,,
provocará aumentos adicionais na deflexão lateral.
O fato de a coluna continuar estável ou tornar-se
instável quando sujeita a uma carga axial dependerá de
sua capacidade de restauração, que é baseada em sua
resistência à flexão. Por consequência, para determinar
a carga crítica e a forma da coluna quando flambada,
aplicaremos a Equação 12.10 que relaciona o momento
interno na coluna com sua forma defletida, istoé,
(13 .1)
Lembre-se de que essa equação considera que a
inclinação da curva elástica seja pequena* e que as de­
flexões ocorrem somente por flexão. Quando a coluna
está em posição defletida (Figura 13.5a), o momento
fletor interno pode ser determinado pelo método das
' Se tivermos de considerar grandes defiexões, deveremos usar a
equação diferencial 12.4,EJ(d'v/dx2)/[l + (dvldx2)]'12 = M, que é
mais precisa.
p --.----,---- !
L
X
(a)
p
�
I i
L
L
tp
I
X
n = l
v
v
FLAMBAGEM DE COLUNAS 479
i } M p
(b)
L
2
L
P = 4P,,
�
1
P = 4P,,
(c) n = 2
Figura 13.5
seções. O diagrama de corpo livre de um segmento na
posição defletida é mostrado na Figura 13 .5b. Aqui,
tanto a deflexão v quanto o momento interno M são
mostrados na direção positiva, de acordo com a con­
venção de sinal usada para estabelecer a Equação 13 .1 .
Somando momentos, o momento interno é M = -Pv.
Assim, a Equação 13 .1 torna-se
(13.2)
480 RESISTÊNCIA DOS MATERIAIS
Essa é uma equação diferencial linear homogênea de
segunda ordem com coeficientes constantes. Podemos
mostrar, pelo método das equações diferenciais ou
por substituição direta na Equação 13.2, que a solu­
ção geral é
As duas constantes de integração são determina­
das pelas condições de contorno nas extremidades da
coluna. Visto que v = o em X = O, então c2 = O. E,
considerando v = O em x = L,
Essa equação é satisfeita se C1 = O; porém, v = O, o
que é uma solução trivial que exige que a coluna per­
maneça sempre reta, ainda que a carga faça com que a
coluna torne-se instável. A outra possibilidade é
que é satisfeita se
ou
�L = mr
n21r2EI
P = L2 n = 1, 2, 3, . . . (13.4)
O menor valor de P é obtido quando n = 1, de
modo que a carga crítica para a coluna é, portanto,
Essa carga às vezes é denominada carga de Eu­
leT; nome que se deve ao matemático suíço Leonhard
Euler que foi o primeiro a resolver esse problema em
1757. A forma flambada correspondente é definida
pela equação
1TJ v = c1 sen L
Nessa expressão, a constante C1 representa a defle­
xão máxima vrnáx' que ocorre no ponto médio da coluna
(Figura 13.5c.) Não é possível obter valores específicos
para Cl' uma vez que a forma defletida exata da coluna
é desconhecida após a flambagem. Porém, considera­
mos que essa deflexão seja pequena.
Entenda que n na Equação 13.4 representa o núme­
ro de ondas na forma defletida da coluna. Por exemplo,
se n = 2, então, pelas equações 13.3 e 13.4, aparecerão
duas ondas na forma flambada (Figura 13.5c), e a co­
luna suportará uma carga crítica de 4Pc, imediatamen­
te antes da flambagem. Visto que esse valor é quatro
vezes a carga crítica e a forma defletida é instável, na
prática, essa forma de flambagem não existirá.
Como ocorreu com o mecanismo de duas barras
discutido na Seção 13.1, podemos representar as ca­
racterísticas da deflexão provocada por uma carga na
coluna ideal pelo gráfico mostrado na Figura 13.6. O
ponto de bifurcação representa o estado de equilíbrio
neutro, ponto em que a carga crítica age sobre a colu­
na. Aqui, a coluna está na iminência da flambagem.
Devemos observar que a carga crítica é indepen­
dente da resistência do material; mais exatamente, ela
depende somente das dimensões da coluna (I e L)
e da rigidez ou do módulo de elasticidade do mate­
rial, E. Por essa razão, no que diz respeito à flamba­
gem elástica, colunas feitas, por exemplo, de aço de
alta resistência, não oferecem nenhuma vantagem
em relação às feitas de aço de resistência mais baixa,
uma vez que o módulo de elasticidade para ambos
os materiais é aproximadamente o mesmo. Observe
também que a capacidade de carga de uma coluna
aumentará à medida que o momento de inércia da
seção transversal aumentar. Assim, colunas eficientes
são projetadas de modo que a maior parte da área da
seção transversal da coluna esteja localizada o mais
longe possível dos eixos principais do centroide da
seção. É por isso que as seções ocas como tubos são
mais eficientes do que as maciças. Além do mais, as
seções de abas largas e colunas 'construídas' com per­
fis em U, cantoneiras, placas etc. são melhores do que
as maciças e retangulares.
p
Equilíbrio \ ,
instável /Ponto de bifurcação
Equilíbrio_)
neutro
Equilíbrio
estável
7r2EI f� L' -----"'--'-----'------- v
o
Figura 13.6
p
a
Figura 13.7
Também é importante entender que uma coluna
sofrerá fiambagem em torno do eixo principal da seção
transversal que tenha o menor momento de inércia (o
eixo menos resistente). Por exemplo, uma coluna de
seção transversal retangular, como uma barra de me­
dição, mostrada na Figura 13.7, sofrerá fiambagem em
torno do eixo a-a e não do eixo b-b. O resultado é que
os engenheiros normalmente tentam conseguir um
equilíbrio mantendo os mesmos momentos de inércia
em todas as direções. Então, em termos geométricos,
tubos dariam excelentes colunas. Além disso, tubos
quadrados ou formas para as quais I
r
= IY também
constituem formas constantemente selecionadas para
colunas.
Resumindo a discussão, a equação da fiambagem
para uma coluna comprida e esbelta apoiada por pi­
nos pode ser rescrita, e os termos definidos da seguinte
maneira:
(13.5)
onde
P = carga crítica ou carga axial máxima na coluna c r
imediatamente antes do início da fiambagem.
Essa carga não deve bastar para que a tensão na
coluna exceda o limite de proporcionalidade
E = módulo de elasticidade para o material
I = menor momento de inércia para a área da se­
ção transversal da coluna
L = comprimento da coluna sem apoio, cujas ex­
tremidades estejam presas por pinos
Para a finalidade de projeto, a Equação 13.5
também pode ser escrita de uma forma mais útil, se
expressarmos I = Ar2, onde A é a área da seção trans­
versal e r o raio de giração da área da seção transver­
sal. Assim,
ou
FLAMBAGEM DE COLUNAS 481
380
250 f--------;
100
Aço estrutural
(cre = 250 MPa)
Figura 13.8
1T2E (}" = ---:-cr (L/r? (13.6)
Nessa expressão,
O" = tensão crítica, que é uma tensão média na co­cr
luna imediatamente antes da fiambagem. Essa
é uma tensão elástica e, portanto, O"cr :::; O" c
E = módulo de elasticidade para o material
L = comprimento da coluna sem apoio, cujas ex­
tremidades estejam presas por pinos
r = menor raio de giração da coluna, determina­
do por r = vYiÃ, onde I é o menor momento
de inércia da área da scção transversal da
coluna, A
A relação geométrica L/r na Equação 13 .6 é conhe­
cida como índice de esbeltez. É uma medida da flexi­
bilidade da coluna e, como discutiremos mais adiante,
serve para classificar colunas como compridas, inter­
mediárias ou curtas.
É possível representar a Equação 13.6 em gráfico
usando eixos que representam a tensão crítica em relação
ao índice de esbeltez. Exemplos desse gráfico para colu­
nas feitas de uma liga comum de aço estrutural e alumí­
nio são mostrados na Figura 13.8. Observe que as curvas
são hiperbólicas e válidas somente para tensões críticas
abaixo do limite de escoamento do material (limite de
proporcionalidade), visto que o material deve se compor­
tar elasticamente. Para o aço, a tensão de escoamento
482 RESISTÊNCIA DOS MATERIAIS
.. Colunas são elementos estruturais longos e esbeltos, sujeitos a cargas axiais .
.. A carga crítica é a carga axial máxima que uma coluna pode suportar quando na iminência de sofrer tlambagem.
Essas cargas representam um caso de equilíbrio neutro.
" Uma coluna ideal é, de início, perfeitamente reta e feita de material homogêneo e tem a carga aplicada no centroicle
de sua seção transversal.
.. Uma coluna acoplada por pinos sofrerá flambagem em tomo do eixo principal da seção transversal que tenha 0
menor momento de inércia.
" O índice de esbeltez é L! r, onde r é o menor raio ele giração ela seção transversal. A tlambagem ocorrerá em torno do
eixo no qual esse índice tiver o maior valor.
é (cr ) = 250 MP a [E = 200 GP a] e, para o alumínio, é e aço aço(cr ) 1 = 190 MPa [E 1 = 70 GPa]. Substituindo cr = cr na e a a cr e
Equação 13 .6, os menores índices de esbeltez aceitáveis
para colunas de aço e de alumínio são, portanto, (L/r) aço =
89 e (L/r)a1 = 60,5, respectivamente. Assim, para uma
coluna de aço, se (L/r) aço ::::: 89, a fórmula de Euler pode
ser usada para determinar a carga de ftambagem, visto
que a tensão na coluna permanece elástica. Por outro
lado, se (L/r) açode inércia para um
perfil W150 x 24 são determinados pela tabela no Apêndice B.
Temos I, = 13,4 x 106mm4, IY = 1,83 x 106 mm4•
FLAMBAGEM DE COLUNAS 485
Aplicando a Equação 13.11, obtemos
(Pcr )x = 7r2EI� = 7r2 [200(106 ) kN/m2 ]13,4(100-6) m4
(KL)x (4 m)2
= 1 .653,2kN
= 460,8 kN
Por comparação, a flambagem ocorrerá torno do eixo y-y.
A área da seção transversal é 3.060 mm2; portanto, a ten­
são de compressão média na coluna será
=
Per = 460,8(10
3) N _ / 2 CTcr A ? - 150,6 N mm 3.060 mm-
Visto que essa tensão é menor do que a tensão de escoamen­
to, a flambagem ocorrerá antes do escoamento do material.
Assim,
P = 461 kN
çr Resposta
OBSERVAÇÃO: Pela Equação 13.12 podemos ver que a
flambagem sempre ocorrerá em torno do eixo da coluna que
tenha o maior índice de esbeltez, visto que um grande índice
de esbeltez resultará em pequena tensão crítica. Assim, uti­
lizando os dados para o raio de giração dados pela tabela no
Apêndice B, temos
4 m(l.OOO mm/m)
= 60 4 66,2 mm '
( KL ) = 2,8 m(l .OOO mm/m) = 114,3
r
Y
24,5 mm
Por consequência, ocorrerá flambagem no eixo y-y, que é
a mesma conclusão a que chegamos comparando as equa­
ções 1 e 2.
A coluna de alumínio está presa na base e seu topo está
ancorado por cabos de modo a impedir que o topo movi­
mente-se ao longo do eixo x (Figura 13.14a). Se conside­
rarmos que ela está fixa na base, determine a maior car­
ga admissível P que pode ser aplicada. Use um fator de
segurança para flambagem FS = 3,0. Considere Ea1 = 70
GPa, ue = 215 MPa, A = 7,5(10-3)m2, I, = 61,3(10-6)m4,
IY = 23,2(10-6)m4•
486 RESISTÊNCIA DOS MATERIAIS
X
(a)
\ I I) Le = 3,5 m
Le = 10 m
�
Flambagem no eixo x-x Flambagem no eixo y-y
(b) (c)
Figma 13.14
SOLUÇÃO
A fiambagem em tomo dos eixos x e y é mostrada nas figuras
13.14b e 13.14c, respectivamente. Usando a Figura 13.12a, para
a fiambagem no eixo x-x , K = 2, portanto, (KL)x = 2(5 m) =
10 m. Para a fiambagem no eixo y-y,K = 0,7, portanto, (KL) =
0,7(5 m) = 3,5 m.
v
Aplicando a Equação 13.11, as cargas críticas para cada caso são
112Eix 112[70 ( 109) N/m2)[ 61,3(10-6) m4]
(Pcr)x =
(KL)�
=
(10 m?
= 424 kN
112Ely 112[70(109) Njm2)[23,2(10-6) m4]
(Pcr)y =
(KL);
=
(3,5 m?
= 1,31 MN
Por comparação, à medida que P aumenta, a coluna sofrer . d . a fiambagem em tomo o e1xo x-x. Portanto, a carga admissí-vel é
Visto que
Per 424 kN Pactm = FS = 3Q = 141 kN , Resposta
Per 424 kN
O'cr = -
A =
3 2
= 56,5 MPaelemento
estrutural AB com raio de 50 mm.
r----- 4 m -- -- 4 m --1----- 4 m ----!
p p
Problemas 13.22/23
'13.24. A treliça é feita de barras de aço A-36 e cada uma
delas tem seção transversal circular com diâmetro de 40
mm. Determine a força máxima P que pode ser aplicada
sem provocar ftambagem em nenhum dos elementos es­
truturais. As extremidades dos elementos estruturais estão
acopladas por pinos.
13.25. A treliça é feita de barras de aço A-36 e cada uma
delas tem seção transversal circular. Se a carga aplicada for
P = 50 kN, determine, com aproximação de múltiplos de 5
mm, o diâmetro do elemento estrutural AB que impedirá
que esse elemento estrutural sofra ftambagem. As extremi­
dades dos elementos estruturais estão apoiadas por pinos.
p
Problemas 13.24/25
13.26. As extremidades do elo de aço-ferramenta L-2
de uma máquina de forjar estão acopladas aos garfos por
pinos, como mostra a figura. Determine a carga máxima
P que ele pode suportar sem sofrer ftambagem. Use um
fator de segurança FS = 1 ,75 para a ftambagem. Obser­
ve que, no lado esquerdo da figura, as extremidades estão
presas por pino, ao passo que no lado direito, elas estão
engastadas.
FLAMBAGEM DE COLUNAS 489
p p
p p
Problema 13.26
13.27. O mecanismo articulado é composto por duas hastes
de aço A-36, cada uma com seção transversal circular. Deter­
mine, com aproximação de múltiplos ele 5 mm, o diâmetro de
cada haste que suportará uma carga P = 30 kN. Considere
que as extremidades das hastes estão acopladas por pinos.
Use fator de segurança de 1,8 para ftambagem.
*13.28. O mecanismo articulado é composto por duas has­
tes de aço A-36, cada uma com seção transversal circular. Se
cada haste tiver diâmetro de 20 mm, determine a maior carga
que o mecanismo pode suportar sem provocar ftambagem
em nenhuma das hastes. Considere que as extremidades das
hastes estão acopladas por pinos.
Problemas 13.27/28
13.29. O tubo de aço A-36 tem diâmetro externo de 50 mm
e espessura de 12 mm. Se for mantido no lugar por um cabo
de ancoragem, determine a maior força vertical P que pode
ser aplicada sem provocar ftambagem no tubo. Considere
que as extremidades do tubo estão acopladas por pinos.
13.30. O tubo de aço A-36 tem diâmetro externo de 50 mm.
Se for mantido no lugar por um cabo de ancoragem, determi­
ne, com aproximação de múltiplos de 5 mm, o diâmetro inter­
no exigido para que ele possa suportar uma carga vertical má­
xima P = 20 kN sem provocar ftambagem no tubo. Considere
que as extremidades do tubo estão acopladas por pinos.
490 RESISTÊNCIA DOS MATERIAIS
p
Problemas 13.29/30
13.31. O mecanismo articulado é composto por duas hastes
de aço A -36, cada uma com seção transversal circular. Deter­
mine, com aproximação de múltiplos de 5 mm, o diâmetro
de cada haste que suportará uma carga de 4,5 kN. Considere
que as extremidades das hastes estejam acopladas por pinos.
Use fator de segurança FS = 1 ,8 para fiambagem.
B
�4,8 m --4�2,7 m�
Problema 13.31
*13.32. O mecanismo articulado é composto por duas has­
tes de aço A-36, cada uma com seção transversal circular. Se
cada haste tiver diâmetro de 20 mm, determine a maior carga
que o mecanismo pode suportar sem provocar fiambagem
em nenhuma das hastes. Considere que as extremidades das
13.33. Considere que as extremidades da barra de aço AB
da estrutura estejam acopladas por pinos para fiambagem no
eixo y-y. Se P = 18 kN, determine o fator de segurança para
fiambagem em torno do eixo y-y devido à carga aplicada.
E aço = 200 GPa, O' e = 360 MPa.
p
y
4m 1 50
y
Pmblema 13.33
13.34. Determine a carga máxima P que a estrutura pode
suportar sem provocar fiambagem no elemento estrutural
AB. Considere que AB é feito de aço e que suas extremi­
dades estão presas por pinos para fiambagem no eixo y-y e
engastadas em ambas as extremidades para fiambagem no
eixo x-x. E aço = 200 GPa, 0'0 = 360 MPa.
p
y
4m l 50
y
hastes estejam conectadas por pinos. Problema 13.34
B 13.35. Determine a força máxima P que pode ser aplicada
-.------ ao cabo de modo que a haste de controle BC de aço A-36
não sofra fiambagem. A haste tem diâmetro de 25 mm.
�4,8 m --4!1--2,7 m�
Problema 13.35
Problema 13.32
13.36. Determine a carga máxima admissível P que pode
ser aplicada ao elemento estrutural BC sem provocar fiam­
bagem no elemento estrutural AB. Considere que AB é fei­
to de aço e que suas extremidades estejam presas por pinos
para fiambagem no eixo x-x e engastadas para fiambagem
no eixo y-y. Use um fator de segurança FS = 3 para fiamba­
gem. E aço = 200 GPa, O" e = 360 MPa.
p
X
Problema 13.36
13.37. Determine se a estrutura pode suportar uma carga
P = 20 kN, se o fator de segurança para fiambagem do ele­
mento estrutural AB for FS = 3. Considere que AB é feito
de aço e que suas extremidades estão presas por pinos para
fiambagem no eixo x-x e engastadas para fiambagem no eixo
y-y. E aço = 200 GPa, O" e = 360 MPa.
p
X
Problema 13.37
13.38. Considere que os elementos estruturais da treliça
estão acoplados por pinos. Se o elemento estrutural GF for
uma haste de aço A-36 com diâmetro de 50 mm, determine
o maior valor da carga P que pode ser suportada pela treliça
sem provocar fiambagem naquele elemento estrutural.
FLAMBAGEM DE COLUNAS 491
p
2 m
X
Problema 13.38
*13.39. Considere que os elementos estruturais da treliça
estão acoplados por pinos. Se o elemento estrutural AG for
uma haste de aço A-36 com diâmetro de 50 mm, determine
o maior valor da carga P que pode ser suportada pela treliça
sem provocar fiambagem naquele elemento estrutural.
H G F E
p p
Problemas 13.39/40
13.40. Determine a carga máxima distribuída que pode ser
aplicada à viga de abas largas, de modo que a haste CD não
sofra fiambagem. A braçadeira é uma haste de aço A-36 com
diâmetro de 50 mm.
4 m
D . l
Problema 13.40
492 RESISTÊNCIA DOS MATERIAIS
13.41. A haste de bronze C86100 de 50 mm de diâmetro está
engasta da em A e afastada 2 mm da parede em B. Determine
o aumento de temperatura I:!.T que provocará a fiambagem
da haste. Considere que o conta to em B age como um pino.
"13.42. Considere uma coluna ideal como a da Figura
13.12c, com ambas as extremidades engastadas. Mostre que a
carga crítica sobre a coluna é dada por P,, = 47T2EI!U. Dica:
Devido à deflexão vertical do topo da coluna, um momen­
to constante M' será desenvolvido nos apoios. Mostre que
d2v/dx�P!El)v = M'IEI. A solução é da forma v = C1 sen(YP/EIJ + C
2
cos(VPiR() + M'!P.
B
mm
Problema 13.42
*13.43. Considere uma coluna ideal como a da Figura
13.12d, com uma extremidade engastada e a outra presa por
pinos. Mostre que a carga crítica sobre a coluna é dada por
P = 20,19EI!U. Dica: devido à deflexão vertical no topo da
c�Íuna, um momento constante M' será desenvolvido no apoio
engastado e forças horizontais de reação R' serão desenvol­
vidas em ambos os apoios. Mostre que cf2v!dx2 + (!!.@.v =
(R' lEI)(�. A solução é da forma v = C1sen(YP/EIJ +
C2cos(YPIEI) + (R'IP)(L - x). �ós a aplicação das condi­
ções de contorno, mostre que tg( PIEI L) = \fPiii L. Re­
solva por tentativa e erro para a menor raiz.
13.44. A coluna está apoiada em B e esse apoio não per­
mite rotação, mas sim deflexão vertical. Determine a carga
crítica P . EI é constante. cr
1------ L -----1
B
A
Pmblema 13.44
13.45. A coluna ideal está sujeita à força F em seu ponto
médio e à carga axial P. Determine o momento máximo da
coluna no meio do vão. EI é constante. Dica: Defina a equação
diferencial para deflexão (Equação 13.1). A solução geral é
v = A sen kx + B cos kx - c2xlk2, onde c2 = F/2EI, k2 = PIEI.
r ��0 �,,
,
------�----���
� JL_
1------ !:_ ---1-- !:_ ------1 2 2
Px·oblema 13.45
13.46. A coluna ideal tem peso w (força/comprimento) e
permanece na posição horizontal quando sujeita a uma car­
ga axial P. Determine o momento máximo no ponto médio
do vão da coluna. EI é constante. Dica: definaa equação dife­
rencial para deflexão (Equação 13.1 ), com a origem no ponto
médio do vão. A solução geral é v = A sen kx + B cos kx +
(w/(2P))x2 - (wL/(2P))x - (wEI/P2) onde k2 = PIEI.
w JZU l l i i !U l �
1
