Levantamento de Interferências (Preliminar)

Segue um levantamento preliminar das atividades de remoção de interferências na
concentração.
O refino das atividades só teremos com o desenvolvimento do projeto detalhado,
definição do lay-out dos equipamentos, arranjos mecânicos do prédio, reforços
estruturais e linhas de tubulação.

➢ Retirada da cobertura para a readequação dos hidrociclones nesta área. A
cobertura existente deverá ser removida para viabilizar a montagem da nova
plataforma elevada em relação à atual, bem como dos respectivos

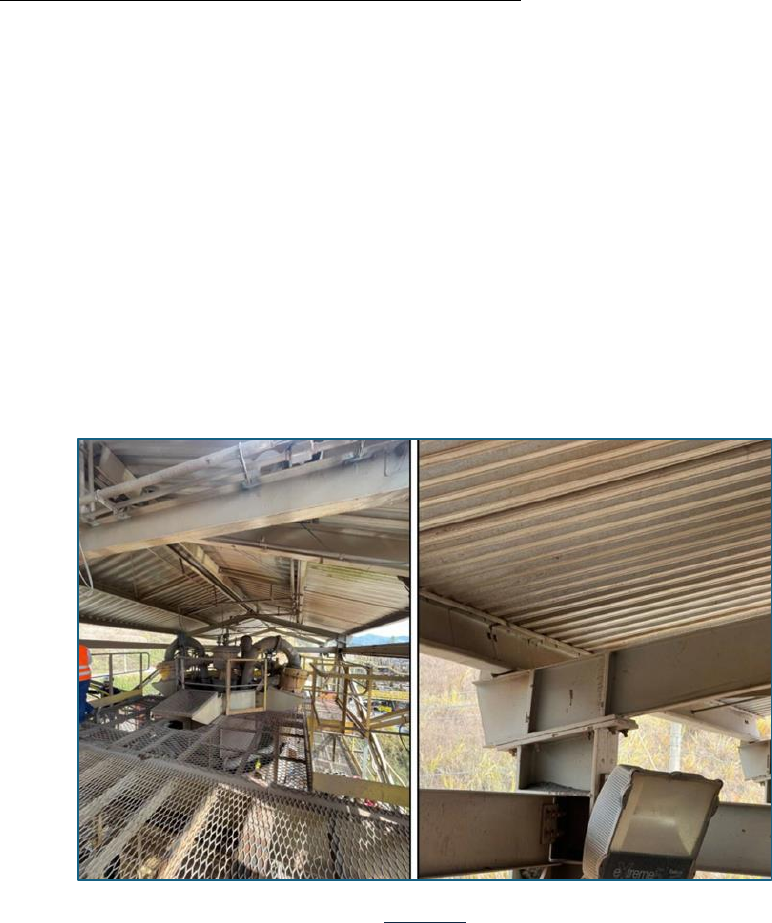

equipamentos, conforme mostra a IMAGEM 1.

IMAGEM 1








➢ Serão necessárias adequações na plataforma situada acima das espirais
para acomodar os novos equipamentos, devido ao tamanho maior das
novas espirais (IMAGEM 2). Além disso, a instalação dos novos bancos de
espirais no prédio existente apresenta interferências significativas com as
tubulações de interligação (IMAGEM 3 e IMAGEM 4).

IMAGEM 2

IMAGEM 3

IMAGEM 4

➢ Identificada interferência na ampliação da plataforma prevista para os
separadores magnéticos, será necessária a especificação prévia das
adaptações para a pré-montagem, incluindo a realocação de guarda-
corpos, tubulações e treliças de contraventamento (IMAGEM 5).

IMAGEM 5




➢ Para a futura ampliação horizontal do prédio da concentração, as seguintes
interferências foram mapeadas: adequação de contraventamentos,
remoção de guarda-corpo e desvio das linhas de tubulações (IMAGEM 6).

IMAGEM 6

➢ Para a troca das peneiras 0330FB-PN-01, 0330FB-PN-02 e 0320FB-PN-01,
será necessária a retirada de diversas interferências, tais como: relocação
da escada de acesso, desvio de diversas linhas de tubulação, retirada de
tubulações, calhas e caixas de empolpamento existentes, complemento
do chute de under, relocação das vigas de apoio, desvio do bandejamento
elétrico existente (IMAGEM 7, IMAGEM 8, IMAGEM 9 e IMAGEM 10).

IMAGEM 7


IMAGEM 8

IMAGEM 9


IMAGEM 10
