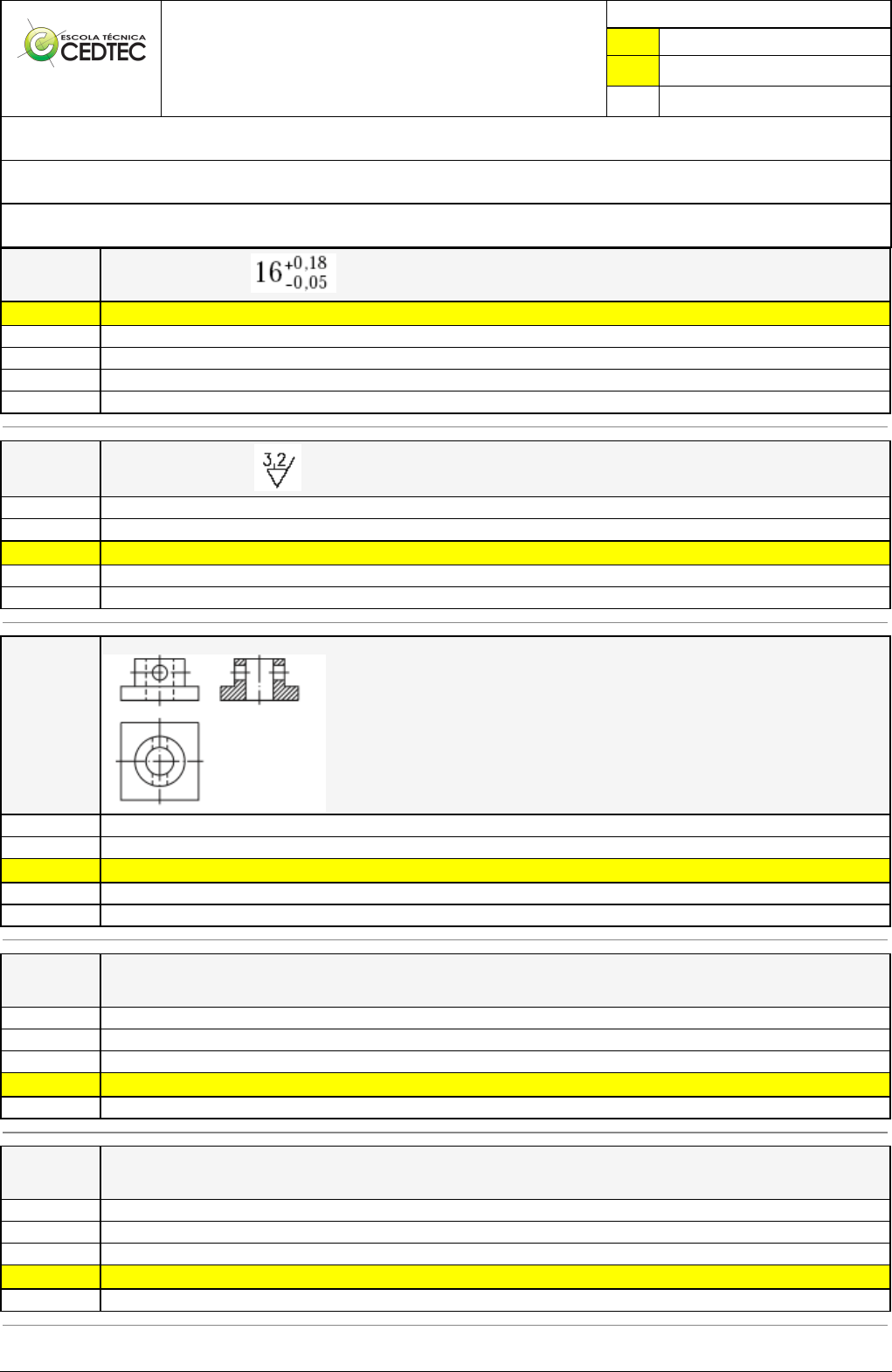

Pincel Atômico - 27/01/2025 15:25:55 1/5
HESHILEY LIMA
CALIXTO
Avaliação Online (SALA EAD) - Todos Capitulos/Referencias
Atividade finalizada em 16/12/2024 15:17:57 (3152064 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
DESENHO MECÂNICO [1122104] - Avaliação com 20 questões, com o peso total de 30,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Mecânica - Grupo: MAIO/24 PRES - N.MEC.Mai.24 [125264]
Aluno(a):
91619109 - HESHILEY LIMA CALIXTO - Respondeu 20 questões corretas, obtendo um total de 30,00 pontos como nota
[200_666]
Questão
001 Qual a tolerância da cota ?
X 0,23 mm
0,15 mm
15,95 mm
0,18 mm
0,05 mm
[363_656]
Questão
002 De acordo com o símbolo da NBR 8404:
A rugosidade é caracterizada por uma superfície usinada, sem mais detalhes.
A rugosidade mínima permitida é de 3, 2 µm.
X A remoção de cavaco é exigida e a superfície deverá ter no máxima de 3,2 µm de rugosidade.
A remoção de cavaco não é permitida e a superfície com rugosidade mede Ra = 3,2 µm.
A remoção de cavaco é facultativa e a superfície com rugosidade mede Ra = 3,2 µm.
[350245_9557]
Questão
003
Observe as vistas ortográficas e responda: qual das vistas está representada em corte?
Vista frontal
Vista Inferior
X Vista lateral esquerda
Vista superior
Vista posterior
[370;_2668]
Questão
004
Na representação em desenho técnico, quando seus eixos longitudinais estiverem no plano de corte, as hachuras não são utilizadas
para evidenciar:
Rebites, chavetas, mancais e parafusos
Chavetas, mancais, parafusos e eixos
Mancais, parafusos, eixos e rebites
X Parafusos, eixos, rebites e chavetas
Eixos, rebites, chavetas e mancais
[350245_5262]
Questão
005
“As medidas das peças podem variar, dentro de certos limites, para mais ou para menos, sem que isso prejudique a qualidade”.
Esse conceito se refere à qual alternativa abaixo?
Tolerância superficial
Tolerância incerta
Tolerância mecânica
X Tolerância dimensional
Tolerância geométrica
Pincel Atômico - 27/01/2025 15:25:55 2/5
[350245_54670]
Questão
006
Conforme NBR10067, os cortes são classificados como sendo:
Inteiro, meio-corte, parcial e em curva.
Inteiro, meio-corte, parcial e em desvio.
Inteiro, meio-corte, parcial e em curva.
X Total, meio-corte, parcial e em desvio.
Inteiro, meio corte, pleno e parcial.
[350245_52738]
Questão
007
Com base na figura a seguir, indique a localização do primeiro furo.
110
22
14
X 20
6
[200_668]
Questão
008
A seguir estão indicadas as dimensões efetivas de algumas peças produzidas. Qual a alternativa que apresenta um ajuste com folga?
Diâmetro do eixo: 50,011 mm; diâmetro do furo: 50,006 mm.
Diâmetro do eixo: 50,1 mm; diâmetro do furo: 50,01 mm.
Diâmetro do eixo: 50,016 mm; diâmetro do furo: 50,008 mm.
X Diâmetro do eixo: 50,012 mm; diâmetro do furo: 50,015 mm.
Diâmetro do eixo: 50,018 mm; diâmetro do furo: 50,002 mm.
[350246_54664]
Questão
009
Qual é o tipo de corte apresentado abaixo?
Longitudinal
X Em desvio
Transversal
Parcial
Total
[350246_54805]
Questão
010
Marque com um X a alternativa que indica desenhos com vistas auxiliares:
X a e d
a e c
Pincel Atômico - 27/01/2025 15:25:55 3/5
b e d
b e c
[350246_9552]
Questão
011
Analise as afirmativas abaixo, julgue, escolha a resposta mais adequada no gabarito:
I. Quando observamos o termo ESP. 8, isso quer dizer o tipo de material que fabricará a peça
II. Na mecânica, os desenhos técnicos são dados em mm, por isso não é preciso representar as unidades
III. As linhas de cotas, local onde se localiza as medidas da peça indicada
IV. Linhas auxiliares, são linhas utilizadas para se estender uma cota, elas deverão ter um afastamento de 2mm da peça
X Apenas a afirmativa I é falsa
São verdadeiras todas as afirmativas
Apenas as afirmativas I, III, IV são verdadeiras
São verdadeiras apenas as afirmativas II e IV
É falsa apenas a afirmativa III
[350246_5266]
Questão
012
Os 28 campos de tolerância para furos são representados por qual tipo de letras?
X Maiúsculas
Gregas
Romanas
Minúsculas
Arábicas
[350246_9559]
Questão
013
Qual é o nome da linha que, no corte parcial, separa a parte cortada da parte não cortada?
Linha de Cotas
Linha de Contorno Visível
X Linha de Ruptura
Linha de Chamada
Linha de Contorno não Visível
[350246_54776]
Questão
014
Na cotagem de peças obliquas, a indicação de inclinação 1:5 significa?
X A altura da peça diminui 1mm a cada 5mm de comprimento.
O comprimento da peça diminui 1mm a cada 5mm de inclinação.
A altura maior será sempre 5 vezes superior à altura menor.
A altura da peça aumenta 1mm a cada 5mm de comprimento.
O comprimento da peça aumenta 1mm a cada 5mm de inclinação.
[350246_9571]
Questão
015
Analise a representação abaixo e assinale a alternativa que corresponde à direção das estrias indicada no símbolo de rugosidade:
As estrias são radiais
As estrias são multidirecionadas
X As estrias devem ficar cruzadas
As estrias são concêntricas
[350247_6774]
Questão
016
A NBR 10126:1987 fixa os princípios gerais de cotagem a serem aplicados em todos os desenhos técnicos.
Das figuras abaixo, qual é aquela que apresenta com precisão a aplicação dos princípios dessa norma?
Pincel Atômico - 27/01/2025 15:25:55 4/5
X
[350247_54780]
Questão
017
Em desenho de peças com indicação de conicidade, qual medida da peça NÃO deve ser indicada com cota?
Comprimento
Ângulo de inclinação
Ângulo do cone
Diâmetro maior
X Diâmetro menor
Pincel Atômico - 27/01/2025 15:25:55 5/5
[350247_9554]
Questão
018
Analise o desenho técnico abaixo e assinale com um X os tipos de sistemas de cotagem combinados que foram utilizados na figura.
Cotagem em cadeia e cotagem aditiva
Cotagem método cascata e cotagem método intuitivo
Cotagem em cadeia e cotagem paralela
Cotagem sequenciada
X Cotagem aditiva e cotagem em paralelo dos diâmetros
[350247_6777]
Questão
019
Analise o desenho técnico e assinale as cotas que foram indicadas a partir da linha básica vertical:
16, 50, 15, 12
45, 50, 15, 21
7, 13, 20, 26
X 45, 36, 25, 21
16, 20, 13, 10
[526_672]
Questão
020
No símbolo , a letra e significa:
X Sobremetal para usinagem, em milímetro (mm).
Método de fabricação.
Direção das estrias.
Valor da rugosidade em Ra.
Amostragem
