Jose Luis de Almeida






Processos de Fabricação
Aluno (a): Data: / /

Processos de Fabricação
 Avaliação Prática Final

INSTRUÇÕES:
POR FAVOR, LEIA AS INSTRUÇÕES:

❖ Preencha os dados no Cabeçalho para sua identificação;
❖ Esta Avaliação contém 02 (duas) questões, totalizando 10 (dez) pontos;
❖ Leia com atenção os enunciados e faça o que se pede;
❖ As respostas devem ser digitadas abaixo de cada pergunta;
❖ NÃO serão aceitas respostas e textos retirados da íntegra Internet, assim como imagens (desde que
seja pedida). A interpretação e execução fazem parte do processo.
❖ Ao terminar grave o arquivo com o nome A.P. Disciplina – Nome do Aluno;
❖ Só serão aceitas as extensões .docx (M.S. Word) ou .PDF;
❖ Envie o arquivo pelo sistema no local indicado;
❖ Atividades enviadas “em branco”, plagiadas de sites ou repetidas de outros alunos, terão notas ZERO.
❖ Em caso de dúvidas consulte o seu Tutor.

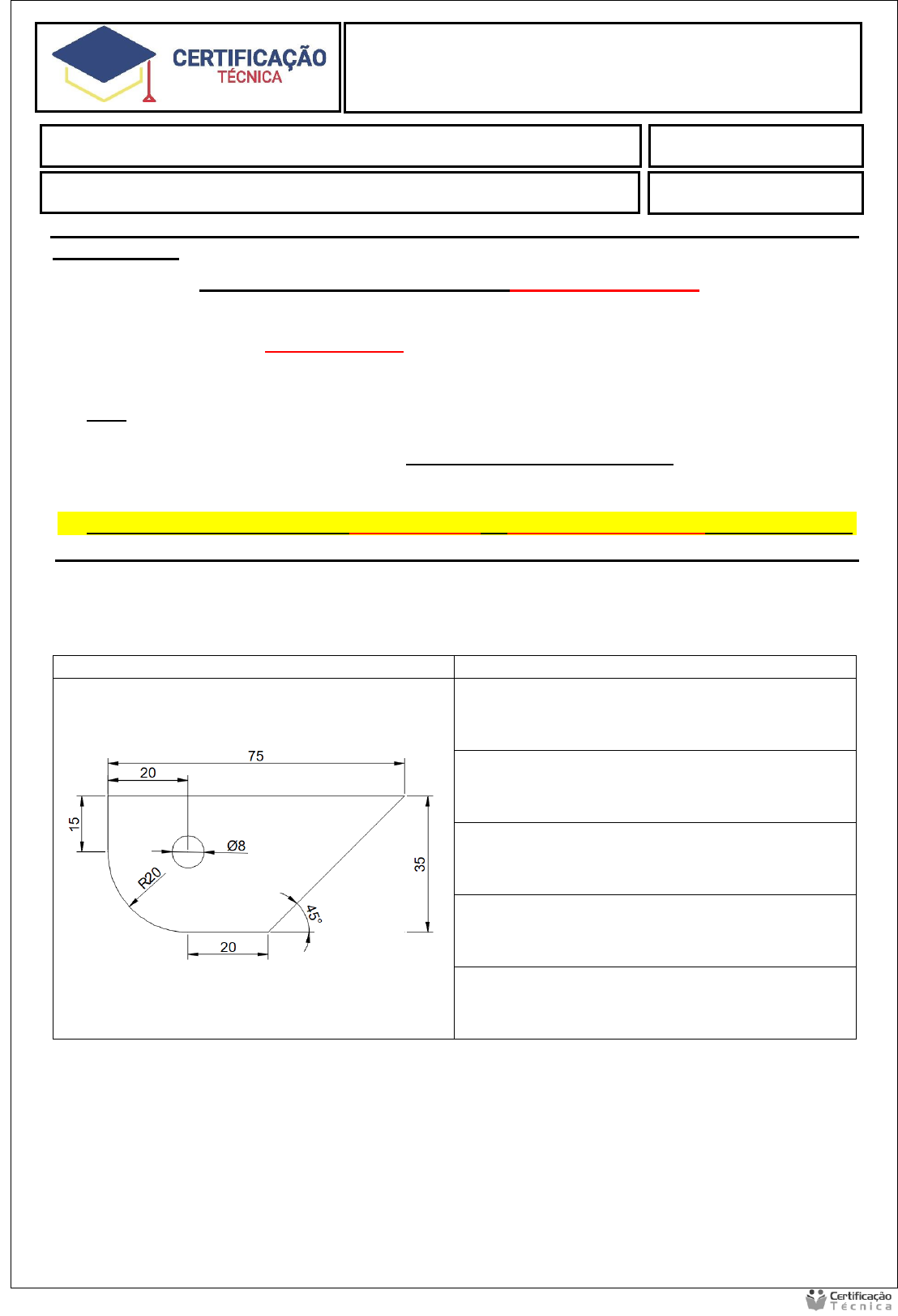

1) A partir do croqui exibido abaixo, crie uma sequência de no mínimo 5 procedimentos básicos
para a confecção de uma peça em aço SAE 1020. Especifique os passos para execução do
corte, do furo oblongo e do chanfro, indicando as ferramentas e máquinas aplicadas.
Croqui da peça Procedimentos




















2) Os processos de fabricação por extrusão e por trefilação se assemelham em parte. Liste as
características de cada um e apresente produtos confeccionados a partir de cada um deles.
 Respostas

1º) 1. Corte da chapa:
Ferramenta: Serra de fita ou serra circular.
Procedimento:



Prender a chapa na mesa da serra com grampos ou morsa.
Ajustar a altura da lâmina de acordo com a espessura da chapa.
Posicionar a lâmina no local desejado para o corte.
Ligar a serra e iniciar o corte, guiando a chapa ao longo da lâmina.
Desligar a serra após o corte completo.
2. Furação oblonga:
Ferramenta: Furadeira de coluna com broca bailarina.
Procedimento:
Marcar o centro do furo oblongo na chapa.
Fixar a chapa na mesa da furadeira com grampos ou morsa.
Ajustar a velocidade da furadeira de acordo com o diâmetro da broca.
Posicionar a broca no centro da marcação.
Ligar a furadeira e iniciar a furação, aplicando pressão constante sobre a máquina.
Desligar a furadeira após a furação completa.
3. Chanfros:
Ferramenta: Lima triangular ou lima meia-cana.
Procedimento:
Posicionar a lima no ângulo desejado para o chanfro.
Movimentar a lima em linha reta ao longo da borda da peça, aplicando pressão constante.
Repetir o processo para todas as bordas que precisam de chanfro.
4. Acabamento:
Ferramenta: Lixa para metal.
Procedimento:
Lixar a superfície da peça para remover rebarbas e imperfeições.
Utilizar diferentes gramaturas de lixa para obter o acabamento desejado.
5. Limpeza:
Procedimento:
Limpar a peça com um pano úmido para remover resíduos de metal e poeira.
Secar a peça com um pano seco.
2º A extrusão e a trefilação são processos de fabricação utilizados para moldar materiais,
principalmente metais e plásticos. Aqui estão as características de cada um e exemplos de
produtos:
Extrusão
Características:
Processo: O material (geralmente na forma de grânulos ou pó) é aquecido e forçado a passar
por um molde com uma seção transversal específica.
Temperatura: Normalmente envolve aquecimento, especialmente em plásticos e metais não
ferrosos.
Forma do produto: Produz peças com seções transversais contínuas e uniformes.
Materiais: Comum em plásticos, alumínio e ligas metálicas.



Produtos:
Tubos plásticos (PVC, PE)
Perfis de alumínio
Fios elétricos isolados
Componentes de embalagens (ex.: filmes plásticos)
Trefilação
Características:
Processo: O material (geralmente em forma de barra ou fio) é puxado através de matrizes para
reduzir sua seção transversal e aumentar o comprimento.
Temperatura: Normalmente ocorre a frio, mas pode ser realizada a quente em certos casos.
Forma do produto: Produz fios, barras e peças com maior precisão dimensional.
Materiais: Principalmente metais, como cobre, alumínio e aço.
Produtos:




Fios elétricos de cobre
Barras de aço
Cabos de aço
Fios para molas e arames
Esses processos são fundamentais na indústria para a produção de uma ampla gama de
produtos utilizados em diversas aplicações.
