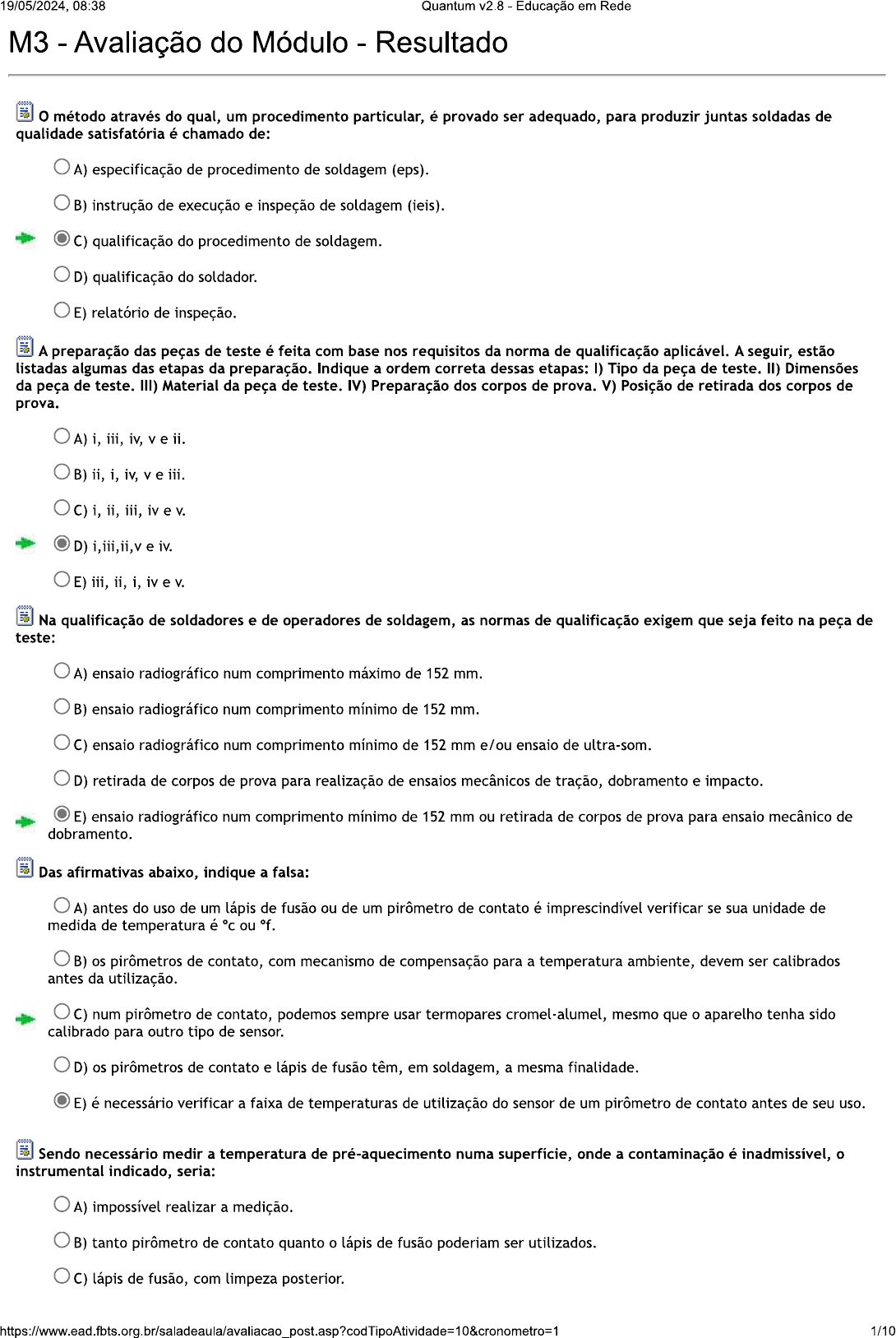

19/05/2024, 08:38 Quantum v2.8 - Educação em Rede M3 - Avaliação do Módulo - Resultado o método através do qual, um procedimento particular, é provado ser adequado, para produzir juntas soldadas de qualidade satisfatória é chamado de: A) especificação de procedimento de soldagem (eps). B) instrução de execução e inspeção de soldagem (ieis). C) qualificação do procedimento de soldagem. D) qualificação do soldador. E) relatório de inspeção. A preparação das peças de teste é feita com base nos requisitos da norma de qualificação aplicável. A seguir, estão listadas algumas das etapas da preparação. Indique a ordem correta dessas etapas: I) Tipo da peça de teste. II) Dimensões da peça de teste. III) Material da peça de teste. IV) Preparação dos corpos de prova. V) Posição de retirada dos corpos de prova. A) i, iii, iv, V e ii. B) ii, i, iv, V e iii. C) i, ii, iii, iv e V. D) e iv. E) iii, ii, i, iv e V. Na qualificação de soldadores e de operadores de soldagem, as normas de qualificação exigem que seja feito na peça de teste: A) ensaio radiográfico num comprimento máximo de 152 mm. B) ensaio radiográfico num comprimento mínimo de 152 mm. C) ensaio radiográfico num comprimento mínimo de 152 mm e/ou ensaio de ultra-som. D) retirada de corpos de prova para realização de ensaios mecânicos de tração, dobramento e impacto. E) ensaio radiográfico num comprimento mínimo de 152 mm ou retirada de corpos de prova para ensaio mecânico de dobramento. Das afirmativas abaixo, indique a falsa: A) antes do uso de um lápis de fusão ou de um pirômetro de contato é imprescindível verificar se sua unidade de medida de temperatura é ou B) os pirômetros de contato, com mecanismo de compensação para a temperatura ambiente, devem ser calibrados antes da utilização. C) num pirômetro de contato, podemos sempre usar termopares cromel-alumel, mesmo que o aparelho tenha sido calibrado para outro tipo de sensor. D) os pirômetros de contato e lápis de fusão têm, em soldagem, a mesma finalidade. E) é necessário verificar a faixa de temperaturas de utilização do sensor de um pirômetro de contato antes de seu uso. Sendo necessário medir a temperatura de pré-aquecimento numa superfície, onde a contaminação é inadmissível, o instrumental indicado, seria: A) impossível realizar a medição. B) tanto pirômetro de contato quanto o lápis de fusão poderiam ser utilizados. C) lápis de fusão, com limpeza posterior. 1/1019/05/2024, 08:38 Quantum v2.8 Educação em Rede D) lápis de fusão, sem limpeza posterior. E) pirômetro de contato. Indique entre as opções a seguir a incorreta: A) o amperímetro indicou uma corrente de 20 volts. B) a tensão elétrica na rede era de 440 V. C) a velocidade máxima permitida é de 80 km/h. D) a temperatura medida foi de 100 graus celsius. E) a frequência especificada é de 60 hz. Indique a opção correta: A) os pirômetros de contato com indicadores de ponteiros não necessitam ser ajustados para cada posição de trabalho visto que não apresentam variações para as posições horizontal e vertical. B) para determinar a correta polaridade da ligação dos termopares aos registradores de temperatura, o único meio é verificar seu código de cores. C) uma das vantagens da trena, em relação ao paquímetro, é que podemos efetuar medições em superfícies sujas de óleo e graxa, sem necessidade de limpeza posterior do instrumento. D) havendo necessidade de deixar registrada a variação de temperatura numa operação de pré-aquecimento, deve-se usar registradores de temperatura. E) tanto os medidores quanto os registradores de temperatura podem ser usados para controle de operações de pré- aquecimento em mais de uma peça ao mesmo tempo. Quanto às chapas de teste de produção, entende-se que: A) para juntas longitudinais, as chapas de teste de produção são colocadas próximas às juntas a serem soldadas. B) as chapas de teste de produção são utilizadas para qualificar procedimentos de soldagem. C) sempre que possível, as chapas de teste de produção são colocadas como apêndice nas juntas a serem soldadas, o ocorre nas juntas circunferenciais. D) as chapas de teste de produção devem ser soldadas nas mesmas condições das soldas de produção. E) os critérios de avaliação dos resultados dos ensaios realizados na chapa de teste de produção são encontrados na eps. A requalificação da EPS se faz necessário quando: A) a experiência e a familiarização com certos metais de base e consumíveis de soldagem provam a adequação de uma eps, através de serviços executados por um longo período de tempo. B) a solda for executada por um soldador não qualificado no processo de soldagem especificado. C) houver alteração de uma variável não essencial. D) não houver alteração na especificação do metal de base estabelecido. E) os limites ou faixas dos parâmetros de soldagem especificados não produzem soldas com qualidade satisfatória. o método através do qual, um procedimento particular, é provado ser adequado para produzir juntas soldadas de qualidade satisfatória é chamado de: A) especificação de procedimento de soldagem. B) qualificação do procedimento de soldagem. C) qualificação do soldador. D) instrução de execução e inspeção de soldagem. 2/1019/05/2024, 08:38 Quantum v2.8 - Educação em Rede E) relatório de inspeção. Entende-se por variável essencial: A) aquela cuja mudança não afetará as propriedades mecânicas do metal de solda. B) aquela que, se alterada, afetará a qualidade das soldas. C) aquela cuja mudança afetará as propriedades mecânicas do metal de adição. D) aquela que pode ser alterada, desconsiderando o tipo de processo de soldagem. E) aquela a que as normas dão menor importância. Indique a afirmativa CORRETA: A) para se verificar se a inspeção de uma junta, após a soldagem, deve ser feita por líquidos penetrantes, deve-se consultar o pse/eps. B) as instruções de execução e inspeção da soldagem são elaboradas a partir dos desenhos de fabricação e montagem, dos pse/eps qualificados e dos requisitos das normas técnicas aplicáveis. C) as diretrizes para produção de soldas são fornecidas pelo rqps. D) as instruções de execução e inspeção da soldagem são usadas pelo inspetor para acompanhamento das qualificações. E) o registro de qualificação dos soldadores é preparado a partir da relação dos soldadores qualificados. o documento que permite ao Inspetor de soldagem saber de modo rápido, a respeito do desempenho de um dado soldador quanto à qualidade das soldas por ele produzidas é: A) o controle de desempenho de soldadores / operadores de soldagem. B) as instruções de execução e inspeção da soldagem (ieis). C) a relação de soldadores / operadores qualificados. D) o registro da qualificação de um procedimento de soldagem (rqps). E) o pse/eps. Sobre o documento IEIS, indique a opção falsa: A) é de uso diário do inspetor de soldagem. B) é elaborado a partir dos desenhos de fabricação e montagem dos equipamentos, procedimentos de soldagem qualificados e requisitos das normas técnicas aplicáveis. C) o prazo de validade da é indefinido. D) reúne num único documento os dados de execução e inspeção de soldagem. E) uma mesma ieis atende a diversos tipos de equipamentos. Na tomada de quaisquer medidas, devem ser considerados três elementos fundamentais. Indique a única opção que cita os três: A) operador, método e instrumento. B) limpeza, instrumento e método. C) operador, cuidado e segurança. D) sensibilidade, finalidade e instrumento. E) método, finalidade e operador. Entre as características do instrumento "lápis de fusão" a seguir apresentadas, qual é a FALSA? A) permite medições com boa precisão: 3/1019/05/2024, 08:38 Quantum v2.8 Educação em Rede B) não implica em qualquer risco de contaminação do metal de base. C) custo relativamente baixo. D) é um método simples e por isso bastante utilizado em soldagem para medições de temperatura de pré-aquecimento, interpasse e pós-aquecimento. E) dispensa maiores cuidados com o F) 1% do valor real. Dentre as considerações a seguir a respeito do "gabarito" para verificações antes e após a soldagem, qual não se aplica (FALSA)? A) são dispositivos fabricados pelo usuário para verificações quanto à conformidade do serviço com as normas de projeto principalmente quando os instrumentos convencionais não atendem às necessidades. B) é um processo bastante rápido de verificação. C) são frequentemente utilizados para verificações de embicamentos em chapas de vasos e tanques, alinhamentos de tubulação etc. D) por serem instrumentos/dispositivos simples, não necessitam de serem fabricados com grande precisão. E) só devem ser utilizados em verificações repetitivas. o uso do paquímetro requer uma série de precauções contra erros que poderão ser de influência objetiva ou subjetiva. Considerando-se essa afirmação, correlacione à coluna da direita com a da esquerda. A)babaaa. C)aabaaa. E)babbab. Quanto ao erro de "pressão de medição" que poderá ocorrer com emprego de um paquímetro, indique a opção INCORRETA: A) o operador deve regular a mola, adaptando o instrumento à sua mão. B) um cursor muito duro elimina completamente a sensibilidade do operador. C) a pressão é a necessária para se vencer o atrito do cursor sobre a régua. D) trata-se de um erro de influência objetiva. Qual é o aparelho/instrumento empregado quando se deseja medir o ângulo entre um plano inclinado e o plano horizontal ou entre uma linha inclinada e o plano horizontal? A) calibre de solda. B) C) pirômetro. D) trena. E) clinômetro. Sobre manômetros e reguladores de pressão, assinale entre as opções a seguir a única INCORRETA. A) no regulador de pressão de dois estágios a pressão é reduzida para nível intermediário no primeiro estágio (entrada do regulador), e no segundo estágio, a pressão ou vazão, é regulada manualmente pelo operador ao nível desejado. B) para garantir a durabilidade de um manômetro não se deve ultrapassar a 2/3 da pressão total indicada na escala do mesmo. 4/1019/05/2024, 08:38 Quantum v2.8 - Educação em Rede C) para execução de soldas com processos que utilizam gás de proteção recomenda-se, para um melhor controle da pressão ou vazão de saída do gás, o uso de regulador com dois estágios. D) o regulador de pressão de um estágio é o mais indicado para operações de soldagem com os processos que utilizam gás de proteção, pelo fato de permitir um controle mais preciso da pressão. E) os reguladores de pressão são instrumentos que atuam de forma a reduzir a pressão de saída de cilindros de gás, a níveis ótimos de trabalho. Sobre o documento técnico "Especificação de Procedimento de Soldagem - EPS" assinale, entre as opções a seguir, a única INCORRETA. A) é usada pelo inspetor de soldagem para o acompanhamento das qualificações com o objetivo de verificar se os parâmetros e condições estabelecidas estão sendo seguidos. B) é o documento que contém as informações dos resultados dos ensaios realizados na peça de teste. C) documento que determina os limites para o conjunto de variáveis e condições de um procedimento de soldagem, que devem ser seguidos na sua execução. D) é utilizado pelo inspetor de soldagem para o acompanhamento da soldagem de produção com o objetivo de verificar se os parâmetros e condições estabelecidas estão sendo seguidos. E) é um documento preparado para fornecer aos soldadores e operadores de soldagem as diretrizes para a produção de soldas. o documento técnico de uso diário do Inspetor de soldagem para o controle da execução da soldagem e das inspeções necessárias é denominado abreviadamente: A) relatório de inspeção do produto. B) rqs. C) rqps. D) eps. E) Com relação ao documento técnico IEIS, assinale a opção VERDADEIRA: A) documento que contém informações técnicas, sobre resultados detalhados de inspeções em equipamentos. B) é um documento elaborado a partir dos desenhos de fabricação e montagem dos equipamentos, eps qualificada e requisitos das normas técnicas aplicáveis. C) documento que determina os limites para o conjunto de variáveis e condições de um equipamento. D) contém informações referentes aos resultados dos ensaios executados nas peças de teste de produção. E) obtém informações referentes à quantidade de solda inspecionada por ultrassom e a quantidade de solda em que houve necessidade de reparo. Qual documento técnico fornece informações resumidas referente à abrangência da qualificação dos soldadores na obra? A) especificação de procedimento de soldagem. B) controle de desempenho de soldadores. C) instrução de execução e inspeção de soldagem. D) registro de qualificação de procedimento de soldagem. E) relação de soldadores e operadores de soldagem qualificados. Qual das opções abaixo, não consta no documento Controle de Desempenho de Soldadores? A) percentual acumulado de soldas inspecionadas por radiografia. 5/1019/05/2024, 08:38 Quantum v2.8 - Educação em Rede B) percentual acumulado de radiografias reprovadas. C) quantidade acumulada de sodas inspecionadas por ensaio radiográfico. D) percentual de radiografias reprovadas da semana. E) quantidade total de soldas inspecionadas por ultrassom na semana em que foi elaborado o controle de desempenho de soldadores. Qual é o documento técnico em soldagem que faz uma confrontação entre a "quantidade de solda inspecionada" e a "quantidade de solda defeituosa de cada soldador ou operador de soldagem"? A) rqps. B) relação de soldadores/operadores de soldagem qualificados. C) controle de desempenho de soldadores e operadores de soldagem. D) relatório de inspeção do produto. E) Qual é a norma de qualificação requerida pela norma/código de projeto (API 620)? A) api std 1104 B) laws d1.1 C) asme seção ix D) asme ii parte a E) asme viii div. 1. A norma de projeto "API 650" é aplicada para qual tipo de equipamento? A) estruturas metálicas B) caldeiras C) tubulações de transporte de petróleo D) tubulações de vapor. E) tanques de estocagem de óleo Para qualificar um procedimento de soldagem (com requisito de impacto na junta soldada) conforme a norma de qualificação ASME Seção IX, utilizando o processo de soldagem eletrodo revestido, qual das opções a seguir é uma variável de soldagem não essencial? A) p number B) diâmetro do metal de adição acima de 6 mm. C) espessura qualificada do metal de base D) f number E) abertura de raiz A norma de projeto "AWS D1. 1" é aplicada para: A) tanques de estocagem de óleo B) caldeiras C) tubulações de transporte de petróleo D) estruturas metálicas 6/1019/05/2024, 08:38 Quantum v2.8 - Educação em Rede E) vasos de pressão. A norma de qualificação ASME Seção IX é aplicada para: A) equipamentos como caldeiras, tubulações, vasos de pressão e estruturas metálicas B) equipamentos como estruturas metálicas, tubulações, vasos de pressão e componentes nucleares C) equipamentos como caldeiras, estruturas metálicas, vasos de pressão e componentes nucleares. D) equipamentos como caldeiras, pleodutos/gasodutos, vasos de pressão e estruturas metálicas E) equipamentos como caldeiras, tubulações, vasos de pressão e componentes nucleares o número 0,0010 x apresenta quantos algarismos significativos? A) 5 algarismos significativos. B) 1 algarismo significativo C) 2 algarismos significativos D) 4 algarismos significativos E) 3 algarismos significativos Em uma Instrução de Execução e Inspeção de Soldagem está especificada a faixa de temperatura admissível. Temperatura mínima (pré-aquecimento de e temperatura máxima (interpasse de Para controle de temperatura, estão disponíveis para uso os lápis de fusão de 40°C / 60°C / 100°C / / 145°C / 150°C / e Pode- se afirmar que: A) deve ser selecionado o lápis de 60°c para controlar a temperatura mínima da junta B) deve ser selecionado o lápis de 145°c para controlar a temperatura máxima da junta C) devem ser selecionados os lápis de 60°c e 145°c para controlar a faixa temperatura de soldagem da junta D) deve ser selecionado o lápis de 175°c para controlar a temperatura máxima da junta. E) deve ser selecionado o lápis de 40°c para controlar a temperatura mínima da junta Assinale dentre as operações abaixo, a alternativa incorreta: A) 29° - 08° 48' 09" = 20° 11' 51" B) 26° 09' + 18° 05' 28" = 44° 14' 28" C) 60° 15' 42" - 59° 19' 55" = 0° 55' 47" D) 73° 68° 16' 45" = 5° 43' 15" E) 16° 17' + 90° 50' = 107° 7'. Com relação aos instrumentos e aparelhos de medição, assinale a opção incorreta: A) quando a temperatura indicada em um lápis térmico é atingida na peça, a marca realizada com o mesmo no metal de base não irá se fundir B) a precisão de um paquímetro é o resultado da divisão entre o menor valor da escala principal e o número de divisões da escala móvel C) o clinômetro possui a escala de ângulos de 0° a 90°. D) o amperímetro é utilizado para medir a intensidade de corrente elétrica E) o voltímetro é utilizado para medir a tensão elétrica, onde a unidade de medida é o "volt" Com relação ao instrumento de medição paquímetro, assinale a opção correta: A) se a escala móvel de um paquímetro tem 50 divisões, então a precisão deste instrumento é de 0,02mm 7/1019/05/2024, 08:38 Quantum Educação em Rede B) planicidade não é um erro que pode ocorrer com o paquímetro C) o valor de cada traço da escala fixa vai da sensibilidade da escala móvel D) para efetuar uma leitura no paquímetro, basta contar o número de intervalos do nônio que transcorreram até o ponto onde um de seus traços coincidiu com um dos traços da escala fixa E) o erro de paralaxe é um erro de influência objetiva ao se utilizar o paquímetro. Qual das alternativas apresentadas a seguir não precisa ser informada durante o preenchimento do documento "Controle de Desempenho do Soldador ou Operador de Soldagem"? A) percentual de radiografias reprovadas em um determinado período de tempo B) somatório das extensões de juntas consideradas reprovadas pelo ensaio ultrassônico em um determinado período de tempo C) identificação do soldador ou operador de soldagem D) quantidade de radiografias aprovadas em um determinado período de tempo E) data da realização da avaliação dos resultados radiográficos e/ou ultrassônicos. Qual dos documentos técnicos de soldagem a seguir apresentam informações inerentes à qualificação dos soldadores, conforme observação abaixo? Obs.: Procedimento de soldagem empregado, variáveis essenciais com os valores efetivamente utilizados na qualificação e, ainda, os resultados de ensaios, exames e testes, são informações encontradas neste documento. A) especificação de procedimento de soldagem B) relação de soldadores e operadores qualificados C) registro da qualificação de soldadores e operadores de soldagem D) instruções de execução e inspeção de soldagem E) controle de desempenho de soldadores/ operadores de soldagem. Em qual documento técnico pode-se encontrar os tipos de ensaios de dobramento realizados e os resultados obtidos nestes, conforme estabelecido na norma de qualificação aplicável? A) especificação do procedimento de soldagem B) instrução de execução e inspeção de soldagem C) relação de soldadores e operadores de soldagem qualificados D) controle de desempenho de soldadores. E) registro da qualificação de procedimento de soldagem Qual dos parâmetros de soldagem a seguir não é informado no documento técnico Relação de Soldadores e Operadores de Soldagem Qualificados? A) f number's que se pode utilizar na soldagem B) intervalo de espessuras qualificadas C) percentual de radiografias reprovadas D) processos de soldagem E) posições de soldagem. o "desenho do equipamento com a identificação de todas as juntas a serem soldadas" é parte integrante do documento de qual documento técnico de soldagem? A) instrução de execução e inspeção de soldagem 8/1019/05/2024, 08:38 Quantum v2.8 - Educação em Rede B) registro de ensaios não destrutivos. C) especificação de procedimento de soldagem D) registro da qualificação de soldadores e operadores de soldagem E) controle de desempenho de soldadores/ operadores de soldagem Qual dos parâmetros a seguir é informado no documento técnico Instrução de Execução e Inspeção de Soldagem? A) a dimensão exata da espessura do metal de base da peça de teste B) ensaio de macrografia realizado na junta C) ensaios não destrutivos a serem executados na junta D) resultado do tratamento térmico de alívio de tensões realizado na junta. E) resultado do ensaio de dureza requerido pela norma de qualificação aplicável As dimensões de uma determinada junta da obra, como: ângulo do chanfro, espessura do metal de base, abertura e face de raiz e suas respectivas tolerâncias, são encontradas em qual documento técnico? A) especificação do procedimento de soldagem B) relatório de visual de solda. C) registro da qualificação de soldadores e operadores de soldagem D) relação de soldadores e operadores de soldagem qualificados E) instrução de execução e inspeção de soldagem Assinale dentre as conversões de unidades de medidas a seguir, a alternativa correta levando em consideração as regras de arredondamento: A) (grau celsius para grau fahrenheit): 50°c: (50 X 9/5) + 32 90°f B) (grau fahrenheit para grau celsius): 5/9 = C) (mm para m): 10 mm / = 0,1m D) (grau celsius para grau kelvin): 100°c: (100 + 273,3) = 370,3°k E) (polegada para mm): 0,335" X 25,4 = 8,51 mm Com relação a utilização dos instrumentos de medição, assinale a opção correta: A) o amperímetro é utilizado para medir tensão elétrica B) o clinômetro é utilizado para medir ângulo até 90°. C) os manômetros são utilizados para medir pressão D) o paquímetro é utilizado quando a precisão requerida for superior a 0,02mm E) a trena é utilizada para tomar medidas lineares, quando há exigência de grande precisão A norma de projeto "ASME VIII Div. 2" é aplicada para qual tipo de equipamento? A) componentes nucleares B) vasos de pressão C) caldeiras D) tubulação de vapor E) tubulações de transmissão e distribuição de gás. 9/1019/05/2024, 08:38 Quantum v2.8 - Educação em Rede Qual é a norma de qualificação requerida pela norma/código de projeto (ASME VIII Div. 2), na construção de um vaso de pressão? A) asme iii. B) laws d1.1 C) asme viii div. 1 D) asme seção ix E) api std 1104 Sobre o documento "Registro de Qualificação de Procedimento de Soldagem" assinale a opção incorreta: A) apenas um documento técnico deste pode servir como base para elaboração de várias eps's, caso não ocorram alterações das variáveis essenciais. B) pode ser necessária a preparação de mais de um rqps, para embasar uma eps C) informações sobre: posição de soldagem, metal de adição utilizado na soldagem da peça de teste e resultado do ensaio de dobramento, quando requerido pela norma de qualificação aplicável, são exemplos de parâmetros que se pode neste documento técnico D) fornece informações sobre os parâmetros principais da operação de soldagem e dos resultados dos ensaios e exames realizados E) é preenchido com base nos dados do documento "instrução de execução da inspeção de soldagem" Sobre o documento "Registro de Qualificação de Soldadores/Operadores de Soldagem" assinale a opção correta: A) informações sobre: comprimento inspecionado pelo ensaio não destrutivo por ultrassom e comprimento que houve necessidade de reparo na solda são encontrados neste documento técnico B) informações sobre: desenho do equipamento e as características da junta que será soldada na obra são encontrados neste documento técnico C) informações sobre: uso ou não de cobre junta na peça de teste, posição de soldagem, metal de adição utilizado na soldagem da peça de teste e resultado do ensaio de macrografia, quando requerido pela norma de qualificação aplicável, são exemplos de parâmetros que se pode encontrar neste documento técnico D) informação sobre: realização ou não do ensaio destrutivo de dobramento, quando requerido pela norma de qualificação aplicável, não é encontrado neste documento técnico. E) informação sobre: realização ou não do ensaio não destrutivo por líquido penetrante é encontrado neste documento técnico Resultado Final: 7,2 10/10
