Pincel Atômico - 18/12/2024 22:35:27 1/7
FELIPE SILVA DE
FARIA
Avaliação Online (SALA EAD) - Todos Capitulos/Referencias
Atividade finalizada em 22/04/2024 20:47:18 (1959666 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTALAÇÕES ELÉTRICAS PREDIAIS [1005944] - Avaliação com 20 questões, com o peso total de 30,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Edificações - Grupo: JANEIRO/24 PRES - N.EDF.Jan.24 [110387]
Aluno(a):
721587 - FELIPE SILVA DE FARIA - Respondeu 6 questões corretas, obtendo um total de 9,00 pontos como nota
[350082_52657
]
Questão
001

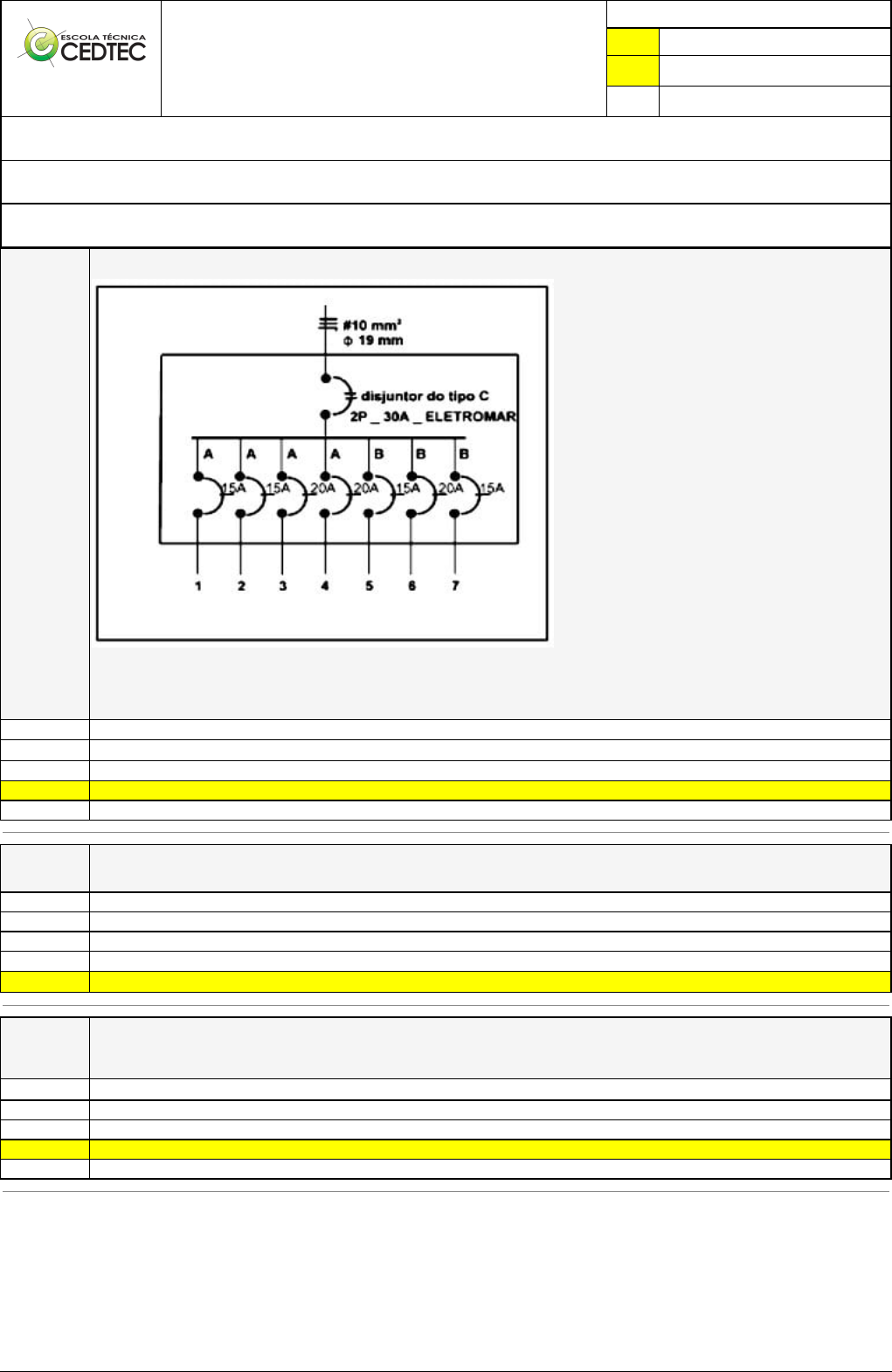

A figura abaixo mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente
adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação.
De acordo com o esquema da figura, julgue os itens que se seguem.
I. O disjuntor geral da instalação é de 30 amperes.
II. A seção de todos os condutores dos circuitos é igual a 10mm2.
III. O diâmetro do eletroduto do alimentador é igual a 19 mm.
Está correto o que se afirma em:
II e III.
X I, apenas
III, apenas.
I e III.
II, apenas.
[350082_5166]
Questão
002
Assinale a alternativa correta que distingue as TUG (Tomadas de Uso Geral) das demais:
São todas as tomadas com demanda menor que 100VA.
São aquelas tomadas destinadas ao uso em equipamentos fixos específicos, como chuveiro elétrico.
São aquelas tomadas onde são ligados apenas aparelhos móveis (aspirador de pó, enceradeira, etc.).
São aquelas tomadas destinadas ao uso de aparelhos portáteis, como secador de cabelo, ferro de passar, entre outros.
X São as tomadas que não se destinam à ligação de equipamentos específicos e nelas são sempre ligados aparelhos móveis ou portáteis.
[350082_10215
]
Questão
003
Um consumidor tem uma potência instalada de 34.620 W. Aplicando-se um fator de demanda de 0,85, podemos afirmar que sua demanda máxima é igual
a
X 40.729 W.
59.345 W.
62.146 W.
29.427 W.
55.302 W.
Pincel Atômico - 18/12/2024 22:35:27 2/7
[349995_1215]
Questão
004
O desenho abaixo é de uma instalação elétrica, representada graficamente por um esquema :
X Multifilar
Não linear
Unifilar
Trifásico
[350082_16838
0]
Questão
005
Para o desenvolvimento de um projeto elétrico residencial o projetista deve avaliar, entre outros aspectos, as diferentes características da edificação de
forma a garantir que o projeto atenda as necessidades do cliente bem como as normas técnicas vigentes.
Nesse sentido, a potência a ser atribuída a cada ponto de tomada é função dos equipamentos que ele poderá vir a alimentar e não deve ser inferior,
EXCETO:
X Com exceção de banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos, admite-se potências de mínimo 100VA por
ponto de tomada.
Em varanda 1 tomada de no mínimo de 100 VA independente da área
Ao mínimo de 600VA por ponto de tomada em cozinhas com até três pontos e 100VA por ponto para os excedentes
Ao mínimo de uma tomada com potência de 600VA em banheiros.
A situações que o total de tomadas na cozinha for superior a quatro pontos, admite-se que as tomadas tenham potências de no mínimo 100VA
[350083_16878
6]
Questão
006
O dispositivo de proteção que se constitui de um condutor que funde, interrompendo a corrente, toda vez que ela ultrapassa a intensidade para a qual foi
dimensionada é chamado de:
Contator
Disjuntor
X Fusível
Dispositivo DR
Interruptor
[350083_10207
]
Questão
007
Determine a soma das potências de Iluminação para uma Área de Serviços que possui 5 metros de comprimento por 3,5 metros de largura.Área = 17,5
m².Iluminação: 17,5 m² - 6 m² = 11,5 m² : 4 m² = 2,8 :. (1x 100 VA) + (2X 60va) = 220 VA.Perímetro = 17 m.Qual deverá ser o valor da soma das
potências mínimas das tomadas TUG’S dessa área?
X 2500 VA
3000 VA
2000 VA
Outro valor de potência
5000 VA
[350083_52685
]
Questão
008
A NBR 5444 estabelece a padronização dos símbolos utilizados em projetos de instalações elétricas. Na figura abaixo, há um trecho de uma planta onde
se destaca parte da simbologia corrente empregada.
Com base na citada NBR, no desenho acima e no que ele representa, afirma-se que:
Um dos circuitos não é monofásico.
Há um circuito com condutores elétricos de 2,5 mm²..
X Há apenas dois circuitos monofásicos.
A dimensão em milímetro do eletroduto indicado é obrigatória.
Há três circuitos no eletroduto e dois apenas possuem condutor de proteção.
[350083_5172]
Questão
009
Assinale a alternativa que apresenta a conceituação CORRETA para Ramal de entrada:
Conjunto de condutores e acessórios instalados pelo consumidor a partir do ponto de entrega até a medição.
Compartimento localizado dentro da propriedade do consumidor para abrigo do transformador.
Conjunto de condutores instalados pela concessionária entre o ponto de derivação da rede secundária e o ponto de entrega.
Primeiro ponto de ligação dos condutores na propriedade do consumidor.
X Ponto de ligação da unidade consumidora à rede pública, cuja responsabilidade de manutenção e operação é da concessionária.
Pincel Atômico - 18/12/2024 22:35:27 3/7
[350083_53711
]
Questão
010
Em uma entrada de energia elétrica de um consumidor, o ponto de intersecção entre a concessionária com as instalações da unidade consumidora, que é
o limite de responsabilidade de fornecimento da concessionária, é denominado(a):
Ramal de ligação
X Ramal de derivação
Ponto de entrega
Ramal de entrada
Espera de energia
[350083_10249
]
Questão
011
O diagrama a seguir corresponde a qual instalação?
Lâmpada comandada por interruptor bipolar
Lâmpada comandada por interruptor simples
X Lâmpada comandada por interruptor paralelo
Lâmpada fluorescente comandada por interruptor simples
Lâmpada comandada por rele de impulso
[350083_52686
]
Questão
012
Para a determinação das cargas de iluminação em cômodos ou dependências com área superior a 6 m2, deve ser prevista uma carga mínima de 100 VA
para os primeiros
12 m2, acrescida de 100 VA para cada aumento de 4 m2 inteiros
6 m2, acrescida de 60 VA para cada 3,5 m ou fração de perímetro.
X 10 m2, acrescida de 60 VA para cada 5,0 m inteiros de perímetro.
4 m2, acrescida de 40 VA para cada aumento de 2 m2 inteiros.
6 m2, acrescida de 60 VA para cada aumento de 4 m2 inteiros.
[350081_10204
]
Questão
013
Comandar uma lâmpada fluorescente, com reator de 32W-127V, através de interruptor simples de uma seção.
Outro tipo de ligação
Pincel Atômico - 18/12/2024 22:35:27 4/7
X
[350081_16836
0]
Questão
014
Para que possa ser elaborado um projeto de instalações elétricas, torna-se necessário que fiquem caracterizados e identificados os elementos ou partes
que compõem o projeto. Além do mais, devem ser utilizados os símbolos e as convenções normatizadas, NBR 5444:1989, 12519:1992 e 5410:2004/2008.
Considere os símbolos a seguir e assinale a alternativa que descreve a representação simbólica CORRETA:
Figura (v) representa “Condutor bitola 1,5 mm2, retorno para campainha”.
Figura (Iv) representa “Condutor bitola 1,0 mm2, fase ou neutro para campainha”.
X Figura (III) representa “Condutor neutro no interior do eletroduto (N)”.
Figura (I) representa “Circuito que desce”.
Figura (II) representa “Circuito que sobe”.
[350081_16839
8]
Questão
015
Em relação à tensão de fornecimento de energia elétrica pela concessionária, existem critérios estabelecidos que determinam o nível de tensão de
fornecimento para a unidade consumidora. Em relação aos critérios, analise as afirmativas a seguir.
I. Tensão secundária (baixa tensão) em rede aérea: quando a carga instalada na unidade consumidora for igual ou inferior a 75 kW.
II. Tensão secundária (alta tensão) em sistema subterrâneo: até o limite de carga conforme padrão de atendimento da distribuidora.
III. Tensão primária de distribuição superior a 69 kV: quando a carga instalada na unidade consumidorafor superior a 75 kW e a demanda a ser
contratada pelo interessado, para fornecimento, for igual ou inferior a 2.500 kW.
IV. Tensão primária de distribuição igual ou superior a 69 kV: quando a demanda a ser contratada pelo interessado, para fornecimento, for superior a
2.500 Kw.
Estão corretas apenas as afirmativas
I e III
II e III
III e IV
X I e IV
II e IV
Pincel Atômico - 18/12/2024 22:35:27 5/7
[350081_54848
]
Questão
016
Analise as tabelas abaixo para responder à questão.
Considere um circuito que alimenta uma carga trifásica de 75 kW-380V, com condutores isolados em eletroduto de seção circular embutido em parede
termicamente isolante. Qual deve ser o condutor desse circuito dimensionado pelo critério de capacidade de condução de corrente?
Tome como temperatura ambiente: 38ºC, e considere √3 = 1,73.
70 mm2 .
25 mm2
95 mm2 .
50 mm2 .
X 35 mm2 .
[349994_1131]
Questão
017
Uma lâmpada comum, quando ligada em uma rede de 220 V é percorrida por uma corrente elétrica de intensidade 1,1 A. Considerando que o filamento
da lâmpada possa ser considerado ôhmico, pode-se dizer que sua resistência elétrica e a corrente que a atravessa quando ligada em uma rede de 110 V
valem, respectivamente:
100 Ω e 0,55 A
200 Ω e 0,55 A
X 50 Ω e 1,1 A
200 Ω e 2,2 A
Pincel Atômico - 18/12/2024 22:35:27 6/7
[350081_53759
]
Questão
018
As funções dos circuitos do diagrama unifilar, mostrado na figura abaixo, estão corretamente reveladas na opção:
Circuito 2: tomada de corrente alta e circuito 3: lâmpada comandada por dois interruptores simples de duas seções.
Circuito 2: tomada de corrente baixa e circuito 3: lâmpada comandada por dois interruptores simples de duas seções.
Circuito 1: lâmpada comandada por interruptor paralelo de uma seção e circuito 2: tomada de corrente baixa.
Circuito 1: lâmpada comandada por interruptor simples de uma seção e circuito 2: conjunto de interruptores simples de uma tecla com tomada.
X Circuito 1: lâmpada comandada por interruptor simples de uma seção e circuito 3: lâmpada comandada por dois interruptores paralelos de uma seção.
[350081_16878
7]
Questão
019
A figura mostra a Curva tempo-corrente de um fusível.
Um motor de indução trifásico, 380 V/60 Hz, solicita uma corrente nominal de 50 A. A razão Ip/In desse motor é 10 e sua partida tem duração de 5 s. O
fusível mais adequado para sua proteção, a partir das curvas da figura, é de:
160 A
125 A
X 200 A
250 V
100 A
[349994_1111]
Questão
020
A figura abaixo ilustra a planta elétrica do corredor de uma residência. Em função do grande comprimento do corredor, o proprietário solicitou ao projetista
elétrico que fossem previstos quatro interruptores de luz ao longo do corredor e que, a partir de cada um deles, fosse possível acender ou apagar as
lâmpadas existentes:
Qual o tipo de interruptor que deverá ser utilizado no ponto I1, dentro da caixa tracejada na figura?
X Intermediário (four-way)
Paralelo (three-way)
Pincel Atômico - 18/12/2024 22:35:27 7/7
Simples com uma seção
Simples com duas seçõ​es
