Introdução
A Transformada de Laplace é uma ferramenta matemática amplamente utilizada na análise de sistemas dinâmicos, especialmente em engenharia elétrica e controle. Esse método permite converter equações diferenciais que descrevem circuitos elétricos em equações algébricas, facilitando a resolução de problemas complexos.
Implicações do Uso da Transformada de Laplace
Análise de Circuitos Elétricos
Na engenharia elétrica, circuitos com resistores (R), capacitores (C) e indutores (L) são frequentemente modelados por meio de equações diferenciais. A Transformada de Laplace permite que essas equações sejam transformadas em funções de transferência, o que simplifica a análise do comportamento do circuito em resposta a diferentes entradas.
Controle de Sistemas
A Transformada de Laplace é fundamental na teoria de controle, onde se utiliza para analisar e projetar sistemas de controle. Por meio dela, é possível determinar a estabilidade e a resposta de sistemas a entradas variáveis, o que é crucial para a engenharia elétrica.
Resposta em Frequência
Outra aplicação importante é a análise da resposta em frequência dos circuitos. A Transformada de Laplace permite a determinação da função de transferência, que pode ser utilizada para criar diagramas de Bode, mostrando como a amplitude e a fase de um sistema variam com a frequência.
Vantagens da Transformada de Laplace
1. Simplicidade: Facilita a solução de equações diferenciais, transformando-as em equações algébricas.
2. Análise de Estabilidade: Permite avaliar a estabilidade de sistemas com base nas raízes do denominador da função de transferência.
3. Tratamento de Condições Iniciais: A Transformada de Laplace lida naturalmente com condições iniciais, permitindo uma análise mais completa dos sistemas.
4. Aplicação Universal: É aplicável a uma ampla gama de sistemas, não apenas em circuitos elétricos, mas também em sistemas mecânicos, térmicos e outros.
Simulação de um Circuito Elétrico

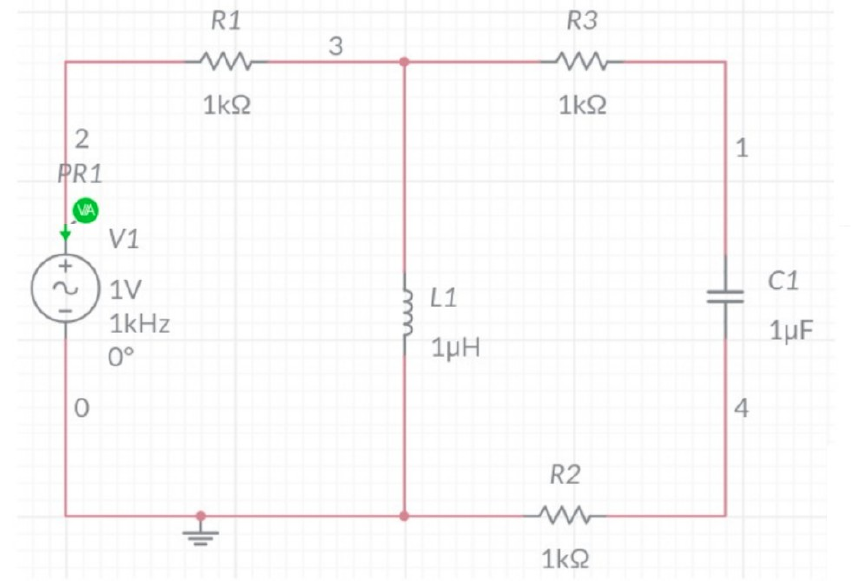

Circuito Escolhido
Um circuito RLC em série, composto por:
· Resistor R=1 ΩR = 1 \, \OmegaR=1Ω
· Indutor L=1 HL = 1 \, HL=1H
· Capacitor C=1 FC = 1 \, FC=1F
Análise
A função de transferência H(s)H(s)H(s) do circuito é dada por:
H(s)=Vout(s)Vin(s)=1s2+RLs+1LCH(s) = \frac{V_{out}(s)}{V_{in}(s)} = \frac{1}{s^2 + \frac{R}{L}s + \frac{1}{LC}}H(s)=Vin​(s)Vout​(s)​=s2+LR​s+LC1​1​
Substituindo os valores:
H(s)=1s2+s+1H(s) = \frac{1}{s^2 + s + 1}H(s)=s2+s+11​
Diagrama de Bode
Para obter o diagrama de Bode, realizamos os seguintes passos:
1. Magnitude: Calcular ∣H(jω)∣|H(j\omega)|∣H(jω)∣ para várias frequências ω\omegaω.
2. Fase: Calcular a fase ∠H(jω)\angle H(j\omega)∠H(jω).
Resultados
Magnitude
A magnitude é dada por:
∣H(jω)∣=1(1−ω2)2+(1⋅ω)2|H(j\omega)| = \frac{1}{\sqrt{(1 - \omega^2)^2 + (1 \cdot \omega)^2}}∣H(jω)∣=(1−ω2)2+(1⋅ω)2​1​
Fase
A fase é dada por:
∠H(jω)=−tan⁡−1(ω1−ω2)\angle H(j\omega) = -\tan^{-1} \left(\frac{\omega}{1 - \omega^2}\right)∠H(jω)=−tan−1(1−ω2ω​)
Simulação
Utilizando ferramentas como MATLAB, Python ou software de simulação de circuitos (por exemplo, LTSpice), o diagrama de Bode pode ser gerado, mostrando a magnitude e a fase em função da frequência.
Conclusão
A Transformada de Laplace é uma ferramenta poderosa na engenharia elétrica, permitindo uma análise simplificada de circuitos e sistemas dinâmicos. Sua capacidade de transformar problemas complexos em formas mais gerenciáveis e sua aplicação em diversas áreas, como controle e análise de frequência, tornam-na indispensável para engenheiros. A simulação do circuito RLC demonstrou como a Transformada de Laplace facilita a compreensão do comportamento dinâmico dos sistemas elétricos.
