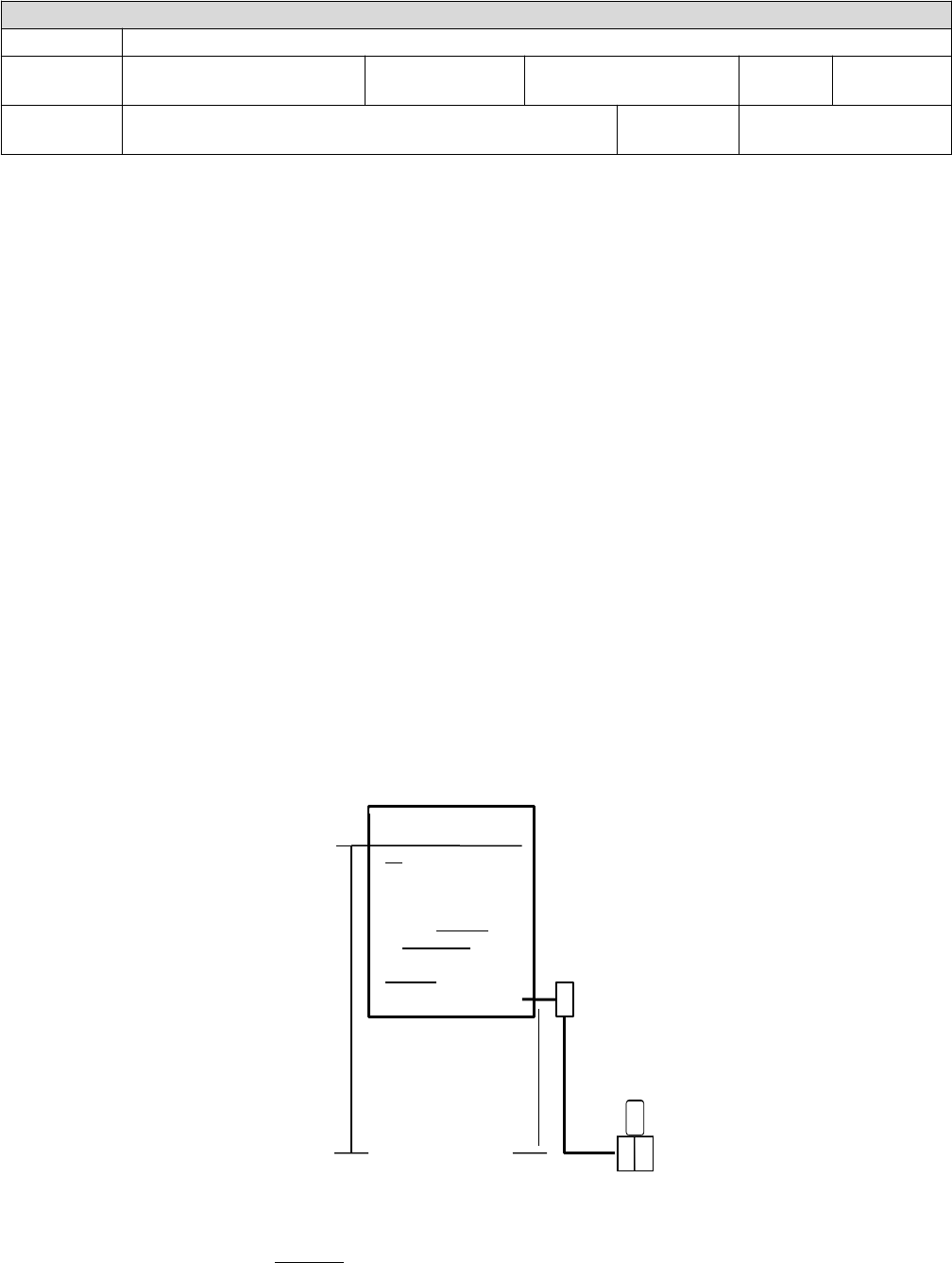

<p>1. IDENTIFICAÇÃO DOS ALUNOS</p><p>NOME:</p><p>TURNO:</p><p>TURMA:</p><p>DATA:</p><p>CURSO:</p><p>Docente:</p><p>EXERCICO – NIVEL 01</p><p>1. Defina Nível.</p><p>2. Cite três motivos que tornam a medição e o controle de Nível importante?</p><p>3. Cite três métodos utilizados para medição de Nível.</p><p>4. Cite três tipos de medidores diretos de Nível.</p><p>5. Qual o princípio de funcionamento dos Visores de Nível?</p><p>6. Quais as propriedades físicas utilizadas nos medidores indiretos de Nível?</p><p>7. Qual a aplicação para os Visores de Nível com vidro liso e vidro Reflex?</p><p>8. Cite três tipos de medidores indiretos de Nível.</p><p>9. Cite duas vantagens do medidor de Nível Radar em relação ao Ultrassônico.</p><p>10. No tanque aberto abaixo, utilizou-se um transmissor eletrônico diferencial de pressão para a medição de nível:</p><p>γ1 = 0,74g/cm3</p><p>γ2 = 0,88g/cm3</p><p>Página 1 de 7</p><p>H1 = 4000 mm</p><p>H2 = 1000 mm</p><p>A - Cálculo do Range para medição de nível.</p><p>Limite Inferior = 	PolH2O (pressão que deve ser aplicada na câmera Hi para que a saída seja 4mA correspondendo a 0% de nível de interface.)</p><p>Limite Superior = 	PolH2O (pressão que deve ser aplicada na câmera Hi para que a saída seja 20mA correspondendo a 100% de nível de interface.)</p><p>B - Considerando os limites inferior e superior, determine os demais pontos de calibração deter- mine a sinal de saída do LT quando o nível estiver em 98 PolH2O.</p><p>11. Qual a altura de uma coluna de álcool e a pressão equivalente em PSI, que irá produzir na base de um recipiente a mesma pressão de uma coluna de Hg de 5,5m? O peso específico do álcool e mercúrio vale respectivamente 0,88 gf/cm3 e 13.6 gf/cm3</p><p>12. Considere que o fluido contido no tanque abaixo possui o peso específico = 1020 Kgf/m3. Um transmissor eletrônico foi instalado na sua base e está com a saída de sinal em 12,8 mA. Calcule o Nível e a Pressão nesse ponto em cmH2O.</p><p>FLT</p><p>PONTO</p><p>ALTURA</p><p>A</p><p>0 mm</p><p>F</p><p>12500 mm</p><p>A</p><p>13. Considere um transmissor de Nível por Empuxo com os dados abaixo:</p><p>Range de saída = 4 a 20 mA; Peso do deslocador = 1,8 Kgf; peso Específico do fluido= 0,8 gf / cm3; Altura do deslocador = 0,56 m; Diâmetro do deslocador = 0,05 m</p><p>E = H . (.D2 / 4) . </p><p>Calcule os pesos para calibração quando o nível estiver em:</p><p>10</p><p>25</p><p>45</p><p>70</p><p>90</p><p>14. Considerando os princípios de medição de nível relacione corretamente as colunas:</p><p>A</p><p>Régua ou Ga-</p><p>barito</p><p>É presa a um cabo que tem sua extremidade ligada a um contra-</p><p>peso.</p><p>B</p><p>Visor de Nível</p><p>Transparente</p><p>É detectado o Nível em função do peso do produto</p><p>C</p><p>Visor de Nível</p><p>Reflex</p><p>É usado um deslocador suspenso por um sistema de alavancas,</p><p>que determina a força vertical a qual o deslocador é submetido.</p><p>D</p><p>Boia</p><p>Anula a pressurização do tanque para que esta não venha inter-</p><p>ferir na medição do Nível</p><p>E</p><p>Pressão Hidros-</p><p>tática</p><p>A determinação do nível se efetuará por meio da leitura direta do</p><p>comprimento molhado.</p><p>F</p><p>Pressão Dife-</p><p>rencial</p><p>O nível é detectado em função do atraso entre a emissão e a re-</p><p>cepção dos sinais eletromagnéticos emitidos</p><p>G</p><p>Medição por</p><p>Empuxo</p><p>Usados em reservatórios de alta pressão e temperatura e em lí-</p><p>quidos escuros.</p><p>H</p><p>Medidor Capa-</p><p>citivo</p><p>A quantidade de raios gama detectada é inversamente proporcio-</p><p>nal ao Nível</p><p>I</p><p>Medidor Ultra</p><p>sônico</p><p>Indica o Nível em função da altura e do peso específico do lí-</p><p>quido.</p><p>J</p><p>Medidor Radio-</p><p>ativo</p><p>É medido o tempo transcorrido entre a emissão e a recepção do</p><p>eco.</p><p>L</p><p>Células de</p><p>Carga</p><p>Usados em reservatórios de alta pressão e temperatura e em lí-</p><p>quidos transparentes.</p><p>M</p><p>Medidor por Ra-</p><p>dar</p><p>A variação do Nível é detectada quando o dielétrico ar é substitu-</p><p>ído pelo dielétrico do liquido.</p><p>15. Explique em que situação de instalação se deve fazer o ajuste de supressão de zero em um transmissor de Nível por pressão diferencial.</p><p>16. Explique em que situação de instalação se deve fazer o ajuste de elevação de zero em um transmissor de Nível por pressão diferencial.</p><p>17. Responda Verdadeiro ou Falso as seguintes questões: (1,8 pontos)</p><p>( ) A medição de Nível com deslocador (displacer), a densidade do deslocador deve ser maior que a do líquido;</p><p>( ) A medição de Nível com deslocador (displacer), o comprimento do deslocador deve ser sempre menor que a altura do Nível medido;</p><p>( ) A medição de Nível em tanque aberto a pressão diferencial requer apenas uma tomada fí- sica no processo;</p><p>( ) A medição de Nível pode ser continua ou discreta;</p><p>( ) A medição de Nível por Borbulhador, se baseia também na pressão diferencial;</p><p>( ) A medição precisa do nível pode aumentar a eficiência e economia da planta de processo. ( ) A unidade de nível deve ser a unidade de comprimento do Sistema Internacional de Unida- des (SI), que é o metro (m).</p><p>( ) As unidades possíveis de Nível são: altura, percentagem, volume ou massa;</p><p>( ) É importante se medir Nível, para manter um fornecimento consistente, pois, muitos proces- sos industriais requerem o suprimento estável de entradas e saídas.</p><p>( ) É possível a determinação do nível a partir da pesagem do tanque; ( ) É prática comum se referir ao nível como percentagem (%).</p><p>( ) Medir Nível não significa determinar a quantidade de uma substância em um reservatório. ( ) Na medição de nível a pressão diferencial, a densidade do fluido tem que ser constante;</p><p>( ) Na Transferência de custódia, é comum a compra e venda de produtos baseadas na medi- ção de nível de tanques de armazenagem.</p><p>( ) Não é uma razão importante para medir nível, manter histórico de inventários em termos de massa ou volume.</p><p>( ) O controle do Nível tem influência na qualidade do produto final.</p><p>( ) O Nível de fluidos eletricamente não condutores pode ser medido através de eletrodos;</p><p>( ) O Nível pode ser considerado como sendo a altura da coluna de líquido, gás ou de sólido no interior de um reservatório.</p><p>( ) O Visor de Nível ( LG ) com placas de vidro liso e transparente é ideal para medir nível de líquidos incolores e limpos.</p><p>( ) O Visor de Nível com placas de vidro tipo Reflex ou estriada é mais indicada para medições de nível de interface liquido-liquido.</p><p>( ) Para a medição de Nível em tanques fechados e pressurizados, a câmara de baixa pressão do transmissor deverá ficar aberta para a atmosfera.</p><p>( ) Para que a medição seja sempre exata, a régua ou trena de medição requer calibração ou troca periódica por uma nova certificada.</p><p>( ) Pode-se medir a densidade do fluido através da medição diferencial da pressão do tanque; ( ) Quando se armazena líquidos voláteis, não é comum o uso de tanque com teto flutuante.</p><p>( ) Se usa a massa ou o volume ocupado pelo produto no tanque para se referir ao seu Nível.</p><p>18. De acordo com a medição de Nível abaixo determine:</p><p>h = 10 m</p><p>h = 15,2 m</p><p>γ2 = 2,02 gf/cm3</p><p>h = 240 cm</p><p>L</p><p>H</p><p>γ1 = 1280 kgf/m3</p><p>0,12 kgf/cm2</p><p>a) As pressões em pol H2O que serão aplicadas às câmaras de alta e baixa pressão do trans- missor quando a variável estiver em 0 e 100% respectivamente.</p><p>b) Saída do transmissor em mA quando o ∆P for 44%.</p><p>c) Qual o range que deverá ser aplicado ao transmissor para que sua saída varie de 4 a 20 mA quando a variável estiver em 0 e 100%.</p><p>d) Instrumentar este processo utilizando a norma ISA S.5.1. A escolha do sistema de controle fica a seu critério. Não se esqueça que a Norma trata de símbolos, linhas, nomenclatura, locali- zação e acessibilidade dos instrumentos.</p><p>e) Com os cálculos prontos deveremos então executar a calibração. Então, liste os equipamen- tos, ferramentas e acessórios necessários.</p><p>f) Desenhe o diagrama elétrico e pneumático para execução da calibração.</p><p>19. Determine o pedido:</p><p>a) Range do instrumento: 	mmH2O</p><p>b) Saída do instrumento quando o nível for 78%: 	psi</p><p>20. Dado o sistema a seguir, calcule o solicitado:</p><p>ZPtopo=0,9kgf/cm2</p><p>h</p><p>dr=0,975</p><p>Y</p><p>LIT 571</p><p>4a20mA</p><p>H</p><p>21. Calcule o ΔP (em mmH2O) do transmissor de nível (LIT-571), considerando que H = 7,5 m; Y = 0,75 m; Z = 9 m e h = 3,30 m .</p><p>Resposta 	mmH2O e 	mA</p><p>A. Calcule o range (em mmH2O) do transmissor de nível (LIT-571), mostrado a seguir, considerando que H = 12,5 m; Y = 1,2</p><p>m; Z = 15 m.</p><p>Resposta:</p><p>22. Dado o sistema a seguir, calcule o solicitado:</p><p>ZPtopo=2,5kgf/cm2</p><p>dr=0,75</p><p>h</p><p>dr=0,95</p><p>LIT 581</p><p>dr=0,75</p><p>Y</p><p>4a20mA</p><p>H</p><p>A. Calcule o range (em mmH2O) do transmissor de nível (LIT-571), mostrado a seguir, considerando que H = 12,5 m; Y = 1,2 m; Z = 15 m.</p><p>Resposta: 	a 	mmH2O</p><p>B. Calcule o ΔP(em mmH2O) do transmissor de nível (LIT-571), considerando que H = 7,5m; Y</p><p>= 0,75 m; Z = 9 m e h = 3,30 m .</p><p>Resposta 	mmH2O</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image20.png</p><p>image30.png</p><p>image40.png</p><p>image5.png</p><p>image6.png</p><p>image7.png</p><p>image8.png</p><p>image9.png</p><p>image50.png</p><p>image60.png</p><p>image70.png</p><p>image80.png</p><p>image90.png</p><p>image10.png</p><p>image1.png</p><p>image11.png</p>
