28/08/2015
1
REGIME DE ESCOAMENTO
EQUAÇÃO DA CONTINUIDADE
Profa DRA SIMONI M GHENO
REGIMES DE ESCOAMENTO
Regime permanente é aquele no qual as condições do fluido são
invariáveis em cada ponto em relação ao tempo. Note-se que as
propriedades do fluido podem variar de um ponto para outro, desde
que não haja variação com o tempo.

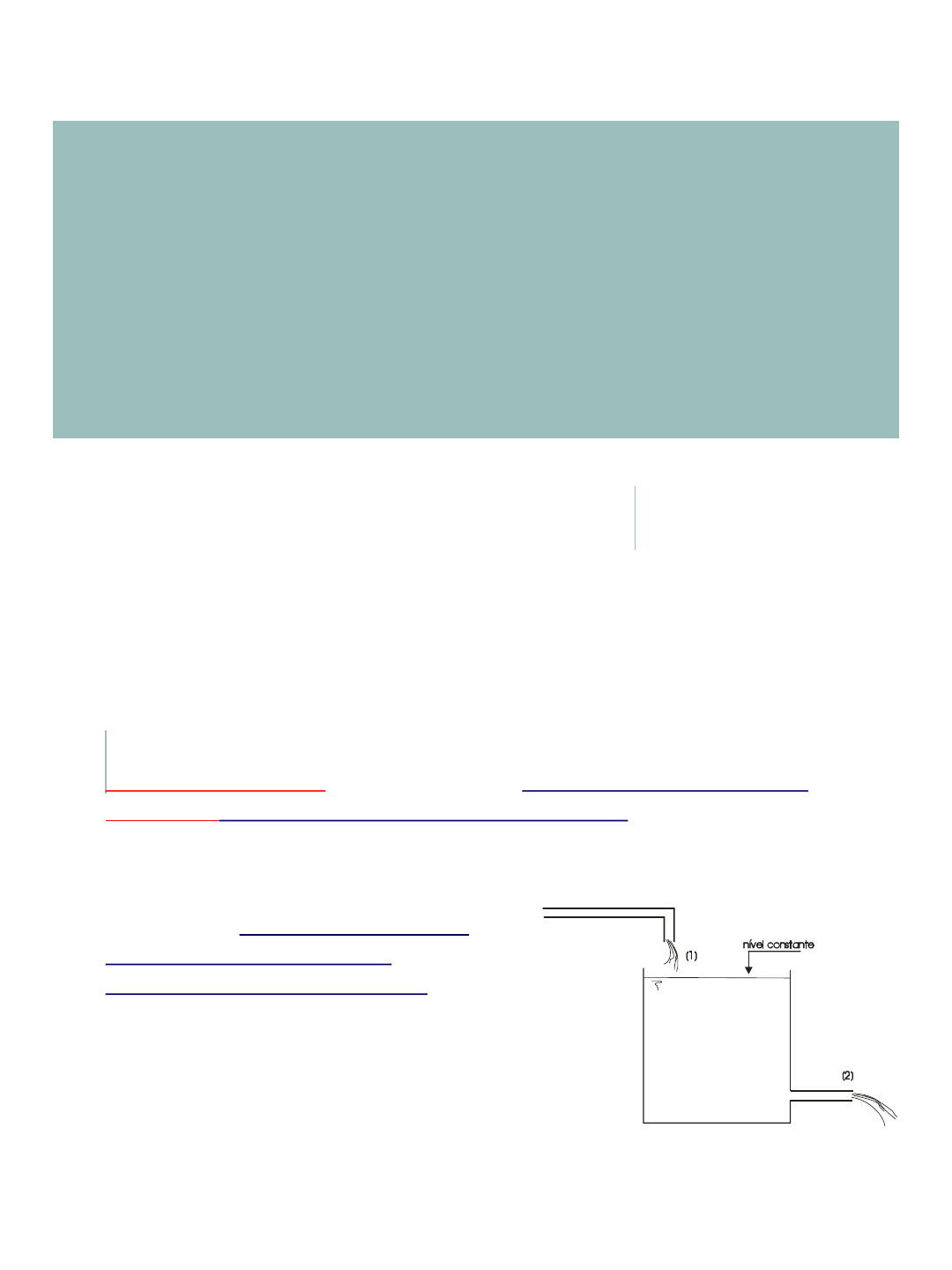

Significado: configuração de suas
propriedades em qualquer
instante permanece a mesma. Um
exemplo prático disto será o
esvaziamento do tanque (Figura)
desde que o nível do mesmo seja
mantido constante.
28/08/2015
2
REGIMES DE ESCOAMENTO
Tanque: a quantidade de água que entra (1) é idêntica à quantidade
de água que sai (2), nestas condições, a configuração de todas as
propriedades do fluido como velocidade, massa específica, pressão,
etc. será em cada ponto a mesma em qualquer instante.
Note-se que em cada ponto a
velocidade, por exemplo, é
diferente, assim como a pressão o
será, pela Lei de Stevin.
REGIMES DE ESCOAMENTO
Reservatório de grandes
dimensões é um reservatório do
qual se extrai ou no qual se
admite fluido, mas devido à sua
dimensão transversal muito
extensa, o nível não varia
sensivelmente com o passar do
tempo (Figura)
nível constante
Reservatório
de grandes
dimensões
28/08/2015
3
ESCOAMENTO LAMINAR E TURBULENTO
Para definir dois tipos de movimentos iremos recorrer à experiência
de Osborne Reynolds (1883) que demonstrou sua experiência.
Exemplo: Um reservatório com
água.
Um tubo é ligado ao reservatório e
no fim deste uma válvula permite
a variação da velocidade de
descarga da água. No eixo do
tubo é injetado um líquido corante
do qual se deseja observar o
comportamento (Figura).
(1) água (γ, ν)
(2) líquido colorido
(3) Filete de líquido colorido
(4) Tubo de vidro (diâmetro D)
(5) Válvula para regulagem da velocidade
ESCOAMENTO LAMINAR E TURBULENTO
Ao abrir pouco a válvula (pequenas velocidades de descarga), forma-
se um filete contínuo de fluido colorido no eixo.
Ao abrir mais a válvula (5) o filete
começa a apresentar ondulações e
finalmente desaparece a uma
pequena distância do ponto de
injeção.
28/08/2015
4
ESCOAMENTO LAMINAR E TURBULENTO
Neste último caso, como o nível (2) continua descende, conclui-se
que o fluido colorido é injetado, mas devido a movimento do
escoamento, é totalmente diluído na água do tubo (3).
Estes fatos denotam a existência
de dois tipos de escoamento
separados por um escoamento
separados por escoamento de
transição.
ESCOAMENTO LAMINAR E TURBULENTO
primeiro desenho
• é observável o filete colorido,
• partículas viajam sem agitações
transversais
• partículas mantem-se em
lâminas concêntricas entre as
quais não há troca
macroscópica de partículas.
28/08/2015
5
ESCOAMENTO LAMINAR E TURBULENTO
Segundo desenho
• as partículas apresentam
velocidades transversais
importantes
• o filete desaparece pela diluição
de suas partículas no volume de
água
ESCOAMENTO LAMINAR E TURBULENTO
Escoamento laminar: partículas
deslocam-se em lâminas
individualizadas, sem troca de
massa entre as mesmas.
Escoamento turbulento: partículas
apresentam movimento caótico
macroscópico, isto é, a velocidade
apresenta componentes
transversais ao movimento do
fluido.
28/08/2015
6
ESCOAMENTO LAMINAR E TURBULENTO
Reynolds verificou que o
movimento ser laminar ou
turbulento dependia do valor de
um número adimensional dado
por:

 vDvD
Re
número de
Reynolds
o turbulentEscoamento 2400Re
 transiçãode Escoamento 2400Re2000
Laminar Escoamento 2000Re



VAZÃO, VELOCIDADE MÉDIA
Vazão em volume Q: É o volume de fluido que atravessa certa
seção do escoamento na unidade de tempo.
V=5l
t
V
Q  (m3/s, l/s, m3/h, l/min)
28/08/2015
7
VAZÃO, VELOCIDADE MÉDIA
Relação entre vazão em volume e velocidade do fluido:
• Suponha-se o fluido em
movimento
• Intervalo de tempo t o
fluido desloca-se através
da seção de área A -
uma distância d.
• volume do fluido que
atravessa a seção de
área A no intervalo de
tempo t é v.
VAZÃO, VELOCIDADE MÉDIA
Relação entre vazão em volume e velocidade do fluido:
• Suponha-se o fluido em
movimento
• Intervalo de tempo t o
fluido desloca-se através
da seção de área A -
uma distância d.
• volume do fluido que
atravessa a seção de
área A no intervalo de
tempo t é v.
Logo a vazão será:
v
t
Ad
t
V
Q 


t
d
 mas AvQ 
28/08/2015
8
VAZÃO, VELOCIDADE MÉDIA
Assim como se define a vazão em volume, podem ser
analogamente definidas a vazão em massa (Qm) e vazão em
em peso (QG).
fluido do massam onde 
t
m
Qm
t
V
Q e Q mas m 
t
V
t
m 
AQQm  v
VAZÃO, VELOCIDADE MÉDIA
Assim como se define a vazão em volume, podem ser
analogamente definidas a vazão em massa (Qm) e vazão em
em peso (QG).
fluido do pG onde eso
t
G
QG 
AvγQγ
t
Vγ
t
G
QG 


QgQ  GQ (Kgf/s, N/s, Kgf/h)
28/08/2015
9
EQUAÇÃO DA CONTINUIDADE PARA REGIME
PERMANENTE
Suponhamos o escoamento de um fluido por um tubo de corrente
Hipótese de Regime
Permanente
Ponto 1: m1=  1 A1 v1 t
Ponto 2: m2=  2 A2 v2 t
Não estamos criando nem destruindo massa.
Logo: m1= m2
1 A1 v1 t=  2 A2 v2 t
1 A1 v1 =  2 A2 v2 Equação da continuidade
EQUAÇÃO DA CONTINUIDADE PARA REGIME
PERMANENTE
Fluido incompressível: então a massa específica na entrada na
entrada, no volume V e na saída deverá ser a mesma:
Equação da continuidade
21Q Q 
v1 e v2 são as velocidades médias nas seções (1) e (2)
21Q Q
2211 AvAv 
28/08/2015
10
EXEMPLO
Um medidor Venturi consiste de um tubo convergente-divergente seguido de um
conduto de diâmetro constante chamado garganta, e, posteriormente, de uma
porção gradualmente divergente. É utilizado para determinar a vazão num
conduto. Sendo o diâmetro da seção 1 igual a 6” e o diâmetro da seção 2 igual a
4”, determinar a vazão no conduto se o fluido que escoa é óleo com peso
específico relativo igual a 0,90. Considere v1=3,4m/s
(1) (2)
Pela equação da continuidade:
1 A1 v1 =  2 A2 v2
A1 v1 = A2 v2
2
2
2
1
2
1 v
4
v
4



 dd 
Peso específico do óleo:
.ref
R


 
33
900100090,0
m
Kgf
m
Kgf

s
mm
Q
s
md
Q
4,3
4
)1524,0(
4,3
4
2
2
1




sLsmQ /98,61/062,0 3 
Então:
