Prévia do material em texto

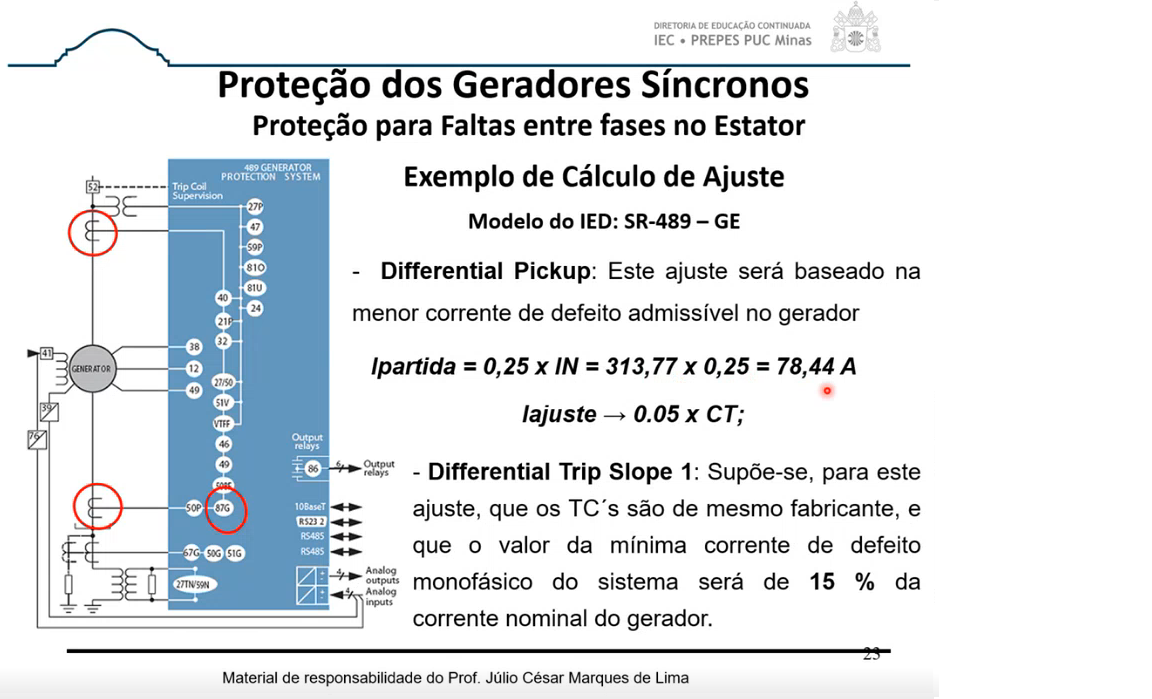

DIRETORIA DE EDUCAÇÃO CONTINUADA IEC PREPES PUC Minas Proteção dos Geradores Síncronos Proteção para Faltas entre fases no Estator GENERATOR PROTECTION SYSTEM 52 Trip Coi Exemplo de Cálculo de Ajuste Supervision Modelo do IED: SR-489 - GE & 47 59P 810 - Differential Pickup: Este ajuste será baseado na 81U 40 24 menor corrente de defeito admissível no gerador 32 38 41 GENERATOR 12 Ipartida = 0,25 X IN = 313,77 X 0,25 = 78,44 A 27/50 49 39 SIV lajuste 0.05 X CT; Output 46 relays 49 86 Output relays - Differential Trip Slope 1: Supõe-se, para este CORE 87G ajuste, que os TC's são de mesmo fabricante, e RS23 RS485 67G SOG que o valor da mínima corrente de defeito : Analog 27TN/59N outputs monofásico do sistema será de 15 % da Analog inputs corrente nominal do gerador. Material de responsabilidade do Prof. Júlio César Marques de Lima
