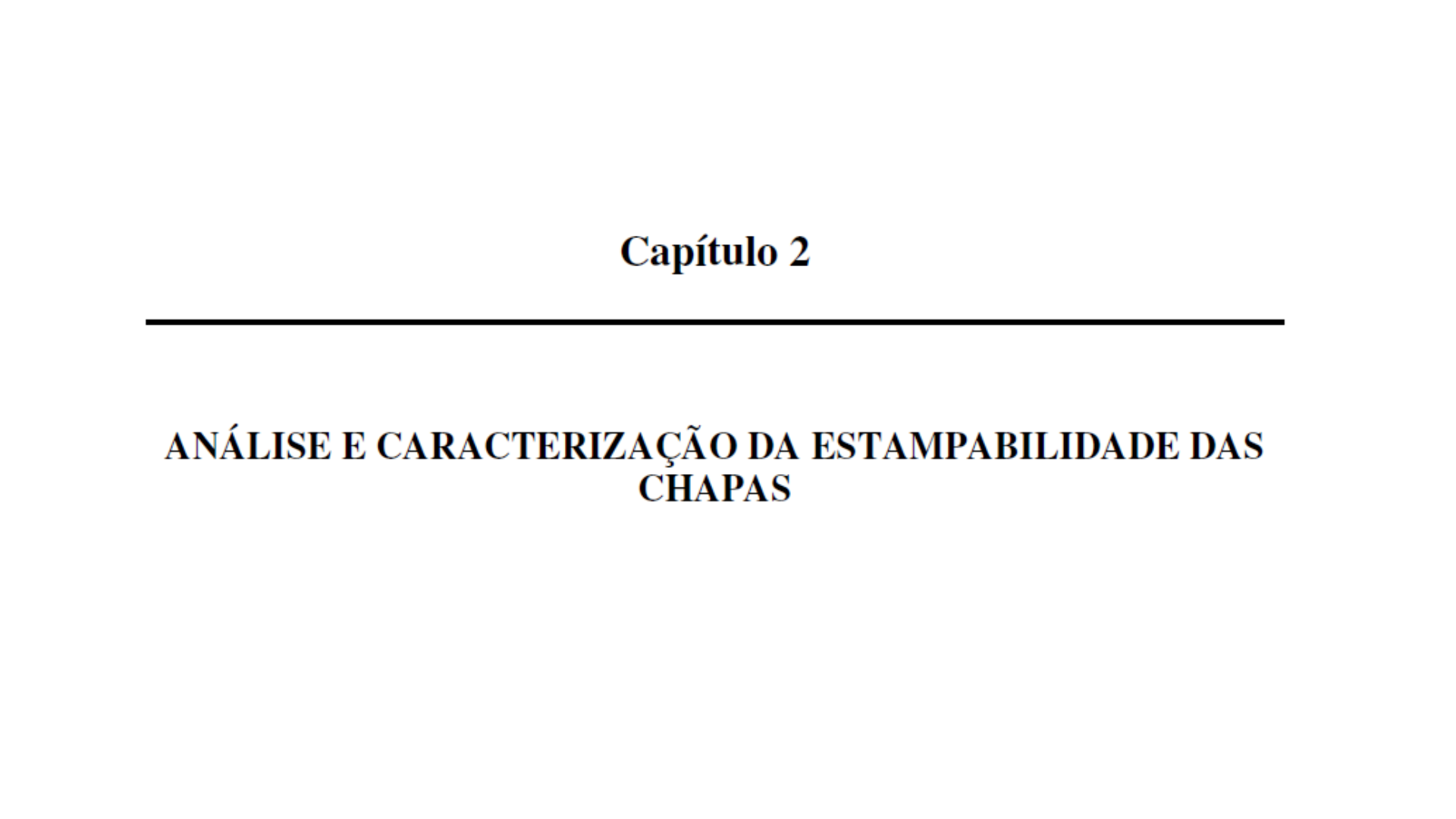

3_Análise e Caracterização da Estampabilidade das Chaps

Prévia do material em texto

Muitos testes e formas de análises são realizados atualmente para caracterizar
propriedades que possam ajudar o projetista ou operador de uma prensa para que a
produção ocorra com o mínimo possível de defeitos e de forma otimizada.
Não existe um teste apenas que possa fornecer as informações necessárias. De um
modo geral empregam-se vários tipos de ensaios. Nenhum produto pode ser
fabricado em condições otimizadas, tanto no que se refere as exigências de
qualidade, como na sua forma mais econômica possível (menor custo) sem que
paralelamente seus responsáveis técnicos (pelo projeto, pela fabricação e pelo
controle de qualidade) estejam cientes de que os parâmetros de processos tenham
sido especificados dentro de conceitos tecnológicos ideais.
Os principais testes que se dispõe para a caracterização da estampabilidade das chapas são:
> Os convencionais testes de tração que dão origem à curva tensão (σ) vs. deformação (ε) indicando as
propriedades mecânicas (tensão de escoamento, tensão máxima, tensão de ruptura, módulo de elasticidade,
ductilidade, energia por unidade de volume, etc...)
> A curva de escoamento que fornece a informação sobre o modo de encruamento do material. A curva de
escoamento também pode ser construída a partir de um ensaio de tração simples de uma chapa.
> O Índice de Anisotropia que caracteriza a influência das propriedades relacionadas com os efeitos das direções
de conformação do processo de laminação das chapas.
> As Curvas Limite de Conformação que demonstram os limites máximos de deformações relacionadas com as
três direções principais de deformação.
> Os testes tecnológicos que procuram explicar os efeitos da combinação dos testes acima.
> Os testes para a determinação do coeficiente de atrito que também fornecem uma importante informação sobre
a eficiência dos lubrificantes.
A importância dos testes mencionados é ainda imprescindível para a utilização dos recentes programas
computacionais de simulação (3D) nos processos de conformação de chapas envolvendo muitas vezes
ferramentas extremamente complexas.
2 6
3
∗ 𝜑1
2 + 𝜑1 ∗ 𝜑2 + 𝜑2
2
𝜑1 = −𝜑2
𝜑2 = 0𝜑1 = −2𝜑2
𝜑1 = 𝜑2
𝛽
