Dimensionamento de Estruturas

Prévia do material em texto

A
B
C

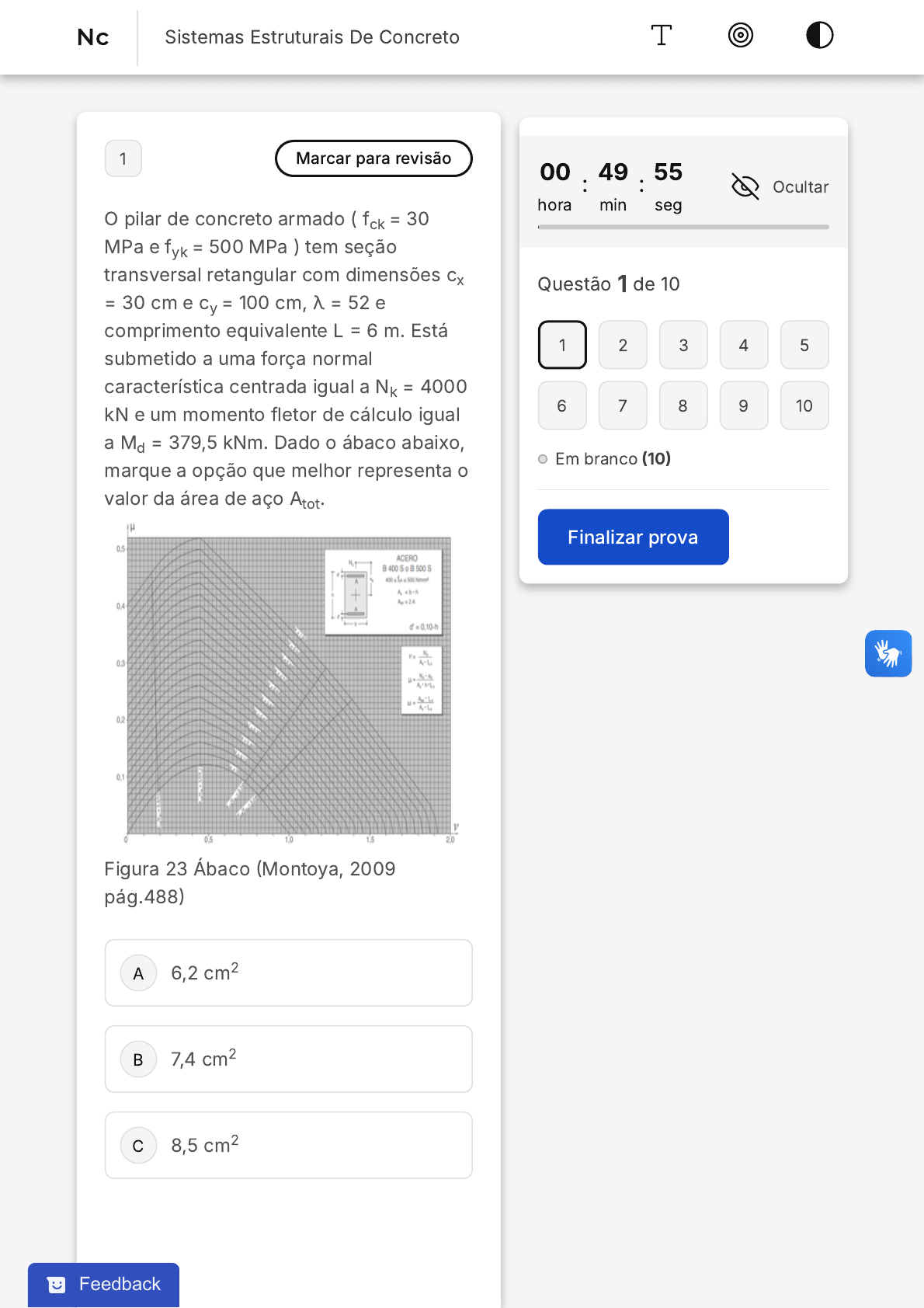

1 Marcar para revisão
O pilar de concreto armado ( f = 30
MPa e f = 500 MPa ) tem seção
transversal retangular com dimensões c
= 30 cm e c = 100 cm, λ = 52 e
comprimento equivalente L � 6 m. Está
submetido a uma força normal
característica centrada igual a N = 4000
kN e um momento fletor de cálculo igual
a M = 379,5 kNm. Dado o ábaco abaixo,
marque a opção que melhor representa o
valor da área de aço A .
Figura 23 Ábaco �Montoya, 2009
pág.488�
ck
yk
x
y
k
d
tot
6,2 cm2
7,4 cm2
8,5 cm2
00
hora
: 49
min
: 55
seg
Ocultar
Questão 1 de 10
Em branco �10�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
Nc Sistemas Estruturais De Concreto
Feedback
D
E
A
B
C
D
E
9,1 cm2
10,3 cm2
2 Marcar para revisão
Em um condomínio multifamiliar é
construído um reservatório de geometria
cilíndrica de grande altura e posicionado
sobre o terreno. Este reservatório é
conhecido como:
Elevado.
Stand pipe.
Enterrado.
Semi enterrado.
Apoiado.
3 Marcar para revisão
As estruturas devem possuir um
dimensionamento adequado para garantir
sua segurança; O teorema utilizado para
o desenvolvimento do método das bielas
é:
A
B
C
D
E
A
B
C
teorema dos elastoplásticos
teorema do limite superior
teorema do limite inferior
teorema cinemático
teorema dos nós
4 Marcar para revisão
Sabendo que as lajes nervuradas são
biapoiadas nas vigas laterais, marque a
opção que apresenta o momento máximo
da laje com o carregamento e dimensão
ilustrados abaixo.
52,48 𝑘𝑁/𝑚
57,42 𝑘𝑁/𝑚
68,34 𝑘𝑁/𝑚
D
E
A
B
C
D
E
75,94 kN/m
86,75 𝑘𝑁/𝑚
5 Marcar para revisão
Os esforços solicitantes podem
determinar a reação do material à forças
externas. Calcule os Esforços solicitantes
sob um Pilar de canto, cuja dimensão é
20 cm x 24 cm e N = 500 kN, como
apresentado abaixo.
k
400 kN
430 kN
520 kN
660 kN
700 kN
6 Marcar para revisão
Um engenheiro ao determinar o
comprimento de ancoragem básico (para
o concreto classe C30 e diâmetro da
armadura de 10 mm) para uma região de
boa aderência do modelo de bielas e
tirantes para uma viga-parede, consultou
a tabela abaixo e chegou valor de:
A
B
C
D
E
A
B
C
D
E
38 cm
34 cm
30 cm
28 cm
26 cm
7 Marcar para revisão
Um edifício projetado para possuir
grandes dimensões. Qual característica
amplifica os efeitos de 2ª ordem?
Paredes maciças
Fundações profundas
Estruturas Esbeltas
Pé-direito baixo
Vigas altas
A
B
C
D
E
8 Marcar para revisão
Nos dias atuais é impossível pensar em
obras civis sem considerar o concreto
como um material imprescindível no
canteiro de obras. Sobre os dispositivos
auxiliares para protensão, é correto
afirmar:
A nata de cimento é utilizada no
sistema de pós tração aderente
e tem como função
proporcionar aderência entre a
armadura e o concreto, além de
proteger a armadura contra
corrosão.
As ancoragens são dispositivos
de fixação usadas apenas na
pós tração aderente.
O macaco hidráulico é o mesmo
para qualquer sistema de
protensão.
A quantidade de água utilizada
na nata de cimento deve ser o
máximo possível para atingir a
fluidez e facilitar a passagem na
bainha.
A nata de cimento é utilizada em
toda peça com armadura
aderente.
9 Marcar para revisão
A
B
C
D
E
A
B
C
Um engenheiro irá projetar uma rampa
para vencer o desnível de 0,80 m entre o
nível da calçada e o nível de um banco,
ele tem disponível 10 m de projeção
horizontal. Marque a opção que
apresente a inclinação da rampa.
6,0%
6,5%
7,25%
7,75%
8,0%
10 Marcar para revisão
Devido à sobrecarga de vento na
estrutura, há uma grande incidência de
vibrações em edifícios altos. Em qual
parte deste edifício serão mais sentidas
as vibrações?
No topo do edifício
Na portaria do edifício
No meio do edifício
D
E
No pavimento acima da portaria
No subsolo do edifício
