BATALHÃO ESCOLA DE COMUNICAÇÕES
Equipamento Rádio MPR 9600
3° SGT LUCAS FERNANDES
OBJETIVOS:

Configurar e operar o Equipamento Rádio MPR 9600.
SUMÁRIO:
1- INTRODUÇÃO
2- DESENVOLVIMENTO
 - Apresentação, características e possibilidades do equipamento;
 - Cuidados com o Equipamento;
 - Modos de operação;
 - Configuração e operação do equipamento;
3- CONCLUSÃO

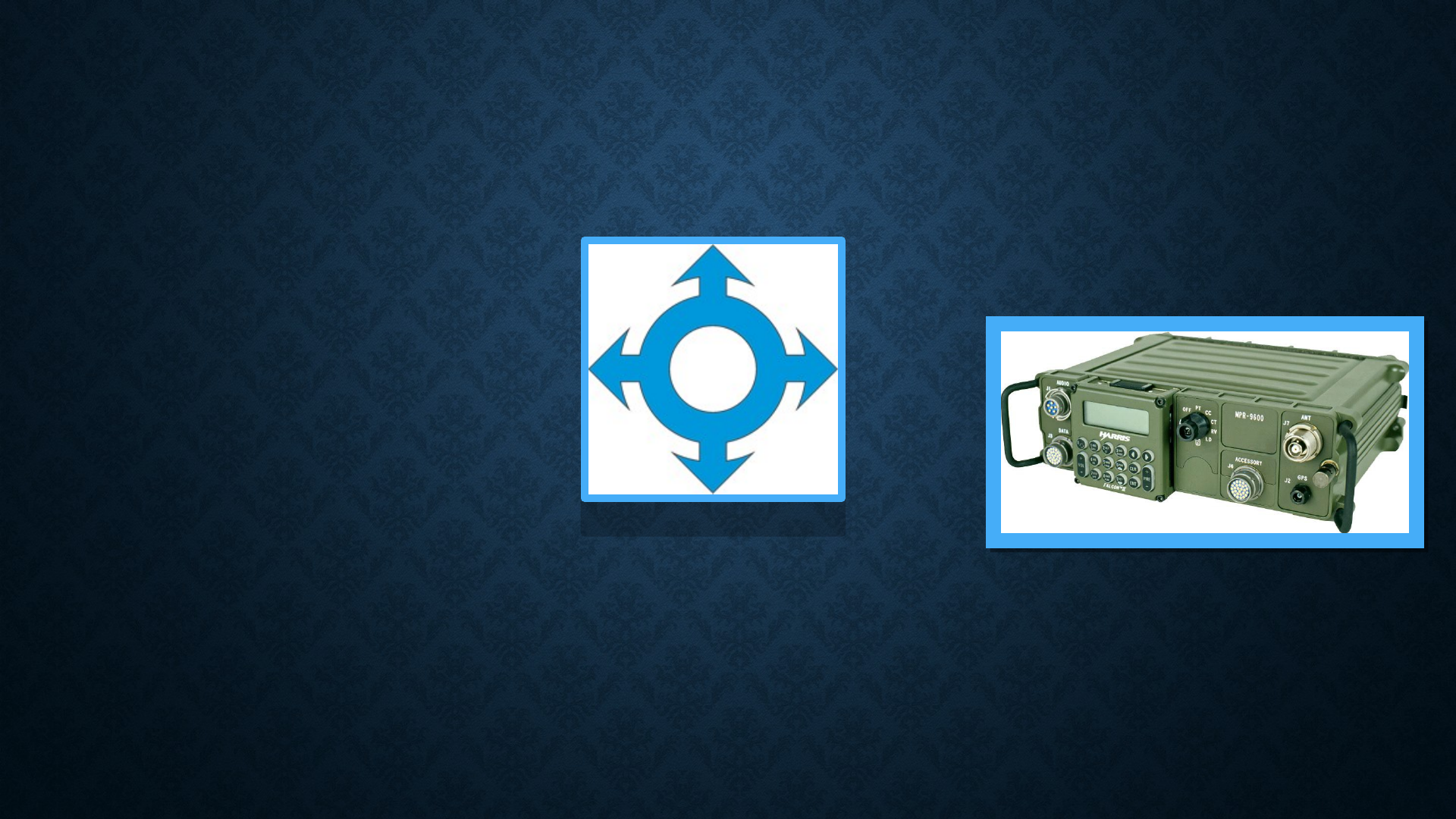

Conhecendo o equipamento:
Recursos do rádio:
Faixa de frequências: 1.6 MHz a 29.99999 MHz
Potência de saída: 1, 5, 20 W
Predefinições: 75 Totalmente programáveis.
Unidade de Tela e Teclado Removível (KDU).
Modens de dados de alta velocidade .
Estabelecimento Automático de Enlace (ALE) de proteção de enlace de nível 1.
Contra Contramedidas Eletrônicas (ECCM) de tom serial com codificado de voz/criptografador (VOCODER).
Sistema de Posicionamento Global (GPS).
Controles / indicadores / conectores
Controle da chave seletora de função
CONFIGURAÇÃO DO EQUIPAMENTO:
O equipamento será configurado nos seguintes modos de operação:
Frequência Fixa com Criptografia;
Obs: o Aluno deverá anotar o passo-a-passo da configuração para poder utilizar quando for necessário.
Criando Rede Fixa:
“CANAIS 001, 002, 003 E 004”
8 > MODE > PRESET > CHANNEL >
 Escolher o N° do canal:
 - 001 > RX: 07.4000 > TX: 07.4000 > manter parâmetros de configuração > [CLR]
 - 002 > RX: 10.2000 > TX: 10.2000 > manter parâmetros de configuração > [CLR]
 - 003 > RX: 12.3000 > TX: 12.3000 > manter parâmetros de configuração > [CLR]
 - 004 > RX: 17.1000 > TX: 17.1000 > manter parâmetros de configuração > [CLR]
Criando Chave criptográfica:
8 > COMSEC > KEYS > ENTER > CITADEL128 > KEY (nome da chave) > [747474...] > [CLR] (até a tela inicial).
Obs: a cada término de configuração o equipamento salva automaticamente.
Criando Modem: “MIL1”
O modem é o hardware responsável pelo tipo de forma de onda que será enviado pelo rádio. Para que os terminais funcionem corretamente, ambos obrigatoriamente utilizam o mesmo tipo de MODEM.
8 > MODE > PRESET > MODEM > Está “MDM1” e alteraremos para “MIL1” > (escolher o tipo de modem) MIL110B > manter parâmetros de configuração > [CLR]
Atribuir Segurança aos Canais:
Com pelo menos um MODEM criado e pelo menos uma CHAVE CRIPTOGRÁFICA criada, chegamos ao momento de relacionar estas implementações de segurança com o canal. Outra implementação de segurança é também a criptografia de voz, que será inserida diretamente na configuração do canal.
8 > MODE > PRESET > MANUAL > FIX (modo de Op) > MIL1 (modem criado) > CITADEL (chave) > KEY > CLR (mantém) > ME6 (vocoder para transmissão em CT) > [CLR]
Montagem da antena dipolo:
Montagem da antena dipolo:
O cumprimento da antena deve ser de acordo com a frequência utilizada no equipamento rádio. O MPR 9600 possui uma antena dipolo com marcações de frequências no fio da antena. Facilitando no casamento da frequência com a antena.
A antena dipolo oferece um ganho maior que a antena vertical própria do equipamento. Por isso sempre que for possível, utilizá-la.
Intervalo!
CONCLUSÃO:
Esta nota de aula teve como objetivo permitir que o operador possa realizar uma configuração padrão para o rádio MPR 9600 em redes FIXAS. Dessa forma impõe-se que o operador permaneça em constante aperfeiçoamento .
