Ciclos De Refrigeração e Componentes EX2

Prévia do material em texto

Você acertou 0 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão

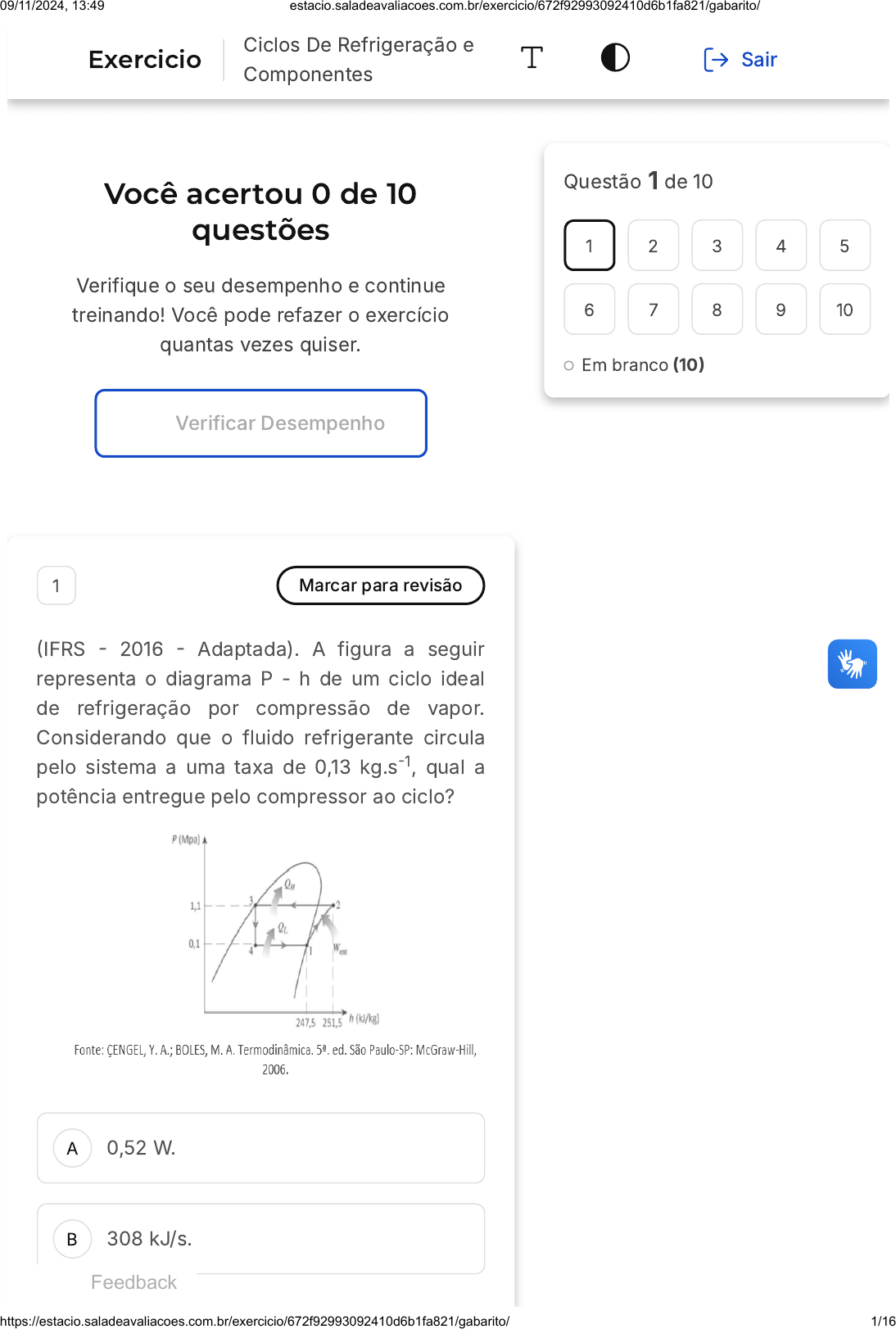

�IFRS � 2016 � Adaptada). A figura a seguir
representa o diagrama P - h de um ciclo ideal
de refrigeração por compressão de vapor.
Considerando que o fluido refrigerante circula
pelo sistema a uma taxa de 0,13 kg.s , qual a
potência entregue pelo compressor ao ciclo?
�1
0,52 W.
308 kJ/s.
Questão 1 de 10
Em branco �10�
1 2 3 4 5
6 7 8 9 10
Exercicio
Ciclos De Refrigeração e
Componentes
Sair
Feedback
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 1/16
C
D
E
3,08 kW.
520 W.
32,7 kJ/s.
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Para a potência do compressor temos que:
W =m(h -h1�
Substituindo,
W �0,13�251,5�247,5��0,52 kW�520 W
c 2
c
2 Marcar para revisão
�FEPESE � 2018 � Adaptada). O ciclo de
refrigeração pode ser usado para resfriar
placas de ar, líquidos ou ambientes. Analise as
afirmativas abaixo a respeito da influência de
alguns parâmetros na eficácia de um ciclo de
refrigeração:
I�� Sendo mantida a temperatura de
condensação constante, o coeficiente de
eficácia diminui quando a temperatura de
vaporização diminui.
II�� Sendo mantida a temperatura de
vaporização constante, o coeficiente de
eficácia diminui quando a temperatura
condensação de diminui.
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 2/16
A
B
C
D
E
III��O coeficiente de eficácia diminui quando
há sub-resfriamento do líquido.
IV��O coeficiente de eficácia diminui quando
há superaquecimento útil do vapor.
Está correto o que se afirma em:
Apenas I.
Apenas I e III.
Apenas II e III.
Apenas II, III e IV.
Apenas I, II, III e IV.
Questão não respondida
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Analisando o COPR para o ciclo de
refrigeração de Carnot observamos que
uma menor temperatura do evaporador
para a mesma temperatura de
condensação elevaria a eficácia do ciclo.
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 3/16
A
B
C
D
E
3 Marcar para revisão
�COVEST�COPSET � 2019 � Adaptada). Um
fluido refrigerante é um produto químico usado
em um ciclo térmico em sistemas de
refrigeração e climatização que reversivelmente
passa por uma mudança de fase de líquido a
gás. Os fluidos refrigerantes são dos tipos CFC,
HCFC, HFC e hidrocarbonetos. Acerca desse
tópico, está correto o que se afirma em:
CFC - é formado por cloro, fósforo e
chumbo, gases que são agressivos ao
meio ambiente.
HCFC - é formado por alto teor de
cloro, fósforo e chumbo e possui boas
propriedades termodinâmicas, mas
apresenta alto impacto ao meio
ambiente.
HFC - os átomos de cloro são
substituídos por hidrogênio e, assim,
não agridem a camada de ozônio.
o propano é um fluido refrigerante à
base de hidrocarbonetos que não
destrói a camada de ozônio, mas
contribui com o aquecimento global.
o butano é um fluido refrigerante à
base de hidrocarboneto, que destrói a
camada de ozônio e favorece o
aquecimento global.
Questão não respondida
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 4/16
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Os HFC foram desenvolvidos para serem
fluidos refrigerantes sem cloro e desta
forma, não agridem a camada de ozônio.
4 Marcar para revisão
�FGV � 2022 � Adaptada). Em um ciclo de
compressão de vapor ideal, quatro processos
são necessários: 1. compressão, 2.
condensação, 3. expansão e 4. vaporização.
Desta forma, observe as descrições abaixo:
I�� passagem adiabática irreversível do
refrigerante pelo dispositivo medidor, com
vaporização de parte do refrigerante,
absorvendo calor do restante da massa
líquida.
II��entrada do refrigerante no evaporador, em
uma mistura líquido e vapor com baixa
pressão e temperatura, em cuja tubulação a
massa líquida vai absorvendo calor.
III�� entrada do vapor frio a baixa pressão e
temperatura, para receber energia e sair a
alta temperatura e pressão.
IV�� perda de calor pelo vapor para o meio
condensante, saindo na forma líquida
A sequência que relaciona a característica com
a sequência do ciclo apresentada acima é:
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 5/16
A
B
C
D
E
I � II � IV � III.
II � III � I � IV.
III � IV � I � II.
III � IV � II � I.
IV � III � II � I.
Questão não respondida
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Em um ciclo de refrigeração a vapor ideal,
na compressão o vapor entra a baixa
temperatura e pressão no compressor
saindo do mesmo a alta pressão e
temperatura; na condensação, à a troca de
calor com o meio externo pelo
condensador saindo o fluido como líquido
saturado; na expansão, o fluido a alta
pressão passa pelo dispositivo de
expansão saindo a baixa pressão e como
uma mistura líquido vapor; na evaporação à
troca de calor entre o ambiente a ser
climatizado e o fluido refrigerante dentro
do evaporador.
5 Marcar para revisão
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 6/16
A
B
C
D
E
�FCC � 2019 � Adaptada ). Refrigeração é todo
processo de resfriar determinado ambiente de
forma controlada, com o objetivo de processar
e conservar produtos. Considere os seguintes
componentes e funcionalidades de sistemas de
refrigeração.
I��os compressores de parafuso podem se
apresentar em duas categorias: gêmeos e
simples.
II��o ciclo de compressão nos compressores
alternativos/pistão é caracterizado em duas
fases: de sucção e de compressão.
III��nos compressores alternativos/pistão, a
compressão do gás é feita em uma câmara
de volume variável por pistão, operando com
as válvulas de sucção e de descarga,
organizadas de modo a bombear o
refrigerante.
IV��as válvulas de expansão de pressão
constante mantêm a pressão constante em
relação à sua saída e são acopladas na saída
do evaporador.
Está correto o que se afirma em:
Apenas III e IV.
Apenas I, II e III.
Apenas II, III e IV.
Apenas I e III.
Apenas I, II e IV.
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 7/16
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Os compressores parafuso apesar de em
refrigeração serem usados com duplo fuso,
também podem ser fornecidos com fuso
simples. A câmara que admite o fluido
refrigerante para dentro do compressor
tem volume variado pelo movimento do
pistão.
6 Marcar para revisão
�FADESP � 2018 � Adaptada). Na figura a seguir
o diagrama esquemático é utilizado para
representar os ciclos de refrigeração por
compressão de vapor ideal e real. A
identificação correta dos elementos númerados
é a que se afirma em:
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 8/16
A
B
C
1- subresfriamento, 2-processo
politrópico, 3- queda de pressão e 4�
superaquecimento.
1- processo politrópico, 2- queda de
pressão, 3- superaquecimento e 4�
subresfriamento.
1- superaquecimento, 2- queda de
pressão, 3- processo politrópico e 4�
subresfriamento.
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 9/16
D
E
1- subresfriamento, 2�
superaquecimento, 3- queda de
pressão e 4- processo politrópico.
1- queda de pressão, 2�
subresfriamento, 3- processo
politrópico e 4- superaquecimento.
Questão não respondida
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A numeração apresentada é para um
processo real de refrigeração por
compressão de vapor com estes processos
ocorrendo. Ou seja, politrópico ao invés de
isoentrópico etc.
7 Marcar para revisão
�IF�RS � 2015 � Adaptado). Há vários tipos de
fluidos refrigerantes: halogenados, amônia,
dióxido de enxofre, dióxido de carbono e
hidrocarbonetos não halogenados, a exemplo
do metano. No que tange aos fluidos
refrigerantes, analise as afirmativas abaixo:
I��O fluido refrigerante R�22 é um CFC cujo
substituto mais utilizado é o R�410A.
II��As siglas ODP e GWP são utilizadas para
indicar o potencial de destruição da camada
de ozônio e de causar o efeito estufa,
respectivamente.
III��As misturas não azeotrópicas (série 400)
apresentam um ¿glide¿ de temperatura, ou
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 10/16
A
B
C
D
E
seja, variações relativamente pequenas de
temperatura durante a mudança de fase.
IV��Num ciclo de refrigeração, o R�717
apresenta elevadas temperaturas de
descarga, exigindo, em alguns casos, sistema
de refrigeração com duplo estágio de
compressão.
V��A ação dos CFCs sobre a camada de
ozônio estratosférico precipitou a assinatura
do Protocolo de Kyoto.
Está correto o que se afirma em:
Apenas I, II e III.
Apenas II, IV e V.
Apenas III, IV e V.
Apenas I, III e V.
Apenas II, III e IV.
Questão não respondida
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
O R � 22 é um HCFC e os CFCs afetam a
camada de ozônio não antecipou a
assinatura do Protocolo de Kyoto pois este
assunto foi tratado e assinado no Protocolo
de Montreal.
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 11/16
A
B
C
D
E
8 Marcar para revisão
�UECE�CEV � 2018 � Adaptada). Um
refrigerador mantém um ambiente a �23 °C
quando a temperatura externa é de 23 °C.
Sabendo que é retirado calor do ambiente
refrigerado a uma taxa de 10.000 kJ/h, e que a
quantidade de energia necessária para operar o
refrigerador é de 2.500 kJ/h, pode-se afirmar
corretamente que o coeficiente de performance
desse refrigerador é:
5.
3.
6.
4.
7.
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 12/16
A
B
C
D
E
9 Marcar para revisão
�NC�UFRP � 2015 � Adaptada). Uma máquina
frigorífica é um tipo de máquina térmica
geradora que transforma algum tipo de energia,
habitualmente mecânica, em energia térmica
para obter e manter em um recinto uma
temperatura menor que a temperatura exterior.
Em uma máquina frigorífica funcionando com
um ciclo de refrigeração por compressão de
vapor, o componente responsável por retirar
calor do meio a ser resfriado é denominado:
Evaporador.
Compressor.
Expansor termostático.
Condensador.
Centrífuga.
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 13/16
Questão não respondida
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
O evaporador é o componente de uma
máquina frigorífica que tem a função de
retirar o calor do ambiente que se deseja
resfriar. Ele recebe o fluido refrigerante que
vem da válvula de expansão e realiza a
evaporação deste fluido. Esse processo de
evaporação ocorre por meio da absorção
de calor do ambiente a ser refrigerado, o
que resulta na diminuição da temperatura
do mesmo. Portanto, a alternativa correta é
a "A", que indica o evaporador como o
componente responsável por essa função.
10 Marcar para revisão
�CEV�URCA � 2021 � Adaptada). Um sistema de
refrigeração por compressão a vapor ideal é
mostrado na figura para dois refrigerantes R1 e
R2, com temperatura no evaporador de �5 °C e
38 °C no condensador, assim como
propriedades dos pontos segundo a tabela. O
trabalho executado pelos compressores é de
20 kJ/kg e 24 kJ/kg, para R1 e R2,
respectivamente. Analise as afirmativas sobre
os dados apresentados para os refrigerantes:
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 14/16
A
B
C
D
E
Estados T [°C]
h de R1
[kJ/kg]
h de R2
[kJ/kg]
1 �5 185 396
2 38 205 490
3 38 72 253
4 �5 72 253
I��O refrigerante R1 consome maior energia e
possui maior COP que R2;
II��O refrigerante R2 consome maior energia e
possui menor COP que R1;
III��O COP máximo para o sistema analisado é
maior que 6.
Está correto o que se afirma em:
Apenas II.
Apenas I.
Apenas I e III.
Apenas III.
Apenas II e III.
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 15/16
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
09/11/2024, 13:49 estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/672f92993092410d6b1fa821/gabarito/ 16/16
