CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: Expressão Gráfica

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 37
Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
Aula 09
Perspectivas cônicas

Definições:

O sistema de projeção cônica caracteriza-se por ter o centro de projeção a uma
distância finita do objeto, fazendo com que as projetantes sejam convergentes neste
ponto, formando uma figura similar a um cone, daí o seu nome. Este sistema nos
proporciona a perspectiva real ou exata, já que reproduz exatamente a realidade, a
partir do momento que sempre vemos o objeto estando a uma distância finita dele.

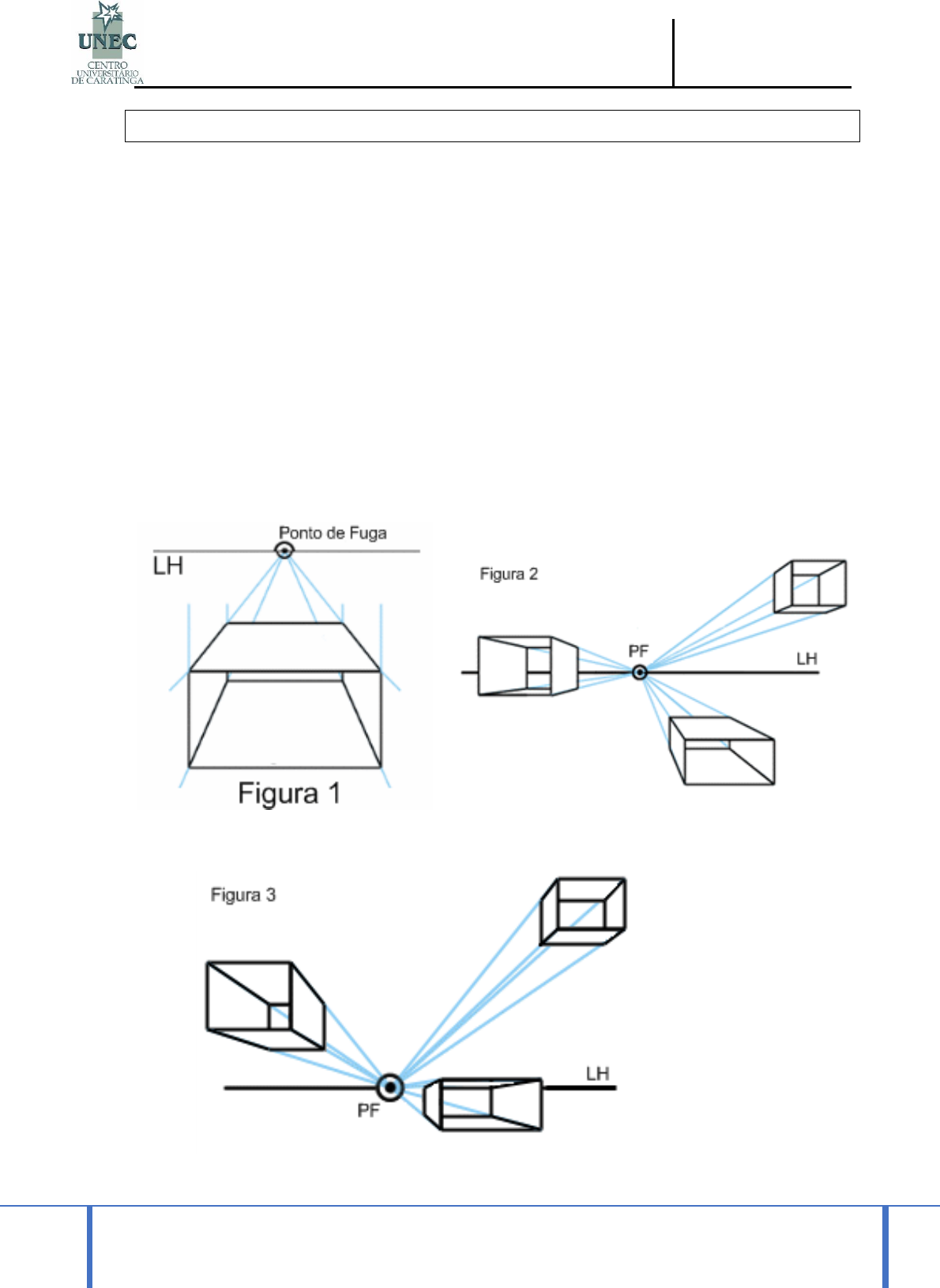

1 ponto de fuga
Numa perspectiva de um ponto de fuga, todas as linhas de um objeto ou dese-
nho apontam a um ponto colocado na linha do horizonte. Exemplo:





CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: Expressão Gráfica

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 38
Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
A visão de uma perspectiva de um ponto de fuga é perceptível, por
exemplo, quando notamos as ruas, estradas.
 Figura 4

2 pontos de fuga

 Figura 5

Se olharmos um cubo com uma das suas faces paralelas a nós, notaremos
como as faces verticais convergem a um ponto. Isto acontece nas duas primeiras
imagens. Mas se virarmos o mesmo cubo para colocá-lo com uma das suas arestas
de frente a nós, notaremos como as faces verticais convergem a dois pontos de fuga
diferentes.


CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: Expressão Gráfica

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 39
Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
No caso de uma perspectiva realizada com dois pontos de fuga, cada face da
figura (neste caso o quadrado) se estendem com linhas imaginárias que se unem em
dois pontos de fuga localizados a ambos lados do objeto e sobre a linha do Horizonte.
Bem seja que o objeto esteja acima da linha do horizonte ou abaixo da mesma.
 Figura 6
 Figura 7
3 pontos de fuga

Este tipo de perspectiva é conhecida na arquitetura como
perspectiva aérea, devido ao fato de que as imagens são observadas
desde o céu ou a uma elevada altura por cima do objeto. Esta também
pode ser realizada e obtida quando o observador está localizado muito
abaixo da linha do horizonte.
No exemplo a esquerda, o observador está localizado abaixo da
linha do horizonte. No exemplo a direita, o edifício é observado a uma
altura muito acima da linha do horizonte e muito próximo do próprio
edifício, por tanto a imagem é representada neste caso com três pontos
de fuga e ás proporções parecem exageradas.



CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: Expressão Gráfica

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 40
Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
No exemplo a esquerda, o observador está localizado abaixo da linha do
horizonte. No exemplo a direita, o edifício é observado a uma altura muito acima da
linha do horizonte e muito próximo do próprio edifício, por tanto a imagem é
representada neste caso com três pontos de fuga e ás proporções parecem
exageradas.


Figura 9
Desenhe cada FORMA GEOMÉTRICA abaixo em perspectiva com 1, 2 e 3
pontos de fuga.


 Estes desenhos estão em cavaleira

Junte no mínimo 4 FORMAS GEOMÉTRICAS e represente-as em perspectiva
com 2 pontos de fuga.
Exemplo:





CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: Expressão Gráfica

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 41
Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
Ressalto que todos os exercícios serão a mão livre, ou seja, utilizando régua
somente para referência, os traços não poderão ser com o apoio da ferramenta.
Os Desenhos deverão ser feitos em folha branca.
EXEMPLO:











 Figura 12

UTILIZE AS FORMAS BÁSICAS EM PERSPECTIVA COM DOIS PONTOS
DE FUGA PARA REALIZAR DESENHOS DE EDIFÍCIOS ARQUITETÔNICOS.
EXEMPLO:




Figura 13 Figura 14
