Exercício Caminho do Conhecimento - Etapa 6 (24425)
Atividade finalizada em 16/10/2024 20:59:02 (2731371 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
COMANDOS ELÉTRICOS [1006008] - Avaliação com 4 questões, com o peso total de 6,67 pontos [capítulos - 111]
Turma:
Curso Técnico: Eletrotécnica - Grupo: JANEIRO/24 PRES - N.ELET.Jan.24 [110391]
Aluno(a):
91550785 - LEANDRO RODRIGUES ZACARIAS DA SILVA - Respondeu 4 questões corretas, obtendo um total de 6,67 pontos como nota
[349961_165157]

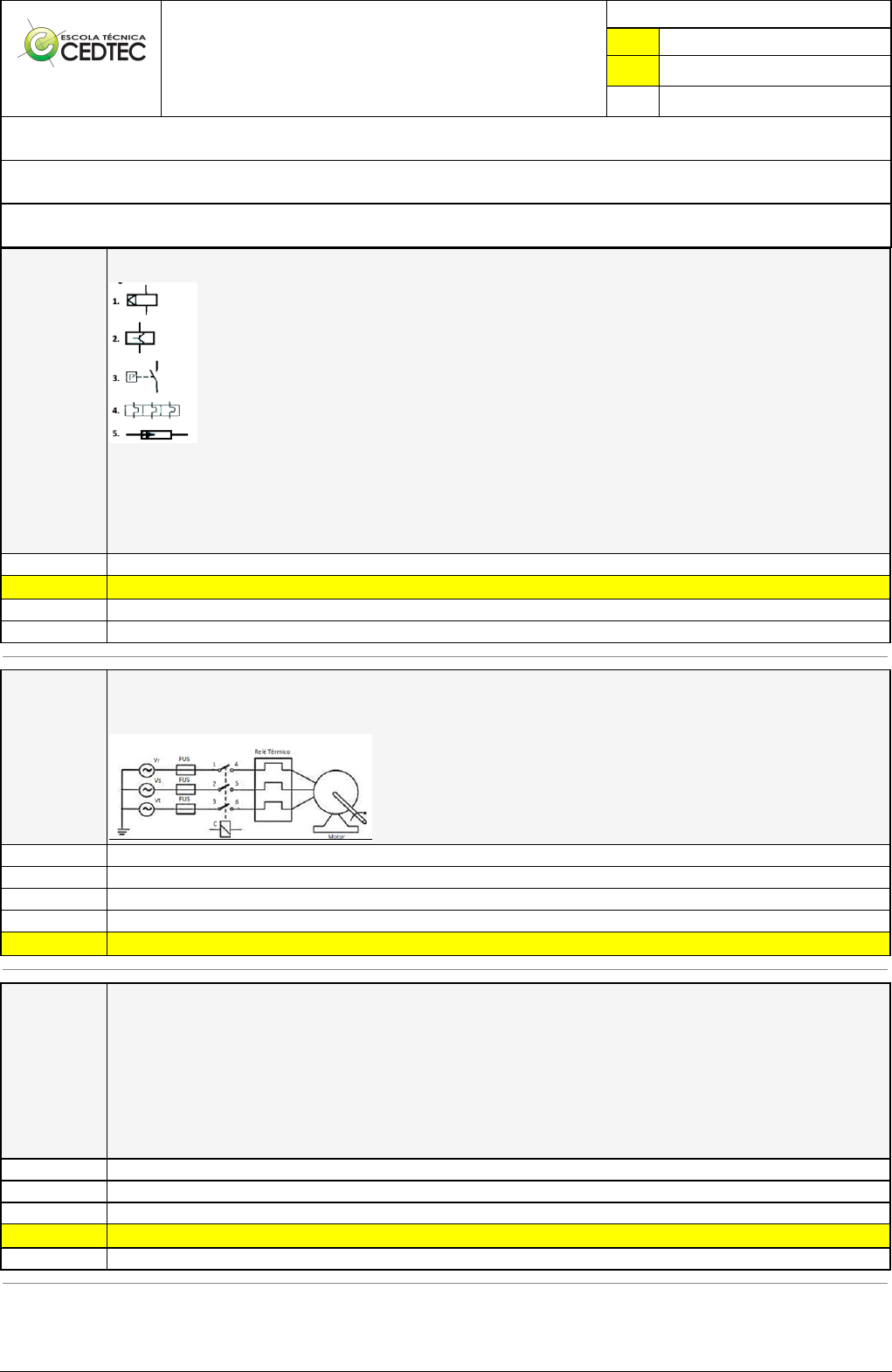

Questão
001
Para que as instalações sejam executadas sem erros de interpretação, uma simbologia é seguida pelos profissionais da área. Relacione
adequadamente as colunas conforme o significado da simbologia.
( ) Para-raios.
( ) Relé térmico.
( ) Relé transistorizado.
( ) Relé de controle de intertravamento mecânico.
( ) Interruptor atuado pela pressão.
A sequência está CORRETA em:
5, 2, 3, 4, 1
X 5, 4, 2, 1, 3
5, 4, 2, 3, 1
2, 5, 1, 4, 3
[349961_165153]
Questão
002
O esquema elétrico representado pela figura é um acionamento para motor trifásico. Como elemento de proteção encontra―se o relé
térmico, que atua através da dilatação linear de uma lâmina bimetálica. Assinale a alternativa que define corretamente o motivo de
atuação do relé térmico.

Falta de fase
Disjuntor
Curto-circuito
Sobretensão
X Sobrecarga
[349960_165152]
Questão
003
O relé de falta de fase é o dispositivo que tem como finalidade a proteção de sistemas trifásicos com ou sem neutro. Sobre o relé de
falta de fase com neutro na instalação, analise as assertivas abaixo.
I. O dispositivo irá monitorar a falta de fase de uma ou mais fases e também verificar a tensão no neutro e efetuar o desligamento,
quando a falta ocorre.
II. Caso ocorra a queda de tensão de uma das fases em relação à outra para valores abaixo do limite percentual ajustado no DIAL de
ajuste de sensibilidade, irá comutar o contato de saída bloqueando o funcionamento do sistema.
III. Com contato reversor, esses dispositivos geralmente são fornecidos com retardo no desligamento de até 5 segundos para que não
efetue desligamentos desnecessários durante a partida do motor que pode ocasionar quedas de tensão maiores que a estabelecida
para atuação do dispositivo.
É CORRETO o que se afirma em:
II, apenas
III, apenas
I e II, apenas
X I e III, apenas
II e III, apenas
Pincel Atômico - 17/10/2024 03:49:23 2/2
[349961_165150]
Questão
004
De acordo com o estabelecido pela NBR 5410 quanto à seleção e instalação dos dispositivos destinados a prover a função de proteção
em instalações elétricas de baixa tensão, considere as afirmações abaixo.
I - Nos dispositivos que utilizam fusíveis, cujo porta-fusível é do tipo rosqueado, as conexões da base devem ser instaladas de modo
que o contato central se situe do lado “fonte".
II - Os disjuntores instalados em quadros de distribuição terminais, independente da edificação e seus ocupantes, devem ter
características construtivas e informações claras que permitam alterar, manualmente, o ajuste de seus disparadores de sobrecorrente
mediante ação voluntária.
III - O circuito magnético dos dispositivos DR deve envolver todos os condutores fase do circuito elétrico, mas não deve envolver o
condutor neutro.
Está correto APENAS o que se afirma em:
X I
II
I e III
III
I e II
