TELETEC-01-007 Atividade de Fixação 01

Prévia do material em texto

QUESTÃO 1
Incorreto Atingiu 0,00 de 1,00
Marcar questão

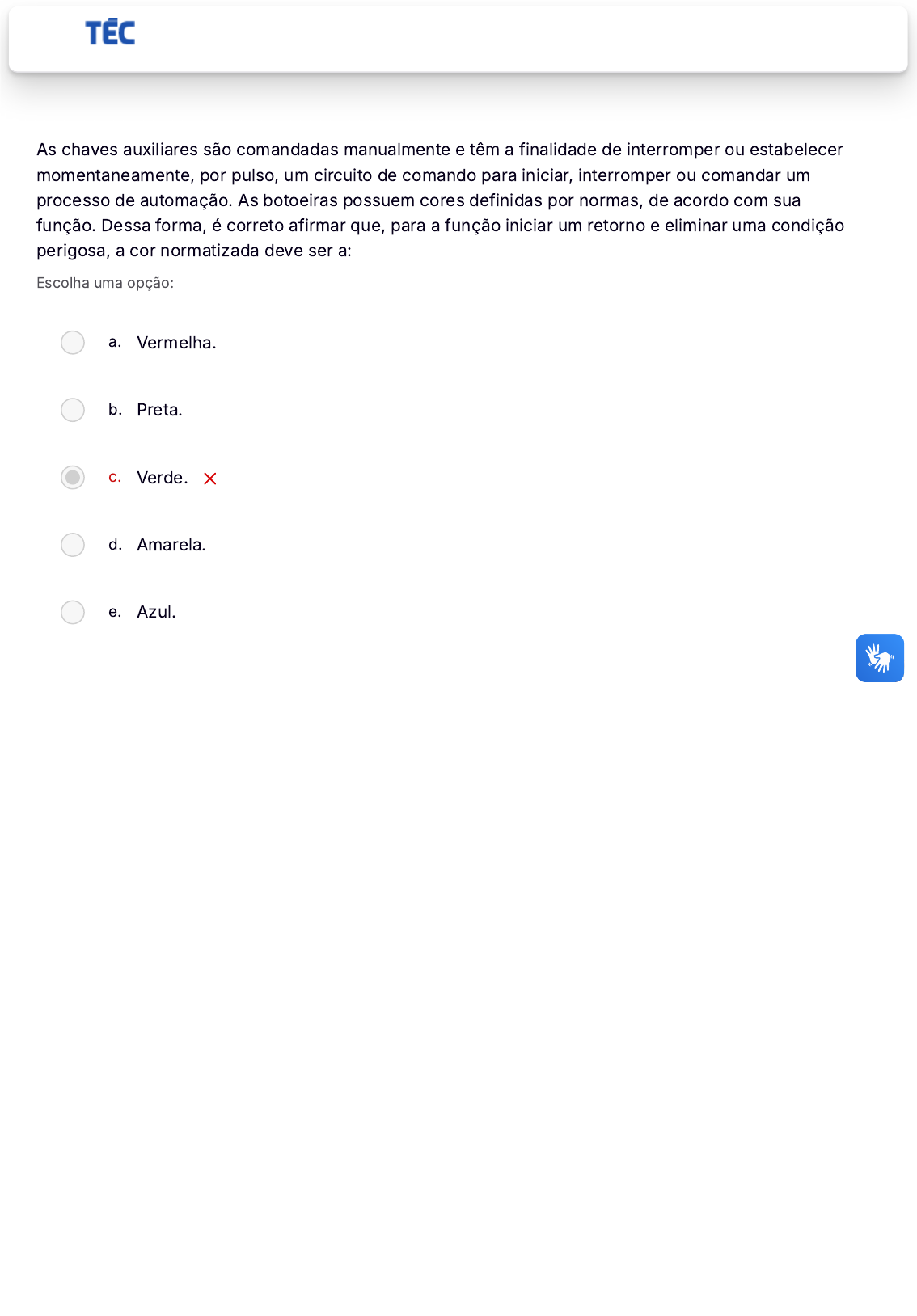

As chaves auxiliares são comandadas manualmente e têm a finalidade de interromper ou estabelecer
momentaneamente, por pulso, um circuito de comando para iniciar, interromper ou comandar um
processo de automação. As botoeiras possuem cores definidas por normas, de acordo com sua
função. Dessa forma, é correto afirmar que, para a função iniciar um retorno e eliminar uma condição
perigosa, a cor normatizada deve ser a:
Escolha uma opção:
a. Vermelha.
b. Preta.
c. Verde.
d. Amarela.
e. Azul.
https://virtual.politecnicabr.com.br/
QUESTÃO 2
Incorreto Atingiu 0,00 de 1,00
Marcar questão
Dentro dos circuitos de acionamentos de máquinas, é comum o uso de relés para controle de
acionamentos, alarmes, proteção, entre outros. Considerando esses relés, analise as afirmativas a
seguir.
I � Os relés de tempo estrela-triângulo são específicos para utilização em controle de partida de motores
monofásicos e trifásicos que utilizam chaves automáticas estrela-triângulo, com controles de tempos
precisos e reduzido espaço físico.
II � Os relés de proteção térmica são destinados à proteção de motores e equipamentos contra elevação
de temperatura e operam com sensores do tipo PTC, cuja característica é reduzir bruscamente sua
condutividade elétrica para um valor preciso de temperatura.
III � Os relés de falta de fase com e sem neutro são destinados à proteção de sistemas monofásicos e
trifásicos contra queda de fase (ou neutro) e assimetria modular de tensão que compromete o
funcionamento de motores. Está correto o que se afirma em:
Escolha uma opção:
a. I, apenas.
b. III, apenas.
c. II, apenas.
d. I, II e III.
e. II e III, apenas.
https://virtual.politecnicabr.com.br/
QUESTÃO 3
Incorreto Atingiu 0,00 de 1,00
Marcar questão
O objetivo central do SPDA é dissipar para o solo a corrente elétrica, direcionando a
corrente pelo caminho mais seguro possível, dessa maneira minimizando ou anulando seus
impactos. Sobre SPDA, assinale a alternativa correta.
Escolha uma opção:
a.
Os cabos de aço, no caso de concreto protendido, não podem ser usados como
condutores das correntes da descarga atmosférica e, portanto, não são considerados
eletrodos de aterramento naturais.
b.
As dimensões mínimas de captores, descidas e eletrodos de aterramento, bem como a
equipotencialização, variam conforme a classe de SPDA.
c.
O valor de até 10 Ω obtido por ensaio elétrico entre a parte mais alta de uma construção e o
nível do solo, significa que há continuidade elétrica e que a armadura pode ser usada como
condutor natural.
d.
Os subsistemas de captação podem ser constituídos por um dos seguintes elementos,
desde que não combinados entre si: hastes (incluindo mastros), condutores suspensos e
condutores em malha.
e.
As tubulações metálicas e os tanques contendo misturas explosivas não
são considerados como captores naturais e partes de um SPDA.
https://virtual.politecnicabr.com.br/
QUESTÃO 4
Correto Atingiu 1,00 de 1,00
Marcar questão
Um diagrama, ou esquema elétrico, é a representação gráfica de circuitos elétricos ou eletrônicos. Há
uma série de formas de representar os comandos que estão sendo elaborados em uma instalação.
Conhecendo algumas características desses diagramas, podemos afirmar que são características dos
diagramas de comando:
Escolha uma opção:
a.
É um desenho que, utilizando simbologia específica, representa graficamente uma
instalação elétrica, indicando sobre a planta arquitetônica o posicionamento dos
componentes.
b.
São esquemas elétricos com a finalidade de ilustrar um sistema elétrico industrial de
forma padronizada e de fácil interpretação de qualquer usuário na instalação e
manutenção desse sistema.
c.
É responsável por conter todas as ligações e informações referentes às cargas, que
geralmente são os motores.
d.
Costuma ser mais utilizado para representar comandos elétricos. Ele representa cada uma
das três fases de um sistema elétrico, bem como suas respectivas variações.
e.
A representação dos condutores é bem mais detalhada. Assim como o diagrama funcional,
ele mostra todos os condutores e componentes.
https://virtual.politecnicabr.com.br/
QUESTÃO 5
Correto Atingiu 1,00 de 1,00
Marcar questão
A NR10 estabelece as condições mínimas para garantir a segurança e a saúde dos trabalhadores
que interajam em instalações elétricas e serviços com eletricidade. Analise as afirmativas a
seguir e, após, assinale a alternativa que contenha as corretas.
I. É proibida a utilização de adornos pessoais nos trabalhos com instalações elétricas ou em suas
proximidades.
II. Todos os serviços em instalações energizadas ou em suas proximidades devem ser suspensos de
imediato na iminência de ocorrência que possa colocar os trabalhadores em perigo.
III. Os serviços em instalações elétricas energizadas em AT, bem como aqueles executados no SMC, não
podem ser realizados individualmente.
Escolha uma opção:
a. Apenas as afirmativas I e III estão corretas.
b. Apenas a afirmativa III está correta.
c. Apenas as afirmativas II e III estão corretas.
d. Apenas as afirmativas I e II estão corretas.
e. As afirmativas I, II e III estão corretas.
https://virtual.politecnicabr.com.br/
QUESTÃO 6
Correto Atingiu 1,00 de 1,00
Marcar questão
A NR10 � Segurança em Instalações e Serviços em Eletricidade, nos serviços executados em instalações
elétricas, devem estar previstas e adotadas medidas de proteção coletiva. Assinale a alternativa que
indica a medida de proteção coletiva prioritária, apontada pela NR10.
Escolha uma opção:
a. Aterramento elétrico.
b.
Desenergização elétrica e, na sua impossibilidade, o emprego de tensão de
segurança.
c. Sistema de seccionamento automático de alimentação.
d. Bloqueio do religamento automático.
e. Isolação das partes vivas.
https://virtual.politecnicabr.com.br/
QUESTÃO 7
Incorreto Atingiu 0,00 de 1,00
Marcar questão
O multímetro é um aparelho de medida elétrica capaz de realizar a medição elétrica de três tipos
diferentes: Voltímetro, Ohmímetro e Amperímetro. Assinale a alternativa correta quanto às afirmações
seguintes sobre a função que deve ser utilizada para se medir as grandezas. I� Corrente elétrica (contínua
e alternada) – através da função voltímetro. II� Tensão elétrica (contínua e alternada) – através da
função amperímetro. III� Resistência elétrica - através da função ohmímetro.
Escolha uma opção:
a. Somente a II é verdadeira.
b. Somente a III é verdadeira.
c. Somente I e III são verdadeiras.
d. Somente II e III são verdadeiras.
e. Somente I e II são verdadeiras.
https://virtual.politecnicabr.com.br/
QUESTÃO 8
Incorreto Atingiu 0,00 de 1,00
Marcar questão
Uma instalação elétrica foi realizada com aterramento TN. O usuário dessa instalação foi
submetido a um choque no chassi do equipamento. Na figura a seguir é apresentada a curva do
disjuntor de proteção do circuito que entrou em contato com o chassi.
Dados: disjuntor de 20 A.
Fonte: FGV �2021�.
Sabendo-se que o valor da corrente de falta no circuito, devido ao contato da fase com o chassi do
equipamento, é de 160 A, o tempo de exposição ao choque do usuário é, em segundos, igual a:
Escolha uma opção:
a. 1.
b. 4.
c. 5.
d. 2.
e. 3.
https://virtual.politecnicabr.com.br/
QUESTÃO 9
Incorreto Atingiu 0,00 de 1,00
Marcar questão
Os diagramas esquemáticos podem ser desenhados ou representados de diversas maneiras em
uma instalação elétrica predial. Os três mais importantes são os esquemas unifilares, os
esquemas multifilares e os esquemas funcionais. Analise as afirmativas a seguir e assinale a
alternativa correta.
I. É a simplificação da representação do circuito elétrico da instalação. Com uma única linha, indica-se o
número de condutores e sua trajetória na instalação elétrica. É o esquema mais utilizado em projetos de
instalações elétricas prediais.
II. É a representação completa do circuito elétrico da instalação. Com todas as linhas necessárias, indica-se os conduítes e sua trajetória na instalação elétrica. É o esquema mais utilizado em projetos de
instalações elétricas industriais.
III. Apresenta detalhes da instalação do circuito elétrico completo. Cada linha representa um fio utilizado
nas ligações dos componentes elétricos.
IV. Representa, graficamente, todos os detalhes de montagem do sistema elétrico, além das funções de
cada componente elétrico.
V. É a representação simplificada do circuito elétrico da instalação. Com o mínimo de linhas necessárias,
indica-se os conduítes e sua trajetória na instalação elétrica. É o segundo esquema mais utilizado em
projetos de instalações elétricas industriais.
Então, afirmamos que, respectivamente, a alternativa correta que descreve os esquemas unifilares, os
esquemas multifilares e os esquemas funcionais é:
Escolha uma opção:
a. I, III e IV.
b. II, I e III.
c. III, IV e V.
d. II, IV e V.
e. I, II e III.
https://virtual.politecnicabr.com.br/
Terminar revisão
NOSSAS REDES SOCIAIS
   
QUESTÃO 10
Correto Atingiu 1,00 de 1,00
Marcar questão
Conforme o Glossário da Norma Regulamentadora 12 � Segurança no Trabalho com Máquinas e
Equipamentos, temos um objeto definido como sendo o “componente com redundância e circuito
eletrônico dedicado para acionar e supervisionar funções específicas de segurança, tais como
dispositivo de intertravamento, sensores, circuitos de parada de emergência, válvulas e contatores,
garantido que, em caso de falha ou defeito desses ou em sua fiação, a máquina interrompa o
funcionamento e não permita a inicialização de um novo ciclo, até o defeito ser sanado”. Como é o nome
desse objeto?
Escolha uma opção:
a. Relé de segurança.
b. Tapete de segurança.
c. Batente de segurança.
d. Cortina de luz.
e. Seletor de posição.
