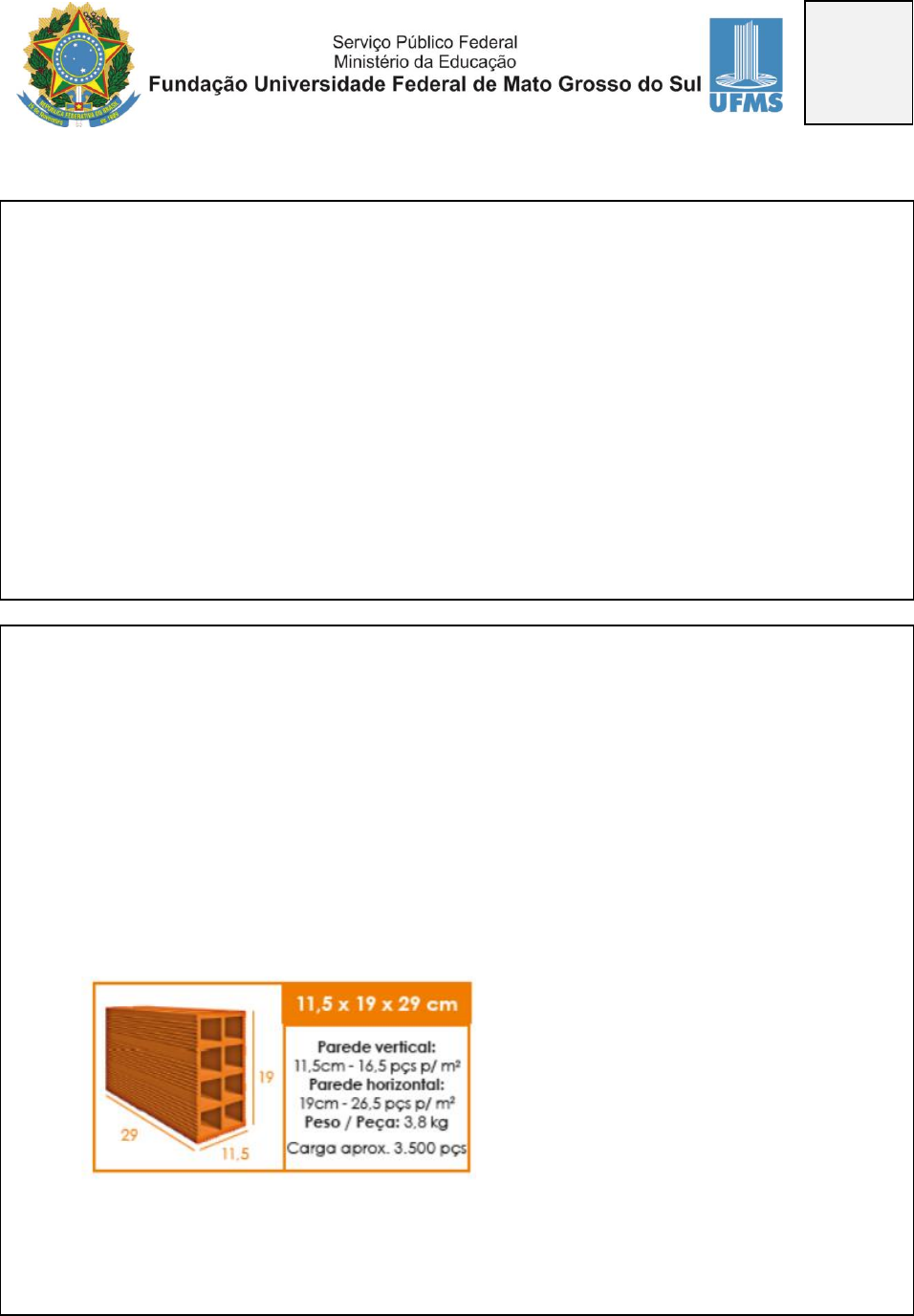

<p>FOLHA</p><p>1</p><p>Ação, Segurança e Concepção Estrutural Carregamentos</p><p>Prof. Andrés Batista Cheung</p><p>Exercício 1</p><p>Calcule o carregamento por superfície de alvenaria construída com as seguintes</p><p>características:</p><p>- Bloco de vedação 9 cm x 19 cm x 19 cm com massa aproximada de 2800 g.</p><p>- Revestimento interno de 1,5 cm</p><p>- Revestimento externo de 2,5cm</p><p>- Junta de assentamento de argamassa de 1,5 cm para as horizontais e 1,0 cm para as</p><p>verticais.</p><p>- Pesos específico da argamassa: 𝛾𝑎 = 20 𝑘𝑁/𝑚³.</p><p>Resp.</p><p>𝑝𝑎𝑙𝑣 = 1,685𝑘𝑁/𝑚²</p><p>𝛾𝑎𝑙𝑣 = 13 𝑘𝑁/𝑚³</p><p>Exercício 2</p><p>Calcule o carregamento por superfície de alvenaria construída com as seguintes</p><p>características:</p><p>- Bloco de vedação 11,5 cm x 19 cm x 29 cm com massa aproximada de 3800 g.</p><p>- Revestimento interno de 1,5 cm</p><p>- Revestimento externo de 2,5cm</p><p>- Junta de assentamento de argamassa de 1,5 cm para as horizontais e 1,0 cm para as</p><p>verticais.</p><p>- Pesos específico da argamassa: 𝛾𝑎 = 20 𝑘𝑁/𝑚³.</p><p>Resp.</p><p>𝑝𝑎𝑙𝑣 = 1,63𝑁/𝑚²</p><p>𝛾𝑎𝑙𝑣 = 10,5 𝑘𝑁/𝑚³</p><p>FOLHA</p><p>2</p><p>Exercício 3</p><p>Calcule o carregamento por superfície de alvenaria construída com as seguintes</p><p>características:</p><p>- Bloco de vedação 14 cm x 19 cm x 29 cm com massa aproximada de 4200 g.</p><p>- Revestimento interno de 1,5 cm</p><p>- Revestimento externo de 2,5cm</p><p>- Junta de assentamento de argamassa de 1,5 cm para as horizontais e 1,0 cm para as</p><p>verticais.</p><p>- Pesos específico da argamassa: 𝛾𝑎 = 20 𝑘𝑁/𝑚³.</p><p>Resp.</p><p>𝑝𝑎𝑙𝑣 = 1,75 𝑘𝑁/𝑚²</p><p>𝛾𝑎𝑙𝑣 = 9,7 𝑘𝑁/𝑚³</p><p>FOLHA</p><p>3</p><p>Exercício 4</p><p>Calcule o carregamento por superfície de alvenaria construída com as seguintes</p><p>características:</p><p>- Bloco de vedação 19 cm x 19 cm x 39 cm com massa aproximada de 16000 g.</p><p>- Revestimento interno de 1,5 cm</p><p>- Revestimento externo de 2,5cm</p><p>- Junta de assentamento de argamassa de 1,5 cm para as horizontais e 1,0 cm para as</p><p>verticais.</p><p>- Pesos específico da argamassa: 𝛾𝑎 = 20 𝑘𝑁/𝑚³.</p><p>Resp.</p><p>𝑝𝑎𝑙𝑣 = 3,06 𝑘𝑁/𝑚²</p><p>𝛾𝑎𝑙𝑣 = 13,3 𝑘𝑁/𝑚³</p><p>Exercício 5</p><p>Calcule o carregamento devido à alvenaria na viga que a suporta, construída com as</p><p>características do exercício 2.</p><p>Resp.</p><p>𝑔𝑎𝑙𝑣 = 4,08𝑘𝑁/𝑚</p><p>250cm</p><p>FOLHA</p><p>4</p><p>Exercício 6</p><p>Calcule o carregamento da laje com as seguintes características:</p><p>- Espessura laje de concreto maciça: 11cm</p><p>- Revestimento inferior da laje com argamassa (cimento e areia): 1,5 cm</p><p>- Argamassa de regularização: 4 cm</p><p>- Argamassa de assentamento: industrializada 10 mm</p><p>- Acabamento em mármore: 20mm</p><p>Resp.</p><p>𝑔𝐿𝑎𝑗𝑒 = 4,61𝑘𝑁/𝑚²</p><p>Exercício 7</p><p>A barreira New Jersey é comumente usada durante a construção de estradas e pontes.</p><p>Determine seu peso linear considerando a Figura abaixo.</p><p>Resp.</p><p>𝑔𝐵𝑎𝑟𝑟𝑒𝑖𝑟𝑎 = 5,8𝑘𝑁/𝑚</p><p>FOLHA</p><p>5</p><p>Exercício 8</p><p>O sistema de piso de um edifício consiste em uma laje de concreto armado com 125</p><p>mm de espessura apoiada sobre quatro vigas de piso de aço, as quais por sua vez são apoiadas</p><p>sobre duas longarinas de aço, como mostrado na Figura. As áreas de seção transversal das vigas</p><p>de piso e das longarinas são 9500 mm² e 33700 mm², respectivamente. Determine as cargas</p><p>permanentes que atuam sobre as vigas CG e DH e na longarina AD.</p><p>Resp.</p><p>FOLHA</p><p>6</p><p>Exercício 9</p><p>O sistema de piso do edifício anterior considerando as vigas de concreto armado. As</p><p>áreas de seção transversal das vigas de piso e das longarinas são 20 x 70 cm e 25 x 90 cm,</p><p>respectivamente. Determine as cargas permanentes que atuam sobre as vigas CG e DH e na</p><p>longarina AD. Considere ainda que existe uma alvenaria sobre as vigas longarinas, conforme o</p><p>exemplo 5.</p><p>Resp.</p>
