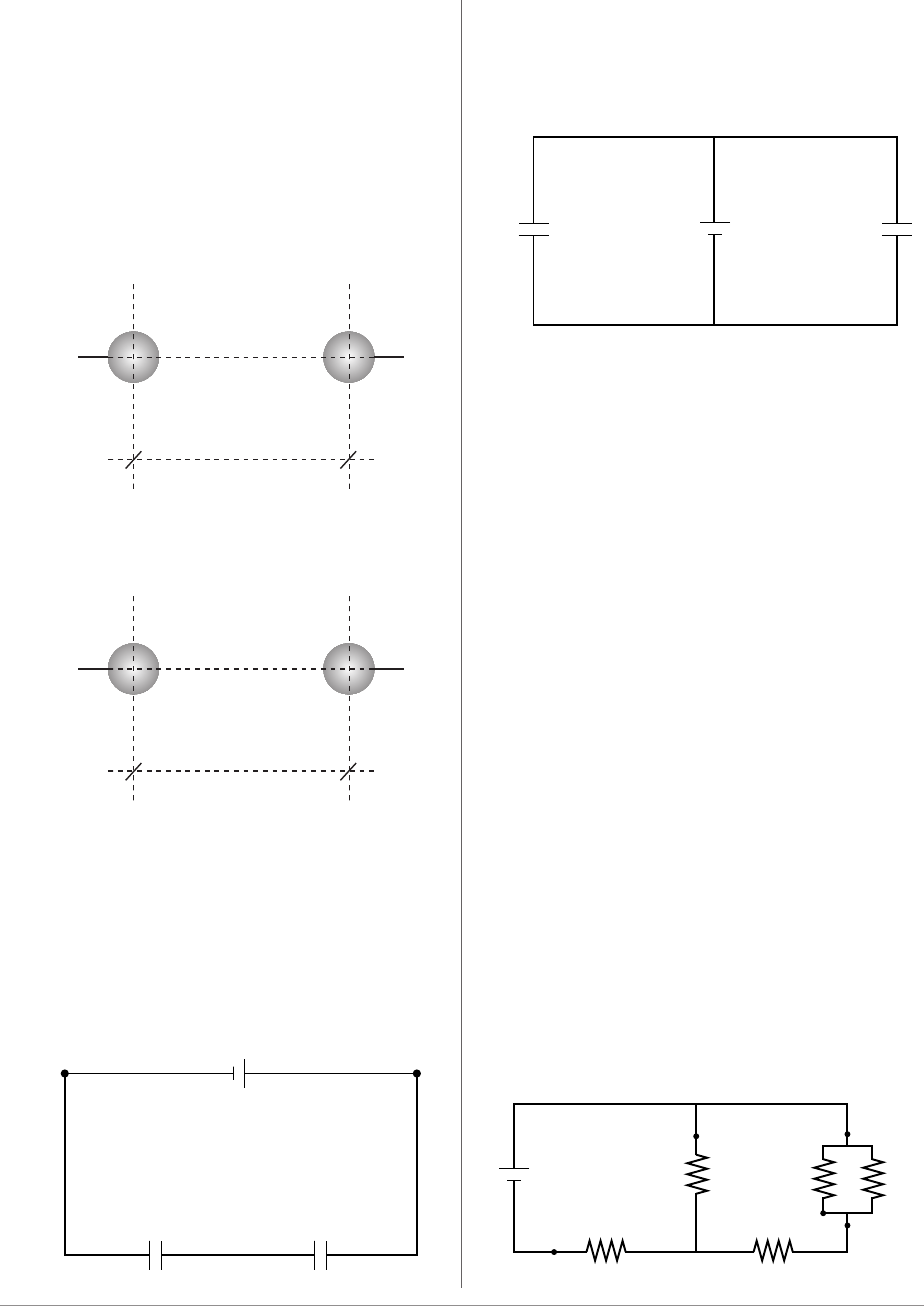

<p>88</p><p>e) Se a distância entre as placas for reduzida à metade, a capa-</p><p>citância do capacitor irá duplicar.</p><p>f) Este capacitor pode ser usado como um elemento para arma-</p><p>zenar energia.</p><p>620. (FGV-SP) Tomemos três esferas metálicas idênticas, A, B e C, a</p><p>primeira delas carregada com carga elétrica q e as outras duas</p><p>neutras. Separada e sucessivamente A é colocada em contato</p><p>com B, depois com C. Posteriormente, A e B e A e C são posi-</p><p>cionadas conforme as figuras 1 e 2:</p><p>Observação: O raio das esferas é desprezível em relação às</p><p>distâncias d e 2d.</p><p>A relação F1 é igual a:—</p><p>F2</p><p>a) 2. b) 4. c) 1 . d) 1. e) 1 .— —2 4</p><p>621. (UEPB) Dois capacitores de capacidades C1 = 12 µF e C2 = 6 µF</p><p>estão associados em série. Aplicamos aos extremos da associa-</p><p>ção de capacitores uma diferença de potencial de 12 V, confor-</p><p>me mostra a figura abaixo:</p><p>A ddp nos terminais do capacitor de 12 µF em volts vale:</p><p>a) 2. b) 4. c) 6. d) 8. e) 10.</p><p>622. (UEM-PR) Dois capacitores, de capacitâncias C1 e C2, são carre-</p><p>gados quando ligados a uma fonte de diferença de potencial V,</p><p>conforme a figura:</p><p>Nessas condições, assinale o que for correto:</p><p>a) Os capacitores ficam submetidos às diferenças de potenciais</p><p>V1 e V2, sendo V = V1 + V2.</p><p>b) Os capacitores adquirem cargas q1 e q2, proporcionais às suas</p><p>capacitâncias, sendo q = q1 + q2 a carga total do sistema.</p><p>c) Introduzindo-se um dielétrico, de constante dielétrica K, entre</p><p>as placas do capacitor C2, q2 aumenta e q1 diminui, pois a car-</p><p>ga total do sistema permanece constante.</p><p>d) Introduzindo-se um metal entre as placas do capacitor C1, de</p><p>tal forma que o espaço entre elas fique totalmente preenchi-</p><p>do, q1 = 0 e q2 não se altera.</p><p>e) Retirando-se o capacitor C2 (carregado) e ligando-o a outro</p><p>capacitor, C3 (descarregado), na ausência de qualquer diferen-</p><p>ça de potencial externa, a carga e a diferença de potencial do</p><p>capacitor C2 diminuem.</p><p>623. (UFRRJ) As afirmações abaixo referem-se à corrente elétrica.</p><p>I) Corrente elétrica é o movimento ordenado de elétrons em um</p><p>condutor.</p><p>II) Corrente elétrica é o movimento de íons em uma solução ele-</p><p>trolítica.</p><p>III) Corrente elétrica, em um resistor ôhmico, é inversamente</p><p>proporcional à ddp aplicada e diretamente proporcional à</p><p>resistência elétrica do resistor.</p><p>Sobre as afirmativas acima, pode-se concluir que apenas:</p><p>a) a I está correta.</p><p>b) a II está correta.</p><p>c) a III está correta.</p><p>d) a I e a II estão corretas.</p><p>e) a I e a III estão corretas.</p><p>As questões de números 624 e 625 referem-se ao circuito elétrico</p><p>representado na figura abaixo, no qual todos os resistores têm a</p><p>mesma resistência elétrica R.</p><p>�</p><p>�A</p><p>F1</p><p>F1</p><p>B</p><p>2d</p><p>figura 1</p><p>�</p><p>�A</p><p>F2</p><p>F2</p><p>C</p><p>d</p><p>figura 2</p><p>A – + B</p><p>C1 C2</p><p>q1 q2</p><p>ε</p><p>A</p><p>B C</p><p>D</p><p>E</p><p>R4 R5</p><p>R1 R2</p><p>R3ε</p><p>–</p><p>+</p><p>–</p><p>+</p><p>–</p><p>+</p><p>C1 C2</p><p>V</p><p>89</p><p>624. (UFRGS-RS) Em qual dos pontos assinalados na figura a corrente</p><p>elétrica é mais intensa?</p><p>a) A b) B c) C d) D e) E</p><p>625. (UFRGS-RS) Qual dos resistores está submetido à maior difer-</p><p>ença de potencial?</p><p>a) R1 b) R2 c) R3 d) R4 e) R5</p><p>626. (UFRN) A figura abaixo representa parte do circuito elétrico ideal</p><p>de uma residência, com alguns dos componentes eletrodomésti-</p><p>cos identificados. Na corrente alternada das residências (cha-</p><p>mada de monofásica), os dois fios recebem os nomes de “fase”</p><p>(F) e “neutro” (N) ou “terra” (e não “positivo” e “negativo”, como</p><p>em corrente contínua). O fio fase tem um potencial elétrico de</p><p>aproximadamente 220 V em relação ao neutro ou em relação a</p><p>nós mesmos (também somos condutores de eletricidade), se</p><p>estivermos descalços e em contato com o chão.</p><p>Das quatro afirmativas abaixo, apenas uma está errada. Assinale-a.</p><p>a) Quando todos os equipamentos estão funcionando, a resistên-</p><p>cia elétrica equivalente da residência aumenta, aumentando,</p><p>também, a corrente, e, por conseguinte, o consumo de energia.</p><p>b) Todos os equipamentos de dentro da residência estão em</p><p>paralelo entre si, pois cada um deles pode funcionar, indepen-</p><p>dentemente de os outros estarem funcionando ou não.</p><p>c) O disjuntor J deve ser colocado no fio fase (F) e não no neutro</p><p>(N), pois, quando o desligarmos, para, por exemplo, fazermos</p><p>um determinado serviço elétrico, a casa ficará completamente</p><p>sem energia, eliminando-se qualquer possibilidade de risco de</p><p>um choque elétrico.</p><p>d) O fusível ou disjuntor J está ligado em série com o conjunto</p><p>dos equipamentos existentes na casa, pois, se o desligarmos,</p><p>todos os outros componentes eletroeletrônicos ficarão sem</p><p>poder funcionar.</p><p>627. (ITA-SP) Certos resistores quando expostos à luz variam sua</p><p>resistência. Tais resistores são chamados LDR (do inglês: Light</p><p>Dependent Resistor). Considere um típico resistor LDR feito de</p><p>sulfeto de cádmio, o qual adquire uma resistência de aproxima-</p><p>damente 100 	 quando exposto à luz intensa, e de 1 M	 quan-</p><p>do na mais completa escuridão. Utilizando este LDR e um resis-</p><p>tor de resistência fixa R para construir um divisor de tensão,</p><p>como mostrado na figura, é possível converter a variação da</p><p>resistência em variação de tensão sobre o LDR, com o objetivo</p><p>de operar o circuito como um interruptor de corrente (circuito de</p><p>chaveamento). Para esse fim, deseja-se que a tensão através do</p><p>LDR, quando iluminado, seja muito pequena comparativamente</p><p>à tensão máxima fornecida, e que seja de valor muito próximo</p><p>ao desta, no caso do LDR não iluminado.</p><p>Qual dos valores de R abaixo é o mais conveniente para que isso</p><p>ocorra?</p><p>a) 100 	 b) 1 M	 c) 10 k	 d) 10 M	 e) 10</p><p>628. (Uerj) A figura abaixo mostra quatro passarinhos pousados em um</p><p>circuito no qual uma bateria de automóvel alimenta duas lâmpadas.</p><p>Ao ligar-se a chave S, o passarinho que pode receber um choque</p><p>elétrico é o de número:</p><p>a) I. b) II. c) III. d) IV.</p><p>629. (Uerj) Num detector de mentiras, uma tensão de 6 V é aplicada</p><p>entre os dedos de uma pessoa. Ao responder a uma pergunta, a</p><p>resistência entre os seus dedos caiu de 400 k	 para 300 k	. Nesse</p><p>caso, a corrente no detector apresentou variação, em µA, de:</p><p>a) 5. b) 10. c) 15. d) 20.</p><p>630. (Unifor-CE) Considere o esquema abaixo:</p><p>No circuito representado, a razão</p><p>I2 , entre as intensidades de—</p><p>I3</p><p>corrente elétrica nos resistores R2 e R3, é:</p><p>a) 0,20. b) 0,25. c) 1,0. d) 4,0. e) 5,0.</p><p>631. (UEPB) Considere as seguintes proposições:</p><p>I) Numa lâmpada se acha gravado (5 W – 5 V) e sua resistência</p><p>elétrica equivale a 1,0 	.</p><p>II) Um condutor ôhmico é caracterizado por apresentar corrente</p><p>proporcional à voltagem a ele aplicada.</p><p>F</p><p>N</p><p>J</p><p>+6 V</p><p>0 V</p><p>R</p><p>LDR</p><p>luz</p><p>III IV</p><p>II</p><p>I</p><p>S</p><p>60 V</p><p>50 Ω 10 Ω</p><p>40 Ω 20 Ω</p><p>I2</p><p>I3</p><p>R1 R2</p><p>R3 R4</p><p>90</p><p>III) Numa associação de resistores em série, o que caracteriza a</p><p>ligação é o fato de cada resistor ser percorrido pela mesma</p><p>corrente elétrica.</p><p>IV) Numa associação de resistores em paralelo, o que caracteri-</p><p>za a ligação é o fato de que todos os resistores estão subme-</p><p>tidos à mesma ddp.</p><p>Com base na análise feita, assinale a alternativa correta:</p><p>a) Apenas as proposições II e III são verdadeiras.</p><p>b) Apenas as proposições I e III são falsas.</p><p>c) Apenas as proposições I e II são falsas.</p><p>d) Apenas a proposição I é falsa.</p><p>e) Apenas a proposição IV é verdadeira.</p><p>632. (Esfao-RJ) A potência dissipada por um chuveiro elétrico é 4 000 W</p><p>quando submetido a uma voltagem de 120 V. Em relação à resis-</p><p>tência elétrica utilizada nesse chuveiro, determine:</p><p>a) seu valor; b) a energia dissipada em 10s.</p><p>633. (UFPA) Dispõe-se de duas pilhas idênticas para acender lâmpa-</p><p>das, cujas resistências elétricas são representadas generica-</p><p>mente por R. Essas pilhas podem ser associadas em série, como</p><p>mostra a figura A, ou em paralelo, como mostra a figura B:</p><p>O gráfico a seguir mostra a potência útil dissipada por cada uma</p><p>das associações, em função da resistência R da lâmpada que</p><p>compõe o circuito externo:</p><p>Analisando o gráfico responda às perguntas abaixo:</p><p>a) Se a resistência elétrica</p><p>da lâmpada for 1 	, qual das duas</p><p>associações deve ser utilizada para produzir maior brilho na</p><p>lâmpada? Justifique.</p><p>b) Desejando-se que o brilho da lâmpada seja o mesmo em qual-</p><p>quer das duas associações em que ela for ligada, selecione,</p><p>entre os valores apresentados no gráfico, o valor da resistência</p><p>elétrica da lâmpada que atenda a essa condição. Justifique.</p><p>634. (UEPB) Um jovem estuda durante 2 horas todas as noites, manten-</p><p>do em seu quarto, nesse período, uma lâmpada acesa de 120 W.</p><p>Sabendo que na cidade onde ele mora, o preço de 1 kWh de ener-</p><p>gia elétrica custa R$ 0,25, para manter a lâmpada acesa, o estu-</p><p>dante paga à companhia de eletricidade, por mês (30 dias), o va-</p><p>lor, em reais, de:</p><p>a) 1,20. b) 1,50. c) 1,80. d) 1,60. e) 2,20.</p><p>635. (Fuvest-SP) Um certo tipo de lâmpada incandescente comum, de</p><p>potência nominal 170 W e tensão nominal 130 V, apresenta a</p><p>relação da corrente (I), em função da tensão (V), indicada no grá-</p><p>fico abaixo.</p><p>Suponha que duas lâmpadas (A e B), desse mesmo tipo, foram</p><p>utilizadas, cada uma, durante 1 hora, sendo:</p><p>• A – em uma rede elétrica de 130 V;</p><p>• B – em uma rede elétrica de 100 V.</p><p>Ao final desse tempo, a diferença entre o consumo de energia</p><p>elétrica das duas lâmpadas, em watt-hora (Wh), foi aproximada-</p><p>mente de:</p><p>a) 0 Wh. b) 10 Wh. c) 40 Wh. d) 50 Wh. e) 70 Wh.</p><p>636. (UFPI) Duas lâmpadas, L1 e L2, de 80 W e de 60 W, respectiva-</p><p>mente, estão ligadas, em série, alimentadas por uma bateria.</p><p>Sejam V1 a diferença de potencial entre os terminais de L1 e V2 a</p><p>diferença de potencial entre os terminais de L2.</p><p>Admitindo que as resistências mantêm os mesmos valores que</p><p>têm quando dissipam as potências nominais, então a razão</p><p>V2 é—</p><p>V1igual a:</p><p>a) 3 . b) 1. c) 4 . d) 5 . e) 7 .— — — —4 3 3 4</p><p>637. (Ufscar-SP) Por recomendação de um eletricista, o proprietário</p><p>substituiu a instalação elétrica de sua casa, e o chuveiro, que</p><p>estava ligado em 110 V, foi trocado por outro chuveiro de mesma</p><p>potência, ligado em 220 V. A vantagem dessa substituição está:</p><p>a) no maior aquecimento da água que esse outro chuveiro vai</p><p>proporcionar.</p><p>b) no menor consumo de eletricidade desse outro chuveiro.</p><p>c) na dispensa do uso de disjuntor para o circuito desse outro</p><p>chuveiro.</p><p>d) no barateamento da fiação do circuito desse outro chuveiro,</p><p>que pode ser mais fina.</p><p>e) no menor volume de água de que esse outro chuveiro vai</p><p>necessitar.</p><p>638. (UFMG) Na bateria de um automóvel, há as seguintes especifi-</p><p>cações: 12 V e 40 Ah (Ampère-hora). Esse automóvel foi deixado</p><p>com dois faróis e dois faroletes acesos. A potência das lâmpa-</p><p>das de cada farol é de 30 W e a de cada farolete é de 10 W.</p><p>0,7</p><p>série</p><p>paralelo</p><p>1 2 3 4 5 6 7 8 9 10</p><p>P</p><p>o</p><p>t</p><p>ê</p><p>n</p><p>c</p><p>ia</p><p>ú</p><p>t</p><p>il</p><p>(</p><p>W</p><p>)</p><p>0,6</p><p>0,5</p><p>0,4</p><p>0,3</p><p>0,2</p><p>0,1</p><p>0</p><p>R</p><p>figura A figura B</p><p>R</p><p>80</p><p>1,0</p><p>1,1</p><p>1,2</p><p>1,3</p><p>I (A)</p><p>V (V)100 130 150</p><p>L1</p><p>B</p><p>L2</p>
